La linea Decan massimizza la produttività in connessione con la soluzione T, un software ottimizzato per la gestione integrata, e introduce una qualità stabile.

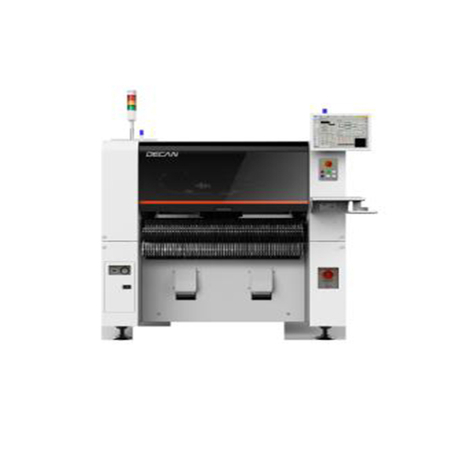

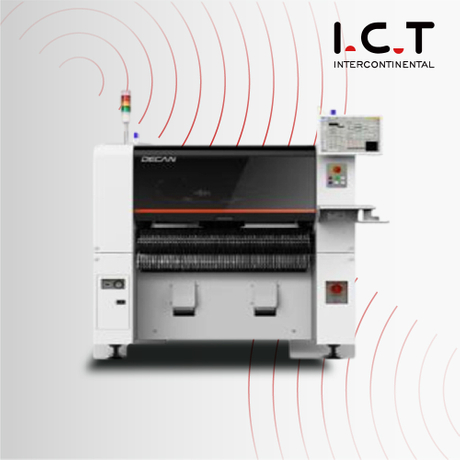

Il DECAN F2 è applicabile a un'ampia gamma di parti e al posizionamento ad alta velocità disponibile contemporaneamente!
Montatore avanzato di chip
Macchina pick and place veloce e flessibile
Posizionamento SMT multifunzionale
Macchina pick & place veloce e flessibile
| Modello | DECANO S2 | DECANO F2 | DECANO L2 |
| Di Mandrini | 2 mandrini/testa Gantryx10 | 2 mandrini/testa Gantryx10 | 2 mandrini/testa Gantryx6 |
| Velocità di posizionamento | 92.000 CPH (ottimale) | 80.000 CPH (ottimale) | 56.000 CPH (Visione volante, ottimale) |
| Visione | Visione volante | Visione volante Visione scenica (ottimale) | |
| Precisione del posizionamento | ±28μm Cpk≥1,0 | ±40μm Cpk≥1,0 | |
| Gamma dei componenti | 03015~12mm(H10mm) | 0402(01005)~16mm(H10mm) | 0402(01005)~21mm(H12mm) |
| PCB Dimensioni | 50x40~510x460mm (standard) ~610x460mm(Opzione), ~740x460(Opzione) ~810x460mm(Opzione), ~1200x460(Opzione) | ||
| Trasportatore SMT Configurazioni | Norma: 1-2- 1 Opzione: 1-2-2/2-2-2/2-2-1/1-1-1 Opzione di fabbrica: Singolo Trasportatore SMT (Jedec Tray 2ea) | ||
| Capacità dell'alimentatore | 120 pezzi (8 mm) | ||
| Energia | Voltaggio: trifase AC200/208/220/240/380/415V ±10% Frequenza: 50/60 Hz Consumo energetico: max.5,0 kVA | ||
| Consumo d'aria | 50Nl/min | ||
| Peso | Circa 1.800 kg | ||
| Dimensioni esterne (mm) | 1.430(L) x 1.740(P) x 1.485(A) | ||
* Nelle condizioni ottimali specificate da HANWHA TECHWIN.
FAQ:
1. Vantaggi di SMT (tecnologia a montaggio superficiale):
Efficienza spaziale: i componenti SMT sono più piccoli, consentendo design PCB più compatti.
Conveniente: SMT riduce gli sprechi di materiale e i costi di manodopera nella produzione.
Prestazioni migliorate: SMT può offrire prestazioni elettriche migliori grazie alla lunghezza della traccia più breve.
Densità dei componenti più elevata: SMT consente densità dei componenti più elevate su PCB.
Assemblaggio automatizzato: SMT è particolarmente adatto per l'assemblaggio automatizzato, aumentando l'efficienza.
2. Svantaggi di SMT:
Sfide di saldatura: i componenti SMT richiedono tecniche di saldatura precise.
Sensibilità dei componenti: i componenti SMT possono essere sensibili all'umidità e all'elettricità statica.
Complessità di rilavorazione: la rilavorazione dei componenti SMT può essere più impegnativa rispetto ai componenti a foro passante.
3. Limitazione di SMT:
Dimensioni del componente: componenti estremamente grandi o che richiedono elevata potenza potrebbero non essere adatti per SMT.
4. Differenza tra SMD e SMT:
SMD (Dispositivo per montaggio su superficie): si riferisce ai componenti elettronici stessi, progettati per il montaggio su superficie.
SMT (Tecnologia di montaggio superficiale): si riferisce al processo di assemblaggio di montaggio dei componenti SMD su PCB.
5. Le macchine pick and place saldano?
No, le macchine pick and place non saldano.Posizionano accuratamente i componenti sui PCB e un processo di saldatura a rifusione separato viene utilizzato per creare giunti di saldatura.
6. Quanto è precisa una macchina pick-and-place?
Le macchine pick-and-place sono estremamente precise, in genere con precisione di posizionamento compresa tra 30 e 50 micron (da 0,03 a 0,05 mm), garantendo il posizionamento preciso dei componenti su PCB s.
