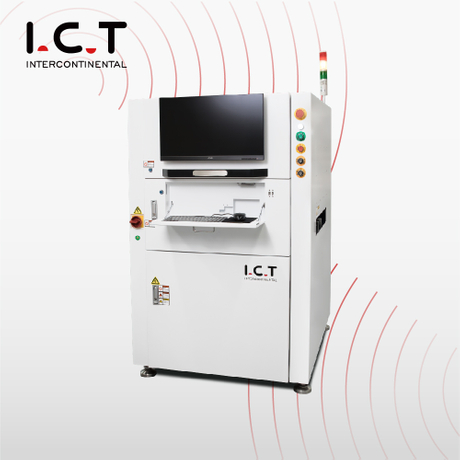

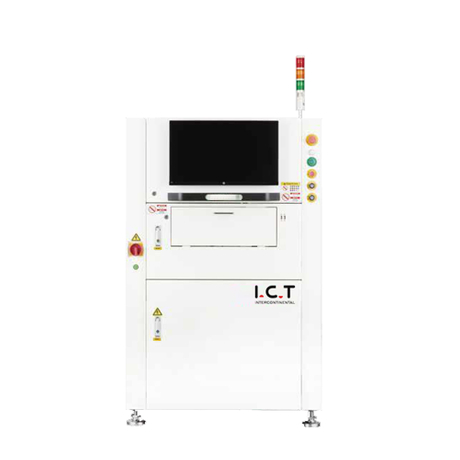

I.C.T-S400D in linea SPI Introduzione:
I.C.T 3D SPI può risolvere completamente il problema delle ombre e dei riflessi casuali nel processo di rilevamento, in modo che il rilevamento 3D della pasta saldante
la precisione è maggiore;dotato di una fotocamera ad alta velocità da 5 M pixel, la velocità di rilevamento è più veloce, l'immagine è più delicata e ricca;è un ideale
scelta per linee di produzione ad alta velocità e alta precisione.
Caratteristiche:
1. L'obiettivo dal design professionale rende l'immagine più uniforme e delicata e migliora notevolmente la stabilità del rilevamento.
2. Può essere importato nella programmazione di file Gerber o può essere utilizzato per modificare ed eseguire il debug del denaro dalla modalità di modifica delle immagini.
3.Il metodo di proiezione 3D multidirezionale può risolvere efficacemente l'errore di rilevamento causato dall'effetto ombra nella pasta saldante
processo di rilevamento.
4. Il sistema operativo migliora il riconoscimento dei risultati e la funzione di elaborazione in base alla struttura dell'interfaccia a livello utente.
5. Frangia moiré programmabile in bianco e nero ad alta precisione, la massima precisione di misurazione 0,67um.
6. Sulla base di dati di misurazione tridimensionali accurati, gli operatori possono ottimizzare l'intero progetto in breve tempo.
Tecnologia 3D
Frange moiré programmabili in bianco e nero ad alta precisione. Tecnologia di controllo della sorgente luminosa ad alta precisione, esposizioni multiple multiple. La massima precisione di misurazione 0,67um.
I raggi marginali vengono proiettati e raccolti e vengono scattate più immagini contemporaneamente per un calcolo completo.
Strobo, luce costante, esposizione istantanea, esposizione multipla, 10 canali Controllo della sorgente luminosa ad alta precisione.
Struttura compatta, ingombro minimo, monorotaia dual rail
PCB facoltativo.
Struttura di fusione integrale, compatibile FPC, PCB può arrivare fino a 1200 * 500 mm.
| Modello | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| PCB Dimensioni | 55*55~460*460mm | 55*55 ~450*310mm Doppio | 55*55 ~ 1200*650mm |
| PCB Spessore | 0,5 ~ 7,0 mm | ||
| PCB Peso | ≤5,0 kg | ||
| Trasportatore SMT Regolazione | Manuale/automatico | ||
| Tipo di misura | Altezza, Area, Volume, Offset, Ponte, Forma (stampa mancante, stagno insufficiente, stagno eccessivo, ponte, offset, deformazioni, contaminazione superficiale) | ||
| Incolla altezza | 0 ~ 550um | ||
| Passo minimo del pad | ≥100um | ||
| Principio di misura | Luce bianca 3D PSLM PMP (Modulazione spaziale programmabile della luce, Profilometria a misurazione di fase) | ||
| Quantità della testa di ispezione | 1 | ||
| Pixel della fotocamera | 5M, (10M/12M come opzione) | ||
| Velocità di rilevamento | 0,35 ~ 0,5 s/FOV | ||
| Orario del programma | 5 ~ 10 minuti | ||
| Tipo di dati | Gerber Data 274D/274X, Scansione PCB | ||
| Energia | AC220,50/60Hz,1KVA | ||
| Dimensione della macchina | 1000*1150*1530mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Peso | 965 kg | 1200 kg | 1600 kg |
* I.C.T continua a lavorare su qualità e prestazioni, le specifiche e l'aspetto possono essere aggiornati senza particolare preavviso.
