Montatore modulare compatto ad alta velocità
La tecnologia già affidabile di Juki si è evoluta a un livello completamente nuovo!Il compatto RX-6B offre elevata produttività, flessibilità e qualità in un ingombro ridotto.
Ingombro compatto: la larghezza è di soli 1,25 m
1. Il nuovo design della testa comporta una maggiore velocità di posizionamento rispetto al modello precedente.
2. Le testine sostituibili consentono di configurare la linea di produzione più adatta alle esigenze attuali.

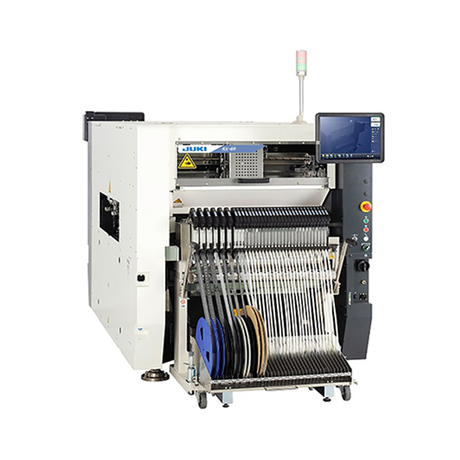

Macchina Pick and Place JUKI
Questo è applicabile alla produzione a doppia corsia.*6
Ingombro compatto: la larghezza è di soli 1,25 m
Dotato della funzione di controllo del monitoraggio del posizionamento standard.*1
La testa sostituibile consente di configurare una linea di produzione più adatta alle ripetizioni attuali.*6
Posizionamento dei componenti ad alta velocità utilizzando il riconoscimento visivo continuo ad alta velocità.*3
Ampia gamma di componenti e schede: componenti alti, componenti di grandi dimensioni e schede di grandi dimensioni.
Sever vassoio Matrix nuovo di zecca TR8S migliora la capacità e la produttività dei componenti.
| JUKI SMT Macchina di posizionamento RX-6R | |
| Velocità di posizionamento | Chip: 52.000 CPH*2 IC: 14.000 CPH*3 |
| Dimensioni del componente | 0402 mm (01005 pollici) ~ 50 mm×50 mm*4 0402 mm (01005 pollici) ~ 100 mm×100 mm / 50×180 mm*5 |
| Dimensioni della tavola | Trasportatore a corsia singola: 50×50 ~ 610×590 / 905×590 (2 volte di bloccaggio) Trasportatore a corsia singola*6: 50×50 ~ 360×250 / 360×450 (modalità specifica trasportatore a corsia singola) |
| Unità principale | Testa 6×6 ugelli Testa 6×3 ugelli *6 |
*1 Disponibile solo RX-6B testa 6 ugelli *2 Quando si utilizza RX-6R *3 Opzionale *4 Quando si utilizza RX-6R/RX-6B testa 6×6 ugelli *5 Quando si utilizza RX-6B testa 6×3 ugelli *6 Disponibile solo RX-6B |
Montatore modulare compatto ad alta velocità RX-6R | |||
Dimensioni della tavola | Trasportatore a corsia singola | 50×50 ~ 610×590 / 905×590 mm (2 volte di serraggio) | |
Trasportatore a doppia corsia | – | ||
Altezza del componente | 6/12/20 mm | ||
Dimensioni del componente | Riconoscimento laser | 0402~50 mm×50 mm | |
Riconoscimento della vista*2 | Fotocamera standard | 3 mm×3 mm ~ 33,5 mm×33,5 mm | |
Fotocamera ad alta risoluzione | 1005~24 mm×24 mm | ||
Velocità di posizionamento | Patata fritta | Ottimale*3 | 52.000 CPH |
IPC9850 | 29.000 CPH | ||
CI*4 | 14.000 CPH | ||
Precisione del posizionamento | Riconoscimento laser | ±0,04 mm(Cpk≧1)*5 | |
Riconoscimento della vista*2 | ±0,04 mm | ||
Quantità di caricamento dei componenti | Max.160 in caso di nastro da 8 mm (su un alimentatore doppio nastro elettrico) | ||
| Montatore modulare compatto ad alta velocità RX-6B (testa ugelli 6×6) | |||
| Dimensioni della tavola | Trasportatore a corsia singola | 50×50 ~ 610×590 / 905×590 mm (2 volte di serraggio) | |
| Trasportatore a doppia corsia | 50×50 ~ 360×250mm*1 | ||
| Altezza del componente | 6/12/20/25/33 mm | ||
| Dimensioni del componente | Dimensioni del componente | 0402~33,5 mm×33,5 mm | |
| Riconoscimento della vista*2 | Fotocamera standard | 3mm×3mm ~ 100mm×100mm / 50×180mm | |
| Fotocamera ad alta risoluzione | 1005 ~ 48 mm×48 mm/24 mm×72 mm | ||
| Velocità di posizionamento | Patata fritta | Opzione*3 | 34.000 CPH |
| IPC9850 | 23.000 CPH | ||
| CI*4 | 11.000 CPH | ||
| Precisione del posizionamento | Riconoscimento laser | ±0,04 mm(Cpk≧1) | |
| Riconoscimento della vista*2 | ±0,03 mm | ||
| Quantità di caricamento del posizionamento | Max.160 in caso di nastro da 8 mm (su alimentatore doppio nastro elettrico) | ||
| *1 Modalità specifica del trasportatore a corsia singola max 360×450 mm *2 Opzione *3 Quando si utilizza la specifica del trasportatore a corsia singola *4 La velocità di posizionamento dei componenti IC è un valore stimato quando si posizionano componenti QFP da 36 pezzi (dimensione quadrata 10 mm o inferiore) su PWB di dimensione M nel complesso, prelevando sia dal lato anteriore che da quello posteriore con tutti gli ugelli contemporaneamente.*5 Nella condizione JUKI |
FAQ:
Q: Cos'è una macchina pick-and-place in SMT?
Una macchina pick-and-place, nel contesto della tecnologia a montaggio superficiale (SMT), è uno strumento fondamentale utilizzato per raccogliere con precisione componenti elettronici e posizionarli su circuiti stampati (PCBs).Queste macchine utilizzano bracci robotici e sistemi di visione per garantire il posizionamento preciso e ad alta velocità dei componenti durante la produzione elettronica.
Q: Cosa fa una macchina SMT?
Una macchina SMT (Surface Mount Technology) è progettata per l'assemblaggio di circuiti elettronici.Posiziona i dispositivi a montaggio superficiale (SMD), come resistori, condensatori e circuiti integrati, su PCB.Le macchine SMT garantiscono il posizionamento efficiente e preciso dei componenti sulle superfici PCB.
Q: Come si chiama una macchina pick-and-place?
Le macchine pick-and-place sono comunemente denominate 'sistemi pick-and-place' o 'macchine pick-and-place' nel settore SMT.Costituiscono un componente fondamentale del processo di assemblaggio SMT, garantendo il posizionamento accurato e automatizzato dei componenti.
I.C.T - La nostra azienda
Informazioni su I.C.T:
I.C.T è un fornitore leader di soluzioni di pianificazione di fabbrica.Abbiamo 3 stabilimenti interamente di proprietà, che forniscono consulenza professionale e servizi per clienti globali.Abbiamo più di 22 anni di elettronica soluzioni complessive.Non solo forniamo un set completo di attrezzature, ma forniamo anche una gamma completa di prodotti tecnici supporto e servizi e fornire ai clienti una consulenza professionale più ragionevole.Aiutiamo molti clientiv per creare fabbriche in LED, TV, telefoni cellulari, DVB, EMS e altri settori in tutto il mondo.Noi siamo per creare fabbriche in LED, TV, telefoni cellulari, DVB, EMS e altri settori in tutto il mondo.Noi siamo affidabile.
Esposizione
Per la configurazione di fabbrica SMT, possiamo fare per te:
1. Ti forniamo la soluzione completa SMT
2. Forniamo tecnologia di base con le nostre apparecchiature
3. Forniamo il servizio tecnico più professionale
4. Abbiamo una vasta esperienza nella configurazione di fabbrica di SMT
5. Possiamo risolvere qualsiasi domanda su SMT
