Tassi di posizionamento più elevati per metro quadrato (piede quadrato)
Raggiunge posizionamenti ad alta velocità fino a 100.000 CPH
Posizionamenti ad alta velocità fino a 100.000 CPH.*⊃1;
Tariffa di posizionamento per metro quadrato (ft quadrati) migliore della categoria.*⊃2;
Si integra perfettamente con l'ambiente di produzione
Trace Monitor tiene traccia della qualità durante tutto il processo di produzione
Posizionamento a basso impatto per circuiti flessibili
La testa planetaria ad alta precisione P20 è ideale per la perforazione e il posizionamento ad alta velocità da una singola bobina.
Sistema di visione di centraggio e ispezione all'avanguardia
Nuova telecamera ad alta precisione per ispezione e centraggio

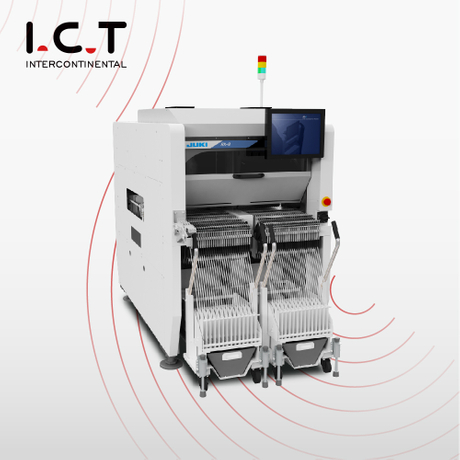

| Modello | Montatore JUKI ad alta velocità SMT RX-8 |
| Dimensioni della tavola | 50×50～510mm*⊃1; *⊃2;×450mm |
| Altezza del componente | 3 mm |
| Dimensioni del componente | 0201*⊃3;～5mm |
| Velocità di posizionamento (Ottimale) | 100.000 CPH |
| Posizionamento Precisione | ±0,04 mm (Cpk ≧1) |
| Capacità dell'alimentatore | Fino a 56 *⁴ |
| Alimentazione elettrica | AC trifase 200V, 220V 430V *⁵ |
| Potenza apparente | 2,1kVA |
| Pressione dell'aria operativa | 0,5±0,05MPa |
| Consumo d'aria (di serie) | 20 l/min ANR (durante il normale funzionamento) |
| Dimensioni della macchina (L x P x A)*⁶ | 998 mm×1.895 mm×1.530 mm |
| Massa (circa) | 1.810 kg (con sponda fissa)/ 1.760 kg (con cambio sponda) |
*1 BOC, Bad Mark e codice a barre 2D possono essere letti solo se la lunghezza del cartone è compresa tra 50 mm e 350 mm.
*2 In modalità pannello lungo (è possibile produrre due pannelli contemporaneamente fino a 420 mm di lunghezza).
*3 Contatta I.C.T per i dettagli.
*4 Quando si utilizza RF08AS.
*5 220 V – 430 V richiede un trasformatore separato.
*6 La profondità D non include il monitor e l'altezza H non include la luce di segnalazione quando l'altezza del trasportatore è 900 mm.
FAQ:
Q: Come funziona una macchina SMT?
Una macchina SMT (Surface Mount Technology) funziona posizionando accuratamente i componenti elettronici sui circuiti stampati (PCBs).Utilizza bracci robotici e sistemi di visione per raccogliere e posizionare i componenti, quindi saldarli sulla superficie PCB, garantendo un assemblaggio preciso ed efficiente nella produzione elettronica.
Q: Qual è il SMT nel settore manifatturiero?
SMT sta per Surface Mount Technology nel settore manifatturiero.È un metodo utilizzato per collegare componenti elettronici direttamente alle superfici PCB.SMT offre vantaggi come PCB più piccoli e assemblaggio automatizzato, rendendola una tecnologia ampiamente adottata nella produzione elettronica.
Q: Qual è la forma completa della macchina SMT?
La forma completa della macchina SMT è 'Macchina con tecnologia a montaggio superficiale'. Queste macchine sono essenziali nel settore elettronico per posizionare componenti sui PCB con elevata precisione e velocità, semplificando il processo di assemblaggio.
Contatta I.C.T per la soluzione completa della linea SMT.
I.C.T - La nostra azienda
Informazioni su I.C.T:
I.C.T è un fornitore leader di soluzioni di pianificazione di fabbrica.Abbiamo 3 stabilimenti interamente di proprietà, che forniscono consulenza professionale e servizi per clienti globali.Abbiamo più di 22 anni di elettronica soluzioni complessive.Non solo forniamo un set completo di attrezzature, ma forniamo anche una gamma completa di prodotti tecnici supporto e servizi e fornire ai clienti una consulenza professionale più ragionevole.Aiutiamo molti clientiv per creare fabbriche in LED, TV, telefoni cellulari, DVB, EMS e altri settori in tutto il mondo.Noi siamo per creare fabbriche in LED, TV, telefoni cellulari, DVB, EMS e altri settori in tutto il mondo.Noi siamo affidabile.
Esposizione
Per la configurazione di fabbrica SMT, possiamo fare per te:
1. Ti forniamo la soluzione completa SMT
2. Forniamo tecnologia di base con le nostre apparecchiature
3. Forniamo il servizio tecnico più professionale
4. Abbiamo una vasta esperienza nella configurazione di fabbrica di SMT
5. Possiamo risolvere qualsiasi domanda su SMT
