Massima flessibilità per realizzare posizionamenti 3D MID*
Miglioramento a 3D MID
Capacità di movimentazione di tavole di grandi dimensioni
Ampia capacità di movimentazione dei componenti ed elevata capacità dell'alimentatore
Massima flessibilità e configurazione facile e veloce
*3D MID: dispositivo di interconnessione stampato

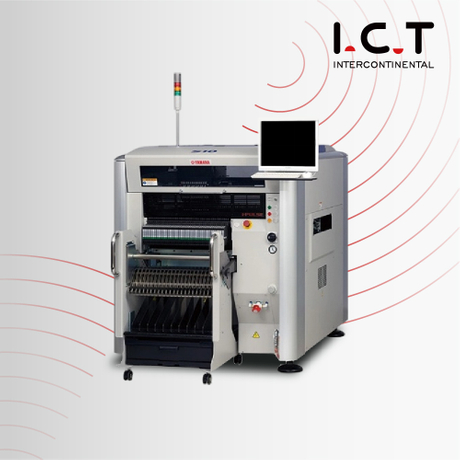

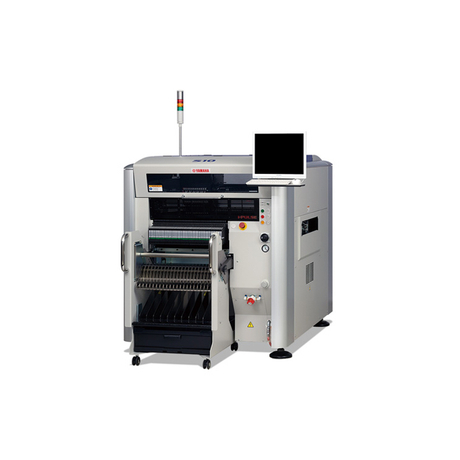

Macchina Pick and Place Yamaha
Montatore avanzato di chip
Macchina pick and place veloce e flessibile
Posizionamento SMT multifunzionale
Macchina pick & place veloce e flessibile
1. Miglioramento al 3D MID
2. Capacità di movimentazione di schede di grandi dimensioni
3. Ampia capacità di movimentazione dei componenti ed elevata capacità dell'alimentatore
4. Massima flessibilità e configurazione semplice e veloce
| S10 | S20 | |
|---|---|---|
| Dimensioni scheda (con buffer inutilizzato) | minimoL50 x L30 mm fino a max.L1.330 x L510 mm (standard L955) | minimoL50 x L30 mm fino a max.L1.830 x L510 mm (L1.455 standard) |
| Dimensioni scheda (con buffer di input o output utilizzato) | minimoL50 x L30 mm fino a max.L420 x L510 mm | - |
| Dimensioni della scheda (con buffer di input e output utilizzati) | minimoL50 x L30 mm fino a max.L330 x L510 mm | minimoL50 x L30 mm fino a max.L540 x L510 mm |
| Spessore del pannello | 0,4 - 4,8 mm | 0,4 - 4,8 mm |
| Direzione del flusso della scheda | Da sinistra a destra (Std) | Da sinistra a destra (Std) |
| Velocità di trasferimento della scheda | Massimo 900 mm/sec | Massimo 900 mm/sec |
| Velocità di posizionamento (12 teste + 2 theta) Opz.Cond. | 0,08 secondi/CHIP (45.000 CPH) | 0,08 secondi/CHIP (45.000 CPH) |
| Precisione di posizionamento A (μ+3σ) | TRUCIATURA +/-0,040 mm | TRUCIATURA +/-0,040 mm |
| Precisione di posizionamento B (μ+3σ) | IC +/- 0,025 mm | IC +/- 0,025 mm |
| Angolo di posizionamento | +/-180 gradi | +/-180 gradi |
| Controllo dell'asse Z/controllo dell'asse Theta | Servomotore CA | Servomotore CA |
| Altezza del componente | Massimo 30 mm*1 (Componenti pre-posizionati: max 25mm) | Massimo 30 mm*1 (Componenti pre-posizionati: max 25mm) |
| Componenti applicabili | 0201mm – 120x90mm, BGA, CSP, connettore, ecc. (Standard 01005 -) | 0201mm – 120x90mm, BGA, CSP, connettore, ecc. (Standard 01005 -) |
| Pacchetto componenti | Nastro da 8 - 56 mm (Alimentatori F1/F2), nastro da 8 - 88 mm (Alimentatori elettrici F3), stick, vassoio | Nastro da 8 - 56 mm (Alimentatori F1/F2), nastro da 8 - 88 mm (Alimentatori elettrici F3), stick, vassoio |
| Controllo dello svantaggio | Controllo del vuoto e controllo della vista | Controllo del vuoto e controllo della vista |
| Lingua dello schermo | Inglese, cinese, coreano, giapponese | Inglese, cinese, coreano, giapponese |
| Posizionamento del tabellone | Unità di presa cartone, riferimento anteriore, regolazione automatica della larghezza del trasportatore | Unità di presa cartone, riferimento anteriore, regolazione automatica della larghezza del trasportatore |
| Tipi di componenti | Max 90 tipi (nastro da 8 mm), 45 corsie x 2 | Max 180 tipi (nastro da 8 mm), 45 corsie x 4 |
| Altezza di trasferimento | 900 +/- 20 mm | 900 +/- 20 mm |
| Dimensioni della macchina, peso | L1250xP1750xH1420mm, ca.1.200 kg | L1750xP1750xH1420mm, ca.1.500 kg |
FAQ
FAQ:
D: Che cos'è una macchina pick and place SMT?
R: La macchina pick and place SMT è un'apparecchiatura utilizzata nell'assemblaggio con tecnologia a montaggio superficiale (SMT) per posizionare con precisione componenti elettronici su circuiti stampati (PCBs).
D: Come funziona una macchina pick and place Yamaha?
R: Le macchine pick and place Yamaha funzionano utilizzando meccanismi controllati da computer per prelevare componenti elettronici dagli alimentatori e posizionarli con precisione in posizioni specifiche su un PCB.
D: Quali sono i vantaggi derivanti dall'utilizzo delle macchine pick and place Yamaha?
R: Le macchine pick and place Yamaha offrono elevata precisione, velocità e ripetibilità, rendendole essenziali per un assemblaggio PCB efficiente.Riducono inoltre il lavoro manuale e minimizzano gli errori.
D: Le macchine pick and place Yamaha sono adatte per l'assemblaggio di PCB su piccola scala?R: Sì, Yamaha offre una gamma di macchine pick and place adatte sia per l'assemblaggio PCB su piccola che su larga scala.
