| Affidabile macchina automatica da stampa PCB SMT per una produzione in crescita

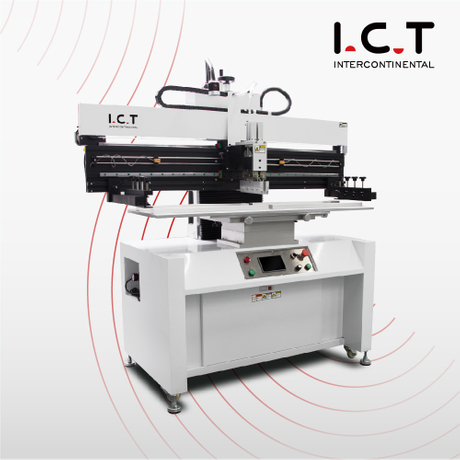

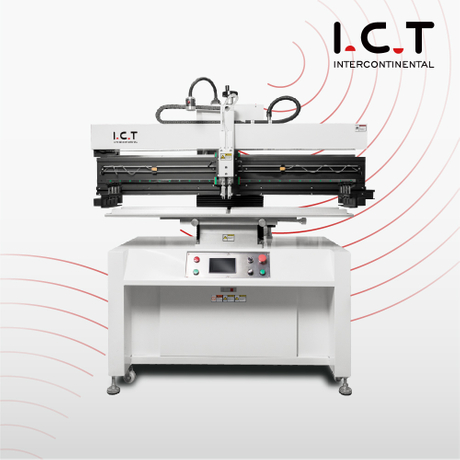

Fase di stampa SMT ad alta precisione La macchina da stampa automatica PCB SMT inizia le linee medie SMT con guide lineari TBI di Taiwan e motore passo-passo SANYO per un movimento solido come la roccia. La pressione della lama e la velocità di stampa sono regolabili, il manometro di precisione e il display del controller di velocità offrono un controllo immediato. Il sistema di racla a sospensione rende la stampa più uniforme. Panca universale modulare con dispositivo di allineamento per pannello PCB e telaio adatto a pannelli mono o bifacciali. stampino i bracci del telaio possono essere regolati per diverse gamme di dimensioni da 370470 mm a 1050650 mm. Stampa automatica; qualità di stampa stabile ed efficiente. Un ciclo inferiore a 10 secondi consente alla pasta saldante per stampante stencil di gestire ad alta precisione le linee del telefono, del router o del dispositivo medico SMT senza problemi.
| Caratteristica
Il perno e il blocco di supporto devono essere adatti a diversi PCB unilaterali e bifacciali e il perno di dimensioni diverse deve essere adatto a diversi fori PCB. Il funzionamento è semplice, il posizionamento è accurato e la posizione fissa è flessibile e regolabile. La guida di guida di precisione di Taiwan con motore passo-passo importato garantisce stabilità, il sistema di tergipavimento può essere sollevato mediante conversione manuale per aggiungere pasta saldante e operazioni di pulizia, regolazione flessibile del sensore limite per ridurre i viaggi di trasporto. Ciò mantiene i pannelli di spessore 0,2-6 mm bloccati saldamente nelle linee di assemblaggio PCB in modo che la stampa smt rimanga perfetta per i placer.
Struttura del tergipavimento a connessione diretta. Il tergipavimento è controllato in modo indipendente da due cilindri ad alta precisione per garantire una pressione precisa e stabile. Le doppie guide di posizionamento a scorrimento garantiscono la precisione e la stabilità della spatola. Funzionamento dello schermo tattile. Amichevole interfaccia MMI inglese, funzione di insegnamento e navigazione. Modalità operativa: manuale, semiautomatica e completamente automatica. Le parti di controllo principali adottano marchi importati di alta qualità per garantire la stabilità e l'operatività della stampante. Stampa automatica, qualità di stampa stabile ed efficiente. Ciò fornisce strati ad alta precisione di pasta saldante per stampante stencil ai forni di rifusione nelle linee di assemblaggio PCB con quasi zero ponti o carenze.
| Specifica
| Modello | P3 | P6 | P12 | P15 |
| Precisione | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB dimensione | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Dimensioni della piattaforma | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| stampino size (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB spessore | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| stampino Posizionamento | Manuale | Manuale | Manuale | Manuale |
| Tempo del ciclo | < 10 secondi | < 10 secondi | < 12 secondi | < 12 secondi |
| Consumo energetico | 200 W | 200 W | 220 W | 220 W |
| Alimentazione elettrica | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ |
| Pressione atmosferica | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Velocità della spatola | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensione | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| Peso | 280 chilogrammi | 300 kg | 356 chilogrammi | 430Kg |
| Lunghezza della spatola | 250 mm | 250 mm | 250 mm | 250 mm |
| Altezza della piattaforma | 950 mm | 950 mm | 950 mm | 950 mm |
| Opzione: la dimensione speciale può essere personalizzata | ||||
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea
La linea di produzione I.C.T PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
Ispeziona l'integrità del giunto di saldatura interno e rileva i difetti nascosti. | |
| SMT pulizia | Utilizzato per pulire PCB, stampini, dispositivi, ugelli, ecc. |
| PCB Macchina da taglio | Taglia il PCBA nel prodotto finale |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser/montatore di etichette/ stampante a getto d'inchiostro |
| Case study sul successo del cliente – Fabbrica LED dell'Arabia Saudita
Un cliente saudita ha costruito una linea completa SMT di medio volume da I.C.T utilizzando la macchina da stampa automatica PCB SMT, il montatore JUKI RS-1R e il forno L8 per schede di rete. I nostri ingegneri sono arrivati a Riad, hanno collegato la stampante ai nastri SMEMA, hanno calibrato la pasta per pannelli da 600×350 mm e hanno tenuto sette giorni di formazione su impostazioni di alta precisione e flusso di linea. La catena di montaggio PCB ha raggiunto l'obiettivo UPH nella stessa settimana con un posizionamento impeccabile dell'alimentazione della pasta e senza difetti. Il cliente ha elogiato il supporto esperto all'estero, l'imballaggio protetto e il coaching dettagliato che hanno avviato immediatamente l'intera linea di produzione di SMT.
| Assistenza globale e supporto alla formazione
I.C.T fornisce supporto completo alla linea di produzione SMT: layout SMEMA gratuiti, video di rodaggio in fabbrica di 48 ore, collegamento del trasportatore in loco, campo di formazione pratica di 7-10 giorni, pezzi di ricambio per un anno, diagnostica remota illimitata tramite telefono o condivisione dello schermo e visite regolari per il miglioramento della resa. I nostri 20 ingegneri coprono 72 paesi con una prima risposta entro 4 ore e una linea diretta di emergenza 24 ore su 24, 7 giorni su 7. Ogni macchina da stampa automatica PCB SMT completa l'invecchiamento e l'ispezione dell'intera linea di 48 ore nel nostro stabilimento ISO9001 di 12.000 m². I clienti possono usufruire di linee di produzione SMT senza preoccupazioni, di un rapido recupero dell'investimento e di una partnership a lungo termine.
| Recensioni dei clienti
Oltre 1600 linee SMT in 72 paesi si affidano a I.C.T. Amano piani di cintura personalizzati per spazi ristretti, casse robuste per il trasporto marittimo, corsi di una settimana che rendono gli operatori esperti di stampa, riparazioni remote di due ore che mantengono le linee in funzione e controlli di follow-up che aumentano la produzione del 18%. Le fabbriche si espandono costantemente perché il supporto totale significa maggiore rendimento, minori scarti e vera amicizia.
| Certificazioni e standard
Tutte le macchine automatiche da stampa PCB SMT sono dotate di CE, RoHS, ISO9001:2015 e numerosi brevetti. I test Trasportatore SMT e i controlli al 100% soddisfano gli standard europei, statunitensi e globali per le linee di assemblaggio PCB. Questi dimostrano la gestione sicura della pasta, nessuna interferenza con la macchina successiva, un forte aggancio e un funzionamento ecologico: totale fiducia dalla prima tavola.
