Leader del settore nelle parti caricabili con un massimo di 130 posizioni delle parti
È la scelta migliore per qualsiasi tipo di produzione, con la flessibilità di modificare il tipo di supporto della parte
Supporta da pezzi molto piccoli a pezzi di grandi dimensioni con una sola macchina
Consente un facile avvio di nuove produzioni o di reagire ai guasti che si verificano
Posizionamento dei punti adesivi semplicemente con una testina di posizionamento
Si tratta di una macchina all-in-on con scalabilità e il massimo livello di versatilità necessari per aumentare la produttività per la produzione ad alto mix.È dotato di funzioni per eseguire senza problemi le operazioni in breve tempo per il lavoro che deriva dall'introduzione di nuova produzione e dalla modifica dei modelli di prodotto da produrre.La macchina supporta in modo flessibile varie produzioni per utenti in una varietà di settori tra cui EMS, industria automobilistica e altro ancora.

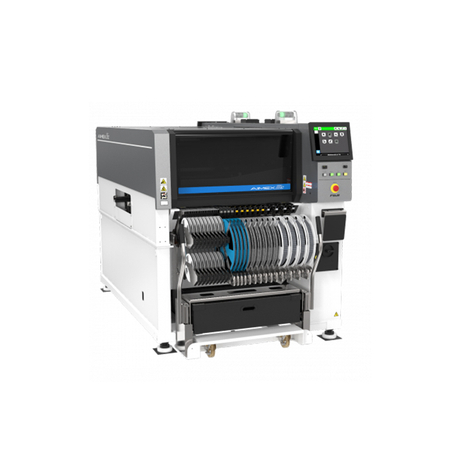

Macchina Pick and Place FUJI
3 fattori chiave nella scelta della macchina migliore per la tua produzione ad alto mix
Versatilità – Supporta il posizionamento rapido delle parti truciolate e la produzione di parti altamente eterogenee da molte parti di grandi dimensioni e parti con forme strane.
Alta qualità – Diversi tipi di controlli impediscono il verificarsi di errori
Semplice – Il tempo e lo sforzo richiesti vengono ridotti grazie a vantaggi come la riduzione dei cambi formato.Il funzionamento è semplice e l'avvio della produzione avviene senza intoppi
+ Salvaspazio -> Design compatto con lunghezza ridotta
+ Alte prestazioni -> Supporta la produzione di circuiti stampati di grandi dimensioni e la produzione simultanea di due prodotti
| Di base Specifiche | |
| PCB dimensione (LXW) | Da 48 x 48 mm a 774 x 610 mm (doppio trasportatore)* Da 48 x 48 mm a 774 x 710 mm (singolo trasportatore) *I trasportatori doppi possono gestire PCB fino a 330 (L) mm.PCBi nastri più grandi di 330 (L) mm devono essere prodotti cambiando il doppio trasportatore in modalità di produzione a corsia singola. |
| Capacità dell'alimentatore | Fino a 130 (nastro da 8 mm) |
| Precisione di posizionamento (riferimento basato sul marchio fiduciario) | H24G: +/-0,025 mm (modalità standard) / +/-0,038 mm (modalità priorità produttività, in fase di sviluppo) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00 |
| Dimensioni della macchina | L: 1280 mm, L: 2656 mm, A: 1556 mm |
| Posizionamento teste | |||||
| H24G | H08M | H02F | H01 | DI | |
| Quantità di ugelli | 24 | 8 | 2 | 1 | 1 |
| Produttività (cph) | 37.000 cph (modalità priorità produttività, in fase di sviluppo) 35.000 cph (modalità Standard) | 13000 | 7300 | 4200 | 3000 |
| Dimensione parte (mm) | Da 03015 mm a 5 x 5 Altezza:Fino a 2,0 mm | Da 0603 (0201') a 45 x 45 Altezza: fino a 13,0 mm | Da 1608 (0603') a 74 x 74 (32 x 180) Altezza: fino a 25,4 mm | Da 1608 (0603') a 74 x 74 (32 x 180) Altezza: fino a 38,1 mm | |
| Controllo presenza pezzo | ○ | ○ (H08MQ) | ○ | x | |
Fornitura ricambi Nastro | ○ | ○ | ○ | ○ | |
| Bastone | x | ○ | ○ | ○ | |
| Vassoio | x | ○ | ○ | ○ | |
| DynaHead(DX) | ||||
| Ugello quantità | 12 | 4 | 1 | |
| Produttività (cph) | 27.000 Funzione presenza pezzi ON: 26.000 | 12000 | 5800 | |
| Dimensione parte (mm) | Da 0402 (01005') a 12,5 mm in diagonale e Y è pari o inferiore a 7,5 mm Altezza: fino a 3,0 mm | 1608 (0603')a 15 x 15 Altezza:Fino a 6,5 mm | Da 1608 (0603') a 74 x 74 (32 x 100) Altezza: fino a 25,4 mm | |
| Precisione di posizionamento (fiduciale segno riferimento basato) | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
| Controllo presenza pezzo | o | x | o | |
| Parti fornitura | Nastro | o | o | o |
| Bastone | x | o | o | |
| Vassoio | x | o | o | |
* Contatta il team I.C.T per condizioni operative specifiche e specifiche dettagliate.
I.C.T - La nostra azienda
Informazioni su I.C.T:
I.C.T è un fornitore leader di soluzioni di pianificazione di fabbrica.Abbiamo 3 stabilimenti interamente di proprietà, che forniscono consulenza professionale e servizi per clienti globali.Abbiamo più di 22 anni di elettronica soluzioni complessive.Non solo forniamo un set completo di attrezzature, ma forniamo anche una gamma completa di prodotti tecnici supporto e servizi e fornire ai clienti una consulenza professionale più ragionevole.Aiutiamo molti clientiv per creare fabbriche in LED, TV, telefoni cellulari, DVB, EMS e altri settori in tutto il mondo.Noi siamo per creare fabbriche in LED, TV, telefoni cellulari, DVB, EMS e altri settori in tutto il mondo.Noi siamo affidabile.
Esposizione
Per la configurazione di fabbrica SMT, possiamo fare per te:
1. Ti forniamo la soluzione completa SMT
2. Forniamo tecnologia di base con le nostre apparecchiature
3. Forniamo il servizio tecnico più professionale
4. Abbiamo una vasta esperienza nella configurazione di fabbrica di SMT
5. Possiamo risolvere qualsiasi domanda su SMT
FAQ:
D: Quali sono i tuoi principali clienti?
R: Huawei,Foxconn,Vtech,Sumida,Kemet,Vishay,Bosch,Canon.
D: Perché sceglierci?
A: Fornitore leader di SMT in Cina;Garanzia commerciale per oltre 560.000 USD;Team di assistenza post-vendita professionale.
D: Cos'è NXT in SMT?
R: Nel contesto della tecnologia a montaggio superficiale (SMT), 'NXT' si riferisce tipicamente alla serie Fuji NXT di macchine pick-and-place.Queste macchine sono progettate per il posizionamento automatizzato dei componenti su circuiti stampati (PCB) e sono note per la loro precisione, velocità ed efficienza.La serie Fuji NXT comprende vari modelli con diverse capacità per soddisfare le esigenze del moderno assemblaggio SMT.
Le macchine pick-and-place NXT di Fuji sono ampiamente utilizzate nella produzione elettronica per prelevare con precisione componenti elettronici, come resistori, condensatori e circuiti integrati, e posizionarli sui PCB durante il processo di assemblaggio.Svolgono un ruolo cruciale nel raggiungimento di assemblaggi PCB affidabili e di alta qualità in settori quali l'elettronica di consumo, le telecomunicazioni, l'automotive e altro ancora.
