introduzione
NXTR offre un design veramente modulare per la configurazione di linea ottimale che si adatta alla vostra produzione.
Il posizionamento con rilevamento in tempo reale, le azioni di posizionamento ottimizzate e i controlli sulla gestione delle parti dopo il posizionamento sono solo alcuni esempi.Questo modello di macchina di fascia alta supporta nuove funzioni che preservano un elevato livello di prestazioni QCD.NXTR è la fase successiva verso la fabbrica intelligente del futuro.
Il sistema di cambio automatico dell'alimentatore di nuova concezione libera gli operatori dal lavoro di cambio e fornitura e offre funzioni aggiuntive che garantiscono il mantenimento di un'elevata qualità e produttività.
1. Cambio automatico dell'alimentatore
Poiché Smart Loader gestisce il cambio formato e la fornitura dei pezzi secondo il programma, il carico di lavoro sulla linea può essere ridotto e si può ottenere una produzione efficiente.
2. Caricare grandi quantità di pezzi
Attraverso l'utilizzo di nuovi tipi di alimentatori e buffer di base, il numero di pezzi che possono essere caricati viene notevolmente aumentato.Il caricatore intelligente può supportare un'ampia gamma di produzioni.
3. Produttività di livello mondiale
Raggiunge una velocità di posizionamento di prima classe con l'esclusiva tecnologia della testa a revolver Fuji.Ciò contribuisce ad una produttività ancora più elevata.
4. Supporto flessibile per cambiamenti nella produzione
Le tre teste di nuova concezione offrono un'eccellente gestione dei pezzi e flessibilità senza ridurre la velocità di produzione, anche se nella produzione successiva viene utilizzata una gamma diversa di pezzi.
5. Posizionamento affidabile con la tecnologia dei sensori
Dal prelievo del pezzo al posizionamento, la tecnologia dei sensori viene utilizzata per eseguire vari controlli.
Ciò consente un posizionamento stabile di alta qualità.

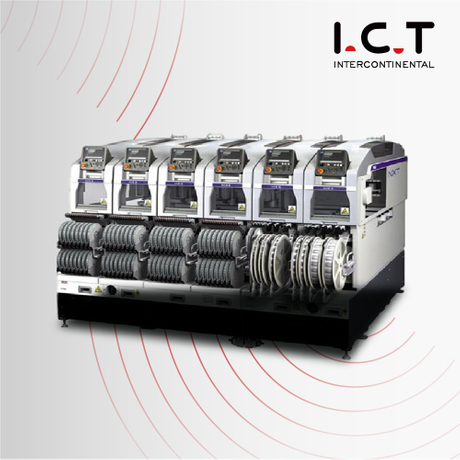

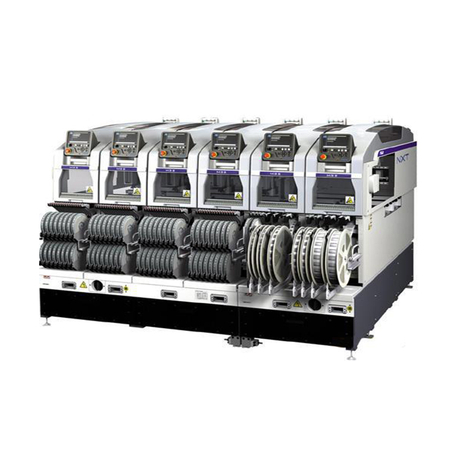

Macchina Pick and Place FUJI
Montatore avanzato di chip
Macchina pick and place veloce e flessibile
Posizionamento SMT multifunzionale
Macchina pick & place veloce e flessibile
Di base Specifiche | |
PCB dimensione (LXW) | Da 48 x 48 mm a 774 x 610 mm (doppio trasportatore)* Da 48 x 48 mm a 774 x 710 mm (singolo trasportatore) *I trasportatori doppi possono gestire PCB fino a 330 (L) mm.PCBi nastri più grandi di 330 (L) mm devono essere prodotti cambiando il doppio trasportatore in modalità di produzione a corsia singola. |
Capacità dell'alimentatore | Fino a 130 (nastro da 8 mm) |
Precisione di posizionamento (riferimento basato sul marchio fiduciario) | H24G: +/-0,025 mm (modalità standard) / +/-0,038 mm (modalità priorità produttività, in fase di sviluppo) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00 |
Dimensioni della macchina | L: 1280 mm, L: 2656 mm, A: 1556 mm |
Posizionamento teste | |||||
H24G | H08M | H02F | H01 | DI | |
Quantità di ugelli | 24 | 8 | 2 | 1 | 1 |
Produttività (cph) | 37.000 cph (modalità priorità produttività, in fase di sviluppo) 35.000 cph (modalità Standard) | 13000 | 7300 | 4200 | 3000 |
Dimensione parte (mm) | Da 03015 mm a 5 x 5 Altezza:Fino a 2,0 mm | Da 0603 (0201') a 45 x 45 Altezza: fino a 13,0 mm | Da 1608 (0603') a 74 x 74 (32 x 180) Altezza: fino a 25,4 mm | Da 1608 (0603') a 74 x 74 (32 x 180) Altezza: fino a 38,1 mm | |
Controllo presenza pezzo | ○ | ○ (H08MQ) | ○ | x | |
Fornitura ricambi Nastro | ○ | ○ | ○ | ○ | |
Bastone | x | ○ | ○ | ○ | |
Vassoio | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Ugello quantità | 12 | 4 | 1 | |
Produttività (cph) | 27.000 Funzione presenza pezzi ON: 26.000 | 12000 | 5800 | |
Dimensione parte (mm) | Da 0402 (01005') a 12,5 mm in diagonale e Y è pari o inferiore a 7,5 mm Altezza: fino a 3,0 mm | 1608 (0603')a 15 x 15 Altezza:Fino a 6,5 mm | Da 1608 (0603') a 74 x 74 (32 x 100) Altezza: fino a 25,4 mm | |
Precisione di posizionamento (fiduciale segno riferimento basato) | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Controllo presenza pezzo | o | x | o | |
Parti fornitura | Nastro | o | o | o |
Bastone | x | o | o | |
Vassoio | x | o | o | |
*Contattare I.C.T per condizioni operative specifiche e specifiche dettagliate.
FAQ:
D: Cos'è una macchina NXT?
Nel contesto della produzione elettronica e della tecnologia a montaggio superficiale (SMT), la 'macchina NXT' si riferisce spesso a una serie di macchine pick-and-place prodotte da Fuji Corporation.Queste macchine sono progettate per il posizionamento automatizzato di componenti su circuiti stampati (PCB) e sono note per la loro precisione ed efficienza.La serie NXT comprende vari modelli con diverse capacità per soddisfare le esigenze del moderno assemblaggio SMT.
Q: Cos'è NXT in SMT?
'NXT' in SMT sta per la serie Fuji NXT di macchine pick-and-place.Queste macchine fanno parte della linea di apparecchiature SMT di Fuji e vengono utilizzate per prelevare con precisione i componenti elettronici e posizionarli sui PCB durante il processo di assemblaggio.Le macchine Fuji NXT sono rinomate per la loro tecnologia avanzata e le prestazioni ad alta velocità e alta precisione.
D: Quali sono le specifiche del Fuji AIM?
Fuji AIM, o Fuji Automatic Inspection Machine, è un tipo di attrezzatura utilizzata per l'ispezione ottica automatizzata (AOI) nel processo di assemblaggio PCB.Le specifiche di una macchina Fuji AIM possono variare a seconda del modello e della configurazione specifici.Per ottenere specifiche dettagliate per una particolare macchina Fuji AIM, si consiglia di visitare il sito web ufficiale di Fuji Corporation o contattare il team di supporto I.C.T.
