Linea di produzione SAMSUNG SMT LED, linea di assemblaggio PCB, linea di produzione TV SMT LED, linea di assemblaggio TV ad alta velocità LED per le vendite.
1. Macchina Pick and Place Samsung
Montatore avanzato di chip
Macchina pick and place veloce e flessibile
Posizionamento SMT multifunzionale
Macchina pick and place veloce e flessibile
| Modello | SM471 Plus | SM481 Più | SM482 Più |
| Mandrini | 10 mandrini × 2 portale | 10 mandrini ×1 Portale | 6 mandrini ×1 Portale |
| Velocità di posizionamento | 78.000 CPH (ottimale) | 40.000 CPH (ottimale) | 30.000 CPH (ottimale) |
| Precisione del posizionamento | ±40μm@μ±3σ | ±40μm@μ±3σ | ±40μm@μ±3σ |
| Parti applicabili | 0402 ~ 14 mm (altezza 12 mm) | 0402 ~ 42 mm (altezza 15 mm) | 0402 ~ 55 mm (altezza 15 mm) |
| PCB applicabile | Massimo. 510(L) x 460(L)(Standard) | Massimo. 460(L) x 400(L)(Standard) | Massimo. 460(L) x 400(L)(Standard) |
| Massimo. 610(L) x 460(L)(Opzione) | Massimo. 1500(L) x 460(L)(Opzionale | Massimo. 1200(L) x 510(L)(Opzione) | |
| Dimensione (millimetro) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
2.Svecchia stampante per incollare
Elevata precisione di posizionamento, precisione di posizionamento ripetuta ±0,01 mm; precisione di stampa 0,025 mm
Supporta la stampa con colla, il controllo automatico migliora l'efficienza produttiva, il controllo qualità e consente di risparmiare sui costi di produzione
Calibrazione automatica PCB, Pressione della racla regolabile, Stampa automatica, Pulizia automatica dello stencil
| Modello | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500(LED) |
| Dimensioni telaio (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| PCB Dimensioni (mm) | 50*50 ~ 400*340 | 50*50~510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| Direzione dei trasporti | Sinistra-Destra; Destra-Sinistra; Sinistra-Sinistra; Destro-Destra | |||
| Sistema di supporto | Perno magnetico/Regolazione tavolo up-down/Blocco di supporto | |||
| Sistema di bloccaggio | Bloccaggio laterale, ugello del vuoto, pressione Z retrattile per l'automazione | |||
| Testina della stampante | Due testine di stampa motorizzate indipendenti | |||
| Tergipavimento Tipo | Acciaio inossidabile (standard), plastica | |||
| Sistema di pulizia | Asciutto, bagnato, vuoto | |||
| Ispezione | Ispezione 2D (standard) | |||
| Alimentazione elettrica | CA:220±10%,50/60HZ,3Kw | |||
| Metodo di controllo | Controllo PC | |||
| Dimensione (millimetro) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| Peso | Circa: 1250 kg | Circa: 1300 kg | Circa: 1300 kg | Circa: 1800 kg |
| Modello | I.C.T-5134 | I.C.T-6534 | I.C.T-1200(LED) |
| Dimensioni telaio (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| PCB Dimensioni (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| Dimensione (millimetro) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| Peso | Circa: 1250 kg | Circa: 1300 kg | Circa: 1500 kg |
3. Forno per saldatura a riflusso
Sistema di gestione del flusso altamente efficace
Sistema di protezione dell'azoto ad alta stabilità
Sistema di raffreddamento ad alte prestazioni
| Modello | Lira 622 | Lira 622N | Lira 732/733 | Lyra 732N/733N |
| Quantità di zone di preriscaldamento | 6 | 6 | 7 | 7 |
| Quantità di zone di picco | 2 | 2 | 3 | 3 |
| Massimo. temperatura di saldatura | preriscaldamento zone 300 °C e zone di punta350 °C | |||
| Quantità di zone di raffreddamento | 2 | 2 | 2 | 3 |
| Larghezza della maglia | Standard 440 mm (opzione 560 e 680 mm) | |||
| Larghezza della rotaia | Binario singolo: 50 - 460 mm, Opzione: 50 - 686 mm altra larghezza su richiesta. Standard binario doppio: 50 - 290 mm*2 | |||
| Dimensions | 5150*1400*1500 mm | 5150*1400*1500 mm | 5850*1400*1500 mm | 6250*1400*1500mm |
| Peso | 2400 chilogrammi | 2600 chilogrammi | 2800 chilogrammi | 3000 chilogrammi |
| Modello | Lira 622 | Lira 622N | Lira 732/733 | Lyra 732N/733N | Lira 933/934 | Lyra 933N/934N |
| Quantità di zone di preriscaldamento | 6 | 6 | 7 | 7 | 9 | 9 |
| Quantità di zone di picco | 2 | 2 | 3 | 3 | 3 | 3 |
| Massimo. temperatura di saldatura | zone di preriscaldamento 300 °C e zone di punta 350 °C | |||||
| Quantità di zone di raffreddamento | 2 | 2 | 2 | 3 | 3 (Opzione 4) | |
| Larghezza della maglia | Standard 440 mm (opzione 560 e 680 mm) | |||||
| Larghezza della rotaia | Binario singolo: 50 - 460 mm, Opzione: 50 - 686 mm altra larghezza su richiesta. Standard binario doppio: 50 - 290 mm*2 | |||||
| Dimensions | 5150*1400*1500 mm | 5150*1400*1500 mm | 5850*1400*1500 mm | 6250*1400*1500 mm | 6950*1400*1500 mm | 7350*1400*1500 mm |
| Peso | 2400 chilogrammi | 2600 chilogrammi | 2800 chilogrammi | 3000 chilogrammi | 3200 chilogrammi | 3400 chilogrammi |
Domande frequenti
I.C.T Arabia Saudita - Hanwha/SAMSUNG SMT LED linea di produzione

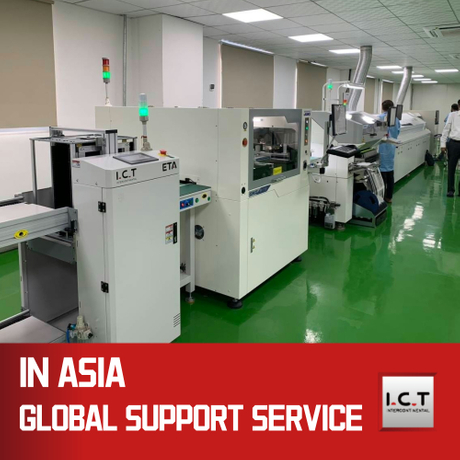

I.C.T Cliente iraniano - Linea di produzione Hanwha/SAMSUNG SMT
1. Abbiamo più di 20 anni di esperienza nel servizio tecnico SMT e una rete di assistenza globale che fornisce supporto post-vendita di altissima qualità a livello locale.
2. Possiamo fornire consulenza professionale dalla prevendita al postvendita
3. Possiamo aiutare i clienti a fornire un servizio completo dall'uso della macchina, all'installazione e alla messa in servizio fino al completamento del prodotto.
4. Disponiamo di magazzini globali di pezzi di ricambio, in grado di fornire rapidamente supporto per il servizio di pezzi di ricambio.
5. Possiamo offrire una formazione più professionale a tutti i clienti.
