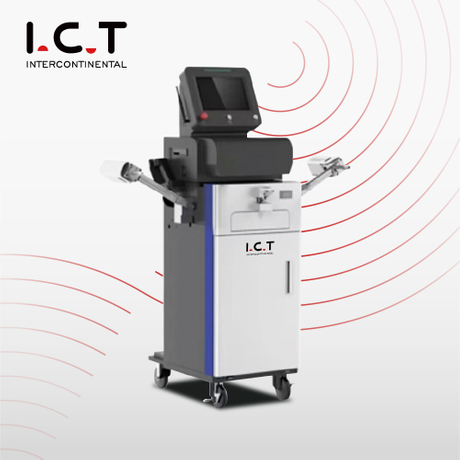

La stazione di giunzione automatica del nastro SMT collega una nuova bobina di componente al nastro rimanente della bobina attuale prima che il materiale sia completamente consumato. L'operatore carica entrambe le estremità del nastro e la macchina controlla le tasche vuote, conferma la corretta posizione di taglio, rifila i nastri e completa automaticamente la giunzione. Le configurazioni disponibili supportano carta da 8 mm, 12 mm, 16 mm e 24 mm e nastri di supporto in rilievo. Il processo richiede normalmente 6-12 secondi, esclusa la preparazione manuale e il rilevamento del nastro vuoto. La verifica dei codici a barre e il software guidato aiutano a ridurre gli errori di caricamento del materiale. Ciò rende la stazione adatta alle fabbriche di elettronica che necessitano di frequenti sostituzioni delle bobine senza creare inutili interruzioni della linea di posizionamento.
Il sistema di visione CCD ispeziona il nastro portante del componente prima che entri nell'area di taglio. L'illuminazione superiore e inferiore aiuta le telecamere a identificare le tasche vuote, la spaziatura dei componenti e i contrassegni sulla superficie. È possibile rilevare i componenti superiori a 01005, mentre i modelli visivi forniscono un controllo aggiuntivo contro la mancata corrispondenza dei materiali. Dopo l'ispezione, motori indipendenti muovono i nastri attraverso guide di precisione. Le ruote motrici a dentatura fine mantengono la trazione e la pressione delle coperture su entrambi i lati impedisce ai nastri di spostarsi fuori posizione. La traccia guida cambia in base alla larghezza del nastro selezionata. Queste funzioni combinate consentono alla stazione di giunzione automatica del nastro SMT di mantenere un movimento controllato del nastro e un allineamento accurato prima dell'inizio del processo di giunzione.
La sezione di taglio utilizza una lama ad alta durezza per produrre un bordo del nastro pulito. Una volta che l'ispezione del CCD conferma la posizione vuota, la lama taglia automaticamente. Viene fornita una taglierina manuale separata quando è necessario rimuovere prima una lunga sezione di nastro inutilizzata. Durante la fase di giunzione, una pompa a vuoto trattiene saldamente il nastro adesivo, mentre la testa di adsorbimento riscaldata garantisce un legame stabile. La temperatura è gestita da un controller indipendente per mantenere coerente ogni ciclo di giunzione. I motori passo-passo e un meccanismo ad ingranaggi di precisione allineano entrambi i nastri portanti durante la connessione. Il movimento coordinato del motore aiuta inoltre a prevenire inceppamenti del nastro e blocchi degli scarti. In condizioni operative adeguate, la percentuale di passaggio sulla macchina di posizionamento può raggiungere fino al 98%.
La stazione di giunzione automatica dei nastri SMT è controllata tramite un computer industriale, una scheda di controllo IO e driver separati per le sue principali sezioni di lavoro. Questa struttura di controllo modulare supporta movimenti costanti e rende l'ispezione o la manutenzione più diretta. Il software guida l'operatore attraverso il caricamento del nastro, la conferma del materiale, il taglio, l'unione e il controllo dei risultati. Sono disponibili interfacce cinese e inglese e la scansione standard dei codici a barre aiuta a verificare le informazioni sulla vecchia e nuova bobina. L'importazione della distinta base e la comunicazione MES opzionale supportano la gestione dei dati di produzione. Una funzione di misurazione RC è disponibile per configurazioni di nastro da 8 mm selezionate. Due batterie al litio ricaricabili da 24 V forniscono circa 12–14 ore di funzionamento, consentendo un utilizzo flessibile in diverse aree di produzione.
| Specifiche
| No. | I.C.T-ASM08 | I.C.T-AISM08 | I.C.T-ASM24 | |
|---|---|---|---|---|
| 1 | Modello | I.C.T-ASM08 | I.C.T-AISM08 | I.C.T-ASM24 |
| 2 | Strumento di misura RC | N / A | Standard | N / A |
| 3 | Esempio | Nastro da 8 mm | Nastro da 8 mm | Nastro da 8 / 12 / 16 / 24 mm |
| 4 | Montatore applicabile | SMT marchi completi | SMT marchi completi | SMT marchi completi |
| 5 | SMT Nastro (mm) | Carta da 8 mm / Goffrato da 8 mm | Carta da 8 mm / Goffrato da 8 mm | Carta 8 / 12 / 16 / 24 mm e Goffrata |
| 6 | Modalità di giunzione | Taglio automatico/Giuntura automatica | Taglio automatico/Giuntura automatica | Taglio automatico/Giuntura automatica |
| 7 | Dimensioni del nastro di giunzione | 32 mm | 32 mm | 32mm×2 |
| 8 | Pacchetto nastro di giunzione | Bobina | Bobina | Bobina |
| 9 | Numero del nastro di giunzione | 1 | 1 | 2 |
| 10 | Precisione di giunzione | ±0,2 mm | ±0,2 mm | ±0,05 mm |
| 11 | Rilevamento nastro vuoto | CCD | CCD | CCD |
| 12 | Numero CCD | 1 | 2 | 1 |
| 13 | Tempo del ciclo di giunzione | 6–12 secondi* | 6–12 secondi* | 6–12 secondi* |
| 14 | Tasso di passaggio su Mounter | 95% | 98% | 98% |
| 15 | MES | Supportato | Supportato | Supportato |
| 16 | Metodo di controllo | computer | computer | computer |
| 17 | Alimentazione elettrica | Due batterie al litio da 24 V | Due batterie al litio da 24 V | Due batterie al litio da 24 V |
| 18 | Tempo di alimentazione della batteria | 12-14 ore | 12-14 ore | 12-14 ore |
| 19 | Dimensioni (mm) | 550×470×1300 | 400×470×1400 | 360×310×1320 |
| 20 | Peso | ca. 65 chilogrammi | ca. 65 chilogrammi | ca. 70 chilogrammi |
| SMT Elenco delle apparecchiature di linea
Una fabbrica completa a montaggio superficiale normalmente include il caricamento PCB, la stampa della pasta saldante, l'ispezione SPI, il posizionamento multifunzione e ad alta velocità, la saldatura a rifusione, l'ispezione AOI, lo scarico della scheda, il depaneling e i processi di pulizia. I.C.T pianifica queste sezioni come un unico sistema di produzione connesso anziché selezionare le macchine separatamente. La capacità della linea, le dimensioni PCB, la gamma dei componenti, il cambio di prodotto, la copertura delle ispezioni, lo spazio dell'officina e i percorsi degli operatori vengono esaminati prima che il layout venga confermato. Anche le lunghezze Trasportatore SMT e le posizioni del buffer vengono abbinate per ridurre l'attesa tra i processi. Questo approccio di fabbrica completa aiuta a prevenire carenze di capacità, migliorare il flusso di schede e riservare spazio sufficiente per la manutenzione e la successiva espansione. I clienti ricevono una pratica configurazione della linea basata sui loro prodotti reali e sugli obiettivi di produzione.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/stampante a getto d'inchiostro |
| SMT pulizia | Utilizzato per pulire PCB, stampini, dispositivi, ugelli, ecc. |
| Macchina per fresatura laser PCB | Taglia il PCBA nel prodotto finale |
