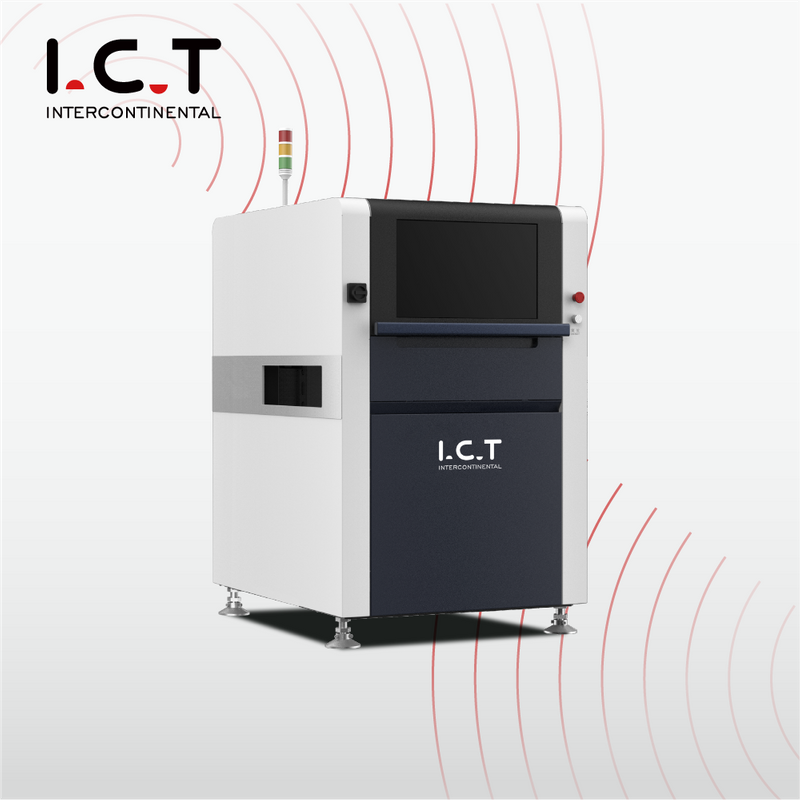

Sistemi di ispezione macchine in linea PCBA AOI ad alta velocità

Ispezione ottica automatizzata on-line modello V5000H, ricevi una richiesta gratuita oggi stesso!
1. Fotocamera industriale
2. Obiettivo telecentrico
3. Piattaforma e telaio in granito
4. Intera posizione di assistenza FOV
  • I.C.T-V5000H

  • I.C.T

Stato di disponibilità:
Quantità:

Macchina in linea PCBA AOI ad alta velocità   Sistemi di ispezione


Macchina automatica per l'ispezione ottica


On Line AOI V5000H Introduzione:

Per l'ispezione in linea pre-riflusso e post-riflusso SMT Piattaforma in granito, migliora notevolmente la precisione e la stabilità della macchina Sorgente luminosa RGB+W programmabile LED Lente telecentrica con ingrandimento costante e risposta a bassa distorsione ad alta componente.


Caratteristiche:

1. Funzione di raccolta e memorizzazione automatica del LOG, funzione di avviso/allarme NG, programmazione e debugging remoto.
2. Capacità di ispezione: insufficiente, corta, foro inclinato, perno di copertura della saldatura, contaminazione, disallineamento, parte mancante, inclinata, cartellone pubblicitario, montaggio laterale, ribaltamento, parte sbagliata, danneggiato, galleggiante, polarità, pseudo saldatura, saldatura vuota, colla eccessiva eccetera.
3. Perfect SPC raccoglie le informazioni NG offline e genera automaticamente tutti i tipi di tabelle di produzione.
4. Funzione matura del centro di controllo, interfaccia software chiara.
5. Buona stabilità (GR&R<10% @6 Sigma, CPK>1,33 (precisione di deviazione del test inferiore a ±0,25 mm.

6. Movimento della telecamera e fissaggio del trasportatore durante il test.7. PCB compensazione della deformazione: calibrazione totale della compensazione del segno, compensazione del telaio della posizione del componente.



dettagli aoi 01



Piattaforma e telaio in granito


Garantire la stabilità dell'apparecchiatura e la coerenza del programma di condivisione tra le macchine



dettagli aoi 02


Telecamera industriale+Obiettivo telecentrico


L'ispezione dei giunti di saldatura ad alto contenuto non viene influenzata poiché non vi è alcun effetto ombra nell'intero campo visivo.


dettagli aoi 05


Intera posizione di assistenza FOV


Elevata capacità di rilevamento su componenti del pad non esposti (BGA, ecc.) o componenti parzialmente schermati

dettagli aoi 03


Modello I.C.T-V5000H
FOV 15u(36*30mm)/10u(24*20mm)
Telecamera Telecamera industriale digitale intelligente da 5 M pixel
Lente Obiettivo telecentrico
Leggero Anello a 4 colori LED luce, RGB+W
Elemento di ispezione Test dei componenti, test di saldatura
Mini componente Chip 01005, IC con passo 0,3 e forma speciale
Sistema operativo Windows 7
PCB Dimensioni 50*50~510*600 mm
PCB Spessore 0,3 ~ 6,0 mm
PCB Deformazione ±3,0 mm
PCB Peso Massimo: 3 kg
PCB Altezza Superiore: 25 mm, inferiore: 45 mm regolabile
Driver X/Y Servoazionamento AC, precisione di ripetizione 0,01 mm
piattaforma Granito
Energia AC220 50/60Hz,5A
Aria compressa 0,4 ~ 0,6 MPa
Peso 750Kg
Dimensione 940*1360*1500mm (esclusa la luce)

macchina aoi,  ispezione aoi,  ispezione ottica,  sistema aoi,  macchina smt aoi,  macchina di ispezione aoi


Esperienza di successo:
Cliente di I.C.T in 35 paesi in tutto il mondo
1. Aiutiamo i clienti a costruire molte nuove fabbriche in tutto il mondo.
2. Formazione di oltre 500 esperti e tecnici per i clienti.
3. È diventato per te il partner cinese più affidabile.


Fo SMT configurazione di fabbrica, possiamo fare per te:
1. Ti forniamo la soluzione completa SMT
2. Forniamo la tecnologia di base con le nostre apparecchiature
3. Forniamo il servizio tecnico più professionale
4. Abbiamo una vasta esperienza nella configurazione di fabbrica di SMT
5. Possiamo risolvere qualsiasi domanda su SMT

Ispezione Aoi

I.C.T SMT Macchina

Metodo di imballaggio:
Custodia standard in legno con confezione sottovuoto

Modo di spedizione:
1. Per via aerea, per campioni e piccoli pacchi, espresso internazionale come DHL, UPS, EMS...
2. Via mare, per pacchi e quantità di grandi dimensioni;
3. Altri modi richiesti dal cliente.

Tempi di consegna:
35 giorni
