Macchina per la movimentazione di PCB efficiente: ottimizza la tua linea di produzione di SMT

PCB Trasportatore SMT per la gestione del tabellone

PCB Loader e scaricatori, trasportatori di ispezione, PCB buffer, controllo del traffico e altri trasportatori per la catena di montaggio PCB.I.C.T copre tutte le tue esigenze di gestione di PCB.

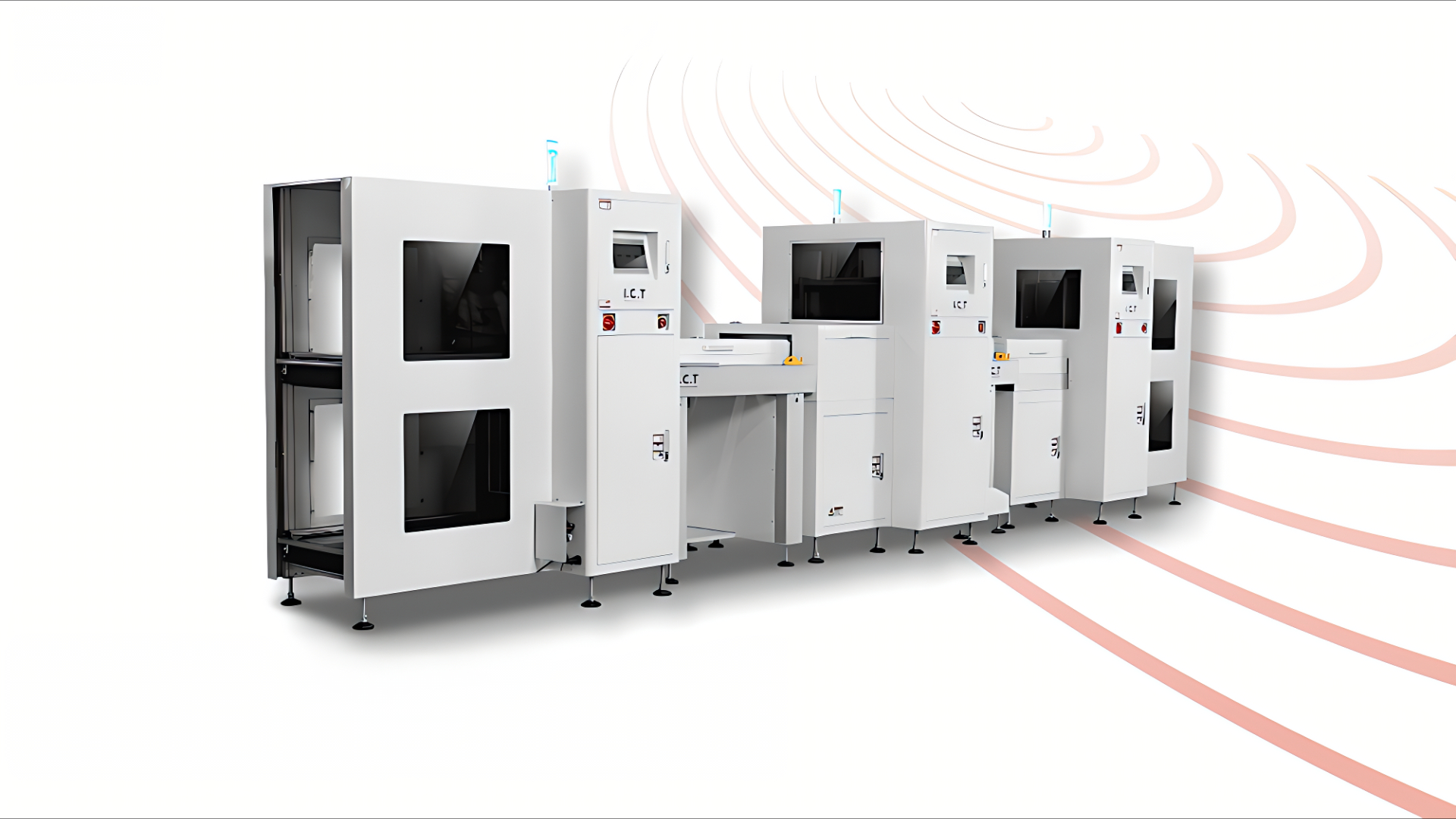

PCB Macchina per la movimentazione

Cosa può fare per te la macchina di movimentazione PCB?

I trasportatori per la movimentazione delle schede sono una parte cruciale di a linea di produzione SMT dal funzionamento regolare, DIP linea di assemblaggio e PCBA linea di rivestimento.
Dal caricatore e disimpilatore ad altri trasportatori PCB come i buffer PCB, gli smistatori passa e fallisci, il ribaltamento e lo scaricatore.La movimentazione delle schede di PCB è un elemento chiave della catena di montaggio di PCB.
PCB Trasportatore SMT
PCB Trasportatore SMTs
Il trasportatore di movimentazione PCB funziona con modalità online e pass-through integrate.A seconda delle esigenze è possibile selezionare la modalità adeguata.I segnali vengono trasmessi tramite l'interfaccia SMEMA, consentendo al trasportatore PCB di soddisfare in modo efficiente le varie esigenze di produzione sulla linea.
PCB caricatore e scaricatore
PCB Loader & Scaricatore
Il principio di funzionamento del caricatore e scaricatore PCB prevede il posizionamento di una cassetta contenente PCB o PCBA sulla cinghia di estensione dell'apparecchiatura.Una volta attivata la modalità automatica, il caricatore e scaricatore PCB utilizza un'asta di spinta pneumatica per trasferire il PCB o PCBA all'attrezzatura successiva.
PCB Buffer
PCB Buffers
PCB Buffer funziona con tre modalità (modalità pass-through, modalità buffer e modalità di smistamento), selezionabili in base ai requisiti di produzione.I segnali vengono trasmessi tramite l'interfaccia SMEMA per soddisfare diverse esigenze SMT linea di produzione, DIP linea di assemblaggio e PCBA linea di rivestimento​​​​​​​ esigenze.
PCB La macchina di movimentazione è essenziale per una produzione efficiente e stabile SMT linee di produzione, DIP catene di montaggio E PCBA linee di rivestimento.

I trasportatori di movimentazione PCB, i caricatori e scaricatori PCB e i buffer PCB automatizzano e semplificano il trasferimento, il carico, lo scarico e lo stoccaggio temporaneo delle schede PCB.Questa automazione riduce gli interventi manuali, previene le interruzioni della linea e garantisce un funzionamento continuo, migliorando in definitiva l’efficienza produttiva e offrendo maggiori vantaggi alle imprese.
|
  • In SMT linee di produzione
  • Nelle catene di montaggio DIP
  • Nelle PCBA linee di rivestimento
Soluzioni personalizzabili nel settore SMT

Soluzioni di movimentazione PCB su misura per il tuo settore

Nel settore SMT, il trasportatore PCB, il caricatore e scaricatore PCB e i sistemi buffer PCB sono progettati con flessibilità per soddisfare le diverse esigenze dei clienti.Sia la lunghezza che la larghezza di questi sistemi possono essere personalizzate per soddisfare specifiche esigenze di produzione.

Macchina di movimentazione PCB personalizzabile fungono da attrezzatura principale, con una funzione di regolazione della larghezza con un clic per tutte le attrezzature di trasporto lungo l'intera linea di produzione SMT, la linea di assemblaggio DIP e la linea di rivestimento PCBA.
PCB Ispezione Trasportatore SMT nella linea di produzione smt

PCB Trasportatore SMT

I nostri trasportatori di movimentazione PCB sono adattabili in lunghezza e larghezza, garantendo una perfetta integrazione in qualsiasi configurazione della linea di produzione.Questa personalizzazione consente una gestione efficiente di varie dimensioni di PCB, ottimizzando lo spazio e il flusso di lavoro nella vostra struttura.

PCB Scaricatore nella linea di produzione SMT

PCB Loader & Scaricatore

I sistemi di carico e scarico PCB possono essere personalizzati per adattarsi a diverse dimensioni PCB e configurazioni della linea di produzione.Questa personalizzazione garantisce processi di carico e scarico fluidi, migliorando l'efficienza complessiva della produzione e riducendo al minimo i tempi di fermo.
PCB Buffer nella linea di produzione smt

PCB Buffers

I sistemi PCB Buffer sono anche personalizzabili nelle dimensioni per soddisfare requisiti operativi specifici.Questa flessibilità garantisce un buffering e uno smistamento efficaci dei PCB, adattandosi ai diversi processi di ispezione e controllo qualità all'interno della linea di produzione SMT.


PCB Macchina per la movimentazione: la scelta del settore per qualità e affidabilità

PCB movimentazione tavole: trasporta i tuoi PCB da A a B all'interno della tua linea di produzione SMT
  • PCB Trasportatore SMT

    Trasporta PCB da una macchina SMT alla successiva nella linea di produzione SMT.


    I.C.T SMT Trasportatore SMT di fascia alta con CoveyorCaratteristiche principali di PCB Trasportatore SMT
    Design modulare: Il trasportatore PCB offre un design modulare, consentendo opzioni assemblaggio per soddisfare le specifiche esigenze del cliente.
    Design robusto in acciaio: Costruito in robusto acciaio, il trasportatore PCB migliora la stabilità dell'attrezzatura.
    Larghezza della guida regolabile: È dotato di una vite liscia in acciaio inossidabile per regolare facilmente la larghezza del binario.
    Controllo della velocità variabile: Il trasportatore PCB include il controllo della velocità variabile per un funzionamento flessibile.
    Modalità di test del circuito stampato: Modalità di test del circuito integrato per un'efficace garanzia della qualità.
    Slot in alluminio dedicato: Utilizza uno slot in alluminio dedicato per l'orbita di trasferimento per evitare inceppamenti PCB.
    Design del fondo più pesante: Il design del fondo più pesante garantisce che il trasportatore PCB non si sposti facilmente.
    Lunghezza personalizzabile: La lunghezza del trasportatore PCB può essere personalizzata in base alle esigenze.
    Compatibilità interfaccia SMEMA: Il trasportatore PCB è compatibile con l'interfaccia SMEMA, garantendo una perfetta integrazione con altre apparecchiature.


    Specifica di PCB Trasportatore SMT
    La lunghezza e la dimensione massima PCB del PCB Trasportatore SMT possono essere personalizzate in base ai tuoi prodotti.

    Modello SC-500
    Lunghezza della guida (mm) 500
    PCB Larghezza da 50 a 350 mm
    PCB Direzione Da L a R o da R a L
    Velocità Adjustable
    Interruttore Passa l'interruttore
    Sistema di controllo Sistema di moduli di controllo industriale
    Materiale della piattaforma Tappetino in gomma ESD
    Comunicazione SMEMA sia per interni che per esterni
    Alimentazione elettrica 1 FASE CA 220 V 50/60 Hz (opzione: da 110 V a 380 V)

    I.C.T SMT Ispezione di lusso Trasportatore SMT con luciScenari applicativi per PCB Trasportatore SMT
    Il trasportatore PCB viene utilizzato principalmente nelle catene di montaggio PCB per collegare le macchine.Viene comunemente posizionato dietro le stampanti SMT, tra le macchine pick-and-place, prima dei forni di rifusione e dopo i forni di rifusione.Queste posizioni strategiche garantiscono un trasferimento regolare ed efficiente di PCB durante tutto il processo di produzione.

    Incorporando queste caratteristiche, il trasportatore PCB garantisce una movimentazione efficiente, affidabile e personalizzabile dei circuiti stampati.La struttura robusta e le funzionalità avanzate del trasportatore PCB lo rendono un componente essenziale nelle moderne linee di assemblaggio PCB, mantenendo elevati standard di funzionamento e flessibilità.
  • PCB Loader & Scaricatore

    Il primo e l'ultimo trasportatore della tua catena di montaggio PCB: caricatore PCB, scaricatore PCB e destacker PCB


    PCB LoaderCaratteristiche principali di PCB Loader e Scaricatore
    Design forte, solido e stabile: Il caricatore e scaricatore PCB vanta un design robusto e stabile, garantendo durata e affidabilità a lungo termine.
    Touch screen e controllo PLC: Dotato di touch screen e controllo PLC, il caricatore e scaricatore PCB offre un funzionamento intuitivo e un controllo preciso.
    Morsetti pneumatici superiori e inferiori: Dispone di morsetti pneumatici superiori e inferiori per mantenere saldamente in posizione il portariviste, migliorando la stabilità del caricatore e scaricatore PCB.
    Nessuna garanzia di rottura PCB: Lo speciale design del circuito del gas garantisce l'assenza di rotture PCB, garantendo la sicurezza e l'integrità dei tuoi prodotti.
    Diagnosi automatica dei guasti: Il caricatore e scaricatore PCB include una funzione di visualizzazione automatica dei codici di errore, che semplifica la diagnosi e la risoluzione dei problemi.
    Cavo resistente all'usura: Utilizza cavi resistenti all'usura, garantendo una lunga durata del caricatore e scaricatore PCB.
    Compatibile con l'interfaccia SMEMA: Pienamente compatibile con l'interfaccia SMEMA, consentendo una perfetta integrazione del caricatore e scaricatore PCB con altre apparecchiature.

    Queste caratteristiche rendono il caricatore e scaricatore PCB un componente essenziale per una movimentazione efficiente, affidabile e sicura di PCB nelle linee di produzione automatizzate.


    Specifiche di Loader e scaricatore

    Modello LD-M
    PCB Dimensioni (mm) 50*50-330*250
    Dimensioni dello scaffale (mm) 355*320*563
    Feed temporale PCB Secondi 6 ca.o Specificare
    Passo di indicizzazione 10.20.30.40mm o Specificare
    Sistema di controllo PLC
    Fornitura d'aria 4-6 bar, 10 l/min
    Altezza di trasporto 900+20mm (o specificato dal cliente)
    PCB Direzione Da L a R o da R a L
    Comunicazione SMEMA per Sia Dentro che Fuori
    Alimentazione elettrica 1 FA CA 220 V 50/60 Hz (opzione 0: da 110 V a 380 V)


    PCB ScaricatoreApplicazione e vantaggi di PCB Loader e PCB Scaricatore
    Il caricatore PCB e lo scaricatore PCB sono ampiamente utilizzati in vari scenari come linee di produzione SMT, linee di assemblaggio DIP e linee di rivestimento PCBA.Queste macchine vengono utilizzate principalmente per il carico e lo scarico di prodotti PCB e PCBA.L'attrezzatura standard può ospitare dimensioni del prodotto che vanno da 50 mm x 50 mm a 620 mm x 460 mm, con opzioni di personalizzazione disponibili per requisiti di dimensioni speciali.

    Uno dei principali vantaggi del caricatore PCB e dello scaricatore PCB è la loro capacità di precaricare PCB e PCBA nelle cassette del materiale, riducendo significativamente la necessità di interventi manuali intervento su linee di produzione automatizzate.Questo miglioramento dell'efficienza garantisce un funzionamento più fluido e una maggiore produttività nei processi di produzione.
  • PCB Buffer


    NG BufferNG di fascia alta Buffer
    Questo dispositivo può memorizzare nella cache AOI o SPI e altre macchine di prova dalla scheda NG e OK, la scheda OK passerà al processo successivo e la scheda NG scorrerà al trasportatore superiore per attendere il processo manuale conferma.
    Trasmissione con rullo resistente (non è necessario sostituire la cinghia)
    Ingombro ridotto della macchina.
    Retri veloce, fluido e accurato
    Regolazione della larghezza parallela e liscia
    Tre modalità operative: FIFO, LIFO, Pass-through.
    Interfaccia SMEMA compatibile.







    Specifica di PCB Buffer

    Modello NB-L
    Dimensione (millimetro) 1000*790*1650
    PCB Dimensioni (mm) 50*50-460*350
    Tempo di ciclo Circa 10 secondi
    PCB Capacità 20 pezzi o specificare
    Sistema di controllo PLC
    Energia Massimo 250 VA
    Altezza di trasporto 900±20mm (o specificato dal cliente)
    PCB Direzione Da L a R o da R a L
    Comunicazione SMEMA sia dentro che fuori
    Alimentazione elettrica 1 FA CA 220 V 50/60 Hz (Opzione: da 110 V a 380 V)
    Peso 300 chilogrammi


    LED Raffreddamento multifunzione verticale Buffer
    NG Buffer Caratteristiche principali e scenari applicativi
    Modelli NG Buffer: L'NG Buffer è disponibile nei modelli NB-L e NB-XL.La dimensione minima PCB supportata è 50 mm x 50 mm, mentre le dimensioni massime PCB sono rispettivamente 460 mm x 350 mm e 530 mm x 460 mm.
    Scenari applicativi: L'NG Buffer viene utilizzato principalmente nelle linee di produzione SMT, in particolare dopo SPI (ispezione della pasta saldante), per tamponare i PCB per l'ispezione manuale della pasta saldante stampata.
    Integrando l'NG Buffer nella linea di produzione, è possibile gestire in modo efficace il flusso PCB e garantire processi di ispezione di alta qualità.

Ciò che rende il movimentatore PCB il tuo massimo

Compagno di produzione?

  • Unici punti di vendita

    Nel settore SMT, le macchine per la movimentazione I.C.T PCB, inclusi i trasportatori PCB, i caricatori e scaricatori PCB e i buffer PCB, offrono diversi prodotti unici punti vendita:

    Dimensioni personalizzabili: Le macchine per la movimentazione I.C.T PCB possono essere personalizzate in lunghezza e larghezza per soddisfare le specifiche esigenze del cliente, garantendo una perfetta integrazione in qualsiasi configurazione di produzione.

    Regolazione della larghezza con un clic: Tutte le attrezzature di trasporto lungo la linea di produzione sono dotate di una funzione di regolazione della larghezza con un solo clic, che consente modifiche rapide ed efficienti per adattarsi a diverse dimensioni di PCB.

    Design robusto e stabile: Le macchine sono costruite con un design robusto e solido che migliora la stabilità e la durata, garantendo un funzionamento affidabile anche in ambienti ad alta richiesta.

    Sistemi di controllo avanzati: Dotate di touch screen e controllo PLC, le macchine per la movimentazione I.C.T PCB forniscono interfacce intuitive e un controllo preciso sulle operazioni.

    Ordinamento e Buffer efficienti: Le macchine buffer NG offrono modalità di smistamento avanzate, memorizzando e smistando automaticamente i PCB buoni e cattivi, riducendo l'intervento manuale e migliorando l'efficienza dell'ispezione.

    Integrazione senza problemi: Tutte le nostre macchine per la movimentazione PCB sono compatibili con l'interfaccia SMEMA, consentendo una facile integrazione con altre apparecchiature SMT e garantendo un funzionamento regolare lungo la linea di produzione.

    Funzionalità di sicurezza migliorate: Gli speciali design dei circuiti del gas nelle macchine garantiscono l'assenza di rotture PCB, garantendo la sicurezza e l'integrità dei prodotti durante tutto il processo di movimentazione.

    Queste caratteristiche uniche fanno risaltare le macchine per la movimentazione I.C.T PCB nel settore SMT, fornendo soluzioni personalizzabili, efficienti e affidabili per le tue esigenze di produzione.
  • Innovazioni tecnologiche

    Alcune delle innovazioni tecnologiche e dei vantaggi competitivi delle macchine per la movimentazione I.C.T PCB nel settore SMT includono:

    Automazione intelligente: L'integrazione di tecnologie di automazione avanzate come il controllo PLC e le interfacce touch screen migliora l'efficienza operativa e riduce la necessità di intervento manuale, portando a una maggiore produttività.

    Flessibilità adattiva: Le macchine sono dotate di dimensioni personalizzabili e funzionalità di regolazione della larghezza con un solo clic, consentendo loro di adattarsi perfettamente ai diversi requisiti di produzione e alle dimensioni di PCB.

    Funzionalità di sicurezza migliorate: L'integrazione di design speciali del circuito del gas e di una struttura robusta garantisce la sicurezza e l'integrità dei PCB durante la movimentazione, riducendo il rischio di rotture o danni.

    Ordinamento e Buffer avanzati: Le macchine buffer NG offrono sofisticate modalità di smistamento, automatizzando lo stoccaggio e lo smistamento di PCB buoni e cattivi, semplificando così il processo di ispezione e migliorando l'efficienza complessiva.

    Integrazione senza problemi: La compatibilità con l'interfaccia SMEMA consente una facile integrazione con altre macchine SMT, facilitando la comunicazione e il coordinamento fluidi lungo la linea di produzione.

    Affidabilità e durata: I design robusti e stabili migliorano l'affidabilità e la durata delle nostre macchine, garantendo prestazioni costanti anche in ambienti di produzione esigenti.

    Innovazione continua: Ci impegniamo nella ricerca e nello sviluppo continui, impegnandoci costantemente a introdurre nuove tecnologie e funzionalità che spingano i limiti dell'efficienza e dell'efficacia nella gestione di PCB.

    Queste innovazioni tecnologiche e capacità leader del settore conferiscono alle nostre macchine per la movimentazione PCB un vantaggio competitivo nel settore SMT, fornendo ai clienti soluzioni affidabili, efficienti e a prova di futuro per le loro esigenze di produzione.

Testimonianze di vita reale dell'eccellenza delle macchine per la movimentazione di PCB!

Scopri di più sulla nostra gamma di componenti di movimentazione PCB!

Automatizza la tua catena di montaggio PCB con trasportatori di pannelli, PCB caricatori e PCB scaricatori, trasportatori di ispezione, trasportatori per saldatura ad onda, e altro ancora.
I.C.T copre tutte le tue esigenze di gestione di PCB.

Loader & Scaricatore

Hai domande?Ecco le risposte sulle macchine per la movimentazione PCB

  • Come viene organizzata la spedizione della macchina per movimentazione SMT PCB?
    加 Created with Sketch.
    形状 Created with Sketch.
    Accettiamo una varietà di metodi logistici.Puoi scegliere il modo più conveniente o più conveniente.
    La spedizione viene generalmente organizzata da società di logistica professionali in base alla posizione e ai requisiti dell'ordine, utilizzando metodi appropriati come il trasporto terrestre, marittimo o aereo.
  • Qual è il tempo di consegna della macchina movimentatrice SMT PCB?
    加 Created with Sketch.
    形状 Created with Sketch.
    Il tempo di consegna dipende dalla dimensione dell'ordine, dai requisiti di personalizzazione e dalle attuali condizioni di produzione.In generale, miriamo a organizzare la produzione non appena l'ordine viene confermato e ci sforziamo di soddisfare le vostre esigenze di consegna.
  • Come viene indicato il prezzo della macchina di movimentazione SMT PCB?
    加 Created with Sketch.
    形状 Created with Sketch.
    Il prezzo si basa generalmente sui requisiti specifici del cliente, inclusi modelli di macchine, opzioni di personalizzazione, quantità e luogo di consegna.Puoi contattare il nostro team di vendita, fornendo i requisiti dettagliati del progetto e ti forniremo un preventivo accurato.
  • Cosa succede se la macchina non funziona correttamente?
    加 Created with Sketch.
    形状 Created with Sketch.
    Se la macchina non funziona correttamente, contattare immediatamente il nostro servizio post-vendita.Faremo in modo che i tecnici arrivino tempestivamente sul posto per l'ispezione e la riparazione, garantendo che la linea di produzione riprenda il normale funzionamento il prima possibile.
  • Fornite servizi di installazione e formazione?
    加 Created with Sketch.
    形状 Created with Sketch.
    Sì, forniamo servizi di installazione e formazione.Una volta che la macchina arriva presso la vostra struttura, se necessario, i nostri tecnici possono recarsi presso la vostra fabbrica per installarla e fornire la formazione necessaria ai vostri operatori per garantire che possano utilizzare e mantenere l'attrezzatura correttamente.
  • Offrite soluzioni personalizzate?
    加 Created with Sketch.
    形状 Created with Sketch.
    Sì, offriamo soluzioni personalizzate su misura per i requisiti specifici del cliente per le macchine di movimentazione PCB.Comunicaci le tue esigenze e ti forniremo una soluzione personalizzata.
    Inoltre, possiamo fornire il servizio OEM, ma è necessario inviarci la confezione e il design del logo.
