SM482plus
Hanwha
| Quantità: | |
|---|---|
| Affidabile macchina Pick and Place Hanwha SMT
La macchina pick and place SMT di Hanwha offre prestazioni affidabili per la moderna produzione elettronica. Queste macchine offrono velocità e precisione elevate, rendendole ideali per le linee SMT. Le caratteristiche comuni includono il riconoscimento visivo al volo per un posizionamento più rapido, l'uso misto di alimentatori elettrici e pneumatici per ridurre i costi e un software semplice per una configurazione rapida. Gestiscono varie dimensioni e componenti PCB con precisione. I.C.T fornisce queste avanzate macchine pick and place SMT, insieme a servizi completi di pianificazione, installazione e formazione della linea per aiutare i clienti a costruire sistemi di produzione efficienti in tutto il mondo.
| Introduzione al modello

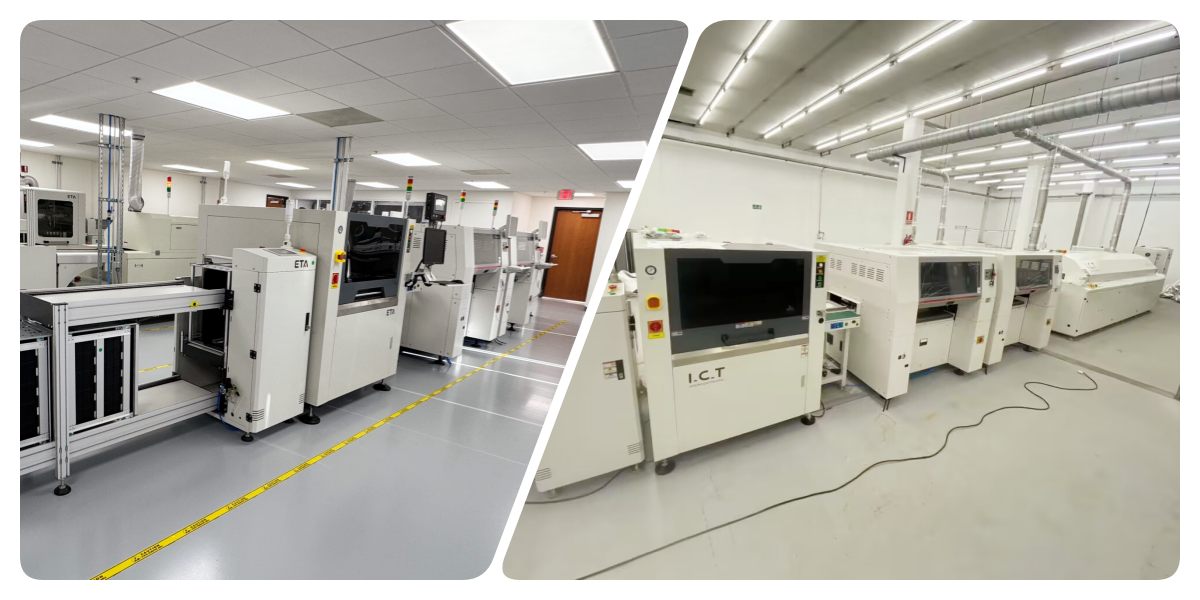

Modello ad alta velocità: SM471Plus
La SM471Plus è una macchina pick and place SMT ad alta velocità con un portale e 10 mandrini per testa. Raggiunge una velocità ottimale fino a 78.000 CPH, adatta per piccoli chip come 0402. Con la visione volante, offre una buona precisione per la produzione di grandi volumi in settori come l'elettronica di consumo e i dispositivi mobili.

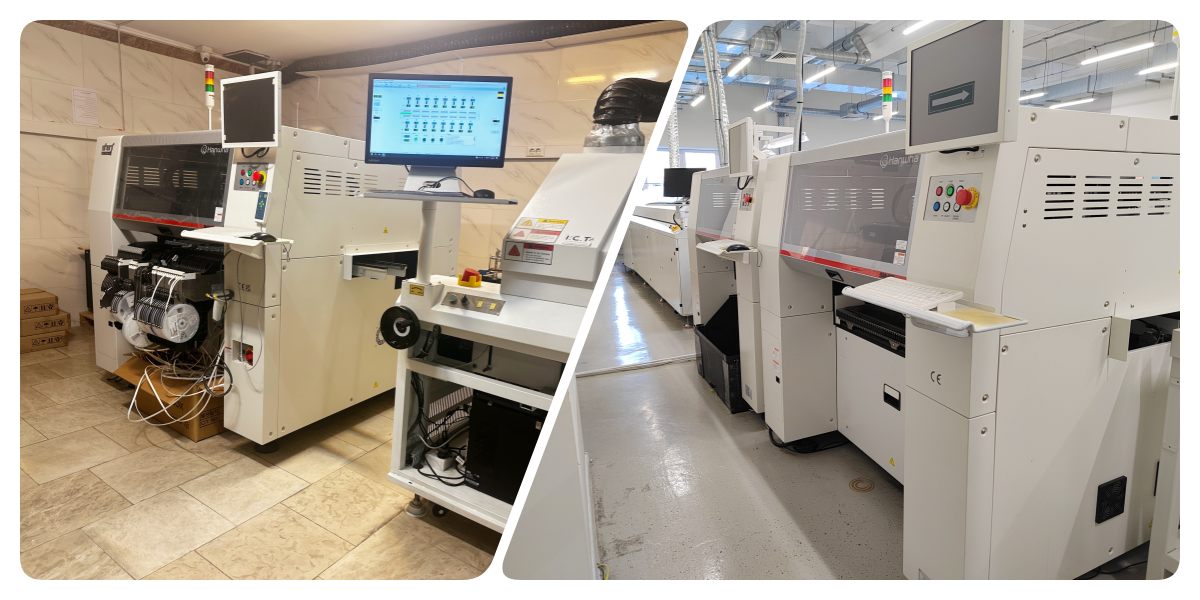

Modello flessibile a media velocità: SM481Plus
L'SM481Plus offre un posizionamento flessibile con un portale e 6 mandrini per testa. Raggiunge 40.000 CPH e gestisce componenti più grandi fino a BGA/QFP con maggiore precisione. Questo modello è adatto a diverse applicazioni nella produzione automobilistica e di elettrodomestici in cui sono comuni parti di dimensioni diverse.

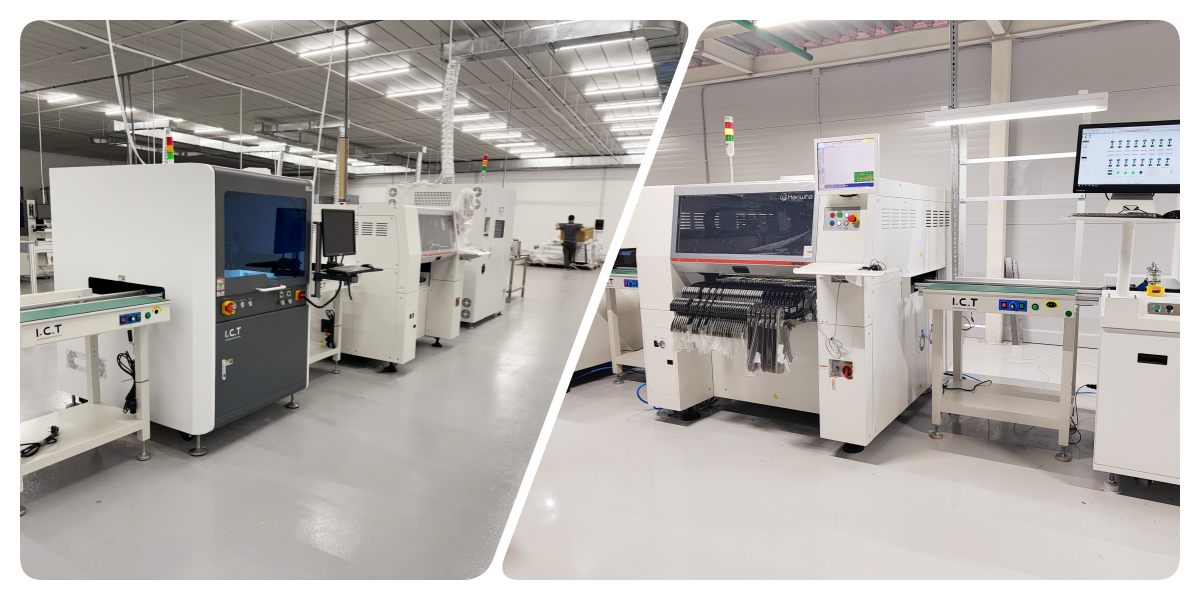

Modello multifunzione: SM482Plus
La SM482Plus è una versatile macchina pick and place SMT con un portale e 6 mandrini. Fornisce 30.000 CPH ed eccelle nei componenti dalla forma strana. Ideale per le industrie che necessitano di una produzione flessibile, come l'illuminazione e l'elettronica industriale, supporta PCB più grandi fino a 1.200 mm.

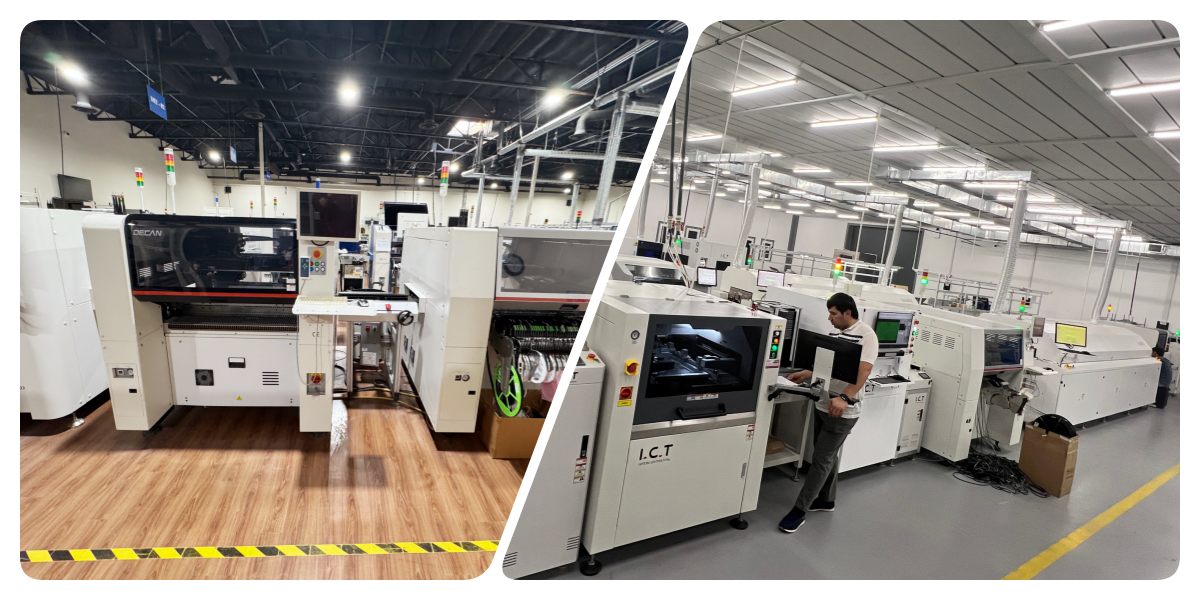

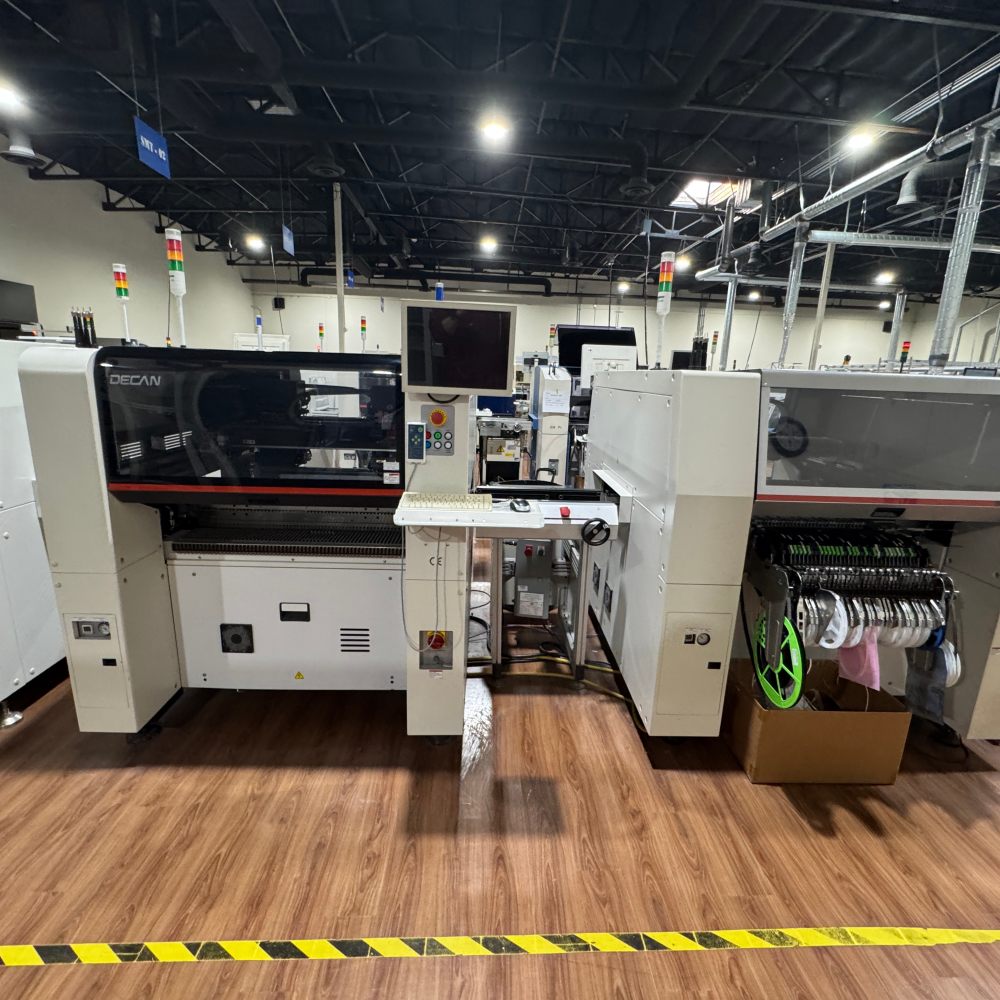

Modello flessibile avanzato: DECAN L2
Il DECAN L2 è dotato di due portali con 6 mandrini per testa per un posizionamento multifunzionale. Posiziona fino a 56.000 CPH e gestisce componenti larghi fino a 55 mm. Questo modello è adatto alla produzione di schede LED e di grandi dimensioni nei settori dell'illuminazione e dei display, con opzioni per l'efficienza a doppia corsia.
| Specifica
| Parametro | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Velocità di posizionamento (ottimale) | 78.000 CPH | 40.000 CPH | 30.000 CPH | 56.000 CPH |
| Numero di mandrini | 10 mandrini/testa (1 portale) | 6 mandrini/testa (1 portale) | 6 mandrini/testa (1 portale) | 6 mandrini/testa (2 portali) |
| Precisione del posizionamento (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28μm (03015) |
| Precisione del posizionamento (IC) | ±50 µm | ±30 µm | ±30 µm | ±25μm |
| Gamma dei componenti | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, fino a □55mm opz.) |
| Dimensione massima PCB (standard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Dimensione massima PCB (opzione) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Fino a 1.200 x 460 mm |
| Capacità dell'alimentatore (8 mm) | 120 pezzi | 120 pezzi | 120 pezzi | 120 pezzi |
| Sistema di visione | Visione volante | Visione scenica | Visione scenica | Visione volante |
| Altri prodotti correlati a SMT
I.C.T fornisce linee SMT complete di alta qualità oltre la macchina pick and place SMT. Le nostre soluzioni di produzione complete PCBA includono caricatori a vuoto per la gestione pulita delle schede, stampanti automatiche per pasta saldante per applicazioni precise, forni di rifusione multizona per saldature forti e sistemi avanzati AOI per rilevare i difetti. Queste macchine lavorano insieme senza soluzione di continuità in linee strette ed efficienti. Questa configurazione offre rendimento elevato, basso costo e prestazioni affidabili per settori esigenti come quello automobilistico, medico, dell'illuminazione e dell'elettronica di consumo. Le schede escono pronte per l'uso nel mondo reale. Offriamo pianificazione e supporto completi per costruire il tuo sistema di produzione SMT ideale.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| SMT riga | Linea SMT tracciabile di fascia alta completamente automatizzata della Turchia. |
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| Macchina di ispezione | SMT dispositivi di ispezione come AOI, SPI, raggi X e ispettore stencil. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione. |
| Video sul successo dei clienti
Il video mostra gli ingegneri di I.C.T in viaggio in Tagikistan per assistere un cliente di LED. Cattura lo scarico delle apparecchiature, comprese due linee complete SMT con più macchine pick and place Hanwha SMT, una linea DIP, una linea di rivestimento, una linea di erogazione e una linea di assemblaggio di lampadine LED. Gli ingegneri installano e assemblano le macchine in loco, forniscono formazione pratica al personale locale e dimostrano la produzione di successo di vari prodotti LED come le lampadine. Il video si conclude con il cliente che condivide il feedback positivo sulla configurazione fluida e sull'output di alta qualità ottenuto.
| Assistenza e supporto alla formazione
I.C.T offre assistenza e formazione complete per le apparecchiature SMT. Il nostro team fornisce analisi della domanda, pianificazione della linea, installazione e formazione in loco. Gli ingegneri viaggiano in tutto il mondo per ricevere supporto tecnico, garantendo una configurazione rapida e un funzionamento regolare. Aiutiamo anche con l'ottimizzazione e gli aggiornamenti dei processi per mantenere la produzione efficiente e affidabile.
| Testimonianze dei clienti
I clienti elogiano gli ingegneri di I.C.T per il supporto professionale e ai pazienti. Amano le affidabili macchine pick and place Hanwha SMT per prestazioni stabili. Un imballaggio sicuro garantisce una consegna sicura e il nostro team risponde rapidamente alle domande. Molti affermano che la formazione li aiuta ad avviare rapidamente la produzione con buoni risultati.
| Certificazioni e standard
I.C.T detiene certificati chiave come CE per la sicurezza, RoHS per gli standard ambientali e ISO9001 per la gestione della qualità. Disponiamo inoltre di numerosi brevetti per soluzioni innovative. Ciò garantisce che le nostre macchine e i servizi pick and place SMT soddisfino gli standard globali di affidabilità e conformità.
| Informazioni su I.C.T azienda e fabbrica
I.C.T è un fornitore leader di soluzioni SMT con le nostre strutture di ricerca e sviluppo e di produzione. Abbiamo 89 dipendenti, tra cui 20 ingegneri, e siamo cresciuti rapidamente dal 2012. Servendo oltre 1600 clienti in 72 paesi, copriamo intere linee di produzione di componenti elettronici. La nostra fabbrica segue test rigorosi e sistemi di qualità per fornire apparecchiature affidabili in tutto il mondo.
