| Forno per saldatura a rifusione PCB di fascia alta
Il Lyra è un forno a rifusione SMT di fascia alta costruito per la saldatura superiore PCB. Utilizza un design fresco per aumentare le prestazioni e il controllo del calore. Il PLC Siemens blocca la temperatura entro 0,7°C per risultati costanti. Moduli riscaldanti leader in zone spaziali ideali per una diffusione e una ripetizione uniformi.
Lo schermo di Windows passa velocemente dal cinese all'inglese con il blocco della password. Registra le operazioni, misura le curve, simula le corse, diagnostica i guasti, monitora in tempo reale e salva i file automaticamente. Il percorso della tavola viene visualizzato in tempo reale. La nuova zona di raffreddamento cambia facilmente pendenza. Le guardie di terze parti aggiungono protezione. Conforme a CE, CCC, UL.
I motori inverter sintonizzano l'aria calda per il forno a riflusso ad aria calda senza piombo per la saldatura di PCB. Fonte di gas zero, coperchio del motore sollevabile con supporto asta. Le parti importate garantiscono un lavoro regolare e correzioni basse. L'opzione del sistema di flusso mantiene la camera pulita. Il circuito di velocità chiuso mantiene la precisione. Disponibile supporto centrale, doppie guide, raffreddamento ad acqua esterno. Questo forno a rifusione SMT si adatta a tutti i tipi di saldatura nelle linee.
| Caratteristica
Nel forno a rifusione SMT, il PC si collega al PLC Siemens per mantenere il calore con una precisione di 0,7°C. Ciò mantiene elevata la stabilità e previene i problemi di saldatura su PCB. Il sistema tiene traccia di ogni corsa, analizza le curve di temperatura e prevede tramite simulazione. Segnalazione immediata dei guasti per soluzioni rapide. Tutti i dati vengono salvati automaticamente per controlli successivi. Il movimento della tavola in tempo reale viene visualizzato sullo schermo. Il cambio di lingua rende tutto più semplice per qualsiasi utente. Le password proteggono le impostazioni dalle modifiche. Il controllo dell'intero processo viene eseguito ininterrottamente. La diagnosi integrata individua tempestivamente i problemi. Questo controllo funziona per lavori pesanti senza piombo. I risultati corrispondono lotto dopo lotto. Gocce di rifiuti da giunti difettosi. La produzione aumenta nelle linee occupate. Gli utenti fanno affidamento su di esso quotidianamente. Il forno a riflusso ad aria calda per la saldatura di PCB rimane sempre esatto. Funzionalità extra come il piano di test virtuali sono sicuri.
Sistema di riscaldamento efficiente
I moduli superiori del forno a riflusso SMT progettano i migliori spazi tra le zone per un calore uniforme. La ripetibilità rimane elevata su molte schede. Supporta bene vari processi senza piombo. I motori ad aria calda utilizzano inverter per impostare la velocità in base alle necessità. Parti interne ed esterne separate per durare più a lungo. Il corpo sigillato ha pochi fori per mantenere le prestazioni. La configurazione dell'azoto ricicla all'entrata e all'uscita. Ciò riduce l'uso di gas e l'ossigeno basso. Tutte le aree dal preriscaldamento al raffreddamento ricevono azoto se aggiunto. Collegamenti del condensatore per un flusso pulito. Segue gli standard IPC-7530 e JEDEC. Il consumo di energia diminuisce durante il funzionamento. I sigilli mantengono i dati uguali dopo anni. Ciò rende il forno a rifusione ad aria calda per la saldatura di PCB molto efficiente. PCBs caldo senza punti caldi o freddi.
Il circuito chiuso nel forno di rifusione SMT controlla la velocità esattamente a ±2 mm/min. PCBscivola senza sobbalzi o arresti. Il supporto centrale e la doppia trasmissione aggiungono fermezza. L'opzione di raffreddamento ad acqua esterno migliora i risultati. Nessun gas necessario semplifica l'installazione. Apertura del coperchio del forno tramite motore con barra di sicurezza. Le parti importate di alta qualità funzionano silenziosamente e a lungo. La manutenzione rimane economica e semplice. Non sono necessari strumenti per la maggior parte dei servizi. Vengono visualizzati promemoria per la cura regolare. L'impostazione Economy consente di risparmiare energia. Aggiornamenti sulla visualizzazione dei trasporti in tempo reale. Gestisce orari di produzione prolungati. Adatto a tavole da piccole a grandi. Il throughput della linea aumenta. La configurazione stabile riduce gli errori. Ciò garantisce un forno di riflusso ad aria calda affidabile per la saldatura di PCB. I doppi binari impediscono gli spostamenti.
| SMT Specifiche del forno a rifusione
Modello | L8 | L10 |
Dimensioni (L*P*A) mm | 5000x1300x1530 | 5800x1300x1530 |
Peso | ca. 2100KG | ca. 2315 kg |
Numero di zone di riscaldamento | Su8/In basso8 | Su10/In basso10 |
Lunghezza delle zone di riscaldamento | 3110 mm | 3892mm |
Regolazione della larghezza della guida | Regolazione manuale (Opzione: Automatica) | |
Volume di scarico | 10M3/min*2 Scarichi | |
Sistema di controllo | PLC+computer | |
Metodo di controllo della temperatura | PID+SSR | |
Agente di trasmissione | Catena + Maglia | |
Alimentazione elettrica richiesta | Sistema a 5 fili 3P, N, PE 380 VCA ± 5%, 50 Hz. Altre tensioni su richiesta | |
Potenza per il riscaldamento | 64KW | 80KW |
Consumo energetico | 10KW | 12KW |
Tempo di riscaldamento | Circa 25 minuti | |
Temp. Intervallo di impostazione | Temp. ambiente-- 300°C | |
Trasportatore SMT altezza | 900+/-20 mm | |
Trasportatore SMT Intervallo di velocità | 300~2000 mm/mi | |
Lato binario fisso | Anteriore fisso (Opzione: posteriore fisso) | |
Metodo di raffreddamento | Motore ad aria forzata e ventola (standard) | |
| SMT Elenco delle apparecchiature di linea

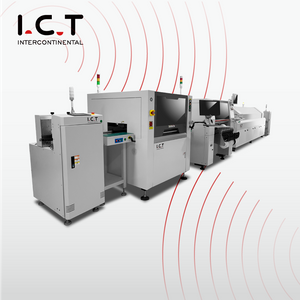

La nostra linea di produzione PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Video sul successo dei clienti

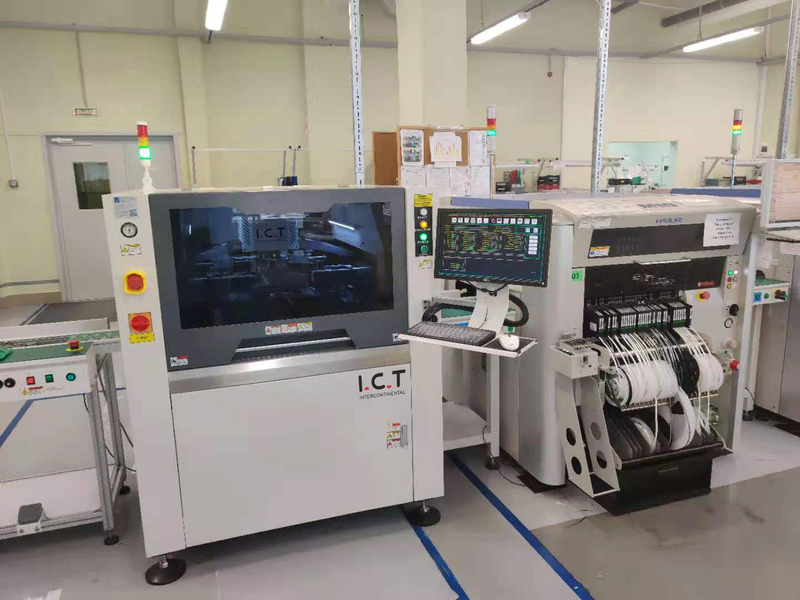

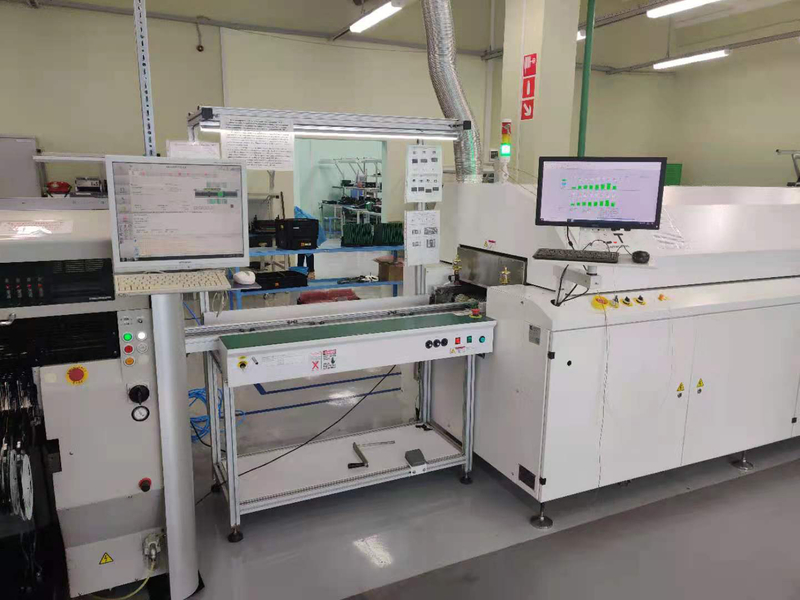

Un cliente dall'Uzbekistan è venuto nel nostro stabilimento I.C.T per vedere la sua nuova linea completa SMT prima della spedizione. Hanno controllato il modello L10, vicino al nostro SMT Reflow Oven in termini di tecnologia e costruzione. L'installazione comprendeva il pick-and-place DECAN S1, la stampante per saldatura 5151, l'ispettore AOI AI-5146, i caricatori NG/OK, i nastri trasportatori, il miscelatore di pasta e l'armadio di conservazione frigorifera. Hanno notato una saldatura perfetta e uniforme dalle zone del forno. Tutte le macchine hanno funzionato senza intoppi e senza interruzioni. I nostri esperti hanno fornito demo e suggerimenti dettagliati sul posto. Il cliente ha apprezzato le elevate prestazioni e l'affidabilità dell'attrezzatura I.C.T. Questo viaggio ha confermato la loro scelta e ha costruito una forte partnership. Il forno a riflusso ad aria calda per la saldatura di circuiti stampati ha impressionato con una qualità di stampa costante.
| Formazione e supporto professionale
I.C.T fornisce il supporto completo per SMT Reflow Oven dall'inizio alla fine. Ci occupiamo dell'installazione, della manutenzione e della formazione presso la vostra sede. Gli ingegneri rispondono rapidamente alle domande tramite telefono o remoto. Modifichiamo i processi per adattarli ai cambiamenti nella produzione. Gli aggiornamenti arrivano quando la tecnologia avanza. I pezzi di ricambio vengono spediti rapidamente in tutto il mondo. I centri di assistenza globali restano pronti. Questo copre tutte le esigenze del forno a riflusso ad aria calda per la saldatura di PCB. I clienti non devono affrontare fermate o preoccupazioni. La formazione sviluppa le competenze dell'utente per le corse quotidiane. Gli strumenti remoti risolvono la maggior parte dei problemi online. Le visite in loco risolvono casi complessi. Documenti e video completi aiutano l'apprendimento. I piani di servizio si adattano a qualsiasi budget.
| Elogio del cliente
I clienti elogiano i nostri ingegneri per aver risolto i problemi in poche ore con conoscenze specialistiche. Il forno a riflusso SMT riceve complimenti per il lavoro costante e i pochi guasti. L'imballaggio utilizza materiali resistenti per arrivare sani e salvi ovunque. Le risposte rapide alle e-mail o alle chiamate creano fiducia. L'aiuto in loco durante l'installazione semplifica l'avvio. La qualità dell'attrezzatura dura anni senza sbiadire. Il forno a riflusso ad aria calda per la saldatura di PCB vince ogni volta per giunti puliti.
| La nostra certificazione
Il nostro forno a rifusione SMT è dotato di approvazioni CE, RoHS, ISO9001 per la sicurezza e l'uso ecologico. I brevetti proteggono i design unici all'interno. Soddisfa anche le specifiche CCC e UL. Test rigorosi controllano ogni parte prima della spedizione. Ciò garantisce la massima affidabilità.
| Informazioni su I.C.T e sulla nostra fabbrica
I.C.T possiede ricerca e sviluppo e produzione in un moderno stabilimento di 12.000 m². Il team di 89 persone comprende 20 ingegneri qualificati. Velocità di crescita dalla fondazione nel 2012. Serviamo oltre 1600 clienti in 72 paesi. Controlli di qualità rigorosi vengono eseguiti in ogni fase. Il sistema di gestione completo garantisce il miglior risultato. Supporta linee SMT complete con SMT Reflow Oven.
