La scelta tra 2D e 3D AOI dipende dalla complessità dell'attività di ispezione e dai requisiti di budget. I produttori di elettronica spesso scelgono una macchina di prova 2D AOI o una SMT AOI per applicazioni più semplici e sensibili ai costi , dove velocità e affidabilità contano di più. Tuttavia, l'ispezione ottica 3D AOI o automatica diventa essenziale per schede complesse ad alta densità che richiedono rilevamento dei difetti e affidabilità superiori. L'ispezione ottica automatizzata dovrebbe soddisfare le esigenze specifiche della linea di produzione. Quando si confrontano 2D e 3D AOI, i decisori devono valutare la complessità del consiglio di amministrazione, le aspettative di affidabilità e le risorse disponibili.
· 2d AOI usa le immagini piatte da un singolo angolo, rendendole rapide ed economiche per le ispezioni semplici e ad alto volume PCB.
· 3d AOI cattura mappe 3D dettagliate con più telecamere, rilevando difetti nascosti e complessi che 2d AOI spesso perde.
· Scegli 2D AOI per il rilevamento rapido di difetti a livello di superficie su schede standard in cui la velocità e il budget contano di più.
· Opt per 3d AOI quando ispezionano schede complesse e dense che richiedono misurazioni precise altezza e volume per elevata affidabilità.
· Hybrid AOI I sistemi combinano metodi 2D e 3D per bilanciare la velocità, i costi e l'accuratezza per diverse esigenze di ispezione.
· Prendi in considerazione la complessità del consiglio di amministrazione, le esigenze di affidabilità e il budget per selezionare il sistema AOI che si adatta ai tuoi obiettivi di produzione.
· Investire in 3D AOI supporta la prova futura gestendo i componenti miniaturizzati e riducendo le chiamate false di difetto.
· La formazione adeguata e l'integrazione del sistema con il software di fabbrica migliorano l'accuratezza dell'ispezione e semplificano la produzione.
Aspetto | 2d AOI sistemi | 3D AOI sistemi |
Velocità | Più veloce; Ideale per la produzione ad alto volume | Leggermente più lento; I recenti progressi hanno migliorato la velocità |
Costo | Inferiore; tecnologia matura ed economica | Più alto; L'imaging avanzato aumenta gli investimenti |
Rilevamento dei difetti | Solo difetti a livello di superficie; Chiamate false più elevate | Rileva difetti nascosti, volumetrici e superficiali; fino al 30% in più di difetti trovati |
Limitazioni | Nessuna misurazione della profondità; Impossibile ispezionare i giunti nascosti | Costo più elevato; Setup e manutenzione più complessi |
Vantaggi | Throughput elevato; flessibile; Problemi meno ombreggiati | Misurazione accurata di altezza/volume; ispezione completa |

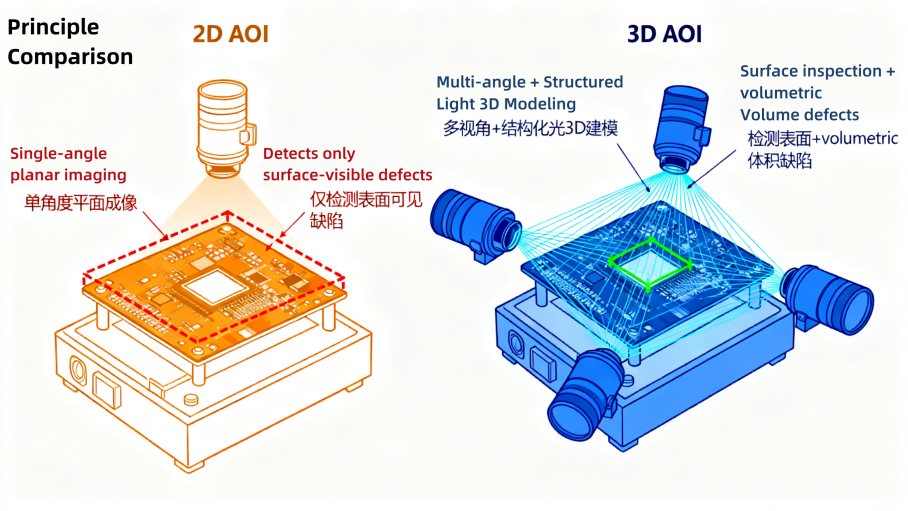

2d AOI cattura immagini piatte usando una singola fotocamera, rendendolo adatto per una rapida ispezione di PCB s standard . Questo metodo eccelle per identificare difetti visibili a livello di superficie come fili mancanti o componenti errati. 3d AOI, d'altra parte, utilizza più telecamere e luce strutturata per creare mappe 3D dettagliate. Questo approccio consente una misurazione accurata di altezza, volume e forma , consentendo il rilevamento di difetti complessi che potrebbero perdere i sistemi 2D. Mentre 2d AOI offre un elaborazione più rapida e un costo inferiore, 3D AOI fornisce un rilevamento di difetti superiori e riduce i falsi positivi, specialmente in ambienti di produzione complessi.
 |
Migliori casi d'uso
La selezione del giusto metodo di ispezione ottica automatizzata dipende dalla complessità del consiglio di amministrazione, dall'affidabilità richiesta e dall'ambiente di produzione.
· 2d AOI migliore per:
o Line di produzione ad alta velocità e ad alto volume in cui i costi e il throughput contano di più.
o Ispezione di semplici o standard PCB S con componenti principalmente a livello di superficie.
o Rilevamento di difetti visibili come componenti mancanti, errori di polarità e posizionamenti errati.
o ambienti in cui il rapido cambiamento e l'ispezione flessibile sono priorità.
· 3d AOI migliore per:
o complesso, densamente popolato PCB s che richiedono una misurazione precisa di giunti di saldatura e altezza dei componenti.
o Applicazioni che richiedono un'elevata affidabilità, come produzione automobilistica, aerospaziale o di dispositivi medici.
o Rilevamento di difetti nascosti o volumetrici, inclusi cavi sollevati, saldatura insufficiente e tomba.
o Le linee di produzione in cui la riduzione delle false chiamate e il miglioramento dei tassi di rilevamento dei difetti sono fondamentali.
Il dibattito AOI 2D vs 3D è incentrato sulla velocità di bilanciamento, i costi e l'accuratezza dell'ispezione. I sistemi 2D AOI rimangono la scelta preferita per applicazioni semplici e ad alto volume. I sistemi 3D AOI offrono prestazioni senza pari per il rilevamento avanzato dei difetti in ambienti difficili. L'ispezione ottica automatizzata continua a evolversi, offrendo ai produttori la flessibilità di soddisfare la loro strategia di ispezione alle esigenze specifiche dei loro e obiettivi di produzione PCB.
2d AOI utilizza telecamere ad alta risoluzione per catturare immagini piatte di circuiti stampati durante il processo di ispezione. Il sistema confronta queste immagini con i dati di riferimento, identificando eventuali differenze che possono indicare difetti. L'illuminazione svolge un ruolo cruciale, in quanto evidenzia le caratteristiche e i potenziali problemi sulla superficie del consiglio. La tecnologia si basa sulla cattura dell'immagine ad angolo singolo , il che significa che ispeziona solo ciò che è visibile dall'alto. Questo approccio consente una rapida ispezione di grandi volumi di schede, rendendolo ideale per ambienti di produzione ad alta velocità.
Un vantaggio chiave di 2d AOI risiede nel suo rapporto costo-efficacia. La tabella seguente delinea i costi tipici associati all'implementazione di 2D AOI in una linea di produzione SMT standard:
Componente di costo | Tipico intervallo di costo (USD) |
Da base a medio livello 2d AOI | $ 3,200 a $ 20.000 |
Sistemi avanzati 2d AOI | $ 30.000 a $ 60.000 |
Esempio: Yush YS-820L | $ 26.000 |
Costi di installazione | $ 5.000 a $ 15.000 |
Licensing software (annuale) | $ 2.000 a $ 12.000 |
Formazione (per dipendente) | $ 1.000 a $ 5.000 |
Questa struttura dei costi rende accessibile 2D AOI per molti produttori, in particolare quelli incentrati sulla produzione ad alto volume.
2d AOI offre diversi punti di forza a beneficio della produzione di elettronica. Il sistema ispeziona le schede molto più velocemente dell'ispezione visiva manuale . I metodi manuali soffrono di affaticamento umano e incoerenza, ma 2d AOI mantiene un elevato throughput e risultati coerenti. La tabella seguente evidenzia le differenze:
Caratteristica | Ispezione visiva manuale | 2d AOI ispezione |
Velocità di ispezione | Più lento a causa della fatica umana e del giudizio soggettivo | Elaborazione e analisi più veloci adatte alla produzione ad alto volume |
Throughput | Limitato dalla velocità e dalla coerenza umana | Rendimento significativamente più elevato che consente ispezioni rapide |
Coerenza | Meno coerente, incline a errori | Alta coerenza senza affaticamento o soggettività |
I produttori valutano 2d AOI per la sua capacità di rilevare i difetti all'inizio del processo , impedendo alle schede difettose di far avanzare e ridurre costose rilassate. Il sistema offre :
· Elevata precisione utilizzando l'elaborazione avanzata delle immagini.
· Velocità di ispezione rapide per la velocità elevata.
· Risultati coerenti e obiettivi.
· Errore umano ridotto.
· Configurazione rapida per diversi progetti di schede.
· Classificazione dei difetti per tipo e gravità.
· Registrazione dei dati per il controllo di qualità.
· Risparmio dei costi a lungo termine.
· Miglioramento continuo della qualità.
· Integrazione senza soluzione di continuità con linee SMT.
· Feedback in tempo reale per la correzione immediata.
· Ispezione senza contatto per proteggere i componenti.
Nonostante i suoi vantaggi, 2d AOI ha limiti . Il sistema non è in grado di eseguire l'ispezione di co-plalanarità vera o fornire dati di misurazione volumetrica. Spesso produce un tasso di chiamate falsi più elevato rispetto ai sistemi più avanzati. Alcune sfide comuni includono:
· Incapacità di ispezionare giunti o difetti di saldatura nascosti sotto i componenti.
· Misurazione di altezza limitata, rendendo difficile valutare parti più alte o di forma irregolare.
· Difetti di saldatura nascosti o nascosti, come piccoli vuoti.
· Aumento delle false chiamate, che richiedono ulteriori passaggi di verifica.
Queste limitazioni significano che 2d AOI funziona meglio per difetti planari e schede semplici. Per assiemi complessi o applicazioni critiche, potrebbe essere necessario integrare 2D AOI con altri metodi di ispezione.
I sistemi 2D AOI svolgono un ruolo vitale nella produzione di elettronica moderna. Le aziende fanno affidamento su AOI 2D per mantenere alta qualità ed efficienza sulle loro linee di produzione. La tecnologia eccelle nell'ispettare i circuiti stampati (PCB S) per difetti a livello di superficie. I produttori scelgono AOI 2D perché offre ispezioni rapide, affidabili e coerenti senza rallentare la produzione.
I produttori di elettronica utilizzano AOI 2D più frequentemente. Il sistema controlla componenti mancanti, posizionamenti errati ed errori di saldatura. Le telecamere ad alta risoluzione e l'elaborazione avanzata delle immagini consentono a AOI 2D di rilevare rapidamente anche piccoli difetti. Questa capacità supporta la produzione ad alto volume, dove la velocità e l'accuratezza sono essenziali.
Suggerimento: 2d AOI è l'ideale per i produttori che devono ispezionare un gran numero di semplici o standard PCB s ogni giorno.
Il seguente elenco evidenzia le applicazioni comuni di AOI 2D nel settore elettronico:
· Assemblaggio della tecnologia a montaggio superficiale (SMT): 2D AOI ispeziona le schede dopo il posizionamento e la saldatura dei componenti. Identifica i componenti fuori luogo, mancanti o distorti.
· Tecnologia a foro attraverso il buco (THT) Ispezione: il sistema controlla l'inserimento corretto e la saldatura di parti a foro attraverso.
· Ispezione della pasta di saldatura: AOI 2D verifica la presenza e l'allineamento della pasta di saldatura prima della saldatura a riflusso.
· Verifica dell'assemblaggio finale: la tecnologia garantisce che tutti i componenti siano presenti e correttamente orientati prima che il prodotto passi alla fase successiva.
· Audit di controllo di qualità: i produttori utilizzano AOI 2D per campionamento casuale e audit per mantenere il controllo dei processi.
L'AOI 2D trova anche uso in altri settori che richiedono un'ispezione rapida a livello di superficie. Tuttavia, la produzione di elettronica rimane il campo primario a causa della necessità di ispezione rapida e ad alto volume PCB. Le industrie di dispositivi automobilistici e medici richiedono spesso ispezioni più avanzate, quindi tendono a utilizzare 3D AOI per schede complesse con giunti nascosti.
Un tipico flusso di lavoro AOI 2D prevede i seguenti passaggi:
1. Il sistema cattura un'immagine piatta di PCB usando una fotocamera ad alta risoluzione.
2. Il software di elaborazione delle immagini confronta l'immagine acquisita con un riferimento.
3. Il sistema contrassegna le differenze come potenziali difetti.
4. Operatori Revisione delle schede contrassegnate per ulteriori azioni.
2D AOI fornisce una soluzione economica per rilevare difetti all'inizio del processo. Prendendo errori prima dell'assemblaggio finale, i produttori riducono la rielaborazione e lo scarto. La tecnologia supporta un miglioramento continuo e aiuta le aziende a soddisfare rigorosi standard di qualità.
I sistemi 3D AOI utilizzano tecniche di imaging avanzate per acquisire informazioni dettagliate sui circuiti stampati. Questi sistemi impiegano più telecamere e luce strutturata, come la tecnologia Moiré, per scansionare la scheda da diversi angoli. Koh Young's 3D AOI , ad esempio, utilizza la tecnologia moiré multi-proiezione proprietaria per generare dati volumetrici veri. Questo approccio misura l'altezza, il volume e la coplanarità di giunti e componenti di saldatura. Le telecamere ad alta risoluzione, a volte con una risoluzione di 8 µm o 15 µm , consentono una misurazione precisa anche delle parti più piccole. L'estensione dell'asse z aumenta l'intervallo di misurazione dell'altezza, rendendo possibile ispezionare componenti alti. Algoritmi specializzati elaborano i dati 3D, misurazione dell'altezza del perno, altezza del filetto di saldatura e rilevamento di ponti. Il sistema esegue imaging e ispezione in parallelo, che consente misurazioni 3D rapide e accurate. Questo imaging basato sulla profondità migliora significativamente l'accuratezza del rilevamento dei difetti riducendo le false chiamate e le fughe.
3d AOI offre diversi vantaggi per la produzione di elettronica, specialmente quando si ispezionano PCB s. La tecnologia fornisce un'elevata precisione e precisione nel rilevamento dei difetti. Cattura dati topografici dettagliati, consentendo l'ispezione di variazioni di altezza e caratteristiche di superficie che sono fondamentali in assiemi complessi. 3D AOI rileva difetti tridimensionali come deformazione, flessione e lead sollevati-esse che 2d AOI spesso mancano. Il sistema ispeziona non solo la superficie superiore ma anche i lati e la parte inferiore dei componenti, consentendo il rilevamento di difetti come la tomba e le parti distorte. Gli algoritmi software avanzati, tra cui l'apprendimento automatico , migliorano l'accuratezza del rilevamento dei difetti e l'adattabilità. I sistemi 3D AOI offrono velocità di ispezione più rapide rispetto ai metodi manuali e non richiedono un contatto fisico, preservando i componenti delicati. L'adattabilità di 3d AOI si adatta alle industrie con complessità PCB in evoluzione, come dispositivi automobilistici, aerospaziali e medici. Rispetto all'ispezione a raggi X automatizzata, 3D AOI rimane più conveniente per l'ispezione superficiale pur fornendo un'analisi dettagliata.
Suggerimento: 3D AOI eccelle nell'identificare difetti tridimensionali che incidono sull'affidabilità nelle applicazioni ad alta densità e ad alta affidabilità.
Nonostante i suoi punti di forza, 3d AOI ha alcune limitazioni. I sistemi sono più complessi e costosi di 2d AOI, con conseguenti maggiori costi iniziali di investimento e manutenzione. 3D AOI richiede una maggiore potenza computazionale per elaborare i grandi volumi di dati 3D, che possono rallentare la velocità di ispezione. I metodi di scansione, come la triangolazione laser, comportano una scansione di superficie dettagliata e possono ridurre la throughput rispetto a 2D AOI. Questi fattori rendono 3D AOI meno adatti a linee di produzione semplici e ad alta velocità in cui il costo e la velocità sono le priorità principali. I produttori devono valutare queste limitazioni rispetto alla necessità di un rilevamento avanzato dei difetti e di ispezione completa.
I sistemi 3D AOI sono diventati strumenti essenziali nella produzione di elettronica moderna. Le loro capacità di imaging avanzate consentono ai produttori di ispezionare assembly complessi con alta precisione. Questi sistemi utilizzano la percezione della profondità e gli angoli di visione multipli per rilevare i difetti che spesso perdono i metodi 2D tradizionali.
Molte industrie fanno affidamento su AOI 3D per i loro compiti di ispezione più esigenti. La tecnologia supporta linee di produzione ad alta velocità, dove migliaia di parti si muovono attraverso l'ispezione ogni ora. Gli operatori ricevono un feedback immediato, che li aiuta a regolare i processi e mantenere standard di qualità.
Nota: 3D AOI mantiene la velocità di ispezione senza sacrificare la precisione, rendendola ideale per gli ambienti ad alto rendimento.
I produttori scelgono AOI 3D per diverse applicazioni critiche:
· Alte densità SMT e SMD linee di assemblaggio, in cui i componenti miniaturizzati e densamente confezionati richiedono un'ispezione precisa.
· Rilevazione di difetti come polarità impropria, disallineamento e parti mancanti, che sono difficili da identificare con i sistemi 2D.
· Misurazione del volume e della forma dell'articolazione di saldatura, superando problemi come riflessi speculatori e ombreggiatura che limitano 2d AOI.
· Compensazione per la guerra e l'interpreflessione del consiglio, che possono causare inesattezze nelle ispezioni 2D.
· Ispezione di schede complesse in settori con requisiti di qualità rigorosi, tra cui elettronica di consumo, settori automobilistici e aerospaziali.
I sistemi AOI 3D eccellono in ambienti in cui l'affidabilità non può essere compromessa. I produttori automobilistici e aerospaziali, ad esempio, dipendono dall'ispezione 3D per catturare difetti nascosti che potrebbero portare a guasti al prodotto. Le aziende di elettronica di consumo utilizzano AOI 3D per garantire che ogni dispositivo soddisfi standard elevati e di sicurezza.
Un tipico flusso di lavoro AOI 3D prevede la scansione della scheda da più angoli. Il sistema crea una mappa 3D dettagliata, misurando l'altezza e il volume di ciascun componente e giunto di saldatura. Gli algoritmi avanzati analizzano questi dati, contrassegnando eventuali deviazioni dallo standard. Gli operatori possono quindi rivedere gli elementi contrassegnati e intraprendere azioni correttive.
La flessibilità di AOI 3D consente di adattarsi a nuovi progetti di scheda e requisiti di produzione in evoluzione. Man mano che i componenti elettronici diventano più piccoli e più complessi, l'ispezione 3D garantisce che la qualità rimanga coerente. I produttori beneficiano di chiamate false ridotte, miglioramento del rilevamento dei difetti e processi di produzione ottimizzati.
Suggerimento: 3D AOI è la scelta preferita per i produttori che necessitano di ispezioni precise e affidabili in ambienti di produzione freschi e freschi.
Funzionalità di rilevamento Impostare le basi per qualsiasi sistema di ispezione ottica automatizzata. Nel confronto AOI 2D vs 3D, ogni metodo offre punti di forza e di debolezza unici. I sistemi AOI 2D si basano sull'imaging top-down per identificare difetti a livello di superficie. Questi sistemi eccellono nel individuare componenti mancanti, errori di polarità e errata applicazione in pasta di saldatura. Tuttavia, lottano con difetti nascosti o volumetrici perché mancano di percezione della profondità.

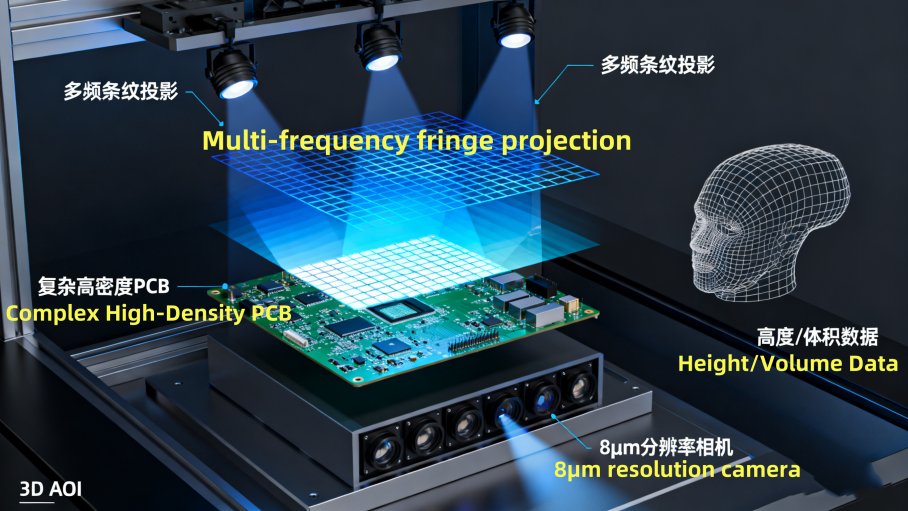

I sistemi AOI 3D utilizzano la luce strutturata e più telecamere per creare una mappa tridimensionale della scheda. Questo approccio consente una misurazione precisa dell'altezza dei componenti, della coplanarità e del volume di saldatura. Di conseguenza, AOI 3D rileva problemi come pin sollevati, saldatura insufficiente e warpage del pacchetto, definisce che AOI 2D spesso manca.
La tabella seguente evidenzia le differenze nei tassi falsi positivi e l'accuratezza del rilevamento dei difetti:
AOI Tipo di sistema | Tasso falso positivo | Precisione del rilevamento dei difetti | Note sui falsi negativi |
Legacy 2d AOI (basato sulle regole) | Fino a ~ 50% | ~ 85–90% | Più alto a causa della mancanza di informazioni sulla profondità |
3d AOI | Ridotto a meno del 10% (4-6%) | 97–99% | Inferiore a causa dei dati di profondità 3D |
I sistemi AOI 3D riducono significativamente falsi positivi e migliorano il rilevamento complessivo dei difetti. I produttori che richiedono funzionalità di ispezione avanzate spesso scelgono AOI 3D per le sue prestazioni superiori.
Nota: AOI 3D fornisce un'ispezione più completa catturando difetti di superficie e volumetrici, rendendolo ideale per assiemi complessi.
La velocità e il costo svolgono un ruolo critico nella selezione di un sistema AOI. I sistemi AOI 2D vs 3D differiscono notevolmente in queste aree. 2D AOI offre velocità di ispezione più rapide e investimenti iniziali più bassi. Questi sistemi richiedono una configurazione meno complessa e una formazione minima dell'operatore. I produttori possono distribuire rapidamente AOI 2D in ambienti ad alto volume.
I sistemi AOI 3D richiedono un prezzo di acquisto iniziale più elevato e una configurazione più specializzata. La tecnologia richiede calibrazione, formazione in corso e maggiore potenza computazionale. I costi di manutenzione tendono anche ad essere più elevati a causa della complessità del sistema. Tuttavia, AOI 3D offre capacità di ispezione migliorate e può ridurre i difetti costosi nel tempo.
La tabella seguente confronta il costo totale della proprietà e le richieste operative:
Aspetto | 2d AOI sistemi | 3D AOI sistemi |
Prezzo di acquisto iniziale | Inizia circa $ 3.200 | Può superare $ 110.000 |
Costo di manutenzione annuale | $ 5.000 a $ 15.000 (fascia bassa) | $ 5.000 a $ 15.000 (fascia alta) |
Setup standard | Setup, calibrazione e formazione specializzati | |
Richieste operative | Complessità inferiore | Maggiore complessità, conoscenza specializzata |
Considerazione del ROI | Costi più bassi e di manutenzione | Costi più elevati, ma miglioramento del rilevamento dei difetti |
I sistemi AOI 3D richiedono un investimento maggiore ma offrono vantaggi a lungo termine attraverso un miglioramento del rilevamento dei difetti e una ridotta rielaborazione. I produttori più piccoli possono preferire AOI 2D per la sua convenienza e facilità d'uso.
L'idoneità dell'applicazione dipende dal tipo di assemblaggio della scheda circuit stampata e dalle capacità di ispezione richieste. I sistemi AOI 2D vs 3D soddisfano ciascuno diverse esigenze di produzione. 2D AOI funziona meglio per gruppi più semplici PCB con caratteristiche principalmente a livello di superficie. Questi sistemi forniscono ispezione rapida ed economica per le schede standard e le prime fasi della linea SMT.
L'AOI 3D eccelle nell'ispezione di assiemi complessi che richiedono misurazione della profondità e controlli di coplanarità. La tecnologia identifica difetti che coinvolgono altezza dei componenti, volume di saldatura e warpage. Industrie come i dispositivi automobilistici, aerospaziali e medici spesso fanno affidamento su AOI 3D per soddisfare severi standard di qualità.
La tabella seguente riassume quale tipo AOI si adatta a ciascuna applicazione:
AOI tipo | Adatti PCB Tipi di assemblaggio | Capacità di ispezione chiave | Ragionamento |
2d AOI | Assemblee 3D meno semplici PCB con funzionalità 3D meno complesse | Difetti a livello di superficie come errata applicazione della pasta di saldatura, errori di polarità, parti mancanti | Costo conveniente e veloce; distribuito all'inizio della linea SMT; limitato all'imaging top-down |
3d AOI | Assemblee più complesse PCB che richiedono misurazione della profondità e controlli di coplanarità | Difetti che coinvolgono altezza dei componenti, volume, ramirità come saldatura insufficiente, pin sollevati, warpage del pacchetto | Utilizza telecamere strutturate e multi-angolo per un preciso rilevamento di difetti 3D |
Suggerimento: i produttori dovrebbero corrispondere al loro sistema di ispezione ottica automatizzata alla complessità delle loro schede e ai requisiti di affidabilità del loro settore.
La decisione 2D vs 3D AOI modella l'efficacia dell'ispezione e la qualità complessiva dei prodotti finiti. Comprendendo i punti di forza di ciascun sistema, i produttori possono ottimizzare il loro processo di ispezione e ottenere risultati migliori.
I sistemi Hybrid AOI riuniscono le migliori caratteristiche delle tecnologie di ispezione 2D e 3D. I produttori utilizzano questi sistemi per affrontare la crescente complessità delle moderne circuiti stampati. Combinando due metodi di ispezione in una sola macchina, i sistemi ibridi AOI offrono un controllo di qualità flessibile, efficiente e completo.
I sistemi Hybrid AOI offrono diversi vantaggi chiave:
· 2d AOI fornisce imaging affidabile e di alta qualità per componenti visibili . Funziona bene per rilevare semplici difetti e mantenere bassi i costi di ispezione.
· 3D AOI estende le capacità di ispezione a giunti saldati nascosti, misurazioni di altezza e rilevamento di difetti complessi. Trova problemi che 2d AOI non possono vedere.
· I sistemi ibridi applicano 2D AOI dove è sufficiente e passa a 3D AOI per l'ispezione avanzata. Questo approccio consente di risparmiare tempo e denaro migliorando la copertura dei difetti.
· I produttori possono ispezionare i prodotti in modo rapido ed efficiente, abbinando il metodo di ispezione alle esigenze specifiche di ciascuna area del consiglio.
Il sistema YAMAHA Motor's YRI-V Hybrid AOI dimostra come questa tecnologia funziona in pratica. L'YRI-V integra l'ispezione 2D e 3D con una fotocamera angolare a 4 dirigi e un proiettore 3D a 8 direzioni. Questa configurazione raggiunge la velocità e la precisione di ispezione leader del settore. Il sistema eccelle nell'ispettare componenti ultra-piccoli, tiri fine e finiture della superficie specchio, che sono difficili per i tradizionali sistemi AOI. L'automazione basata sull'intelligenza artificiale nella YRI-V semplifica la creazione e la messa a punto dei dati di ispezione. Gli operatori hanno bisogno di un'abilità meno specializzata, rendendo il sistema più facile da usare. L'approccio ibrido supporta un'ispezione rapida e precisa di diversi e complessi componenti PCB. Soddisfa le esigenze della moderna produzione SMT, in cui le schede sono più piccole, più dense e più funzionali che mai.
SUGGERIMENTO: Hybrid AOI I sistemi aiutano i produttori a bilanciare la velocità, i costi e l'accuratezza dell'ispezione. Forniscono una soluzione pratica per la sfida AOI 2D vs 3D nel settore elettronico di oggi.
I sistemi ibridi AOI continuano ad evolversi. Man mano che PCB s diventano più complessi, questi sistemi svolgeranno un ruolo più importante nel garantire la qualità e l'affidabilità del prodotto. I produttori che investono in ibrido AOI ottengono la flessibilità di adattare la loro strategia di ispezione man mano che la tecnologia avanza.

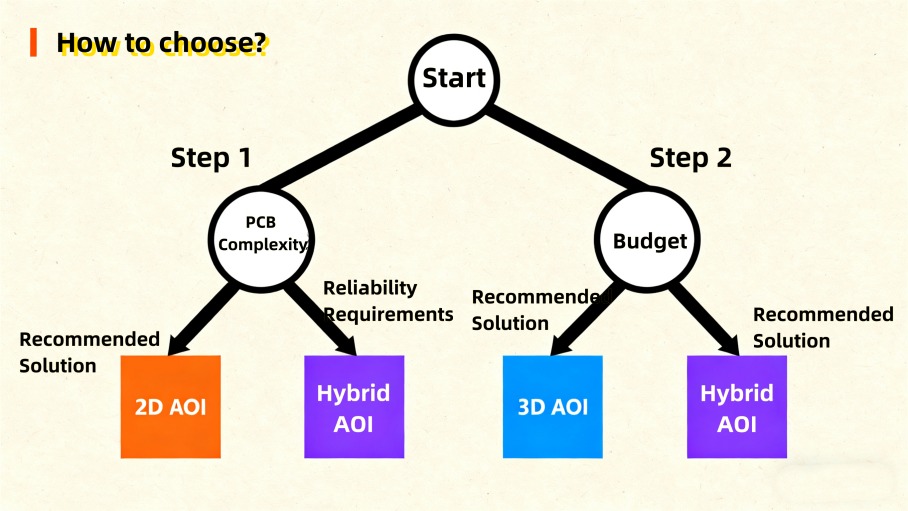

La complessità della scheda svolge un ruolo centrale nella selezione del sistema AOI destro per qualsiasi gruppo di circuiti stampati. Con l'aumentare del numero di componenti, densità e utilizzo delle tecnologie di pacchetto avanzate, i produttori hanno bisogno di dati di ispezione affidabili e ripetibili. Le schede semplici con componenti principalmente a livello di superficie beneficiano di 2d AOI . Questi sistemi utilizzano l'imaging top-down per verificare la presenza di parti mancanti ed errori di saldatura. Offrono ispezioni rapide e risparmi sui costi, rendendoli ideali per la produzione PCB ad alto volume.
Tuttavia, con l'aumentare della complessità, 2d AOI affronta sfide. Le ombre, le variazioni di illuminazione e la mancanza di informazioni di profondità ne limitano l'efficacia. Complesso PCB S spesso presentano componenti miniaturizzati, layout densi e design multistrato. In questi casi, 3d AOI diventa essenziale. I sistemi 3D AOI utilizzano più telecamere o tecnologia laser per acquisire dati di altezza e volume . Ciò consente loro di rilevare difetti come la deformazione, i lead sollevati e le questioni di coplanarità , problemi che 2d AOI non possono vedere.
I produttori di settori come l'elettronica automobilistica e industriale si basano su 3D AOI per schede complesse. Questi sistemi forniscono dati di misurazione completi che soddisfano gli standard IPC-610. Ciò consente il rilevamento precoce della deriva del processo e supporta obiettivi difettosi zero.
AOI Sistema | Complessità minima della scheda in genere gestita | Complessità della scheda massima tipicamente gestita |
2d AOI | Schede più semplici con ispezioni a livello di superficie; efficace per rilevare componenti mancanti ed errori di saldatura; dà la priorità alla velocità e al rapporto costo-efficacia | Schede meno complesse senza difetti volumetrici o legati all'altezza; generalmente non adatto per le schede multistrato o ad alta densità |
3d AOI | Consigli di amministrazione che richiedono ispezione volumetrica compresa la misurazione dell'altezza; Adatto per rilevare difetti complessi come letti sollevati e problemi di coplanarità | Layout di schede ad alta densità, multistrato e complessi che richiedono un rilevamento dettagliato dei difetti 3D; Utilizzato nei settori dell'elettronica automobilistica e industriale |
Suggerimento: per alta densità, multistrato o miniaturizzato PCB S, 3D AOI fornisce l'accuratezza della misurazione e il rilevamento dei difetti necessari per l'ispezione affidabile.
I requisiti di affidabilità differiscono tra i settori e influenzano direttamente la selezione AOI. Settori come i dispositivi automobilistici, aerospaziali e medici richiedono i più alti livelli di affidabilità del prodotto. In questi campi, anche un singolo difetto può portare a costosi richiami o problemi di sicurezza. AOI i sistemi devono fornire risultati di ispezione coerenti e accurati per soddisfare standard di qualità rigorosi.
Diversi fattori modellano l'affidabilità nella selezione AOI :
Fattore | Spiegazione |
Tipo di ispezione | Determina se il AOI ispeziona al livello di scheda, componente o SMT, abbinando le esigenze del settore. |
Risoluzione dell'immagine | L'alta risoluzione è fondamentale per rilevare piccoli difetti comuni nei settori ad alta affidabilità. |
Velocità di ispezione | Deve abbinare la scala di produzione; L'elevato throughput è necessario senza difetti mancanti. |
Caratteristiche di automazione | L'automazione riduce l'errore umano, supportando una qualità costante nelle industrie critiche. |
Precisione e affidabilità | Fondamentale per soddisfare gli standard rigorosi e garantire la coerenza del rilevamento dei difetti. |
Integrazione con altri sistemi | L'integrazione senza soluzione di continuità supporta linee di produzione complesse tipiche nel settore automobilistico/aerospaziale. |
Supporto post-vendita | Il supporto continuo garantisce l'affidabilità a lungo termine nei settori esigenti. |
AOI i sistemi consentono il rilevamento di guasti precoci, che riduce costosi errori di produzione e migliora l'affidabilità dei dispositivi elettronici. Le tecnologie avanzate AOI, tra cui Imaging AI e 3D, si adattano ai progetti complessi PCB e tassi di difetti più bassi. Ad esempio, le apparecchiature AOI possono ridurre i tassi di difetto dal 2% allo 0,5% automatizzando le ispezioni che altrimenti sarebbero manuali e richiedono molto tempo. Questo miglioramento del rilevamento dei difetti porta a una maggiore affidabilità del prodotto e soddisfazione del cliente.
Nota: selezione del sistema AOI destro per le industrie ad alta affidabilità assicura che ogni gruppo di circuiti stampati soddisfi gli standard di qualità più severi.
Il budget rimane una considerazione chiave quando si sceglie tra i sistemi 2D e 3D AOI. 2d AOI offre un investimento iniziale più basso e costi di manutenzione ridotti. Questi produttori di sistemi si adattano alla produzione PCB ad alto volume, sensibile ai costi. Forniscono ispezioni rapide per consigli più semplici, aiutando le aziende a controllare le spese.
I sistemi 3D AOI richiedono un investimento iniziale più elevato. La tecnologia di imaging avanzata e le funzionalità del software si aggiungono al costo. La formazione di manutenzione e operatore aumenta anche le spese. Tuttavia, 3D AOI offre un valore a lungo termine riducendo i tassi di difetti e migliorando l'affidabilità del prodotto. Per il complesso PCB s, l'investimento in 3d AOI spesso paga attraverso un minor numero di guasti e meno rielaborazioni.
I produttori dovrebbero valutare il costo totale di proprietà a causa dei vantaggi di una migliore precisione di ispezione. La selezione di apparecchiature AOI in base al volume di produzione, alla complessità del prodotto e agli obiettivi di affidabilità garantisce che il sistema soddisfi sia i requisiti di budget che di qualità. La formazione adeguata e la manutenzione regolare aiutano a massimizzare il ritorno sugli investimenti.
Suggerimento: per i produttori con budget limitati e schede semplici, 2d AOI offre una soluzione pratica. Per coloro che producono elettronica complessa o che richiedono un'elevata affidabilità, investire in 3D AOI può portare a significativi risparmi a lungo termine.
La selezione di un sistema AOI non riguarda solo le esigenze di ispezione di oggi. I produttori devono anche considerare come i loro investimenti si svolgano man mano che i requisiti tecnologici e del settore si evolvono. L'industria elettronica continua a muoversi verso una maggiore miniaturizzazione, una maggiore densità dei componenti e standard di qualità più rigorosi. Queste tendenze spingono i sistemi AOI per fornire ispezioni più accurate, affidabili e ricche di dati.
I sistemi 2D AOI si basano sul confronto e sul contrasto delle immagini. Questo approccio funziona bene per le schede semplici ma lotta con componenti complessi o miniaturizzati. Di conseguenza, 2d AOI spesso produce tassi di falsi chiamate e fuga più elevate. I sistemi Quasi-3D o 2.5D offrono alcuni miglioramenti ma devono comunque affrontare limitazioni simili. Al contrario, i sistemi True 3D AOI utilizzano l'ispezione basata sulla misurazione. Forniscono dati accurati sull'altezza dei componenti, sul volume del giunto di saldatura e sulla coplanarità. Ciò riduce le false chiamate e le sfuggite, aiutando i produttori a ottimizzare i processi e avvicinarsi alla produzione difettosi zero. Per le aziende che mirano alla produzione di alta qualità, investire in 3D AOI spesso ha senso, anche con costi iniziali più elevati.
La tabella seguente riassume i fattori chiave che influenzano le decisioni AOI a prova di futuro:
Aspetto | Riepilogo |
Driver | Miniaturizzazione, elettronica complessa, domanda di prodotti a defunto zero, crescita nei settori automobilistico/medico |
Sfide | Alto costo iniziale e complessità di 3D AOI, necessità di una programmazione specializzata, aggiornamenti in corso |
Opportunità | Integrazione AI/ML per un migliore rilevamento dei difetti, espansione in imballaggi avanzati, interfacce intuitive |
Tendenze future | Passa a True 3D AOI, ai/ml per analisi predittiva, ispezione in linea in tempo reale, integrazione digitale MES/ERP, focus sulla sostenibilità |
Tendenze del mercato regionale | Asia-Pacifico conduce in volume; Nord America/Europa si concentra su settori ad alto valore e ad alta affidabilità |
Giustificazione degli investimenti | 3d AOI riduce le chiamate false, fornisce dati affidabili, supporta l'industria 4.0, essenziale per la produzione premium |
SUGGERIMENTO: i produttori che pianificano il futuro dovrebbero cercare sistemi AOI che supportano AI e l'apprendimento automatico, l'integrazione dei dati in tempo reale e la compatibilità con i sistemi di produzione digitale.
Man mano che i progressi della tecnologia AOI, i sistemi con software flessibile, hardware modulare e un forte supporto del fornitore si adatteranno più facilmente ai nuovi requisiti. Le aziende dovrebbero inoltre considerare la facilità di aggiornamenti del software, la possibilità di gestire nuovi tipi di componenti e l'integrazione del sistema con le reti di dati di fabbrica. Scegliere un sistema AOI pronto per il futuro aiuta a rimanere competitivi man mano che gli standard del settore e le aspettative dei clienti aumentano.
I produttori dovrebbero selezionare 2D AOI per un'ispezione efficiente ed economica di semplici assemblaggi PCBA, mentre 3D AOI si adattano a schede complesse con rigorose esigenze di qualità . allineando la tecnologia AOI con esigenze di ispezione , complessità del prodotto e budget garantisce risultati ottimali. Le aziende beneficiano di consulenza AOI fornitori, conducendo prove e revisione della calibrazione e del supporto del sistema prima di finalizzare le decisioni. Rivisitare il confronto e la guida decisionale aiutano a garantire che le corrispondono requisiti di produzione in evoluzione della soluzione scelti.
2d AOI ispeziona le schede utilizzando immagini piatte da un singolo angolo. 3D AOI utilizza più angoli e luce strutturata per misurare l'altezza e il volume, rilevando difetti più complessi.
2d AOI non è in grado di rilevare problemi di giunzione di saldatura nascosta. Ispeziona solo le superfici visibili. 3D AOI fornisce informazioni di profondità e può identificare difetti nascosti o volumetrici.
2d AOI funziona meglio per la produzione ad alta velocità e ad alto volume. Offre ispezioni più rapide e costi inferiori. 3d AOI si adatta a linee più lente con schede complesse.
I sistemi 3D AOI richiedono maggiore manutenzione e calibrazione. Le loro telecamere e software avanzati richiedono aggiornamenti regolari. I sistemi 2d AOI hanno una manutenzione più semplice.
AOI I sistemi catturano difetti all'inizio del processo. Impediscono alle schede difettose di andare avanti. Ciò riduce la rielaborazione, riduce i costi e migliora l'affidabilità complessiva del prodotto.
I sistemi ibridi AOI combinano i punti di forza dell'ispezione 2D e 3D. Offrono una copertura flessibile e completa. I produttori con vasta complessità della scheda vedono spesso forti rendimenti dai sistemi ibridi.
Gli operatori hanno bisogno di una formazione di base per 2d AOI. 3D AOI e sistemi ibridi richiedono competenze più avanzate, tra cui la calibrazione e l'uso del software. Molti fornitori forniscono programmi di formazione.
I sistemi più moderni AOI supportano l'integrazione con il software MES o ERP. Ciò consente la condivisione dei dati in tempo reale e il controllo dei processi, supportando le iniziative del settore 4.0.
