Italiano numero Sfoglia:0 Autore:Editor del sito Pubblica Time: 2026-04-17 Origine:motorizzato
Scegliere il forno di rifusione giusto non è solo una decisione tecnica: può creare o distruggere la tua linea di produzione SMT . Molti produttori devono far fronte a giunti di saldatura imprevedibili, resa al primo passaggio fluttuante e costi nascosti di rilavorazione quando il loro forno non corrisponde al volume di produzione o al mix di prodotti. I forni di rifusione in linea offrono una lavorazione continua ad alta velocità per operazioni su larga scala, mentre i forni di rifusione batch forniscono un riscaldamento preciso e uniforme e flessibilità per produzioni di piccoli lotti o prototipi. Comprendendo i pro e i contro dei forni a rifusione in linea rispetto a quelli a rifusione batch, i produttori di elettronica possono ottimizzare la resa PCB, ridurre i costi operativi e garantire una qualità di saldatura costante e senza piombo, trasformando un componente critico dell'apparecchiatura in un vantaggio strategico.
Ma scegliere il forno di rifusione giusto non significa solo scegliere una macchina, ma anche abbinare la tecnologia alle realtà produttive. Diversi design PCB, dimensioni dei lotti e mix di prodotti comportano sfide uniche, dall'instabilità del profilo termico alle rilavorazioni eccessive. Per prendere una decisione informata, i produttori devono comprendere non solo le differenze fondamentali tra i forni a rifusione in linea e quelli batch, ma anche il modo in cui queste differenze influiscono direttamente sulla produttività, sulla resa e sui costi operativi a lungo termine. La sezione successiva analizza i punti critici più comuni nella saldatura a rifusione e mostra perché la scelta del forno gioca un ruolo fondamentale nella loro risoluzione.
La saldatura a riflusso è la fase finale e critica dell"assemblaggio SMT, in cui la pasta saldante si scioglie per creare connessioni permanenti tra i componenti e il PCB. Molti produttori si trovano ad affrontare difetti costosi (deformazione definitiva, ponti di saldatura, bagnatura insufficiente o vuoti eccessivi) soprattutto con le leghe senza piombo che richiedono temperature di picco di 235–250°C. Questi problemi spesso derivano da capacità non corrispondenti dei forni, che portano a ritardi nella produzione, tassi di scarto più elevati e persino resi da parte dei clienti. Sebbene gli errori di posizionamento contribuiscano già ai problemi di assemblaggio, lo scarso controllo del riflusso li aggrava, riducendo la resa del primo passaggio e aumentando i costi di rilavorazione.
La scelta del giusto forno di rifusione, in linea o batch, influisce direttamente sulla produttività, sulla stabilità del profilo termico e sull"efficienza complessiva della linea. Un forno che non soddisfa le esigenze produttive può creare colli di bottiglia, aumentare il consumo di energia e richiedere frequenti interventi manuali che fanno lievitare i costi della manodopera. D’altro canto, allineare le capacità del forno ai volumi di produzione effettivi e al mix di prodotti migliora la coerenza, riduce le rilavorazioni e accelera il time-to-market. Fornitori esperti come I.C.T aiutano i produttori a valutare le loro linee e a selezionare forni di rifusione che massimizzano la resa PCB controllando i costi, trasformando un"apparecchiatura fondamentale in un vantaggio strategico.
I forni a rifusione in linea , noti anche come forni a nastro trasportatore, si integrano direttamente nella linea di produzione SMT . I PCB si muovono continuamente su un trasportatore attraverso più zone di riscaldamento controllate in modo indipendente seguite da sezioni di raffreddamento. La maggior parte dei sistemi dispone di 8-12 zone, controllo preciso della temperatura PID e atmosfera di azoto opzionale.
Perché è importante per la tua produzione:
Fornisce profili termici stabili anche a produttività elevata.
Integrazione perfetta con macchine pick-and-place, sistemi SPI e AOI.
Supporta velocità superiori a 30 pollici al minuto e gestisce in modo efficiente schede complesse ad alta densità.
I forni in linea sono ideali per la produzione continua di grandi volumi , dove coerenza ed efficienza sono fondamentali.
I forni a riflusso batch elaborano un vassoio o un carico di camera alla volta. Gli operatori caricano PCB in una camera sigillata, eseguono un ciclo programmato e scaricano prima di iniziare il lotto successivo. Sebbene questi forni abbiano in genere meno zone, l'intero carico subisce un riscaldamento uniforme senza movimento del trasportatore.
Perché è importante per la tua produzione:
Eccellente uniformità della temperatura per piccole serie e prototipi.
Facili modifiche alle ricette, che lo rendono ideale per linee multiprodotto o di ricerca e sviluppo.
Ingombro compatto, adatto a laboratori o strutture con spazio limitato.
I forni batch sono particolarmente adatti per produzioni a basso volume e ad alto mix o quando la flessibilità e il controllo termico preciso sono più importanti della produttività.

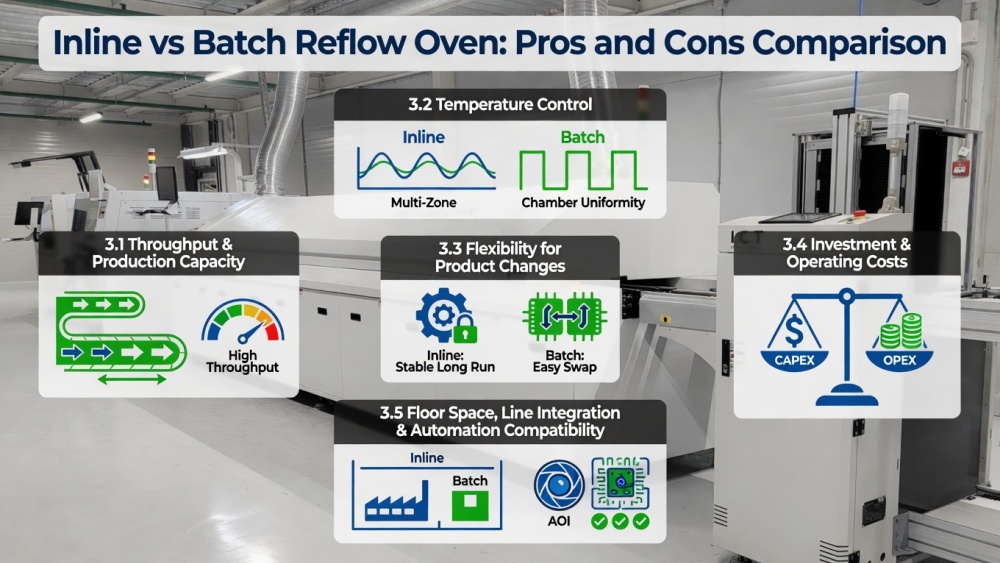

Aspetto | Forno di reflusso in linea | Forno a riflusso batch |
|---|---|---|
Tipo di processo | Flusso continuo del trasportatore | Elaborazione batch discreta |
Produttività tipica | Alto (da centinaia a migliaia di schede all"ora) | Basso (1–15 tavole per ciclo, a seconda delle dimensioni) |
Meglio per | Cicli di produzione stabili e ad alto volume | Piccoli lotti, frequenti cambi di prodotto, prototipazione |
Flessibilità | Inferiore per modifiche ricetta | Alto – facile da regolare per lotto |
Orma | Più grande, richiede spazio sulla riga | Compatto, spesso da banco o autonomo |
Asporto clienti:
In linea : massimizza l'efficienza per la produzione di volumi elevati e a lungo termine.
Lotto : ottimizza la flessibilità, mantieni l'uniformità termica per piccole serie o prototipi.
I forni di rifusione in linea eccellono negli ambienti con volumi elevati, elaborando i pannelli in modo continuo e mantenendo una produzione costante. Ciò riduce i colli di bottiglia e aiuta a rispettare i tempi di consegna serrati nella produzione automobilistica, LED ed elettronica di consumo.
I forni batch sono adatti alla produzione a basso volume o ad alto mix, dove fermarsi per caricare e scaricare ha un impatto minimo. La loro minore produttività diventa un vantaggio in caso di cambi formato frequenti, evitando penalità in termini di tempi di installazione tipici dei sistemi in linea.
Da asporto per il cliente: scegli inline per la produzione di volumi elevati e a lungo termine ; batch per esecuzioni o prototipi flessibili in piccoli lotti.
I sistemi in linea forniscono profili termici ripetibili su lunghe tirature grazie a zone multiple e convezione forzata. Tuttavia, cambiare tipo di scheda può richiedere un'attenta messa a punto per evitare la deriva termica.
I forni batch spesso raggiungono un'uniformità superiore per ciclo, poiché ogni pannello sperimenta condizioni identiche senza variazioni indotte dal trasportatore. Entrambi i tipi possono gestire la saldatura senza piombo, ma i forni batch forniscono un controllo più rigoroso per componenti sensibili o progetti termici complessi.
Apprendimento del cliente: i forni batch eccellono quando il controllo termico preciso è fondamentale; i forni in linea sono affidabili per cicli continui e di grandi volumi.
I forni batch sono altamente flessibili. Gli operatori possono eseguire diversi progetti di schede, regolare rapidamente i profili e testare piccoli lotti senza fermare la linea.
I forni in linea richiedono cambi di formato più lunghi e potrebbero necessitare di pannelli fittizi per stabilizzare il profilo termico, rendendoli meno ideali per cambi di prodotto frequenti. Una volta eseguito un lavoro stabile ad alto volume, i sistemi in linea offrono una coerenza superiore.
Da asporto per il cliente: Lotto per alto mix, piccoli lotti o prototipazione ; in linea per una produzione stabile e ripetitiva.
I forni in linea hanno costi iniziali più elevati a causa delle dimensioni, dei sistemi di trasporto e dei controlli avanzati, ma spesso riducono i costi operativi per scheda grazie alla maggiore produttività e alla riduzione della manodopera.
I forni batch costano meno inizialmente e richiedono meno spazio, ma possono comportare costi per scheda più elevati se ridimensionati a causa di energia e manodopera. Un'analisi del costo totale di proprietà su un periodo di 3-5 anni dovrebbe includere miglioramenti in termini di manutenzione, energia e rendimento.
Apprendimento del cliente: considera l'inline per un ROI a lungo termine nella produzione di volumi elevati ; batch per operazioni a basso volume e attente ai costi.
I forni in linea necessitano di più spazio lineare e si integrano perfettamente con le linee SMT automatizzate, inclusi AOI e i sistemi di ispezione.
I forni batch occupano meno spazio e funzionano in modo indipendente, adattandosi facilmente a laboratori o aree di ricerca e sviluppo. L'inline favorisce la completa automazione , il batch favorisce la flessibilità autonoma.
Asporto del cliente: In linea per linee di produzione integrate e automatizzate ; batch per configurazioni compatte e flessibili.

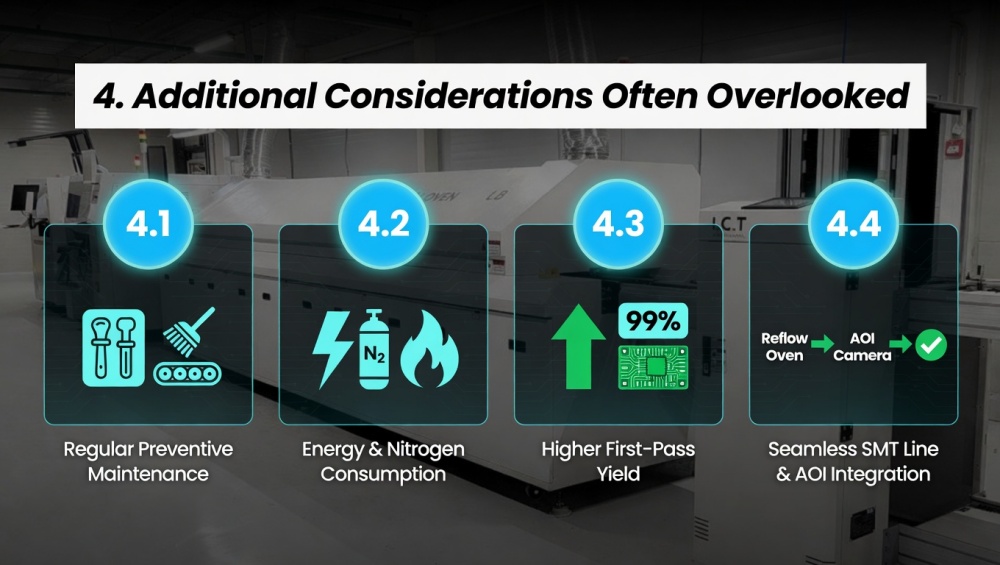

Anche dopo aver selezionato il giusto tipo di forno, diversi fattori spesso trascurati possono avere un impatto significativo sull"efficienza produttiva, sui costi operativi e sulla qualità PCB. Affrontare queste considerazioni in anticipo garantisce che la tua linea SMT fornisca risultati coerenti e massimizzi il ROI.
I sistemi in linea hanno più parti mobili (trasportatori, nastri e motori) che richiedono pulizia e calibrazione regolari. I forni batch sono meccanicamente più semplici ma necessitano comunque di pulizia della camera e controlli del riscaldatore.
Conclusione per il cliente: una manutenzione preventiva regolare preserva l'uniformità della temperatura, previene la contaminazione e mantiene elevata la resa al primo passaggio. Trascurare la manutenzione può erodere rapidamente i vantaggi di qualsiasi tipo di forno.
I forni in linea in genere consumano più energia a causa del funzionamento continuo, sebbene i design moderni con recupero di calore aiutino a controllare i costi. L'azoto (15–35 m³/h a seconda delle dimensioni e del carico) migliora la bagnatura e riduce l'ossidazione nella saldatura senza piombo. I forni batch utilizzano l’azoto in modo efficiente per ciclo, mentre i sistemi in linea richiedono un flusso ottimizzato per bilanciare qualità e consumo.
Apprendimento del cliente: il consumo di energia e gas incide direttamente sui costi operativi. Scegliere il forno giusto e regolarne il consumo è fondamentale sia per l’efficienza in termini di costi che per la qualità della saldatura.
La corretta selezione del forno aumenta la resa del primo passaggio fornendo profili termici coerenti che riducono al minimo i difetti. I forni in linea mantengono la ripetibilità nella produzione di volumi elevati, mentre i forni batch riducono i rischi in fase di sviluppo consentendo test precisi e isolati. Entrambi i tipi contribuiscono all'affidabilità a lungo termine se abbinati a un forte controllo del processo e all'ispezione post-riflusso.
Apprendimento del cliente: la coerenza dei profili termici riduce gli scarti, le rilavorazioni e i ritardi di produzione, traducendosi direttamente in una maggiore redditività e soddisfazione del cliente.
I forni in linea migliorano le linee completamente automatizzate fornendo un flusso continuo, integrandosi naturalmente con i sistemi AOI per un feedback immediato sui difetti. I forni batch funzionano bene come unità autonome o supplementari, consentendo controlli di qualità flessibili senza arrestare la linea principale. I fornitori unici di SMT spesso valutano l'integrazione dell'intera linea per garantire un flusso di materiale e una tracciabilità fluidi.
Apprendimento del cliente: considera come il forno si adatta alla tua linea esistente e ai sistemi di ispezione; una buona integrazione garantisce efficienza e visibilità dei dati in tutte le tue operazioni SMT.

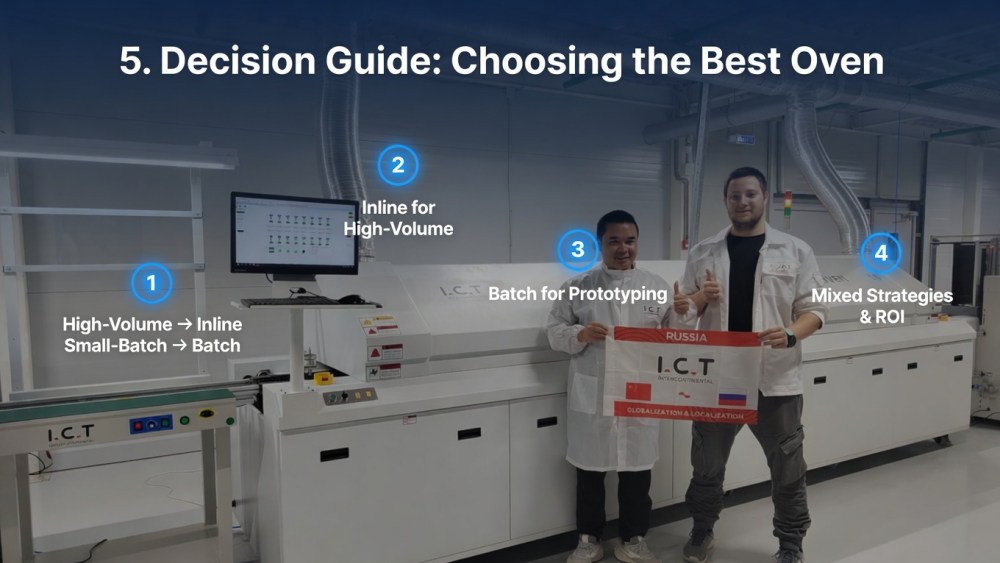

Scenario di produzione | Tipo di forno consigliato | Perché questo funziona per te |
|---|---|---|
Corse stabili e a volume elevato (EMS, automobilistico, LED) | In linea | Garantisce produttività elevata, qualità ripetibile e consegna prevedibile. |
Piccoli lotti o cambi frequenti | Lotto | Offre flessibilità, configurazione rapida e semplici regolazioni delle ricette. |
Prototipazione e ricerca e sviluppo | Lotto | Supporta un"iterazione rapida, un controllo preciso del profilo e un investimento iniziale basso. |
Volume misto alto e basso | Combinazione/Ibrido | Bilancia l"efficienza per le tirature di grandi volumi con la flessibilità per prototipi o piccoli lotti. |
Apprendimento del cliente: utilizza questa tabella per abbinare rapidamente le tue esigenze di produzione al giusto tipo di forno, evitando costosi disallineamenti e garantendo resa ed efficienza ottimali.
Per una guida più dettagliata sulla selezione del forno di rifusione ideale per la tua linea SMT, consulta la nostra guida su come scegliere il forno di rifusione giusto per le linee di produzione SMT.
Per gli impianti che producono centinaia o migliaia di cartoni al giorno, i forni di rifusione in linea garantiscono l'uniformità e la produttività necessarie per rispettare le scadenze di consegna e controllare i costi. Cerca modelli con zone di riscaldamento sufficienti, funzionalità opzionale per l'azoto e una facile integrazione con i sistemi pick-and-place, SPI e AOI.
I forni a rifusione batch sono ideali per laboratori, negozi di prototipi e produttori ad alto mix. Il loro ingombro compatto, il riscaldamento uniforme e i rapidi cambi di ricetta supportano un'iterazione rapida senza ingenti investimenti di capitale, rendendoli perfetti per la ricerca e sviluppo o per frequenti cambi di prodotto.
Alcune operazioni traggono vantaggio dall'utilizzo di forni sia in linea che batch o da investimenti graduali. Valuta il ROI confrontando l'aumento della produttività, i miglioramenti della resa, la riduzione delle rilavorazioni e il risparmio energetico con i costi iniziali di acquisto e configurazione. I fornitori SMT esperti, come I.C.T, possono aiutarti a valutare la tua linea e consigliare soluzioni in linea con le esigenze di produzione attuali e future.
I forni a rifusione in linea eccellono nella produzione di volumi elevati SMT, offrendo una produttività superiore, qualità ripetibile e una perfetta integrazione con le linee automatizzate.
I forni a riflusso batch eccellono negli scenari di piccoli lotti, alta miscelazione o prototipazione, offrendo flessibilità, controllo preciso della temperatura e costi iniziali inferiori.
Fattori come la stabilità della temperatura, il tempo di conversione, il consumo energetico e l"integrazione della linea influiscono tutti sulla resa, sull"efficienza e sul costo totale di proprietà.
Allineare il tipo di forno al volume di produzione effettivo e al mix di prodotti è fondamentale per massimizzare l"efficienza, ridurre al minimo i difetti e aumentare il ROI.
Il supporto professionale è importante: aziende come I.C.T forniscono soluzioni SMT complete, aiutando i produttori a valutare le linee di produzione e a implementare la strategia di rifusione ottimale per ottenere risultati di saldatura senza piombo ad alto rendimento, convenienti e affidabili.
