L"ossidazione è una delle cause nascoste della saldatura a rifusione instabile. Si sviluppa quando le superfici metalliche riscaldate e i materiali di saldatura reagiscono con l"ossigeno. La reazione può ridurre la diffusione della saldatura, indebolire la bagnatura, modificare la forma del raccordo e restringere la finestra del processo.
L"azoto aiuta abbassando la concentrazione di ossigeno intorno al PCB mentre la saldatura viene riscaldata. Questo processo di riflusso a basso contenuto di ossigeno non sostituisce la stampa corretta, il posizionamento dei componenti, il controllo della pasta o la profilazione termica. Offre a queste fasi del processo un"atmosfera più pulita in cui lavorare.
Questa guida spiega come l"azoto riduce l"ossidazione della saldatura, dove si verifica l"ossidazione, come scegliere un target di ossigeno e come dimostrare che il controllo dell"atmosfera sta migliorando l"assemblaggio anziché semplicemente aumentare i costi operativi.
Quando vengono riscaldati cuscinetti di rame, terminazioni dei componenti e polvere di saldatura, l"ossigeno nell"aria circostante può reagire con le loro superfici. La reazione produce pellicole di ossido. Alcune pellicole sono sottili e difficili da vedere, ma possono comunque influenzare il comportamento della saldatura.
La saldatura fusa deve entrare in stretto contatto con la piazzola e la terminazione del componente. Uno strato di ossido può fungere da barriera tra tali superfici. La saldatura potrebbe esitare, arretrare o diffondersi solo su una parte dell"area disponibile.

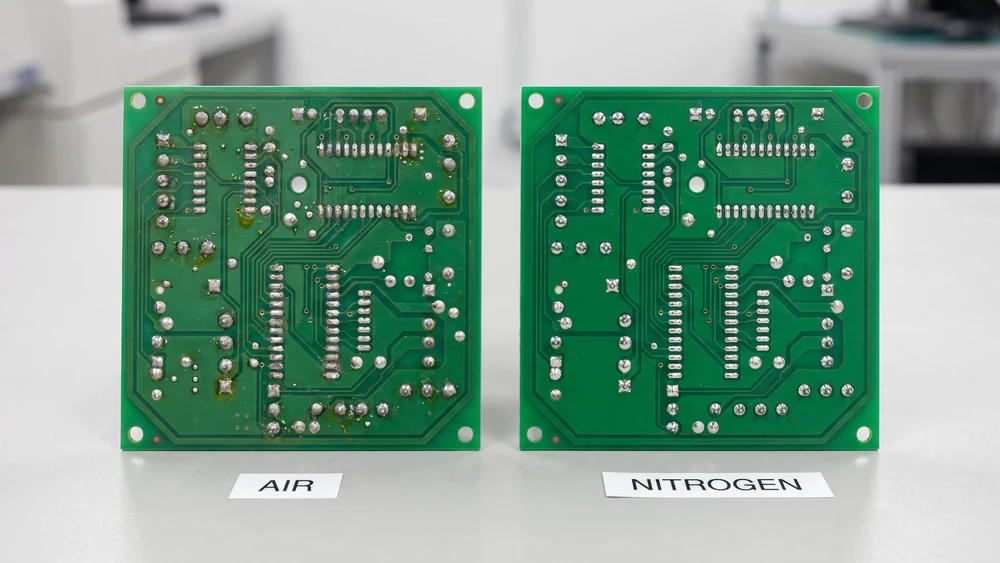

L"ossidazione può contribuire a non bagnare, dewetting, raccordi irregolari, sfere di saldatura, giunti aperti e aspetto incoerente dei giunti. Il difetto esatto dipende dalla finitura del tampone, dalla chimica del flusso, dal profilo della temperatura, dal livello di contaminazione e dal tempo di esposizione.
L’ossidazione non è sempre l’unica causa. Un difetto di ponte può derivare da un eccesso di pasta o da uno scarso allineamento. Un vuoto può derivare da un disegno incollato o da sostanze volatili intrappolate. Una buona risoluzione dei problemi separa i difetti legati all"ossidazione dai difetti creati in precedenza nel processo SMT.
La saldatura senza piombo utilizza spesso temperature più elevate rispetto alla tradizionale saldatura stagno-piombo. Il carico termico più elevato può aumentare la velocità delle reazioni superficiali e imporre maggiori richieste al flusso.
Per questo motivo, il controllo dell"ossidazione diventa più prezioso quando l"assemblaggio utilizza leghe senza piombo, finiture difficili, rame esposto o componenti con aree di terminazione piccole.

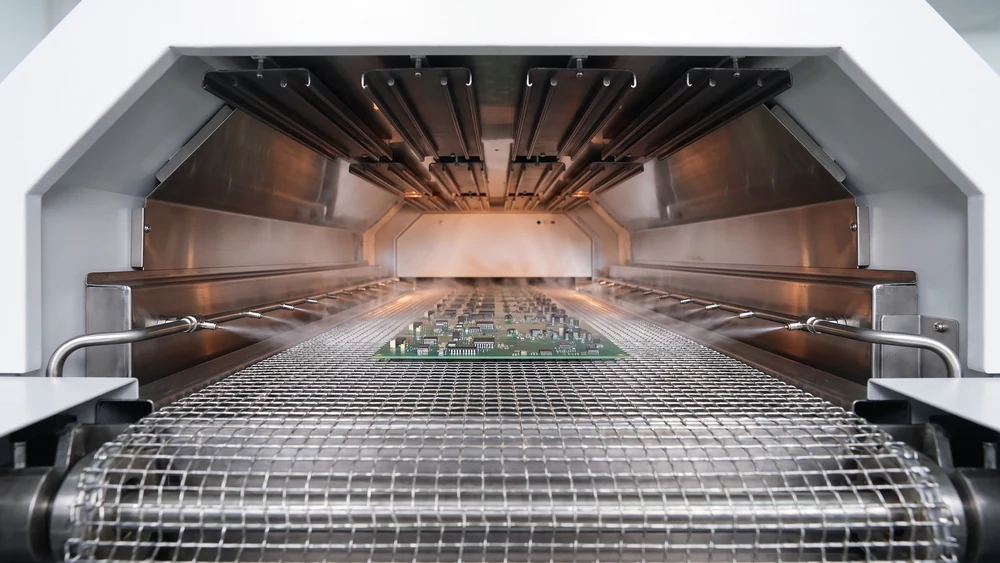

L"azoto viene introdotto nel forno di rifusione attraverso punti di iniezione controllati. Quando l"azoto riempie il tunnel di processo, sposta gran parte dell"aria della stanza. La concentrazione di ossigeno cade attorno alle terminazioni PCB, alla pasta saldante e ai componenti.
Con meno ossigeno disponibile, il tasso di formazione di nuovo ossido si riduce mentre la tavola è calda. Questo è il motivo principale per cui l'azoto riduce l'ossidazione della saldatura.
Il momento più delicato si verifica quando la saldatura è liquida e deve diffondersi sulla piastra. Un"atmosfera povera di ossigeno riduce la pressione di ossidazione durante questa fase. Il flusso può concentrare maggiormente la sua attività sugli ossidi superficiali esistenti invece di combattere continuamente la nuova ossidazione.
Il risultato potrebbe essere una diffusione più rapida, una copertura più completa del pad e una formazione del filetto più uniforme.
L"azoto non può rimuovere impronte digitali, contaminazione ionica, finiture danneggiate o pasta invecchiata. Inoltre, non può riparare un cuscinetto mal progettato o un componente non complanare.
Il controllo dell"atmosfera funziona meglio quando la scheda è pulita, la pasta ha raggiunto il suo ciclo di vita e il profilo termico corrisponde ai limiti della lega e del componente.

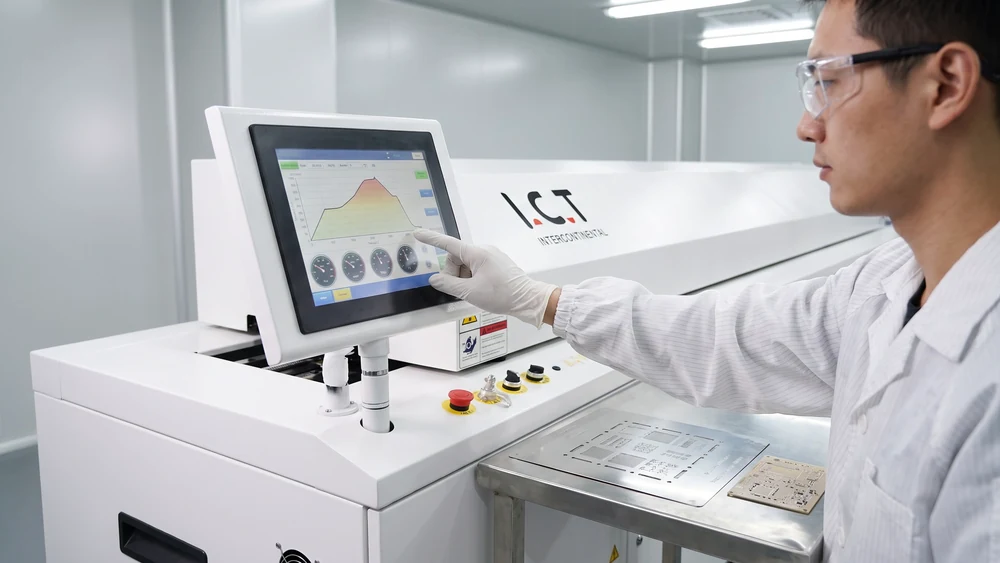

L"ossidazione inizia prima che la saldatura si sciolga. Durante il preriscaldamento, la temperatura del pannello aumenta e i solventi del flusso iniziano a fuoriuscire dalla pasta. Le superfici metalliche esposte rimangono in un ambiente caldo contenente ossigeno per diversi minuti.
Un sistema ad azoto dovrebbe quindi controllare l"atmosfera attraverso l"intero percorso della scheda. La protezione solo della zona con temperature di picco lascia esposte le fasi di riscaldamento precedenti.
Nella zona di immersione le temperature diventano più uniformi e il flusso si attiva. Se l"ossigeno rimane elevato, può formarsi nuovo ossido mentre il flusso lavora per rimuovere l"ossido esistente.
La relazione tra tempo di immersione, attività del flusso e atmosfera è importante. Un"immersione eccessivamente lunga può consumare il flusso prima che la saldatura raggiunga lo stato liquido. Una lettura di ossigeno bassa non può compensare un profilo scarsamente abbinato.
Quando la pasta diventa liquida, la saldatura deve diffondersi sulle superfici previste. Qualsiasi ossido residuo o nuova ossidazione può influenzare questo movimento.
La zona di riflusso di solito riceve molta attenzione perché lì diventano visibili problemi di bagnatura. Tuttavia, il risultato finale riflette l’intera storia termica e atmosferica della tavola.
Dopo il riflusso, la saldatura si raffredda e si solidifica. Le superfici calde possono ancora reagire con l"ossigeno durante il raffreddamento iniziale. Continuare l"azoto attraverso parte dell"area di raffreddamento può proteggere il giunto finché la sua temperatura non scende.
La velocità di raffreddamento deve ancora essere controllata. La protezione dell"atmosfera non sostituisce un profilo di raffreddamento adeguato.

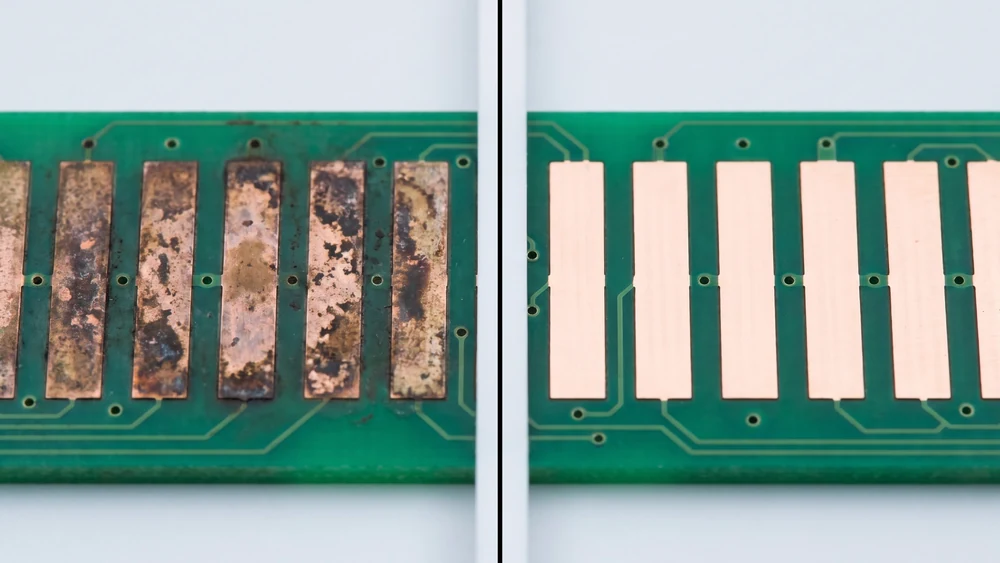

Il rame fresco è altamente reattivo quando riscaldato. La formazione di ossido può ridurre la diffusione della saldatura e rendere un processo precedentemente stabile più sensibile ai tempi di conservazione e alla manipolazione.
Le finiture superficiali protettive riducono l"esposizione diretta, ma non rendono l"insieme immune all"ossidazione. Le superfici danneggiate, porose o contaminate possono comunque creare problemi di bagnatura.
I conduttori dei componenti e le terminazioni terminali possono avere rivestimenti e condizioni superficiali diversi. Alcune parti si bagnano rapidamente nell"aria, mentre altre mostrano un miglioramento misurabile dell"azoto.
Gli assiemi misti devono essere valutati per famiglia di componenti. Un processo che funziona bene per i conduttori ad ala di gabbiano di grandi dimensioni potrebbe non fornire lo stesso margine per le estremità passive piccole o i componenti con terminazione inferiore.
OSP, ENIG, stagno ad immersione, argento ad immersione e altre finiture rispondono in modo diverso al calore e alla conservazione. La finitura, l"età, la storia della manipolazione e la qualità del fornitore influenzano tutti il comportamento dell"ossidazione.
Non dare per scontato che ad ogni finitura si applichi un limite di ossigeno. Utilizza schede rappresentative e confronta i tipi di difetti rilevanti per il prodotto.
Il flusso rimuove gli ossidi superficiali e supporta la diffusione della saldatura. La sua attività dipende dalla chimica, dalla temperatura, dal tempo e dalle condizioni della pasta.
Se la pasta è stata esposta all"umidità, conservata in modo errato o utilizzata oltre il tempo di lavorazione, il fondente potrebbe non funzionare come previsto. L"azoto può ridurre la nuova ossidazione, ma non può ripristinare il flusso esaurito.
I fornitori di pasta possono fornire gli intervalli di atmosfera consigliati. Esaminare la lega, il tipo di polvere, la classificazione del flusso, la temperatura di picco, il tempo al di sopra del liquidus e i requisiti di conservazione.
Per gli assemblaggi SAC impegnativi, l' approccio del riflusso di azoto senza piombo può supportare una bagnatura più stabile quando la pasta e il profilo sono abbinati correttamente.
L"ossidazione è spesso considerata la causa dei difetti causati dalla stampa. Controllare il volume della pasta, l"efficienza di trasferimento, le condizioni dell"apertura, l"allineamento e il supporto della scheda prima di modificare l"atmosfera del forno.
Un processo a basso contenuto di ossigeno può proteggere una buona stampa. Non può trasformare una stampa insufficiente in una giunzione affidabile.
Non esiste un valore di ossigeno universale per ogni processo di riflusso. Alcuni prodotti funzionano bene a poche migliaia di ppm. Assemblee più impegnative potrebbero richiedere un target inferiore.
L’obiettivo dovrebbe derivare da linee guida, requisiti del prodotto, dati di sperimentazione e costi di mantenimento dell’atmosfera. Un numero inferiore è utile solo quando produce un vantaggio qualitativo misurabile.

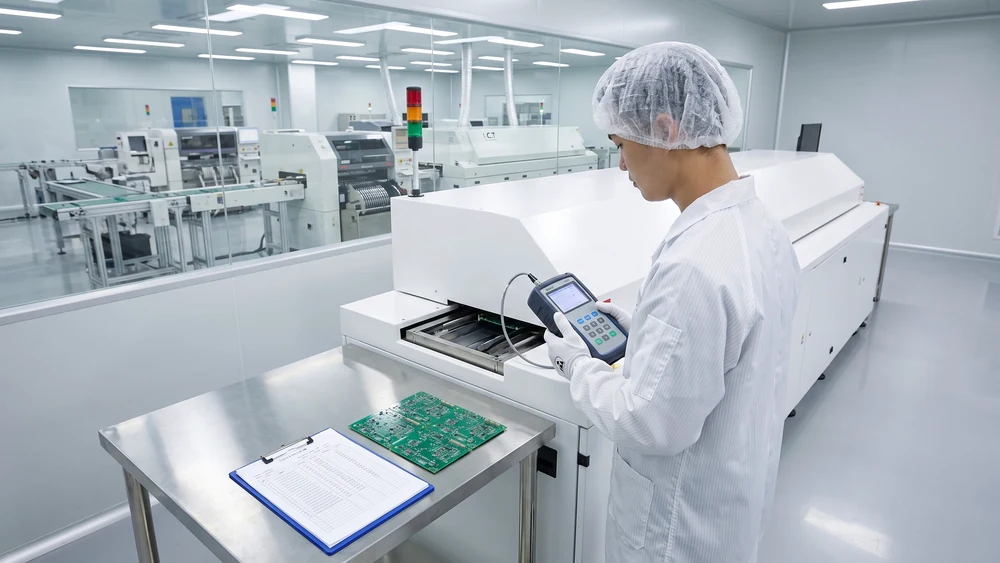

L"ossigeno deve essere misurato in un punto noto in condizioni di normale carico di produzione. Registrare la posizione del sensore, il tipo di scheda, la velocità del trasportatore, le temperature della zona e il flusso di azoto.
Il livello di ossigeno di riflusso dell'azoto deve essere scritto come una specifica di processo completa piuttosto che come un numero di ppm isolato.
Un analizzatore con un filtro contaminato, una linea di campionamento che perde o un sensore invecchiato può produrre dati fuorvianti. Seguire la procedura di calibrazione del produttore e conservare il registro della calibrazione.
Confronta le letture dell"analizzatore con i risultati del processo. Se il display rimane stabile mentre la bagnatura cambia bruscamente, ispezionare il sistema di misurazione e il forno.
Prima di cambiare l"atmosfera, eseguire una linea di base controllata. Utilizza la stessa revisione della scheda, lotto di incollaggio, stencil, programma di posizionamento, profilo, velocità del trasportatore e criteri di ispezione.
Registra il nonwetting, il dewetting, il bridging, le sfere di saldatura, la forma del raccordo, lo svuotamento, la resa al primo passaggio e il tempo di rilavorazione. La linea di base fornisce alla prova sull"azoto un punto di confronto significativo.
Esegui schede rappresentative con l"impostazione attuale e con uno o due target di ossigeno inferiori. Consentire un numero sufficiente di schede per catturare la variazione normale. Un singolo consiglio di amministrazione di successo non è sufficiente per dimostrare la capacità del processo.
Per i prodotti a passo fine, includere nella valutazione i piccoli componenti passivi e i pacchetti più sensibili. I requisiti di assemblaggio a passo fine SMT possono rivelare un vantaggio che non è visibile su componenti di grandi dimensioni.
L"ispezione ottica automatizzata può identificare modifiche al raccordo e al posizionamento. L"ispezione a raggi X aiuta a valutare le articolazioni nascoste e lo svuotamento. Le sezioni trasversali possono mostrare se la saldatura è entrata correttamente in contatto con il pad e la terminazione.
Quando l"affidabilità è fondamentale, aggiungi test di trazione, test di taglio, cicli termici o altri metodi di qualificazione richiesti dalle specifiche del prodotto.
Lo scopo della validazione è definire un intervallo che rimanga stabile durante la variazione normale. Imposta un obiettivo operativo normale, un livello di allerta e un livello di azione.
Se due impostazioni di ossigeno producono la stessa qualità, l"impostazione con un consumo di gas inferiore potrebbe essere la scelta di produzione migliore.
Un forno affidabile dovrebbe fornire un"efficace sigillatura del tunnel, una distribuzione stabile dell"azoto, uno scarico regolabile, il monitoraggio dell"ossigeno, l"uniformità termica e il controllo della ricetta.
Una piattaforma affidabile del forno a rifusione SMT dovrebbe mantenere l'atmosfera selezionata durante il normale caricamento della scheda anziché solo durante una dimostrazione a camera vuota.
L'utilizzo del gas dipende dalla portata, dalle ore di funzionamento, dai cicli di spurgo, dalla modalità standby, dal bilancio dello scarico e dalle perdite. Utilizzare un calcolo del consumo di azoto basato su misurazioni effettive.
Una volta che il processo si è stabilizzato, ispezionare guarnizioni, valvole, filtri e impostazioni di scarico. controllato L'ottimizzazione del flusso di azoto può ridurre i costi senza sacrificare l'obiettivo dell'ossigeno.
Letture elevate possono derivare da guarnizioni danneggiate, coperchi allentati, scarico eccessivo, bassa pressione di alimentazione, filtri bloccati, valvole difettose o un problema di campionamento.
Non risolvere ogni lettura elevata aumentando il flusso di gas. Trova prima la fonte e conferma il risultato dopo la riparazione.
I dati atmosferici sono più utili quando sono collegati ai record di profilo, ispezione e tracciabilità. Una linea di produzione SMT completa può mantenere coerente la ricetta del prodotto dalla stampa fino all'ispezione finale.
Per una produzione flessibile, è necessario valutare l'uniformità dell'atmosfera su entrambi i binari di un forno di rifusione a doppia rotaia senza piombo .
L"azoto riduce principalmente la quantità di nuovo ossido che si forma sul metallo caldo e sulle superfici di saldatura. Non rimuove ogni strato di ossido esistente. Il flusso, la finitura superficiale, la pulizia e il profilo termico determinano ancora il grado di bagnabilità del giunto.
No. Una lettura più bassa può aumentare il margine del processo, ma può anche aumentare il costo del gas senza modificare la qualità. L"obiettivo corretto è il livello pratico più basso che produce un miglioramento stabile e misurabile per l"assemblaggio specifico.
Può ridurre la componente ossidativa del problema, ma non può riparare una finitura danneggiata o contaminata. Confermare la qualità del cartone, la cronologia di conservazione, le condizioni della pasta e il profilo prima di assegnare il difetto solo all"atmosfera.
Una perdita, una modifica dello scarico, una modifica del caricamento della scheda, una caduta di pressione di alimentazione, un guasto della valvola o un problema dell"analizzatore possono aumentare la lettura. Controllare l"intero percorso del gas e confrontare la lettura con la normale condizione di produzione.
No. Molti assemblaggi senza piombo funzionano con successo in aria. L"azoto diventa più prezioso quando temperature più elevate, passo fine, finiture difficili o requisiti di affidabilità lasciano poco margine di processo.
Utilizza un confronto controllato con lo stesso metodo di cartone, incolla, stencil, profilo, caricamento e ispezione. Confronta bagnatura, qualità del raccordo, categorie di difetti, resa al primo passaggio e rilavorazione. Potrebbero essere necessari test di affidabilità per i prodotti critici.
Confermare innanzitutto la lettura dell'ossigeno e le condizioni dell'analizzatore. Quindi controllare le guarnizioni, il flusso, lo scarico, l'età della pasta, la pulizia del cartone, il profilo, il volume di stampa e la finitura superficiale. Registrare i risultati e utilizzare passaggi documentati per la risoluzione dei problemi relativi al riflusso di azoto per mantenere coerente la risposta.
