Il livello di ossigeno è una delle impostazioni più importanti nella saldatura a riflusso di azoto. Influisce sull"ossidazione, sulla bagnatura della saldatura, sulle prestazioni del flusso, sulla stabilità del processo e sui costi operativi. Una lettura bassa può migliorare un assemblaggio difficile, ma il numero più basso possibile non è automaticamente l"obiettivo di produzione corretto.
L"obiettivo giusto dipende dalla pasta saldante, dalla lega, dalla finitura PCB, dal passo dei componenti, dal profilo termico, dal design del forno, dal carico della scheda e dai requisiti di affidabilità. Questa guida spiega come scegliere un livello di ossigeno per il riflusso di azoto, come comprendere le letture dei ppm di ossigeno nel forno a riflusso e come convalidare i requisiti di saldatura a basso contenuto di ossigeno con i dati di produzione.
Quando vengono riscaldati cuscinetti di rame, terminazioni dei componenti e polvere di saldatura, l"ossigeno può reagire con le loro superfici. La reazione crea pellicole di ossido. Anche una pellicola sottile può rendere più difficile la diffusione della saldatura fusa e la formazione di un legame continuo.
Il flusso rimuove gli ossidi durante il riscaldamento, ma l"attività del flusso è limitata. Se la nuova ossidazione si sviluppa più velocemente di quanto il flusso possa gestirla, la bagnatura diventa meno affidabile. Questo è il motivo per cui il controllo dell’atmosfera diventa più importante con l’aumento della temperatura, del tempo di esposizione e della complessità del prodotto.

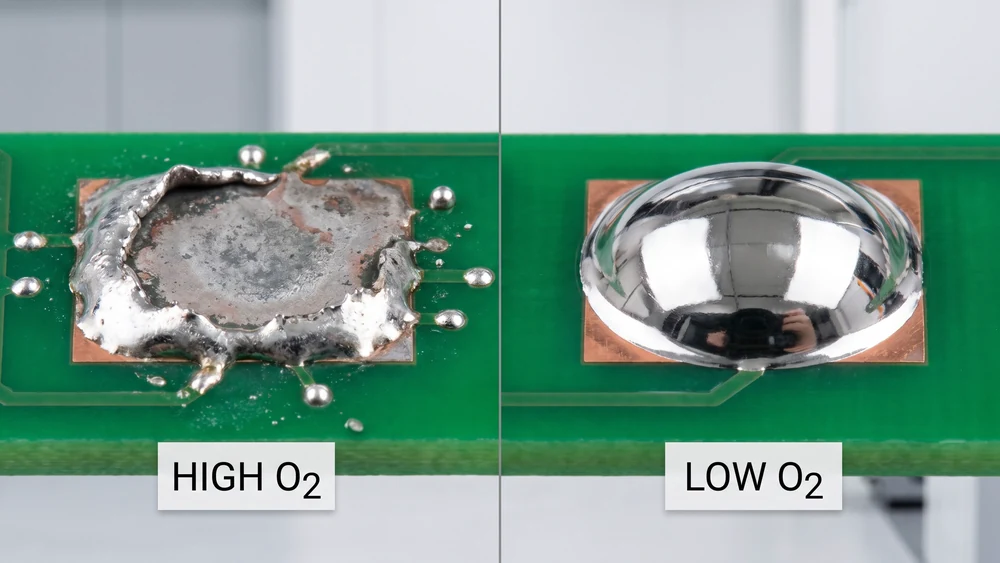

Un elevato contenuto di ossigeno può contribuire a non bagnare, dewetting, raccordi irregolari, sfere di saldatura, giunti aperti e aspetto incoerente dei giunti. Potrebbe anche ridurre il margine disponibile per i processi a passo fine e senza piombo.
L"ossigeno non è la causa di tutti i difetti di saldatura. La formazione di ponti può derivare da un eccesso di pasta o da uno scarso allineamento. Lo svuotamento può essere correlato al disegno incollato o alla fuga volatile. Un"utile analisi del processo separa i difetti legati all"atmosfera dai problemi di stampa, posizionamento e profilo.
L"ossigeno dovrebbe essere gestito come la temperatura, la velocità del trasportatore e il volume della pasta. Definire un valore operativo normale, un limite di avviso e un limite di azione. Documentare inoltre la posizione del sensore e le condizioni di caricamento della scheda utilizzate per ciascuna misurazione.
PPM significa parti per milione. Una lettura di 1.000 ppm significa che l"ossigeno rappresenta circa lo 0,1% dell"atmosfera misurata. Una lettura di 500 ppm rappresenta circa lo 0,05%.
Un ppm inferiore significa che è disponibile meno ossigeno per reagire con le superfici calde. Tuttavia, il valore ha significato solo se misurato in modo coerente. La posizione del sensore, le condizioni della linea di campionamento, la temperatura del forno, l"impostazione dello scarico e il carico della scheda possono influenzare il risultato.
Il valore sullo schermo del forno viene solitamente rilevato in una posizione dell"analizzatore. Potrebbe non rappresentare l"atmosfera in ogni punto del trasportatore. Il livello di ossigeno può essere maggiore in prossimità delle aperture delle porte, degli spazi vuoti nei trasportatori, dei pannelli di accesso o in zone scarsamente sigillate.
Per questo motivo, i team di processo dovrebbero registrare la posizione dell"analizzatore e utilizzare pannelli rappresentativi durante la convalida. Una lettura a camera vuota non è sufficiente per approvare un processo produttivo.
Una lettura stabile entro un intervallo target ragionevole è più preziosa di una lettura brevemente eccellente che non può essere mantenuta. Tendenza del valore di ossigeno durante l"avvio, la produzione normale, il cambio del prodotto, lo standby e l"arresto.
È utile anche il tempo di recupero dopo che la tavola è entrata nel forno. Una linea che raggiunge un valore basso ma si riprende lentamente potrebbe richiedere un"impostazione di carico o scarico diversa.
Molte linee SMT operano nell"intervallo di poche migliaia di ppm. Le applicazioni più impegnative possono raggiungere valori inferiori a 1.000 ppm, mentre i processi speciali possono richiedere diverse centinaia di ppm o meno.
Questi valori sono esempi piuttosto che specifiche universali. Il fornitore della pasta saldante, i requisiti del cliente, il rischio del prodotto e i dati di prova dovrebbero determinare l’obiettivo finale.

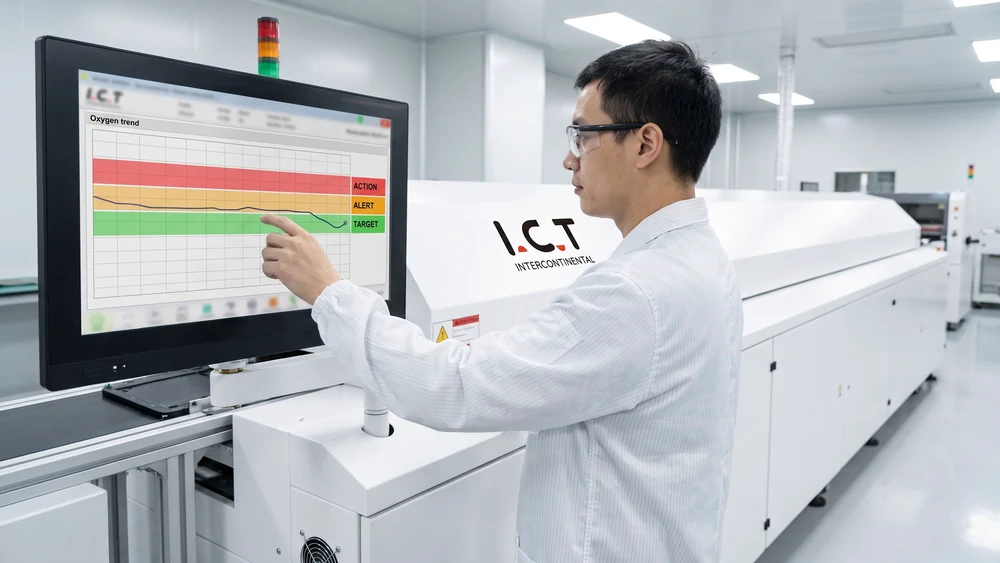

Una specifica pratica può includere un obiettivo normale vicino a 800 ppm, un livello di allerta vicino a 1.200 ppm e un livello di azione vicino a 2.000 ppm. È necessario stabilire i valori effettivi per il prodotto e l"apparecchiatura.
Il target indica agli operatori dove dovrebbe essere eseguito il processo. Il limite di avviso richiede un"indagine. Il limite di azione definisce quando la produzione deve essere interrotta, messa in quarantena o riqualificata.
Una minore quantità di ossigeno può migliorare il controllo dell"ossidazione, ma richiede anche più gas o una migliore tenuta. Se 1.500 ppm e 700 ppm producono la stessa bagnatura e resa, l"impostazione più alta può fornire un migliore equilibrio tra costo e qualità.
L’obiettivo è un processo stabile con un margine sufficiente, non un numero basso scelto senza prove.

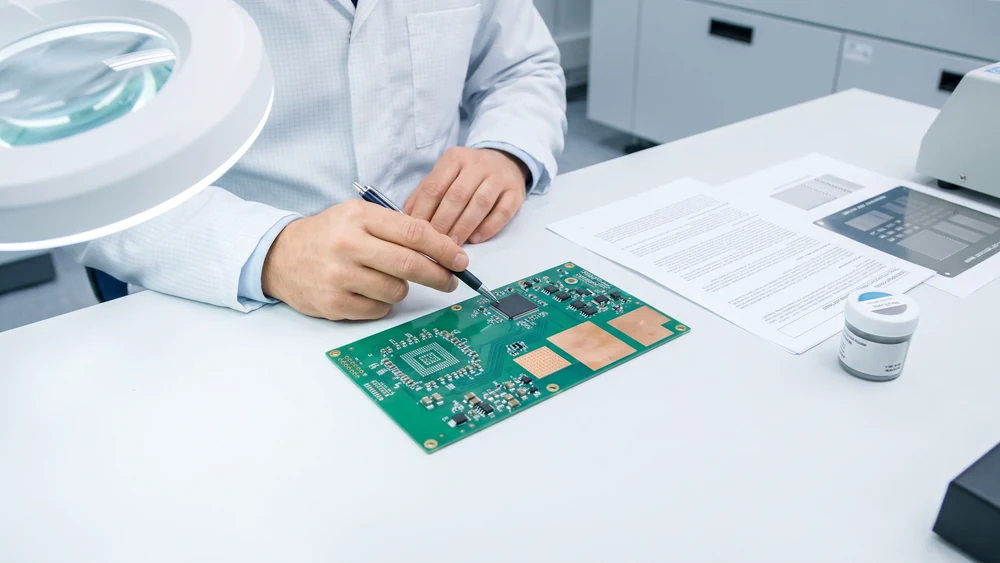

Inizia con la scheda tecnica incolla. Esaminare l"atmosfera, la lega, la temperatura di picco, la velocità di rampa, l"intervallo di immersione e il tempo consigliati al di sopra del liquidus.
Paste diverse possono rispondere in modo diverso allo stesso livello di ossigeno. Un processo sviluppato per un sistema di flusso non dovrebbe essere trasferito ad un altro senza conferma.
Esamina rame esposto, finitura superficiale, cuscinetti termici di grandi dimensioni, pacchetti a passo fine, componenti con terminazione inferiore, connettori, schermature e masse termiche miste.
I prodotti a passo fine spesso hanno un margine di processo inferiore. I requisiti di assemblaggio SMT a passo fine devono essere considerati prima di impostare un limite di ossigeno.
Le leghe SAC senza piombo richiedono generalmente temperature di rifusione più elevate rispetto alle leghe stagno-piombo. Una temperatura più elevata può aumentare la pressione di ossidazione e imporre maggiori requisiti all’attività del flusso.
Per questi assemblaggi, il processo di riflusso di azoto senza piombo può fornire un margine di bagnatura aggiuntivo quando la pasta e il profilo sono selezionati correttamente.
I prodotti automobilistici, medicali, aerospaziali, elettronici di potenza e industriali possono avere requisiti specifici di atmosfera o affidabilità. Le specifiche del cliente devono essere riviste prima di finalizzare la finestra del processo.
Quando non esiste alcun requisito formale di ossigeno, utilizzare i dati sui difetti, i costi di rilavorazione e le prove di affidabilità per determinare se un obiettivo inferiore crea un valore significativo.
Lasciare che il forno raggiunga la stabilità termica. Confermare che la fornitura di azoto abbia pressione e purezza adeguate. Controllare che le porte, i coperchi, i pannelli di accesso e le aperture del trasportatore siano chiusi correttamente.
Registra le temperature della zona, la velocità del trasportatore, il flusso di azoto, il caricamento delle schede e le impostazioni di scarico durante ogni prova formale. Queste variabili rendono la lettura ripetibile.

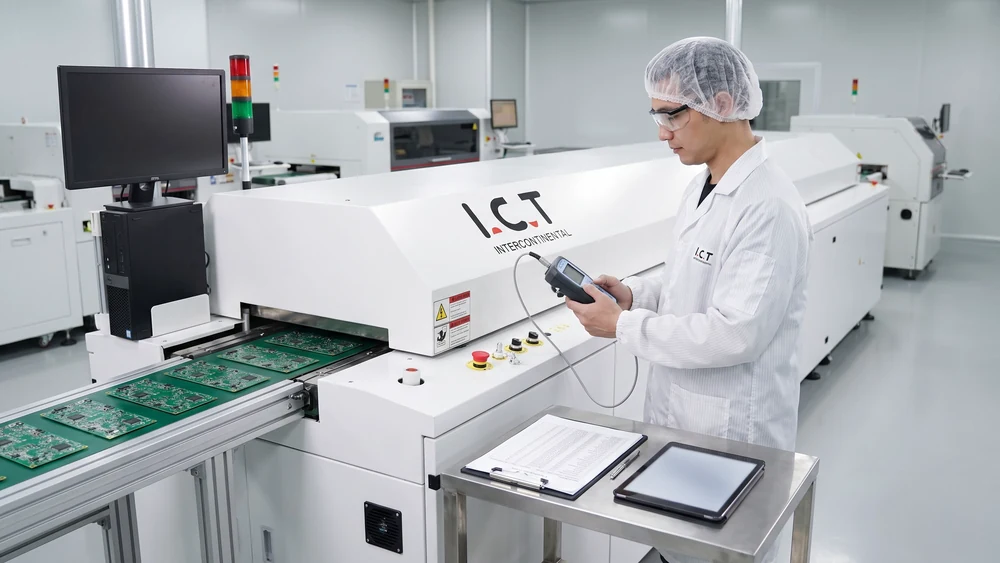

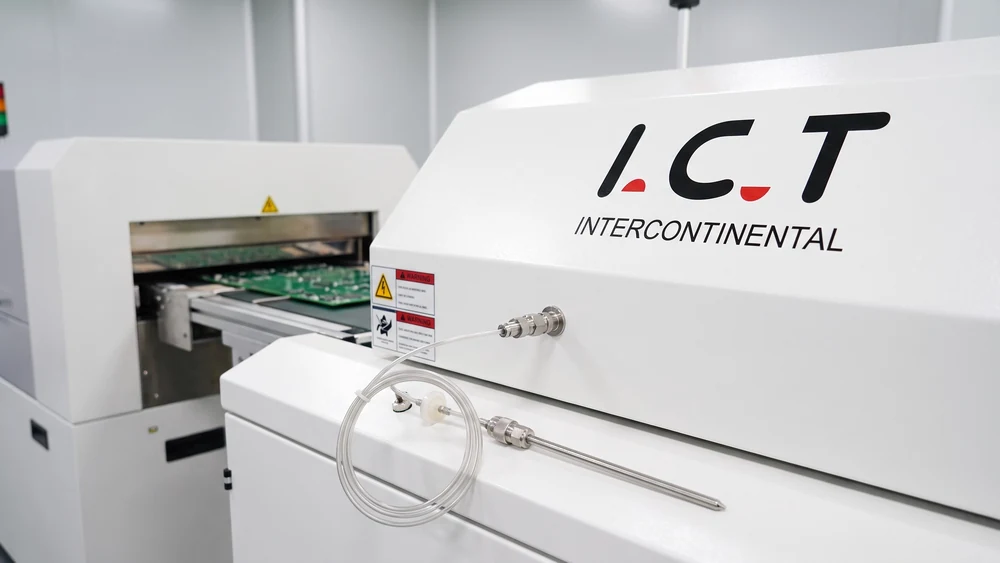

Utilizzare un analizzatore progettato per il servizio di riflusso. Calibrarlo secondo le istruzioni del produttore. Ispezionare linee di campionamento, filtri, raccordi e connettori per individuare eventuali contaminazioni o perdite.
Un analizzatore lento o impreciso può portare a un utilizzo non necessario del gas o a una decisione di processo errata. Le registrazioni delle tarature dovrebbero far parte del sistema di qualità della produzione.
Le schede possono modificare il movimento del gas attraverso il tunnel. Un carico elevato sulla scheda può spostare l"azoto, alterare il flusso locale e aumentare temporaneamente l"ossigeno.
Misurare durante la normale produzione anziché fare affidamento sulla lettura a forno vuoto. Includere la configurazione della scheda più pesante e difficile nel piano di validazione.
Eseguire una linea di base con l"impostazione esistente. Quindi testare uno o due target di ossigeno inferiori mantenendo coerenti il pannello, il lotto di pasta, lo stencil, il programma di posizionamento, il profilo termico e il metodo di ispezione.
Confronta nonwetting, dewetting, bridging, sfere di saldatura, forma del raccordo, svuotamento, resa al primo passaggio e tempo di rilavorazione. Questa prova mostra se il cambiamento di ossigeno ha migliorato il prodotto.
Le guarnizioni delle porte, i pannelli di servizio, le coperture, le aperture del trasportatore e l"isolamento danneggiato possono consentire all"aria della stanza di entrare nel tunnel. Anche una piccola perdita può aumentare il consumo di gas e rendere instabile l’ossigeno.
Ispezionare le guarnizioni durante la manutenzione preventiva. Un"impostazione di flusso basso non può compensare una perdita d"aria persistente.
Lo scarico rimuove l"aria spostata e i vapori di processo. Uno scarico eccessivo può creare una pressione negativa e spingere l"aria della stanza attraverso gli spazi vuoti. Uno scarico insufficiente può compromettere la pulizia e la gestione dei vapori.
Regolare lo scarico insieme al flusso di azoto e verificare il risultato con un andamento dell"ossigeno anziché con una singola lettura.
La spaziatura dei pannelli, le dimensioni dei pannelli, la velocità del trasportatore e il mix di prodotti influenzano il movimento del gas. Un pannello grande o una linea fitta può produrre un modello di ossigeno diverso da una singola tavola piccola.
Registrare le condizioni di caricamento nella ricetta. Gli operatori dovrebbero sapere quali modifiche richiedono una revisione del processo.
Un serbatoio quasi vuoto, un regolatore ostruito, un filtro intasato o un generatore instabile possono ridurre l"effettiva erogazione di azoto. La purezza del gas deve soddisfare le specifiche del processo.
Tendenza della pressione di alimentazione e del flusso accanto alla lettura dell"ossigeno. Ciò rende più semplice distinguere un problema del forno da un problema di fornitura.
Un forno a riflusso di azoto adeguato dovrebbe fornire tenuta affidabile, distribuzione controllata del gas, scarico regolabile, monitoraggio dell"ossigeno, uniformità della temperatura, memorizzazione delle ricette e allarmi utili.
Una piattaforma affidabile con forno a rifusione SMT dovrebbe mantenere la propria atmosfera durante il normale carico di produzione, non solo durante una dimostrazione a camera vuota.
Il consumo di gas dipende dalla portata, dalle ore di funzionamento, dai cicli di spurgo, dalla modalità standby, dal tempo di avvio e dalle perdite. Utilizzare i dati di flusso effettivi durante la preparazione di un budget.
Un pratico del consumo di azoto calcolo può convertire il flusso in costi orari, giornalieri e mensili. Includono le spese di consegna, il noleggio del serbatoio, la manutenzione del generatore e il servizio dell'analizzatore.
Riparare le perdite, bilanciare lo scarico, controllare le valvole e rivedere le impostazioni di standby prima di abbassare l'obiettivo del processo. Una volta che il processo è stabile, applicare l'ottimizzazione del flusso di azoto in piccoli passaggi.
Dopo ogni modifica, verificare il recupero di ppm, l"aspetto della saldatura, i risultati dell"ispezione e la resa al primo passaggio. Il risparmio di gas ha successo solo quando la qualità del prodotto rimane stabile.
Le impostazioni dell'ossigeno dovrebbero far parte della ricetta del prodotto utilizzata su tutta la linea. Una linea di produzione SMT completa può collegare informazioni su stampante, posizionamento, rifusione, ispezione e tracciabilità.
Per una produzione flessibile, è necessario valutare la consistenza dell'atmosfera di un forno di rifusione a doppia rotaia senza piombo su entrambe le rotaie sotto un carico rappresentativo.
Confermare la calibrazione dell"analizzatore, le condizioni della linea di campionamento, le condizioni del filtro e la risposta del sensore. Confronta la lettura con un riferimento noto quando disponibile.
Un analizzatore difettoso può indurre la squadra ad aumentare inutilmente il flusso di gas. Verificare la misurazione prima di modificare la ricetta.
Ispezionare regolatori, valvole, filtri, tubi, raccordi e porte di iniezione. Confermare che la pressione di alimentazione e la purezza del gas rientrino nelle specifiche.
Cerca una valvola che non si apra completamente o un filtro che limiti il flusso. Questi guasti possono creare livelli elevati di ossigeno anche quando la ricetta richiede una portata normale.
Ispezionare le coperture del tunnel, le porte, i pannelli di accesso e le aperture del trasportatore. Rivedere le impostazioni di scarico e verificare le modifiche recenti apportate durante la manutenzione.
Se la lettura aumenta quando aumenta il carico della scheda, confrontare lo schema di caricamento con la ricetta approvata. Potrebbe essere necessario regolare la spaziatura delle schede.
Quando compaiono raccordi non bagnati o incoerenti, controllare insieme l"ossigeno, le condizioni della pasta, la finitura del cartone, il volume di stampa, il profilo e il posizionamento dei componenti.
Utilizzare passaggi documentati per la risoluzione dei problemi relativi al riflusso di azoto in modo che gli operatori registrino le prove ed evitino di apportare diverse modifiche incontrollate contemporaneamente.
La più ampia guida al processo di riflusso dell'azoto può essere utilizzata per collegare il controllo dell'atmosfera con la profilazione termica, la selezione della pasta e la verifica della qualità.
Molte linee di produzione operano nell"intervallo di poche migliaia di ppm, mentre gli assemblaggi più impegnativi possono raggiungere valori inferiori a 1.000 ppm o diverse centinaia di ppm. Il livello corretto dipende dalla pasta, dalla lega, dalla finitura della scheda, dal design dei componenti e dai requisiti di affidabilità. Convalidare l"obiettivo con comitati rappresentativi invece di copiare un numero da un"altra riga.
No. Una minore quantità di ossigeno può ridurre l"ossidazione, ma può anche aumentare il consumo di gas e i costi operativi. Se un obiettivo più elevato fornisce la stessa bagnatura e resa, potrebbe essere l"impostazione di produzione migliore. Scegli il livello pratico più basso che crea valore di processo misurabile.
I pannelli possono modificare il movimento del gas e spostare l"azoto all"interno del tunnel. Pannelli di grandi dimensioni, spazi ristretti, aperture del trasportatore, bilanciamento dello scarico e guarnizioni deboli possono aumentare la lettura. Misurare il tempo di recupero e ispezionare le condizioni di carico prima di aumentare semplicemente il flusso.
Non sempre. La vera causa potrebbe essere una perdita, una bassa pressione di alimentazione, un filtro intasato, una valvola difettosa, uno scarico eccessivo o un problema con l"analizzatore. Controllare innanzitutto l"intero sistema di misurazione e gas. Un flusso più elevato senza diagnosi può aumentare i costi lasciando irrisolto il problema di fondo.
Documentare il target normale, il limite di allarme, il limite di azione, la posizione dell"analizzatore, il carico della scheda, il flusso di azoto, la velocità del trasportatore, il profilo, la frequenza di misurazione e la risposta dell"operatore. Ciò trasforma il numero di ossigeno in un controllo di processo ripetibile anziché in un valore visualizzato isolato.
