Scegliere la giusta macchina per la stampa della pasta saldante è una decisione fondamentale per garantire il successo della tua linea di produzione SMT. Questo primo passo apparentemente semplice nel processo SMT ha il potere di determinare la qualità dell'intero ciclo di produzione, dal posizionamento dei componenti ai risultati finali della saldatura. Infatti, la scarsa qualità di stampa della pasta saldante è responsabile fino al 70% di tutti i SMT difetti, con conseguenti costose rilavorazioni, scarti e una bassa resa al primo passaggio. Per rimanere competitivi, i produttori hanno bisogno di una stampante che garantisca precisione, ripetibilità ed efficienza, una stampante che si integri perfettamente con i sistemi SPI downstream per ridurre al minimo gli errori e massimizzare la produttività. In questa guida esploreremo i fattori critici che garantiscono che la tua macchina per la stampa di pasta saldante non solo soddisfi ma superi i tuoi obiettivi di produzione, riducendo i costi e migliorando al tempo stesso la qualità complessiva.
Nelle sezioni seguenti, analizzeremo le considerazioni chiave per la scelta della stampante per pasta saldante ideale per le tue esigenze, dalla comprensione dei tipi di macchina e delle specifiche all"integrazione con altre apparecchiature della linea SMT. Discuteremo anche di come l"allineamento della tua stampante con i sistemi SPI possa favorire l"ottimizzazione della resa e dei costi nascosti della manutenzione di tali apparecchiature. Immergiamoci nel mondo della stampa della pasta saldante e scopriamo come puoi migliorare l"efficienza produttiva e i profitti.
La stampa della pasta saldante è il fondamento di una linea di produzione SMT fluida ed efficiente. Essendo la prima fase del processo, ha un impatto diretto su ogni operazione successiva, dal posizionamento dei componenti alla saldatura a rifusione e, in definitiva, sull"affidabilità del prodotto finale. Anche piccole variazioni nell"altezza, nel volume o nell"allineamento della pasta possono creare un effetto a catena, portando a difetti lungo la linea, come posizionamento errato o giunti di saldatura scadenti. Investire in un processo di stampa stabile e accurato è fondamentale per ridurre i difetti, garantire la qualità e aumentare l’efficienza complessiva della linea. In breve, un processo di stampa affidabile della pasta saldante è il primo passo verso una produzione di alta qualità e una maggiore redditività.
Difetti di stampa come bridging, saldatura insufficiente, pasta in eccesso, sfere di saldatura e rilascio inadeguato della pasta non sono solo problemi minori, ma possono innescare una cascata di problemi costosi. Questi difetti spesso portano a gravi conseguenze come lacerazioni, giunti aperti o cortocircuiti dopo il riflusso. Ciò significa tassi di rilavorazione più elevati, aumento degli scarti e, potenzialmente, perdita di fiducia da parte dei clienti. L"impatto finanziario? Significativo! Scegliere la giusta attrezzatura per la stampa della pasta saldante può aiutare a individuare tempestivamente questi problemi, prevenendo i difetti prima che interrompano il processo di produzione e danneggino i profitti.
Quando si tratta di migliorare la resa del primo passaggio, la giusta macchina da stampa per pasta saldante è un punto di svolta. Una stampante di alta qualità garantisce una deposizione uniforme della pasta, un allineamento perfetto e parametri di processo stabili: elementi chiave per ottenere un"elevata resa al primo passaggio. Se abbinato a un design ottimale dello stencil e al feedback SPI in tempo reale, diventa un potente strumento per ridurre i difetti, ridurre gli scarti e accelerare i cicli di produzione. Per le aziende che scelgono saggiamente, investire in apparecchiature di stampa di alto livello si traduce direttamente in guadagni in termini di qualità, efficienza e, in definitiva, redditività.

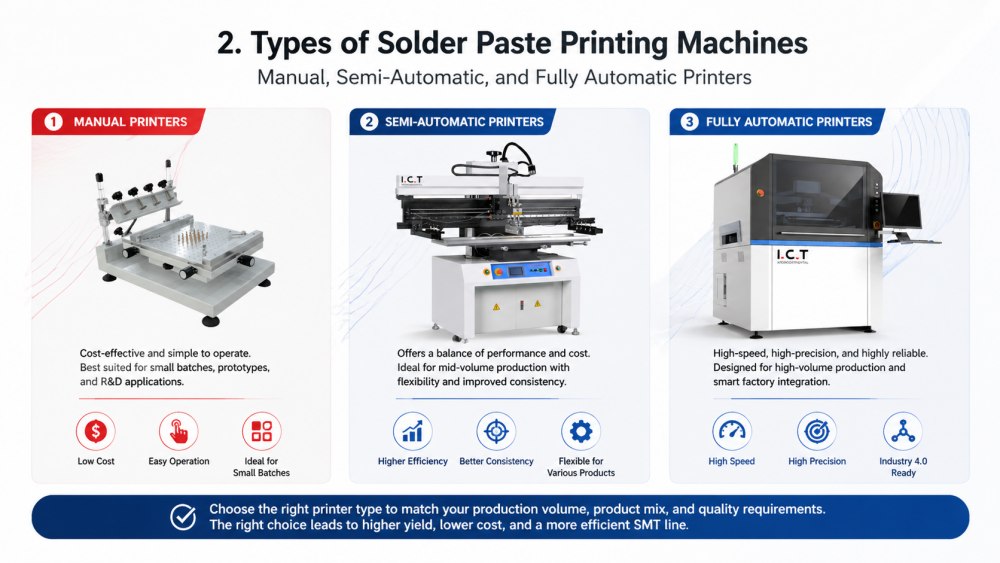

Le stampanti manuali per pasta saldante offrono una soluzione flessibile ed economicamente vantaggiosa per la prototipazione, la ricerca e lo sviluppo e la produzione in volumi ridotti. Queste macchine consentono agli operatori di allineare manualmente lo stencil e applicare la pasta utilizzando una spatola. Sebbene siano poco costosi e adattabili, il successo del processo dipende in larga misura dalle capacità degli operatori, che spesso hanno difficoltà con la ripetibilità e l"elevata produttività. Per i produttori con budget limitati o che si trovano nelle prime fasi di sviluppo del prodotto, le stampanti manuali possono rappresentare un ottimo punto di partenza, ma con l’aumento della produzione, la necessità di una maggiore automazione diventa evidente.
Le stampanti semiautomatiche per pasta saldante automatizzano il movimento della racla, spesso incorporando sistemi di allineamento visivo di base per una migliore coerenza. Queste stampanti raggiungono un eccellente equilibrio tra costo e produttività, rendendole perfette per la produzione di volumi medi in cui sono necessari risultati più affidabili di quelli che le stampanti manuali possono fornire, senza spendere una fortuna. Sebbene riducano l"affaticamento dell"operatore e migliorino la precisione, le macchine semiautomatiche consentono comunque una certa flessibilità, rendendole un"ottima opzione per i produttori che mirano ad aumentare la coerenza controllando le spese.
Per la produzione in grandi volumi, le macchine per la stampa di pasta saldante completamente automatiche rappresentano lo standard di riferimento. Grazie a sistemi di visione all"avanguardia, pulizia automatica degli stampini e parametri completamente programmabili, queste stampanti garantiscono la massima precisione, velocità e ripetibilità. Sono ideali per linee SMT ad alto mix e volumi elevati che richiedono una qualità di stampa impeccabile e la capacità di integrarsi perfettamente in ambienti di produzione completamente automatizzati. Anche se l’investimento iniziale è più elevato, l’efficienza operativa e la riduzione dei difetti giustificano il costo, portando a notevoli risparmi a lungo termine in termini di tempo e materiale.
Quando si sceglie tra le configurazioni della stampante in linea e offline, è essenziale soddisfare le vostre esigenze di produzione. Le stampanti in linea, integrate nel sistema di trasporto SMT, supportano il flusso continuo e forniscono feedback sul processo in tempo reale, rendendole ideali per i produttori di grandi volumi che desiderano massimizzare la produttività. D’altro canto, le stampanti offline funzionano in modo indipendente, offrendo maggiore flessibilità per lotti più piccoli o processi dedicati. Per ambienti di produzione più grandi con elevate esigenze di produttività, le configurazioni in linea sono in genere la scelta migliore, ma le aziende più piccole o le linee specializzate possono trarre vantaggio dall"adattabilità delle stampanti offline.

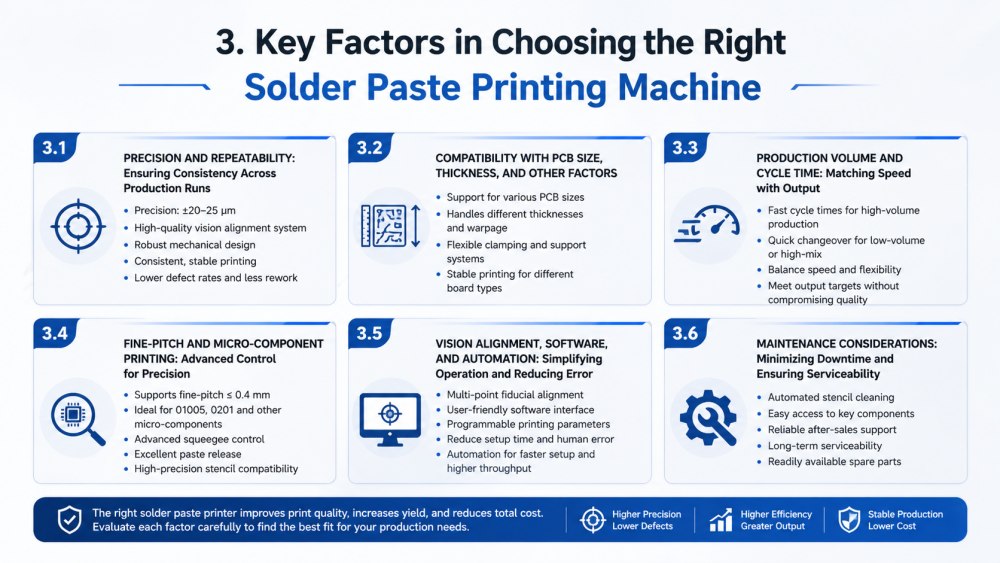

Nelle attuali linee di produzione SMT, la precisione (±20–25 μm) e la ripetibilità non sono negoziabili, soprattutto perché le dimensioni dei componenti continuano a ridursi. Una stampante con un design meccanico robusto e un sistema di allineamento visivo di alta qualità è essenziale per mantenere stampe uniformi e di alta qualità su lunghi cicli di produzione. Garantire queste funzionalità avrà un impatto diretto sul tasso di difetti e sull"efficienza della produzione. Cerca attrezzature che forniscano risultati stabili durante tutto il ciclo di produzione per evitare costose rilavorazioni e garantire un processo regolare dall"inizio alla fine.
La stampante scelta deve gestire i requisiti specifici di PCB dimensioni, spessore e tolleranza alla deformazione. I sistemi di supporto e bloccaggio flessibili sono fondamentali per accogliere diversi tipi di prodotti e garantire una stampa stabile su diverse configurazioni di pannelli. Avere la macchina giusta in grado di adattarsi alle tue esigenze di produzione non solo garantisce la qualità di stampa ma riduce anche il rischio di difetti causati dall"instabilità o dal disallineamento del cartone.
La velocità e la durata del ciclo della stampante devono essere in linea con gli obiettivi di output giornalieri. Per le linee di produzione ad alto volume, tempi di ciclo rapidi sono fondamentali per soddisfare la domanda senza compromettere la qualità. D’altro canto, la produzione a basso volume o ad alto mix può dare priorità a cambi rapidi e alla capacità di gestire una varietà di tipi di pannelli. È importante scegliere una macchina che bilanci velocità e flessibilità, garantendo il raggiungimento degli obiettivi di produzione senza inutili ritardi.
Per la produzione che prevede componenti a passo fine (0,4 mm e inferiori) o microcomponenti come 01005 e 0201, la stampante deve offrire un controllo avanzato della racla, eccezionali caratteristiche di rilascio della pasta e compatibilità con gli stencil ad alta precisione. Questi fattori sono vitali per garantire un"applicazione accurata della pasta in componenti più piccoli e complessi. Se la tua produzione prevede attività così impegnative, assicurati di scegliere una stampante con le caratteristiche giuste per mantenere una qualità costante su scala così piccola.
Le moderne stampanti per pasta saldante sono dotate di allineamento fiduciale multipunto, software intuitivo e parametri di stampa programmabili che semplificano notevolmente il funzionamento. Queste funzionalità riducono i tempi di configurazione e minimizzano l"errore umano, garantendo che anche gli operatori con un"esperienza minima possano ottenere risultati coerenti. L"integrazione delle funzionalità di automazione consente inoltre una configurazione più rapida e una produttività più elevata, rendendo il processo di produzione più fluido ed efficiente.
La pulizia automatizzata degli stampini, il facile accesso ai componenti chiave e un supporto post-vendita affidabile sono essenziali per ridurre al minimo i tempi di inattività e mantenere la linea di produzione senza intoppi. Scegliere una stampante con funzionalità di manutenzione a lungo termine e pezzi di ricambio facilmente disponibili è fondamentale per evitare interruzioni della produzione. Quando valuti le stampanti, considera non solo le loro prestazioni immediate, ma anche la facilità con cui possono essere manutenute e supportate nel tempo.

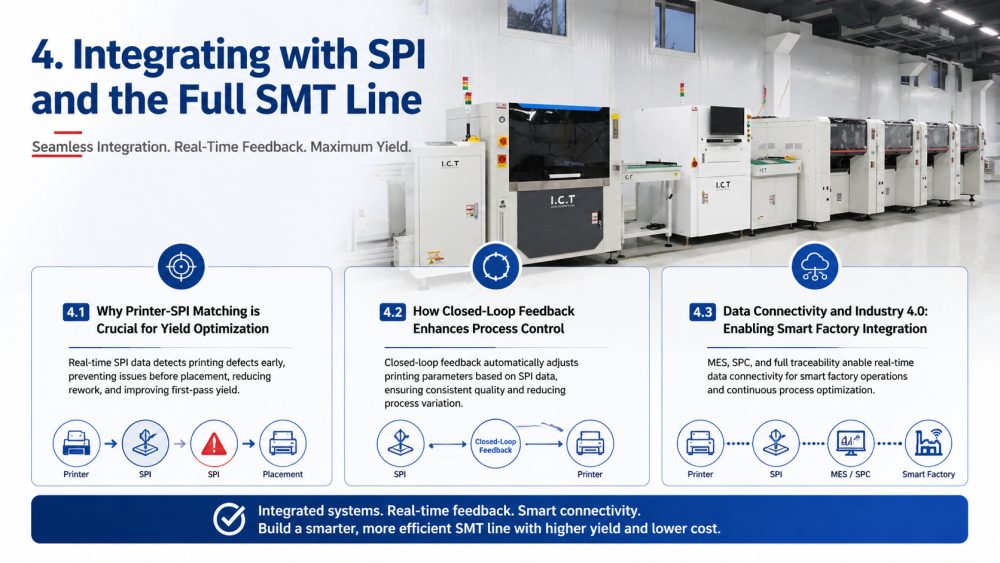

La perfetta integrazione tra la stampante per pasta saldante e il sistema 3D SPI è fondamentale per ottimizzare la resa. I dati SPI in tempo reale consentono il rilevamento immediato di potenziali difetti di stampa come volume di pasta errato, variazioni di altezza o problemi di allineamento. Individuando questi problemi nelle prime fasi del processo, prima che la scheda passi alla fase di posizionamento, è possibile prevenire costosi difetti a valle, ridurre le rilavorazioni e migliorare significativamente la resa al primo passaggio. Per i produttori che desiderano ottimizzare il processo produttivo e massimizzare l’efficienza, questa integrazione è essenziale.
Grazie al feedback a circuito chiuso, i sistemi avanzati di stampa della pasta saldante possono regolare automaticamente le proprie impostazioni in base ai dati in tempo reale provenienti dal sistema SPI. Questo controllo dinamico aiuta a mantenere condizioni di stampa ottimali durante tutta la tiratura di produzione, riducendo efficacemente la variazione del processo e garantendo una qualità costante. Ottimizzando continuamente i parametri di stampa, questi sistemi migliorano la stabilità e la produttività complessive del processo , riducendo al minimo il rischio di difetti e migliorando l'uniformità dell'output a lungo termine.
Nell"odierno ambiente di produzione intelligente, le stampanti che supportano l"integrazione MES (Manufacturing Execution System), l"output dei dati SPC (Statistical Process Control) e la tracciabilità completa hanno un valore inestimabile. Queste funzionalità consentono operazioni di fabbrica intelligenti fornendo dati in tempo reale per l’ottimizzazione continua dei processi, consentendo ai produttori di monitorare le prestazioni e prendere decisioni informate al volo. Mentre il settore si muove verso l’Industria 4.0, queste funzionalità non sono più solo un lusso: sono essenziali per rimanere competitivi, migliorare l’efficienza e ottenere la piena visibilità del processo.
Sebbene le stampanti completamente automatiche richiedano un investimento iniziale più elevato, il loro costo totale di proprietà (TCO) è spesso significativamente inferiore nel tempo. Ciò è dovuto alla loro capacità di fornire rendimenti più elevati, ridurre i costi di manodopera e ridurre al minimo le rilavorazioni. Quando valuti un"attrezzatura, non concentrarti solo sul prezzo di acquisto: guarda il quadro più ampio. È importante valutare il TCO su un periodo di 3-5 anni per comprendere veramente i vantaggi finanziari a lungo termine derivanti dall"investimento in una stampante di alta qualità. Questo approccio ti garantisce di fare un investimento intelligente che si ripaga nel tempo, non solo al momento dell"acquisto.
Il ROI della tua stampante per pasta saldante dipende da diversi fattori chiave: volume di produzione, riduzione dei difetti e risparmio di manodopera. Una stampante automatica di alta qualità in genere raggiunge il recupero dell'investimento entro 12-24 mesi per operazioni di volume medio-alto, grazie alla riduzione degli scarti, all'aumento dell'efficienza e al minor numero di interventi manuali. Riducendo i difetti e ottimizzando la produttività, la stampante giusta si ripagherà rapidamente, rendendola un buon investimento per i produttori che desiderano ampliare la produzione senza compromettere la qualità.
Quando scegli la stampante giusta, non dimenticare di considerare i costi nascosti come la formazione degli operatori, la manutenzione regolare, i materiali di consumo e i potenziali tempi di inattività. Questi fattori possono avere un impatto significativo sull’efficienza complessiva dei costi. Fornitori leader come I.C.T offrono formazione completa e supporto continuo, aiutando i produttori a ridurre al minimo questi costi nascosti e a mantenere la produzione senza intoppi. Optando per un fornitore che fornisce una soluzione SMT completa, puoi evitare il fastidio di trattare con più fornitori e garantire che la tua linea di produzione rimanga efficiente ed economica.
La scelta della pasta saldante giusta è fondamentale per ottenere risultati costanti. Presta attenzione a fattori come la dimensione delle particelle e l"attività del flusso per soddisfare i requisiti dei tuoi componenti e del processo. La corretta gestione è altrettanto importante: assicurarsi che la pasta sia conservata correttamente, scongelata gradualmente e arrotolata in modo coerente per mantenerne la viscosità e le prestazioni complessive. Questi passaggi semplici ma cruciali possono avere un impatto significativo sulla qualità di stampa, riducendo i difetti e migliorando la resa al primo passaggio.
Lavora a stretto contatto con i fornitori di stencil per ottimizzare parametri quali rapporto area, proporzioni e forme di apertura. Stencil ben progettati sono fondamentali per un rilascio affidabile della pasta, soprattutto quando si lavora con componenti a passo fine (come 0201 o passo 0,4 mm). L"ottimizzazione del design dello stencil garantisce che venga depositata la giusta quantità di pasta, prevenendo problemi come saldatura insufficiente o ponti di saldatura, che possono influire sulla qualità e sulla resa del prodotto finale.
Regola i parametri chiave come la pressione della racla, la velocità di stampa e la separazione degli stencil per soddisfare i requisiti specifici di ciascun tipo di prodotto. La regolazione fine di queste impostazioni in base ai materiali e alle caratteristiche del cartone è essenziale per ottenere stampe uniformi e di alta qualità. Inoltre, la verifica regolare dei parametri garantisce che la macchina rimanga calibrata, prevenendo derive nel tempo e mantenendo prestazioni ottimali durante ogni ciclo di produzione.
Per mantenere il processo di stampa fluido ed efficiente, stabilisci un programma di calibrazione e manutenzione preventiva programmato. Ispezionare regolarmente le matrici e i componenti di stampa per evitare che i problemi si aggravino. Un"attrezzatura ben mantenuta non solo prolunga la durata della stampante, ma garantisce anche una qualità di output costante. L"assistenza proattiva previene il graduale calo delle prestazioni, riducendo la probabilità di costose riparazioni e tempi di inattività e garantendo che la stampante funzioni al meglio nel lungo termine.
Abbina il tipo di stampante (manuale, semiautomatica o completamente automatica) e la configurazione al tuo volume di produzione specifico e al mix di prodotti.
Dai priorità all"elevata precisione, ripetibilità e capacità di precisione, assicurando che la stampante soddisfi le esigenze attuali e future.
Garantisci un"integrazione perfetta con i sistemi SPI e feedback a circuito chiuso per massimizzare la resa e ridurre al minimo i difetti.
Valuta il costo totale di proprietà (TCO) anziché solo il prezzo di acquisto iniziale per effettuare un investimento intelligente a lungo termine.
Scegli un partner affidabile che offra un forte supporto tecnico e soluzioni SMT complete per garantire che la tua linea di produzione funzioni in modo fluido ed efficiente.
Noi di I.C.T siamo molto più di un semplice fornitore di macchine per la stampa di paste saldanti di alta qualità: siamo il tuo partner nella creazione di una linea di produzione affidabile, efficiente ed economica. Con il nostro supporto tecnico completo e soluzioni SMT personalizzate, aiutiamo i produttori a ottimizzare le loro operazioni e a ottenere risultati coerenti e di alta qualità. Pronto a migliorare la tua linea SMT? Contatta I.C.T oggi stesso per discutere delle tue esigenze e ottenere consigli da esperti in linea con i tuoi obiettivi di produzione.
