Il compatto NPM-D3A a doppio raggio offre un telaio rinforzato, una testa avanzata e una pluripremiata fotocamera multi-riconoscimento che migliorano la precisione di posizionamento fino a 30um e sono in grado di raggiungere un CPH massimo di 92.000.
L'NPM-D3 è un elemento costitutivo standard del settore in applicazioni ad alta velocità e ad alto volume che vanno dal settore automobilistico a quello industriale e medico.Infatti, la stragrande maggioranza dei fornitori di servizi di emergenza sanitaria nel settore automobilistico sceglie le soluzioni Panasonic.

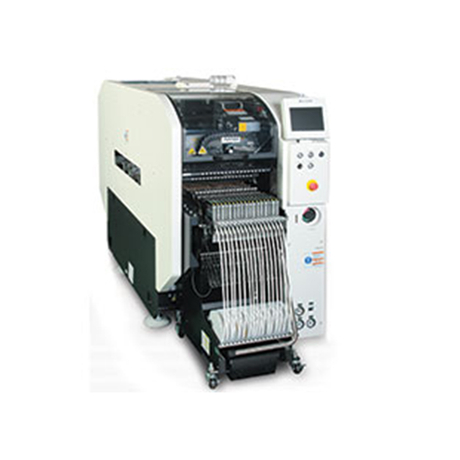

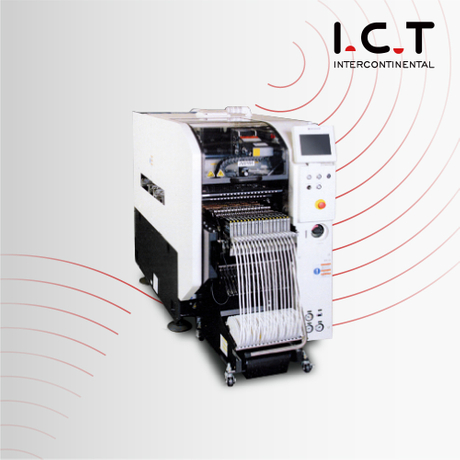

Macchina Pick and Place Panasonic
Il sistema flessibile di gestione dei pannelli si converte per supportare modalità operative a singola e multipla corsia
L'ingombro compatto e il funzionamento fronte-retro massimizzano l'utilizzo dello spazio in fabbrica e la scalabilità
Ugello oscillante per l'inserimento di dispositivi a foro passante orientati nella confezione in modo diverso dall'orientamento di inserimento
Integra l'unica fotocamera a riconoscimento multiplo scalabile sul campo del settore che combina allineamento, spessore e complanarità 3D in un unico passaggio che fa risparmiare tempo e migliora il processo
Movimento continuo (sinusoidale) durante la scansione della telecamera rivolta verso l'alto
| ID modello | NPM-D3A |
|---|---|
| Modello numero: | NM-EJM6E |
| PCB Dimensioni (mm) * | Modalità a doppia corsia: L 50 × P50 ~ L 510 × P 300 Modalità a corsia singola: L 50 × P50 ~ L 510 × P 590 [*1] |
| PCB Orario di scambio * | Modalità a doppia corsia: 0 s* *Nessun 0 s quando il tempo di ciclo è pari o inferiore a 3,6 s Modalità a corsia singola: 3,6 s* *Quando si selezionano trasportatori corti |
| Fonte elettrica | CA trifase 200, 220, 380, 400, 420, 480 V 2,7 kVA |
| Sorgente pneumatica * | 0,5 MPa, 100 l/min (ANR) [*2] |
| Dimensioni (mm) * | L 832 × P 2.652 [*3] × A 1.444 [*4] [*2] |
| Massa | 1.680 kg (Solo per il corpo principale: varia a seconda della configurazione delle opzioni.) |
*Valori come la velocità massima possono variare a seconda delle condizioni operative.*Contatta I.C.T per i dettagli.
FAQ
D: Qual è la funzione di un montatore di chip?
UN: Un montatore di chip, noto anche come macchina pick-and-place nel contesto della produzione elettronica, è un'apparecchiatura fondamentale utilizzata per posizionare automaticamente i componenti elettronici (chip) sui circuiti stampati (PCBs) durante il processo di assemblaggio.La funzione principale di un montatore di chip è quella di raccogliere con precisione i dispositivi a montaggio superficiale (SMD), come resistori, condensatori e circuiti integrati, e posizionarli in posizioni designate sul PCB.Questa automazione garantisce il posizionamento preciso dei componenti, un assemblaggio ad alta velocità e una qualità costante nella produzione elettronica.
D: Cos'è il montaggio del chip?
R: 'Montaggio su chip' è un termine comunemente usato nel contesto dell'assemblaggio di componenti elettronici, in particolare nella tecnologia a montaggio superficiale (SMT).Si riferisce al processo di posizionamento o montaggio di componenti elettronici, spesso definiti 'chip', sulla superficie di un circuito stampato (PCB).Questi componenti elettronici, che includono resistori, condensatori e circuiti integrati, hanno corpi piatti e compatti con conduttori o contatti montabili su superficie.Il processo di montaggio del chip prevede il posizionamento accurato di questi componenti sul PCB e la loro saldatura per creare connessioni elettriche.Il montaggio dei chip è un passaggio fondamentale nella moderna produzione elettronica, poiché consente progetti PCB più piccoli, densità di componenti più elevate e processi di assemblaggio automatizzati.
D: Cosa possiamo fare per te?
R: Totale SMT macchine e soluzioni, supporto tecnico professionale e assistenza.
D: Sei una società commerciale o un produttore?
A: Sono disponibili servizi OEM e ODM.
D: Quali sono i tuoi principali clienti?
R: Huawei,Foxconn,Vtech,Sumida,Kemet,Vishay,Bosch,Canon.
Q: Perché scegliere noi?
A: Fornitore leader di SMT in Cina;Garanzia commerciale per oltre 560.000 USD;Team di assistenza post-vendita professionale.
I.C.T - La nostra azienda
Informazioni su I.C.T:
I.C.T è un fornitore leader di soluzioni di pianificazione di fabbrica.Abbiamo 3 stabilimenti interamente di proprietà, che forniscono consulenza professionale e servizi per clienti globali.Abbiamo più di 22 anni di elettronica soluzioni complessive.Non solo forniamo un set completo di attrezzature, ma forniamo anche una gamma completa di prodotti tecnici supporto e servizi e fornire ai clienti una consulenza professionale più ragionevole.Aiutiamo molti clientiv per creare fabbriche in LED, TV, telefoni cellulari, DVB, EMS e altri settori in tutto il mondo.Noi siamo per creare fabbriche in LED, TV, telefoni cellulari, DVB, EMS e altri settori in tutto il mondo.Noi siamo affidabile.
Esposizione
Per la configurazione di fabbrica SMT, possiamo fare per te:
1. Ti forniamo la soluzione completa SMT
2. Forniamo tecnologia di base con le nostre apparecchiature
3. Forniamo il servizio tecnico più professionale
4. Abbiamo una vasta esperienza nella configurazione di fabbrica di SMT
5. Possiamo risolvere qualsiasi domanda su SMT
