NPM-DX è la prossima generazione di sistemi di produzione di montaggio della serie X di Panasonic per la produzione intelligente.L'NPM-DX DX vanta un funzionamento stabile basato sulla funzione autonoma, Autonomous Line Control, che consente il sistema APC e l'opzione di ripristino automatico.
Realizza una riduzione della manodopera e un migliore utilizzo con la funzione di controllo concentrato.Ciò abilita il sistema di gestione del piano e l'opzione di funzionamento remoto disponibile.Ridotte le variazioni di lavoro con una navigazione migliorata e elementi automatizzati come la navigazione per la configurazione dell'alimentatore e la navigazione per la fornitura di componenti.

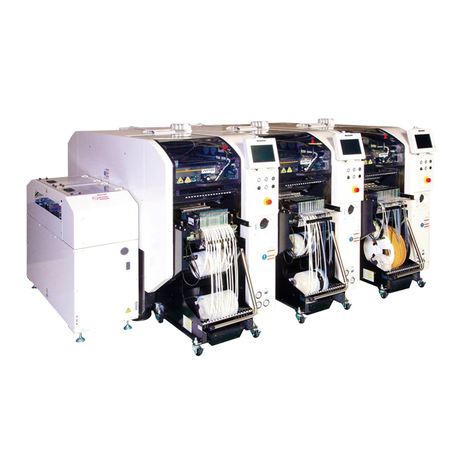

Macchina Pick and Place Panasonic SMT
Installazione standard di nuove funzioni come cambio formato, fornitura componenti e ripristino errori per una migliore lavorabilità e ridotte esigenze di manodopera
La creazione dei dati, il carrello alimentatore (17 slot), l'alimentatore nastro e l'ugello sono compatibili con la serie NPM
Adottare il concetto della serie NPM È abilitata la connessione di linea con le serie NPM-D e NPM-TT
Opzione di ripristino automatico disponibile (apprendimento automatico della posizione del pickup in caso di errore)
L'opzione di funzionamento remoto opzionale riduce al minimo la quantità di lavoro dipendente dall'uomo associato a NPM-DX
| ID modello | NPM-DX |
|---|---|
| Modello numero: | NM-EJM8D |
| PCB Dimensioni (mm) | Modalità a corsia singola: L 50 × W 50 ～ L 510 × W 590 Modalità a doppia corsia: L 50 × W 50 ～ L 510 × W 300 *Quando la spec.è selezionato il trasportatore |
| PCB Orario di scambio | 2,1 s (L 275 mm o inferiore) 4,8 s (L 275 mm o superiore fino a L 460 mm o inferiore) *Quando la specifica breve.è selezionato il trasportatore / Può variare in base alle specifiche PCB |
| Fonte elettrica | CA trifase 200, 220, 380, 400, 420, 480 V 5,0 kVA |
| Sorgente pneumatica * | Min.0.5 MPa、200 L/min（ANR) [*1] |
| Dimensioni (mm) * | L 1.665 [*2] × P 2.570 mm [*3] × A 1.444 mm [*4] |
| Massa | 3.600 kg (Solo per il corpo principale: varia a seconda della configurazione delle opzioni.） |
*Valori come la velocità massima possono variare a seconda delle condizioni operative.*Contatta I.C.T per i dettagli.
FAQ:
D: Cosa fa una macchina pick-and-place?
Una macchina pick-and-place, nel contesto della produzione elettronica e della tecnologia a montaggio superficiale (SMT), è un dispositivo automatizzato che preleva con precisione componenti elettronici (come resistori, condensatori, circuiti integrati, ecc.) e li posiziona sui circuiti stampati (PCBs) durante il processo di assemblaggio.La sua funzione principale è automatizzare e semplificare il processo di posizionamento dei componenti, garantendo precisione ed efficienza nella produzione elettronica.
Q: Come è conosciuta anche la macchina pick-and-place?
Una macchina pick-and-place viene comunemente chiamata anche 'macchina di posizionamento' o semplicemente un 'sistema pick-and-place' nel contesto dell'SMT e dell'assemblaggio di componenti elettronici.
Q: Che marca di macchina pick-and-place è SMT?
SMT (Surface Mount Technology) è un processo di produzione piuttosto che un marchio di macchine pick-and-place.Diversi produttori producono macchine pick-and-place per l'assemblaggio SMT.Marchi importanti in questo settore includono Yamaha, JUKI, Siemens, Panasonic e molti altri.Questi marchi offrono una gamma di macchine pick-and-place con caratteristiche e capacità diverse.
D: Quanto è precisa una macchina pick-and-place?
La precisione di una macchina pick-and-place può variare a seconda del modello specifico e delle sue specifiche.Le moderne macchine pick-and-place sono progettate per offrire elevati livelli di precisione, tipicamente nell'intervallo da 20 a 50 micrometri (μm).Questo livello di precisione garantisce che i componenti vengano posizionati con grande accuratezza sui PCB, soddisfacendo i rigorosi standard di qualità richiesti nella produzione elettronica.
