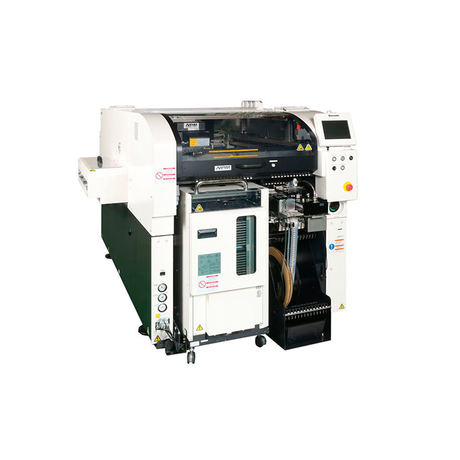

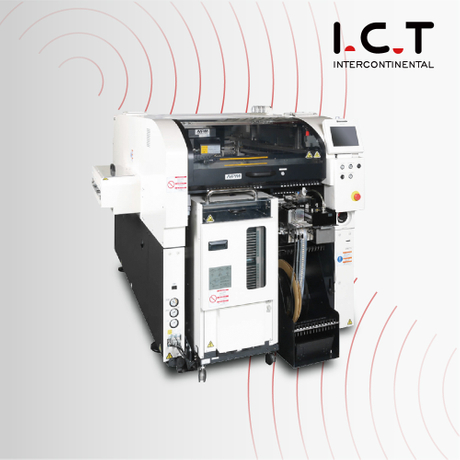

La piattaforma NPM-TT2 (Next Production Modular-Twin Tray II) rappresenta la prossima generazione nella produzione modulare a doppio vassoio della pluripremiata piattaforma NPM di Panasonic, ideale per qualsiasi mix.
Rafforzando ulteriormente il processo SMT per accogliere più parti fornite da vassoio in modalità corsia di esecuzione completamente indipendente, NPM-TT2 elabora schede fino a 510 x 590 mm e la sua funzionalità a doppia corsia consente l'assemblaggio di più di uno o due prodotti prodotti diversi contemporaneamente.
Dotato di un'avanzata testa leggera a 3 ugelli V2 (100N), opzione di illuminazione pin-in-place e alimentatori di bastoncini impilabili, NPM-TT2 è all'avanguardia in termini di capacità di posizionamento dispari.
Macchina Pick and Place Panasonic
Compatibile con la testa leggera a 8 o 3 ugelli V2
Gamma di componenti: (01005) chip 0402 su 1 gamma di componenti da 20 L x 90 L x 28 T a BGA fino a 80 x 80 componenti
Elabora fino a 40 vassoi e 26 ingressi fissi per nastro e bobina per lato per un totale di 92 ingressi disponibili
Riduci al minimo i tempi di inattività grazie all'ispezione intelligente dei componenti del vassoio pre-raccolta e alle posizioni intercambiabili dell'alimentatore e del vassoio
Compatibile con alimentatori e ugelli intelligenti delle serie CM e NPM
| ID modello | NPM-TT2 |
|---|---|
| Modello numero: | NM-EJM1E |
| PCB Dimensioni (mm) | Dimensioni PC Modalità a corsia singola: L 50 x P 50 ~ L 510 x P 590 Modalità a doppia corsia: L 50 x P 50 ~ L 510 x P 300 |
| PCB Dimensioni (mm) | Taglia M Modalità a corsia singola: L 50 x P 50 ~ L 510 x P 510 Modalità a doppia corsia: L 50 x P 50 ~ L 510 x P 260 |
| PCB Orario di scambio | Modalità a corsia singola: 4,0 s (senza componenti montati sul retro di PCB) Modalità a corsia doppia: 0 s* *Nessuno 0 s quando il tempo di ciclo è pari o inferiore a 4,0 s |
| Fonte elettrica | CA trifase 200, 220, 380, 400, 420, 480 V 2,5 kVA |
| Sorgente pneumatica | Min.0,5 MPa, 200 l/min (ANR) |
| Dimensioni (mm) * | W 1.300 [*2] x D 2.798 [*3] x H 1.444 [*4] [*1] |
| Massa | 2.690 kg (Solo per il corpo principale: varia a seconda della configurazione delle opzioni) |
*Valori come la velocità massima possono variare a seconda delle condizioni operative.*Per favore contatta I.C.T per i dettagli.
FAQ:
D: Cos'è SMT per PCB?
SMT, che sta per Surface Mount Technology, è un metodo utilizzato nella produzione elettronica per montare o collegare componenti elettronici direttamente sulla superficie di un circuito stampato (PCB).Implica il posizionamento dei dispositivi a montaggio superficiale (SMD) sulla superficie del PCB e la loro saldatura in posizione, al contrario della tecnologia a foro passante, in cui i componenti hanno cavi inseriti attraverso i fori nel {[t7 ]}.
D: Qual è il processo di montaggio di SMT?
Il processo di montaggio SMT è un passaggio chiave nella produzione elettronica che prevede l'utilizzo di macchine pick-and-place automatizzate, note anche come montatori SMT o montatori di chip.Queste macchine prelevano con precisione i componenti a montaggio superficiale (SMD) dagli alimentatori e li posizionano nelle posizioni designate sul PCB.Il processo garantisce un assemblaggio accurato ed efficiente dei circuiti elettronici.
D: Cos'è il montaggio di PCB?
Il montaggio PCB si riferisce al processo di collegamento o fissaggio fisico di una scheda a circuito stampato (PCB) a una posizione specifica all'interno di un dispositivo o assieme elettronico.Implica il fissaggio sicuro del PCB, spesso utilizzando viti, distanziatori o staffe di montaggio, per garantire stabilità e corretto allineamento all'interno dell'involucro del dispositivo.
