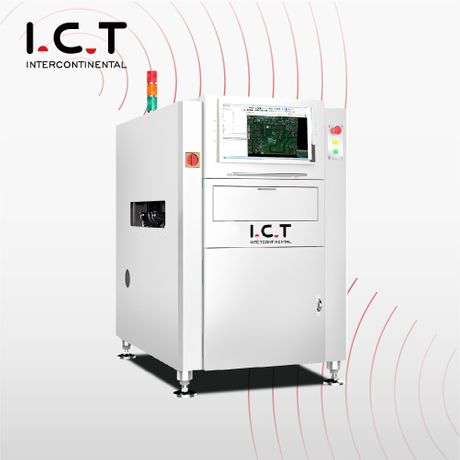

Macchina per l'ispezione ottica automatizzata in linea SMT AOI
On Line AOI V5000H Introduzione:
Per l'ispezione in linea pre-riflusso e post-riflusso SMT Piattaforma in granito, migliora notevolmente la precisione e la stabilità della macchina Sorgente luminosa RGB+W programmabile LED Lente telecentrica con ingrandimento costante e risposta a bassa distorsione ad alta componente.
1. Funzione di raccolta e memorizzazione automatica del LOG, funzione di avviso/allarme NG, programmazione e debugging remoto.
2. Capacità di ispezione: insufficiente, corta, foro inclinato, perno di copertura della saldatura, contaminazione, disallineamento, parte mancante, inclinata, cartellone pubblicitario, montaggio laterale, ribaltamento, parte sbagliata, danneggiato, galleggiante, polarità, pseudo saldatura, saldatura vuota, colla eccessiva eccetera.
3. Perfect SPC raccoglie le informazioni NG offline e genera automaticamente tutti i tipi di tabelle di produzione.
4. Funzione matura del centro di controllo, interfaccia software chiara.
5. Buona stabilità (GR&R<10% @6 Sigma, CPK>1,33 (precisione di deviazione del test inferiore a ±0,25 mm.
6. Movimento della telecamera e fissaggio del trasportatore durante il test.7. PCB compensazione della deformazione: calibrazione totale della compensazione del segno, compensazione del telaio della posizione del componente.
Piattaforma e telaio in granito
Telecamera industriale+Obiettivo telecentrico
Intera posizione di assistenza FOV
| Modello | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Telecamera | Telecamera industriale digitale intelligente da 5 M pixel |
| Lente | Obiettivo telecentrico |
| Leggero | Anello a 4 colori LED luce, RGB+W |
| Elemento di ispezione | Test dei componenti, test di saldatura |
| Mini componente | Chip 01005, IC con passo 0,3 e forma speciale |
| Sistema operativo | Windows 7 |
| PCB Dimensioni | 50*50~510*600 mm |
| PCB Spessore | 0,3 ~ 6,0 mm |
| PCB Deformazione | ±3,0 mm |
| PCB Peso | Massimo: 3 kg |
| PCB Altezza | Superiore: 25 mm, inferiore: 45 mm regolabile |
| Driver X/Y | Servoazionamento AC, precisione di ripetizione 0,01 mm |
| piattaforma | Granito |
| Energia | AC220 50/60Hz,5A |
| Aria compressa | 0,4 ~ 0,6 MPa |
| Peso | 750Kg |
| Dimensione | 940*1360*1500mm (esclusa la luce) |
macchina aoi, ispezione aoi, ispezione ottica, sistema aoi, macchina smt aoi, macchina di ispezione aoi
Esperienza di successo:
Cliente di I.C.T in 35 paesi in tutto il mondo
1. Aiutiamo i clienti a costruire molte nuove fabbriche in tutto il mondo.
2. Formazione di oltre 500 esperti e tecnici per i clienti.
3. È diventato per te il partner cinese più affidabile.
Fo SMT configurazione di fabbrica, possiamo fare per te:
1. Ti forniamo la soluzione completa SMT
2. Forniamo la tecnologia di base con le nostre apparecchiature
3. Forniamo il servizio tecnico più professionale
4. Abbiamo una vasta esperienza nella configurazione di fabbrica di SMT
5. Possiamo risolvere qualsiasi domanda su SMT
Metodo di imballaggio:
Custodia standard in legno con confezione sottovuoto
Modo di spedizione:
1. Per via aerea, per campioni e piccoli pacchi, espresso internazionale come DHL, UPS, EMS...
2. Via mare, per pacchi e quantità di grandi dimensioni;
3. Altri modi richiesti dal cliente.
Tempi di consegna:
35 giorni
