I.C.T-OFM | Macchina avanzata per l'inserimento di forme dispari

La I.C.T Odd Form Insertion Machine è un dispositivo avanzato progettato per gestire il complesso compito di inserire componenti a forma dispari nelle applicazioni SMT con velocità e precisione. Il suo design innovativo e la struttura modulare lo rendono la scelta ideale per i produttori che desiderano migliorare le proprie capacità produttive.
  • Serie I.C.T-OFM

  • I.C.T

Stato di disponibilità:
Quantità:

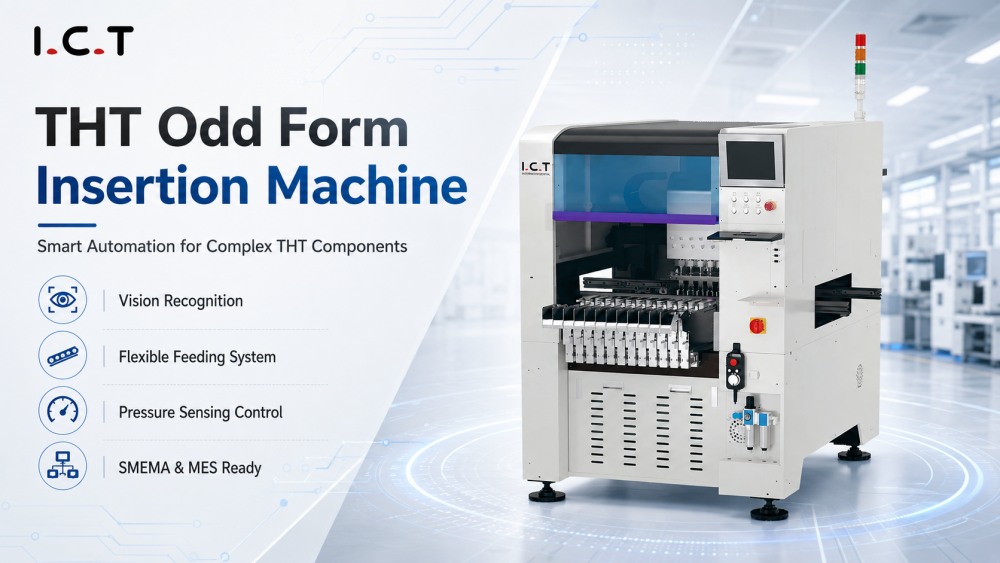

I.C.T  Macchina inseritrice avanzata per moduli dispari


Introduzione:


IL I.C.T Macchina per l'inserimento di moduli strani è una soluzione innovativa e ad alte prestazioni progettata per affrontare le sfide legate all'inserimento di componenti di forma speciale nell'assemblaggio PCB. Combinando velocità, versatilità ed efficienza, questa macchina garantisce un'integrazione perfetta nella linea di produzione senza compromettere la produttività complessiva. Con un design modulare e una tecnologia all'avanguardia, la macchina per l'inserimento di forme dispari I.C.T è costruita per un valore a lungo termine, fornendo flessibilità e affidabilità senza pari.


Macchina per l'inserimento di forme dispari OFM-6


 ※ Dimensioni PCB: 70*70-300*500 mm

 ※ Testa di inserimento: 2/4/6


 ※ Banco di alimentazione:  Singolo/Doppio Lato

 ※ Dimensioni componente Mas: φ50 (35*35) mm;

 ※ Metodo di selezione dei componenti:  Ugello/Morsetto

 ※ Angolo di inserimento: 0-360°

 ※ Precisione CPK: ±0,05 mm









Caratteristiche e vantaggi principali  di I.C.T macchina per l'inserimento di moduli dispari:



1. Programmazione avanzata e condivisione dei dati

  • Programmazione offline: semplifica la configurazione con il software di programmazione plug-in che funziona su qualsiasi computer esterno.

  • Condivisione dei dati: condividi programmi macchina e dati di produzione (dimensioni PCB, coordinate dei componenti) tra dispositivi per semplificare le operazioni.


2. Precisione ed efficienza

  • Calibrazione intelligente: migliora la precisione utilizzando algoritmi di precisione e correzione intelligente degli errori.

  • Risultati del test CPK: ottieni una precisione eccezionale con valori CPK compresi tra 1,0 e 1,67.

  • Algoritmi multipli per l'identificazione dei componenti: garantiscono analisi correttive ad alta precisione per una varietà di componenti di forma dispari.


3. Movimentazione flessibile dei componenti

  • Supporto per vari alimentatori, inclusi alimentatori assiali, radiali, a vassoio e a tubo.

  • Adattabile per connettori, trasformatori, interruttori, bobine e altro.

  • Modulo con piede piegato di inserimento opzionale per una migliore affidabilità della saldatura.


4. Design modulare e compatto

  • Struttura modulare per una produzione scalabile.

  • Le dimensioni compatte dell'unità massimizzano l'efficienza dello stabilimento.

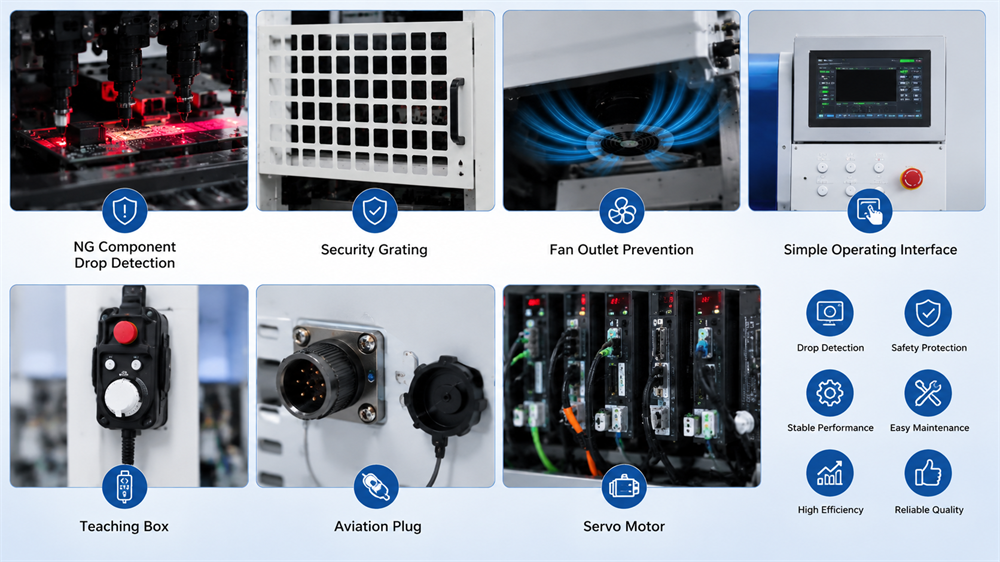

Altre caratteristiche:

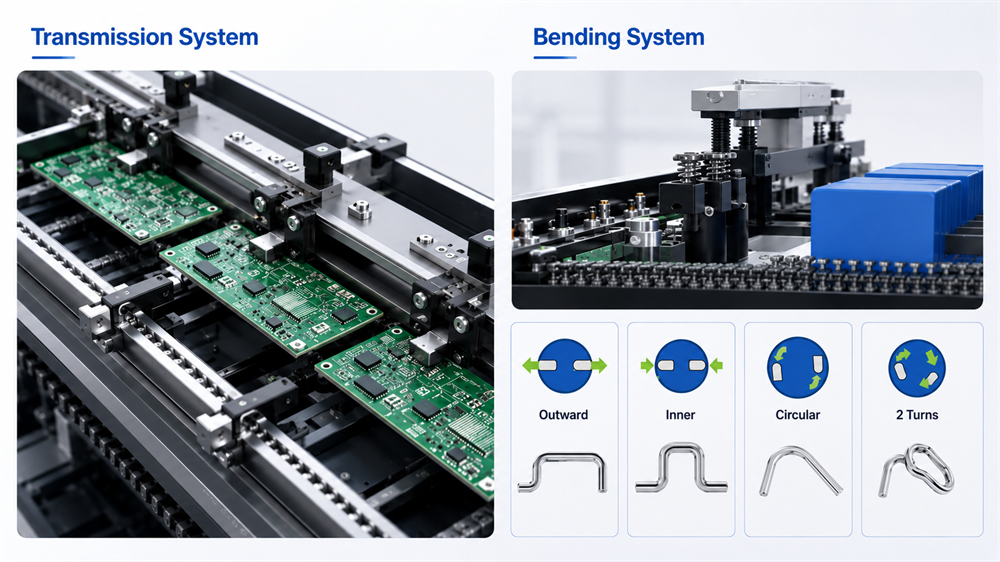

Modulo di inserimento del piede piegato

Modulo di inserimento del piede piegato

Alcuni modelli possono essere dotati di componenti piegati a piombo

realizzare il cavo piegato automatico dopo il plug-in del componente, in modo da

prevenire il fenomeno del galleggiamento durante la saldatura dei componenti.

Il diametro del piede piegato deve essere inferiore a 1,0 mm,

e la lunghezza del cavo che perde non deve essere inferiore a 2 mm.


Applicazioni  di I.C.T macchina per l'inserimento di moduli dispari:


La macchina per l'inserimento di forme dispari I.C.T è progettata per gestire una varietà di componenti di forma speciale, inclusi connettori, trasformatori e altro ancora. Grazie ai suoi alimentatori specializzati, può accogliere un'ampia gamma di materiali, garantendo un inserimento efficiente e ad alta velocità.


Applicazioni della macchina per l'inserimento di forme dispari


Applicazione speciale del morsetto:


Per adattarsi alla diversità degli originali dalla forma speciale, in base alla forma delle diverse parti, l'ugello e la pinza più adatti sono progettati per fornire garanzia per le macchine plug-in ad alta velocità.


Applicazione speciale del morsetto


Con ugelli e pinze progettati su misura per l'inserimento ad alta velocità e alta precisione, questa macchina garantisce prestazioni ottimali per diversi componenti di forma speciale.


Specifiche  di I.C.T  Macchina per l'inserimento di moduli dispari:


Modello OFM-2 OFM-4 OFM-4D OFM-6 OFM-6D
Testa di inserimento 2 4 4 6 6
Dimensioni: mm 1050*1680*1870 1300*1700*2000 1550*1900*2100 1550*1900*2100 1300*1700*2000
Peso 1250 kg 1650 kg 1750 kg 1800 kg 1730 kg
Sistema operativo Finestre
Banca di alimentazione Lato singolo Doppio lato Lato singolo Doppio lato
Grata di sicurezza (Porta) Configurazione standard
Fornitura d'aria 0,5-0,65 MPa (ANR)
Potenza massima 4,5KW 5,4 kW 6,3 kW 6,3 kW 5,4 kW
Dimensione massima del componente φ50 (35*35) mm φ50 (35*35) mm Φ30 (17*17) mm
Altezza componente ≤25 mm ≤30 mm ≤25 mm ≤30 mm ≤20 mm

Selezione dei componenti

Metodo

Ugello/Morsetto

Velocità/Un componente

0,8 S 0,7 S 0,7 S 0,6 S 0,6 S
Precisione CPK≥1,0 ±0,05 mm
Inserisci alimentazione ≤29,4N ≤98N ≤29,4N ≤29,4N ≤29,4N

Inserisci componente

Oggetto

Connettore, interruttore, bobine del trasformatore di presa, porte, condensatori, resistori, circuiti integrati, ecc.
PCB Dimensioni (L*L)

70*70~

300*500mm

70*70~

410*500 mm

70*70~

450*400 mm

70*70~

410*350mm

70*70~

410*350 mm

PCB Spessore

0,6~2 mm
Trasportatore SMT Tipo Catena Cintura
Direzione Da L a R (Opzionale da R a L)
Sezione Trasportatore SMT 3
SMEMA Configurazione standard
* I.C.T continua a lavorare su qualità e prestazioni, le specifiche e l'aspetto possono essere aggiornati senza particolare preavviso.


Maggiori dettagli, per favore  Contatta I.C.T  Ora.

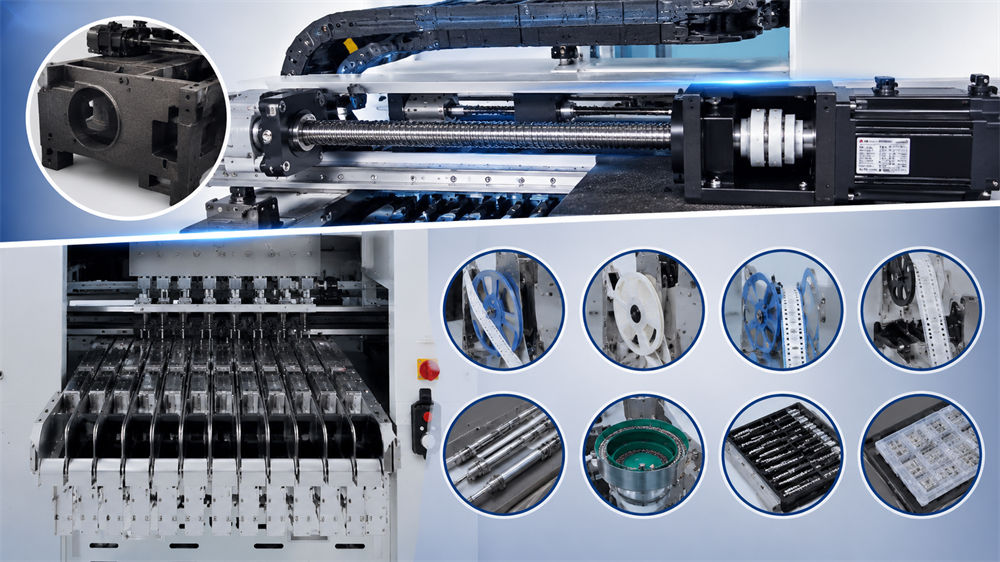

Opzioni dell'alimentatore:


Scegli tra un'ampia gamma di tipi di alimentatori per soddisfare le tue esigenze di produzione:


Materiali adatti

Materiali adatti

Materiali adatti

Alimentatore assiale del nastro

Materiali per intrecciature di piombo orizzontali

Resistenze, condensatori, fusibili

Alimentatore di nastro radiale

Materiali per l'intrecciatura verticale del piombo

Condensatori, LEDs

Alimentatore a vassoio

Materiali in entrata su pallet

Circuiti integrati, trasformatori, bobine

Alimentatore a tubo

Materiali per il caricamento dei tubi

Connettori VGA, relè, trasformatori

Alimentatore a ciotola

Materiali in arrivo sfusi

USB, connettori HDMI, LED

Tutti i sistemi di alimentazione sono personalizzabili per soddisfare requisiti di produzione specifici.


Perché scegliere la macchina per l'inserimento di moduli dispari I.C.T?


1. Flessibilità senza pari

Il design modulare consente di adattare la linea di produzione alle esigenze in evoluzione, garantendo valore e ROI a lungo termine.

2. Alta efficienza

Ottieni fino a 0,6 secondi per inserimento di un componente, massimizzando la produttività senza compromettere la qualità.

3. Supporto globale

Con il servizio post-vendita completo di I.C.T, ti garantiamo installazione, formazione e supporto tecnico senza problemi in tutto il mondo.


Migliora il tuo processo di assemblaggio PCB con I.C.T Macchina per l'inserimento di moduli strani. Contattaci oggi per una consulenza o un preventivo personalizzato.
