X-7100
I.C.T
X-ray inspection machine
| Quantità: | |
|---|---|
| I.C.T X-7100 PCB Macchina per l'ispezione a raggi X
Il I.C.T X-7100 è una macchina di ispezione a raggi X offline avanzata SMT PCB progettata per controlli interni dettagliati nella produzione di componenti elettronici. Eccelle nell'individuare problemi come bolle d'aria, vuoti, cortocircuiti, circuiti aperti, saldature mancanti e crepe nei componenti. Con funzionalità come la programmazione CNC per il rilevamento automatico e un'interfaccia di navigazione visiva, semplifica il processo per gli operatori. Questa macchina per ispezione a raggi X PCB supporta varie applicazioni, da SMT e BGA alle batterie al litio e alle parti automobilistiche. Il suo schermo piatto digitale ad alta risoluzione e il tubo a raggi X stabile garantiscono immagini nitide, mentre le certificazioni di sicurezza come EU CE e ISO lo rendono affidabile. Ideale per il controllo qualità, aiuta i produttori a ridurre i difetti e migliorare l'affidabilità del prodotto in modo intuitivo.
| Caratteristica

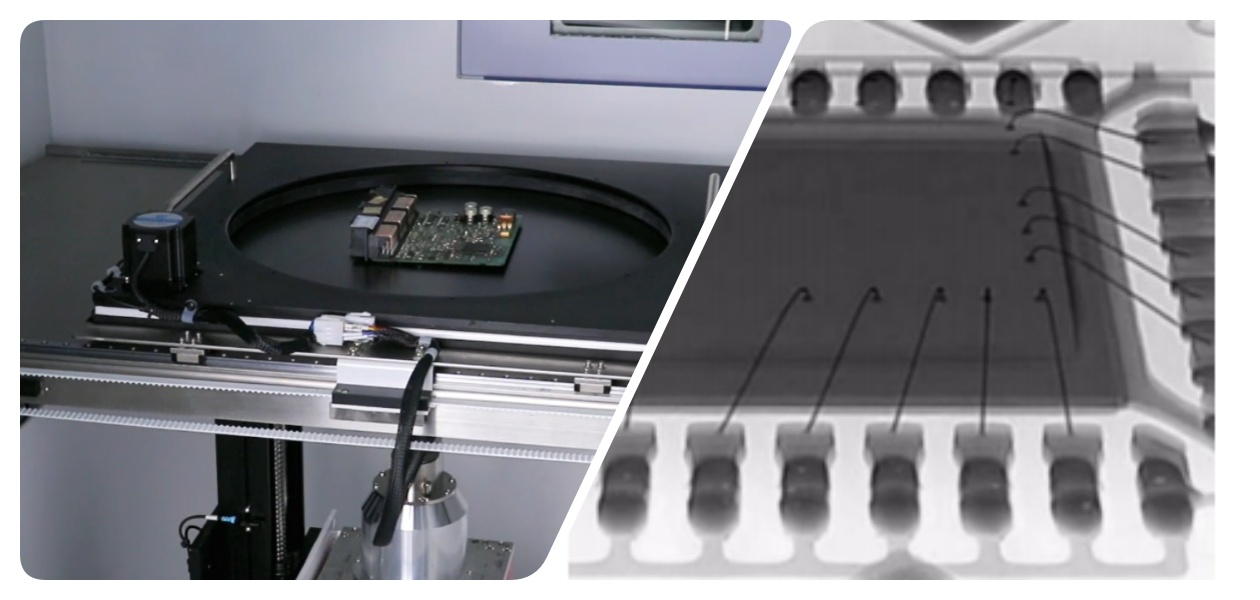

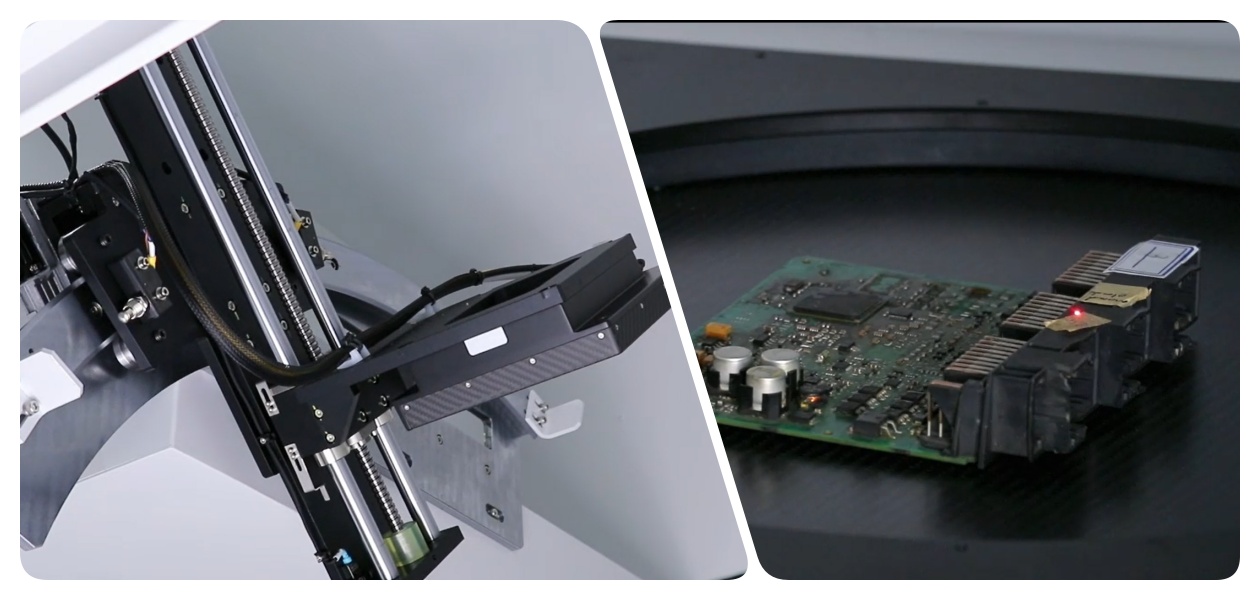

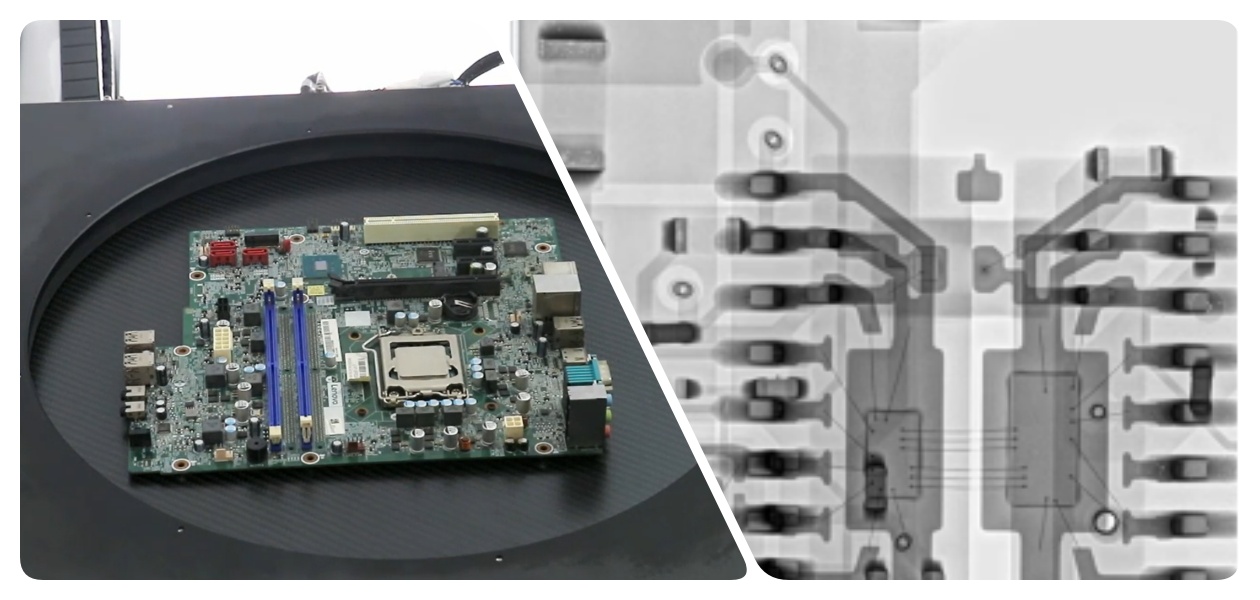

La macchina per ispezione a raggi X I.C.T X-7100 PCB utilizza un rilevatore digitale a pannello piatto ad alta risoluzione con 1536x1536 pixel, che fornisce immagini nitide per un rilevamento preciso dei difetti. Questa funzione acquisisce correzioni in tempo reale e offre molteplici modalità di guadagno per una migliore visibilità. Aiuta a identificare piccoli problemi come difetti delle sfere di saldatura o problemi di collegamento dei fili nei semiconduttori. Grazie al raffreddamento passivo e ai sensori di temperatura, mantiene prestazioni costanti durante le lunghe sessioni. Ciò rende la macchina di ispezione a raggi X essenziale per le industrie che necessitano di viste interne accurate, garantendo meno errori nella produzione.
La programmazione CNC in questa macchina di ispezione a raggi X PCB consente la scansione automatica di più posizioni del campione senza input manuale. Supporta le funzioni di array per campioni a spaziatura fissa, accelerando le ispezioni in ambienti con volumi elevati. Gli operatori possono impostare facilmente i programmi con un semplice clic del mouse, riducendo tempi ed errori. Il sistema anticollisione protegge il dispositivo durante il movimento. Questa macchina di ispezione a raggi X offline SMT PCB è perfetta per i test in batch nelle linee SMT, aumentando l'efficienza e la ripetibilità.
Gli strumenti di misurazione a chiave singola dell'X-7100 calcolano rapidamente la dimensione delle bolle, il tasso di vuoto e l'altezza della saldatura. Ciò aiuta nei controlli di qualità per i giunti di saldatura negli assiemi PCBA. La funzione di simulazione del colore migliora l'osservazione dell'immagine per una migliore analisi. Dotato di controllo joystick per regolazioni precise, garantisce risultati accurati. Essendo una versatile macchina di ispezione a raggi X PCB, si applica a vari materiali come ceramica e plastica, aiutando nella prevenzione dei difetti.
| Specifica
| Articolo | Modello | I.C.T X-7100 |
| Tubo a raggi X | Tipo | Tubo chiuso |
| Voltaggio | 90kV | |
| Corrente elettrica | 200uA | |
| Risoluzione spaziale | 5μm | |
| Pannello piatto | Metodo di acquisizione delle immagini | Imaging digitale a schermo piatto |
| Precisione dell'immagine | 85μm | |
| Valore di densità quantizzata della conversione A/D | 16 bit (65536) | |
| Risoluzione | 1280*1024px | |
| Frequenza fotogrammi di acquisizione | 30 FPS | |
| Sistema | Ingrandimento | 200x |
| Sistema operativo | finestre10 | |
| Energia | CA 110-220 V, 50-60 HZ, 1200 W | |
| Test di sicurezza dalle radiazioni | <1 uSV/H | |
| Struttura | Massimo. Dimensioni di caricamento | 540 mm*540 mm |
| Massimo. Zona di ispezione | 510 mm*510 mm | |
| Massimo. Caricamento del peso | ≤10kg | |
| Angolo di rotazione della piattaforma | 60° | |
| Dimensione | 1100*1360*1750 mm | |
| Peso | 950kg | |
| Movimento della piattaforma | Automatico/Manuale |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea
La linea di produzione I.C.T PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Video sul successo dei clienti
Nel nostro video mostriamo la macchina per ispezione a raggi X I.C.T X-7100 PCB in azione presso la fabbrica di elettronica di un cliente. Il video inizia con una panoramica degli esterni eleganti e delle funzioni chiave come il controllo tramite joystick e l'interfaccia di programmazione. All'interno rivela il tubo a raggi X ad alta precisione di Hamamatsu e il detettore digitale a schermo piatto. Durante il funzionamento, la macchina scansiona PCBA campioni, rilevando BGA bolle e sfere di saldatura in tempo reale. Gli ingegneri dimostrano la modalità batch automatica su batterie al litio e cablaggi elettrici, evidenziando misurazioni rapide di vuoti e inclinazioni fino a 60 gradi. Questa configurazione ha aiutato il cliente a migliorare il rilevamento dei difetti del 30%, garantendo una qualità più elevata nella sua linea di produzione SMT. Il video sottolinea come questa macchina per ispezione a raggi X offline SMT PCB si integra perfettamente nei flussi di lavoro per risultati affidabili.
| Assistenza e supporto alla formazione
I.C.T offre servizi completi e formazione per la macchina per ispezione a raggi X PCB. Il nostro team fornisce installazione in loco, manutenzione regolare e supporto tecnico rapido per garantire il corretto funzionamento delle apparecchiature. I programmi di formazione coprono il funzionamento di base, la programmazione e i protocolli di sicurezza, personalizzati per gli operatori con semplici istruzioni. Includiamo anche consigli sull'ottimizzazione dei processi per migliorare l'efficienza della vostra produzione. Con centri di assistenza globali, garantiamo tempi di risposta rapidi e disponibilità di pezzi di ricambio. Questo supporto aiuta i clienti a massimizzare il potenziale della macchina senza tempi di inattività.
| Cosa dicono i clienti
I nostri clienti elogiano gli ingegneri di I.C.T per le loro capacità esperte di configurazione e risoluzione dei problemi. Amano la macchina per l'ispezione a raggi X PCB per i suoi rilevamenti accurati e la facilità d'uso. Molti sottolineano il nostro imballaggio sicuro e la spedizione veloce che prevengono danni. Le risposte rapide alle domande risolvono tempestivamente i problemi, creando fiducia. Nel complesso, i clienti ci valutano positivamente per l'affidabilità delle attrezzature e del servizio.
| Certificazioni e standard
I.C.T detiene certificazioni chiave come CE, RoHS, ISO9001 e vari brevetti. Ciò garantisce che la nostra macchina per ispezione a raggi X PCB soddisfi gli standard internazionali di sicurezza e qualità. Il CE conferma la conformità alle normative UE in materia di salute e ambiente. RoHS garantisce l'assenza di sostanze nocive. ISO9001 riflette il nostro forte sistema di gestione della qualità. I brevetti proteggono funzionalità innovative come gli strumenti di misurazione delle bolle. Ciò rende i nostri prodotti affidabili in tutto il mondo.
| Informazioni sull'azienda I.C.T e sulla nostra fabbrica
I.C.T è un fornitore leader con ricerca, sviluppo e produzione interni e impiega oltre 89 dipendenti in una struttura di 12.000 m². Siamo cresciuti rapidamente dal 2012, servendo più di 1.600 clienti in 72 paesi. Le nostre fabbriche seguono rigorosi processi di test e sistemi di gestione della qualità per garantire standard elevati. Offriamo soluzioni SMT complete, dalla pianificazione all'ottimizzazione, aiutando i clienti a costruire linee di produzione efficienti a livello globale.
