I.C.T-7900
I.C.T
X-RAY machine
| Quantità: | |
|---|---|
| I.C.T X-7900 PCB Macchina per l'ispezione a raggi X
Il I.C.T X-7900 è una macchina di ispezione a raggi X SMT offline ad alte prestazioni costruita per le moderne fabbriche SMT. Rivela rapidamente BGA vuoti, giunti freddi, crepe, saldature mancanti, problemi di giunzione dei cavi e contaminanti interni che i normali AOI non possono vedere. Con l'ingrandimento del sistema 1000×, l'osservazione dell'inclinazione di 60°, l'analisi dei vuoti con un clic e la programmazione CNC completa, gli operatori ottengono risultati cristallini e ripetibili praticamente senza alcuna formazione. Questa macchina per l'ispezione a raggi X di circuiti stampati è estremamente sicura a <1 µSv/h ed è dotata di certificazioni CE, ISO9001 e RoHS.
| Caratteristica

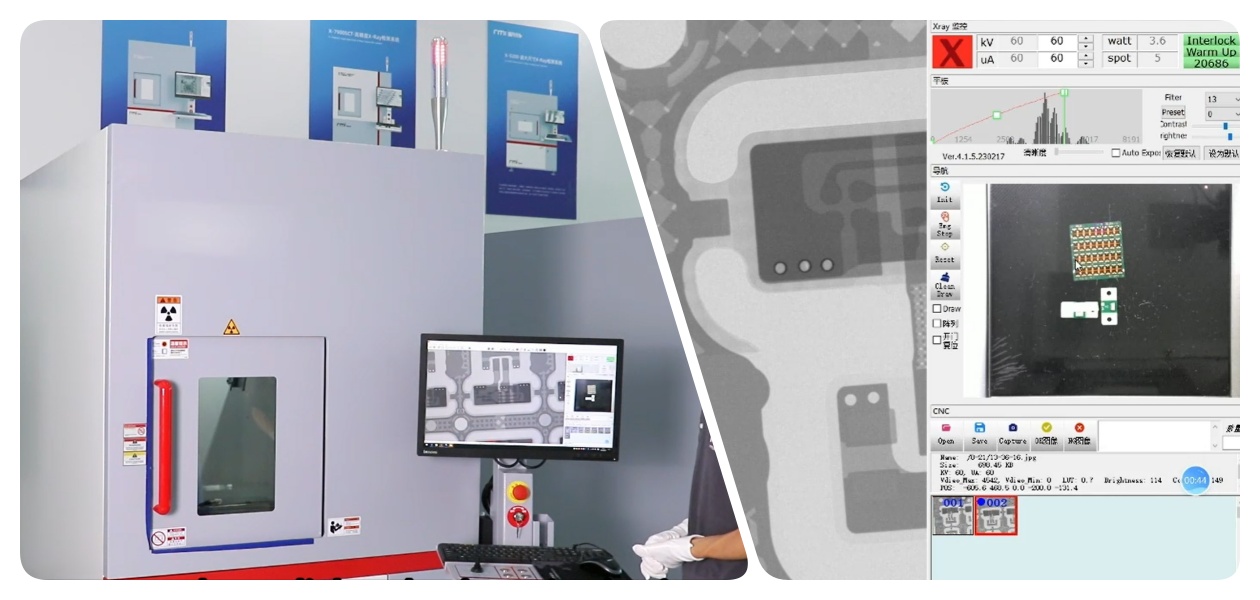

Al centro di questa macchina per l'ispezione a raggi X PCB SMT c'è un rilevatore digitale a schermo piatto 1536×1536 ad alta risoluzione più un tubo a raggi X chiuso Hamamatsu premium dal Giappone. La correzione in tempo reale e il guadagno regolabile forniscono immagini estremamente nitide di minuscole sfere di saldatura e fili d'oro. Il raffreddamento integrato e il monitoraggio della temperatura mantengono tutto stabile durante i lunghi periodi. Gli ingegneri di SMT adorano il modo in cui questa macchina di ispezione a raggi X per circuiti stampati Smt trasforma complessi controlli interni in decisioni semplici e affidabili ad ogni turno.

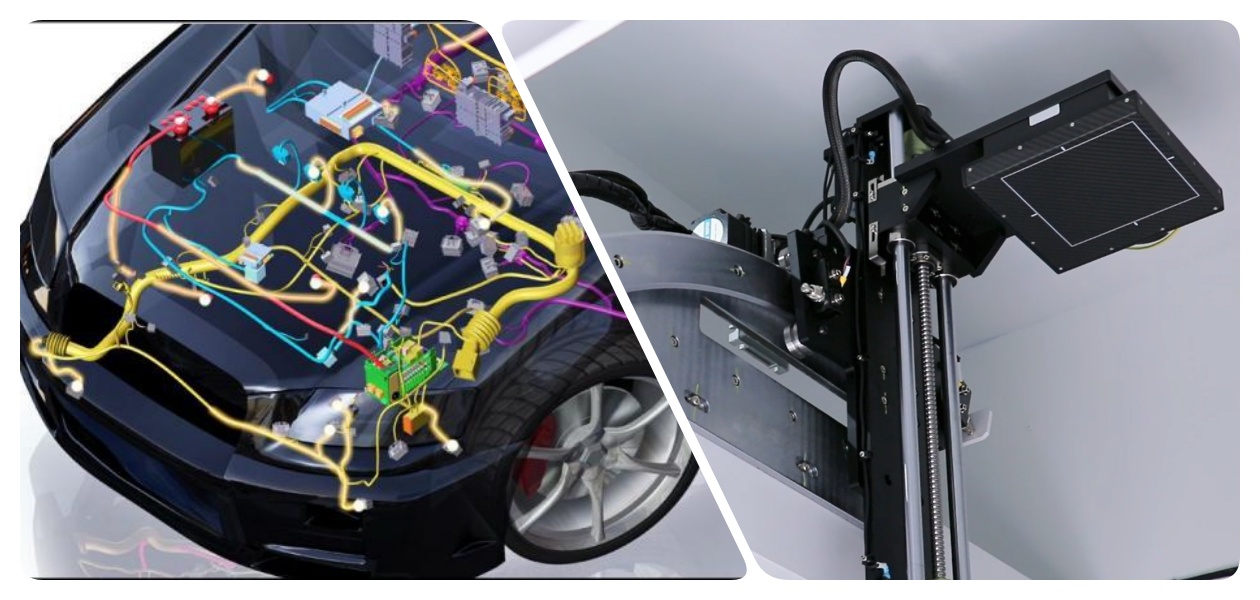

Impostalo una volta e osserva la macchina PCB Ispezione a raggi X SMT che esegue la scansione automatica di centinaia di schede utilizzando percorsi CNC o modalità array. La programmazione con un clic del mouse, la protezione anticollisione e il movimento XYZ fluido rendono la configurazione un gioco da ragazzi. Il rilevatore inclinabile di 60° rileva i difetti da ogni angolazione. Perfetto per linee PCBA ad alto volume, batterie al litio, automobilistiche e linee LED che richiedono velocità e zero fughe. Questa macchina per l'ispezione a raggi X dei circuiti stampati aumenta la produttività senza sacrificare la precisione.
Basta premere un pulsante e la macchina per l'ispezione a raggi X PCB SMT calcola istantaneamente la dimensione delle bolle, il tasso di vuoto e l'altezza di salita della saldatura. La simulazione del colore fa apparire i problemi sullo schermo in modo che gli operatori possano individuarli in pochi secondi. In combinazione con il controllo intuitivo del joystick e la navigazione visiva, trasforma i severi controlli di qualità in chiamate di tipo Pass/Fail veloce. Le fabbriche di tutto il mondo si affidano a questa macchina di ispezione a raggi X per circuiti stampati Smt per soddisfare ogni giorno i rigorosi standard IPC.
| Specifica
| Articolo | Modello | I.C.T X-7900 |
| Tubo a raggi X | Tipo | Sorgente di raggi X con microfocus target riflettente chiuso |
| Voltaggio | 130kV | |
| Corrente elettrica | 300uA | |
| Dimensione del punto focale | 3μm | |
| Potenza massima in ingresso | 39 W | |
| Angolo del fascio di raggi X (cono) | 105 gradi | |
| Distanza dal fuoco all'oggetto | 10 mm | |
| Pannello piatto | Area di imaging | 160 mm*160 mm |
| Dimensioni dell'unità fotosensibile | 85μm | |
| Risoluzione | 1644*1648px | |
| Angolo di inclinazione del rilevatore | 0-60° | |
| Frequenza fotogrammi immagine (1×1) | 30 fps | |
| Piattaforma | Massimo. Dimensioni di caricamento | 540 mm*540 mm |
| Massimo. Zona di ispezione | 510 mm*510 mm | |
| Massimo. Caricamento del peso | 10 kg | |
| Rotazione della piattaforma | Rotazione della piattaforma di 360° (Opzionale) | |
| Macchina | Foglio di piombo interno | Piastra in piombo spessa 5 mm (radiazione isolante) |
| Dimensione | 1.110 mm(L)*1.350 mm(L)*2.000 mm(A) | |
| Peso | 1050 kg | |
| Computer | Monitor LCD widescreen da 24 pollici/processore I5/4G memoria/disco rigido da 250 GB | |
| Energia | CA 110/220 V, 10 A, 1300 W |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea
La linea di produzione I.C.T PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Storia di successo del cliente
Il nostro video ti guida attraverso l'elegante design esterno e i principali punti di forza della macchina per ispezione a raggi X I.C.T X-7900 PCB SMT. Apre le porte per rivelare il tubo Hamamatsu premium e il rilevatore digitale all'interno. Quindi mostra il funzionamento dal vivo: scansione automatica dei lotti di pannelli PCBA, misurazione istantanea dei vuoti, viste fluide con inclinazione di 60° dei giunti BGA e immagini cristalline in condizioni di fabbrica reali. I clienti vedono esattamente quanto diventa facile e veloce il rilevamento dei difetti.
| Formazione e supporto professionale
I.C.T offre supporto completo per ogni macchina di ispezione a raggi X PCB SMT. I nostri ingegneri gestiscono l'installazione professionale in loco, la formazione dettagliata degli operatori e la calibrazione rapida. I pezzi di ricambio disponibili 24 ore su 24, 7 giorni su 7, la diagnostica remota e gli aggiornamenti software gratuiti a vita mantengono i tempi di inattività prossimi allo zero. Piani di manutenzione regolari e centri di assistenza globali garantiscono che la tua macchina funzioni come nuova per anni. Ci assicuriamo che tu ottenga il massimo valore fin dal primo giorno.
| Elogio del cliente
I clienti continuano a dirci quanto apprezzano i nostri tecnici dalla risposta rapida e le nostre apparecchiature solide come la roccia. Lodano le immagini nitide, la facilità d'uso, l'imballaggio per l'esportazione a prova di proiettile e il supporto tecnico rapidissimo della macchina per l'ispezione a raggi X PCB SMT. Molti affermano che il nostro servizio cordiale e le nostre prestazioni affidabili li hanno trasformati in partner I.C.T a lungo termine. Continuano ad arrivare recensioni a cinque stelle!
| La nostra certificazione
Ogni macchina per l'ispezione a raggi X I.C.T PCB SMT è dotata di certificazione CE, RoHS, ISO9001, certificazione sulle radiazioni AERB e numerosi brevetti innovativi. Questi marchi rispettati a livello globale dimostrano la nostra dedizione alla sicurezza, alla tutela dell’ambiente e alla tecnologia all’avanguardia. Le fabbriche in Europa, Stati Uniti e Asia li accettano senza domande quando approvano nuove apparecchiature per le loro linee SMT.
| Informazioni su I.C.T e sulla nostra fabbrica
Dal 2012, I.C.T è cresciuta rapidamente con il nostro campus di ricerca e sviluppo e produzione di 12.000 m² a Dongguan, in Cina. Quasi 90 membri del team e 20 ingegneri progettano, costruiscono e testano rigorosamente ogni macchina secondo rigorosi sistemi di qualità. Forniamo già oltre 1.600 clienti in 72 paesi con soluzioni SMT complete. Collabora con I.C.T e unisciti a un leader globale comprovato concentrato sul tuo successo.
