I.C.T-4034
I.C.T
SMT Stencil Printer
| Quantità: | |
|---|---|

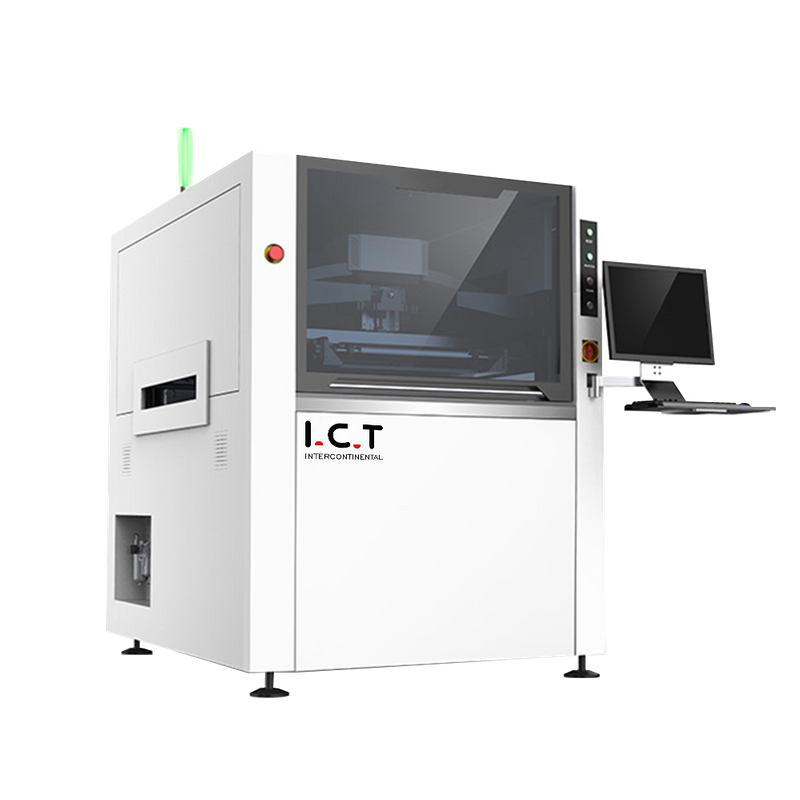

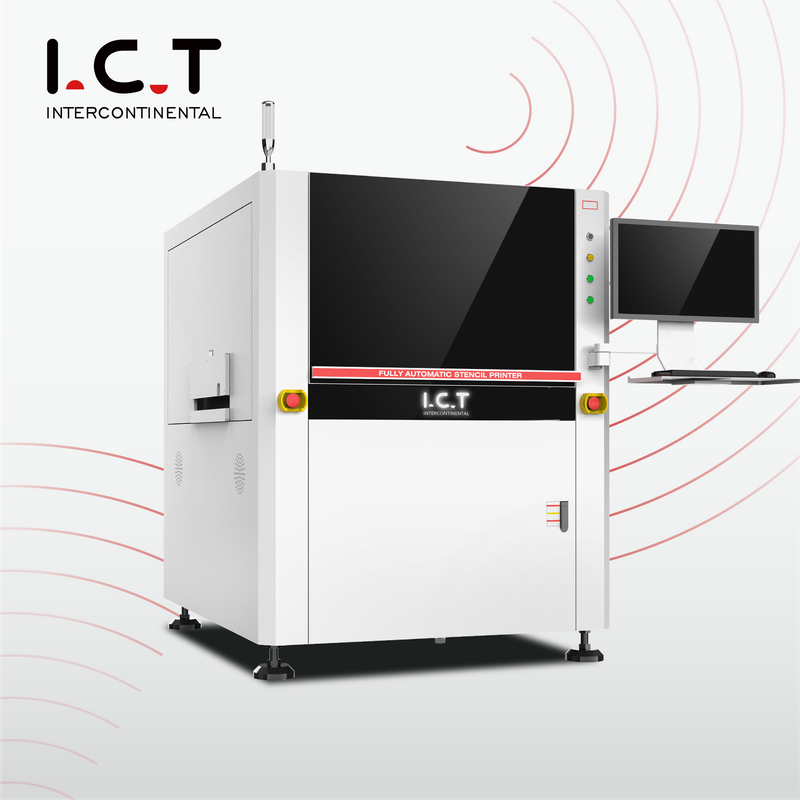

| SMT stampante completamente automatico stampino
La stampante SMT completamente automatica stampino di I.C.T è la scelta migliore per una stampa SMT efficiente. Con un ciclo veloce di 7 secondi e un'elevata ripetibilità di ±0,01 mm, soddisfa varie esigenze come la produzione di TV LCD e componenti elettronici per veicoli. Questa macchina è dotata di calibrazione automatica PCB, pressione del tergipavimento regolabile e sistemi di pulizia avanzati. Progettato per semplicità e prestazioni, supporta dimensioni di stencil da 470370 mm a 737737 mm e dimensioni PCB fino a 400*340 mm. L'esperienza di I.C.T garantisce risultati affidabili, rendendolo ideale per le moderne linee di produzione in tutto il mondo.

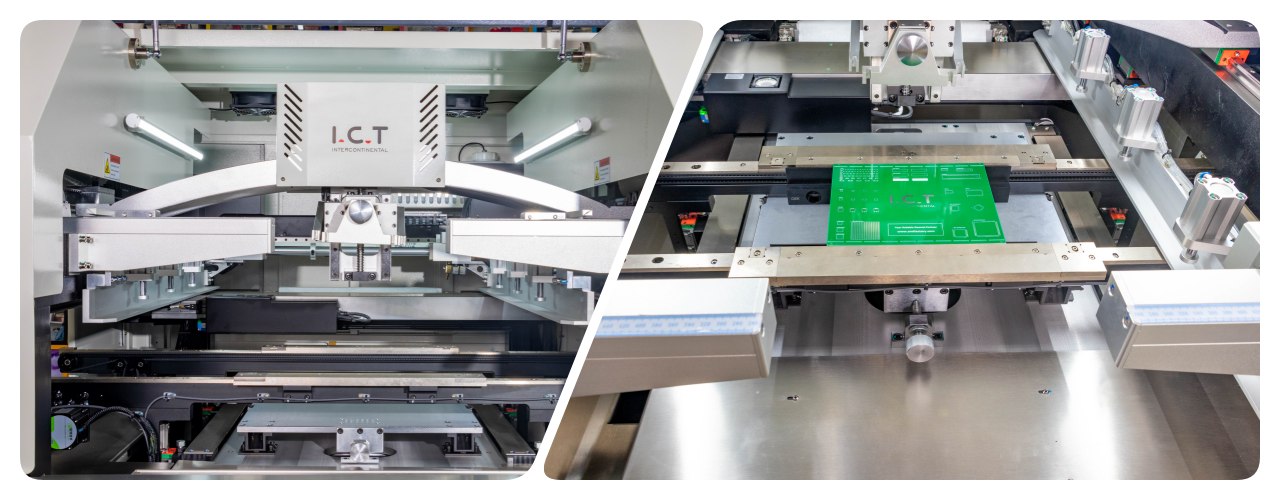

| Caratteristica
La stampante SMT stampino offre un'elevata precisione con una precisione di posizionamento ripetuto di ±0,01 mm e una precisione di stampa di ±0,025 mm. Ciò garantisce un'applicazione coerente della pasta saldante su PCB, riducendo gli errori nella produzione. La macchina utilizza componenti di servocontrollo avanzati per un funzionamento stabile, rendendola perfetta per l'elettronica dettagliata come i prodotti LED e STB. Le sue prestazioni affidabili fanno risparmiare tempo e migliorano la qualità, soddisfacendo le esigenze dei produttori globali.

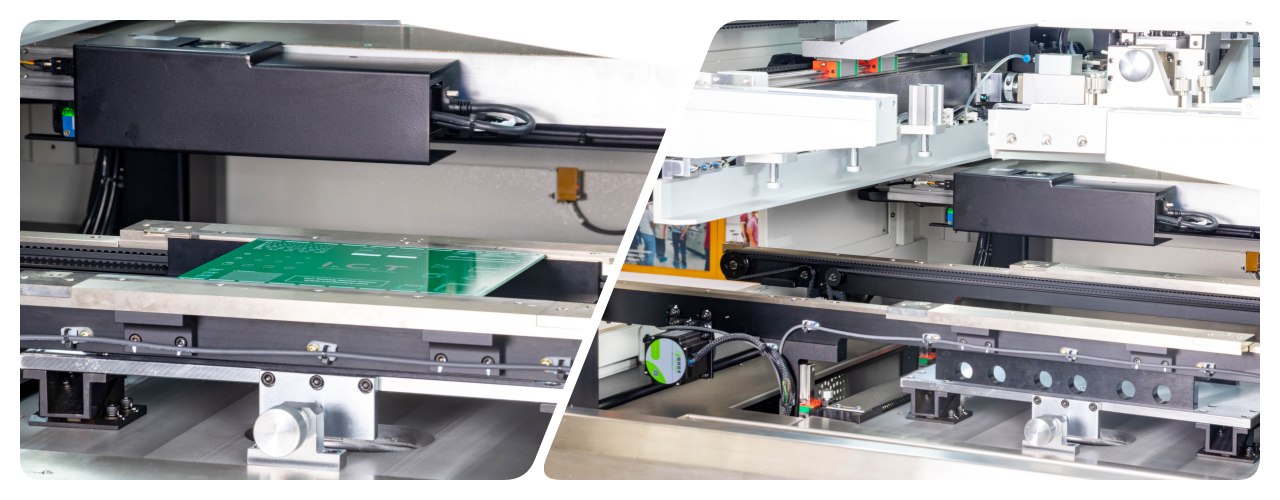

Questa stampante stencil SMT completamente automatica è dotata di un sistema di calibrazione automatica PCB. Regola accuratamente la posizione PCB prima della stampa, garantendo un perfetto allineamento con lo stencil. Questa funzionalità, combinata con una piattaforma di sollevamento programmabile, supporta vari spessori PCB da 0,4 mm a 6 mm. Migliora l'efficienza produttiva ed è ideale per diverse applicazioni, tra cui il cinema familiare e l'elettronica dei veicoli.

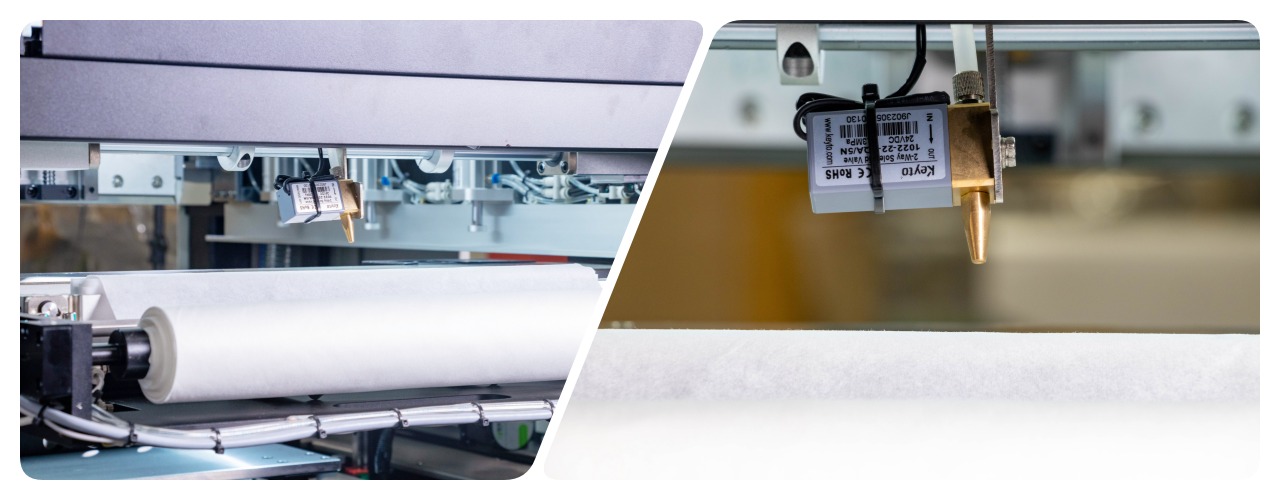

La stampante include un sistema di pulizia versatile con modalità a secco, a umido e ad aspirazione. La separazione della parte pulente dal CCD garantisce un'efficace manutenzione dello stencil. Un esclusivo sistema di spruzzatura pulisce uniformemente dall'alto verso il basso, mentre il software controlla l'uso di alcol e carta per risparmiare materiali. Questa funzionalità riduce i tempi di inattività e mantiene una stampa di alta qualità per prodotti elettronici generali.
| Specifica
| Modello | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Dimensione del telaio (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB size (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50~ 510*510 |
| Direzione del trasporto | A sinistra a destra; A destra; Sinistra; A destra | ||
| Sistema di supporto | Blocco a pin magnetico/tabella verso l'alto regolato/supporto | ||
| Sistema di bloccaggio | Bloccaggio laterale (ugello del vuoto, pressione Z retrattile per l'automazione è opzionale) | ||
| Testina della stampante | Due testine di stampa motorizzate indipendenti | ||
| Tipo di racla | Acciaio inossidabile (standard), plastica | ||
| Sistema di pulizia | Asciutto, bagnato, aspirapolvere | ||
| Ispezione | Ispezione 2D (standard) | ||
| Alimentazione elettrica | CA:220±10%,50/60HZ,3Kw | ||
| Metodo di controllo | Controllo PC | ||
| Dimensione (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modello | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Dimensione del telaio (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB size (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensione (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.

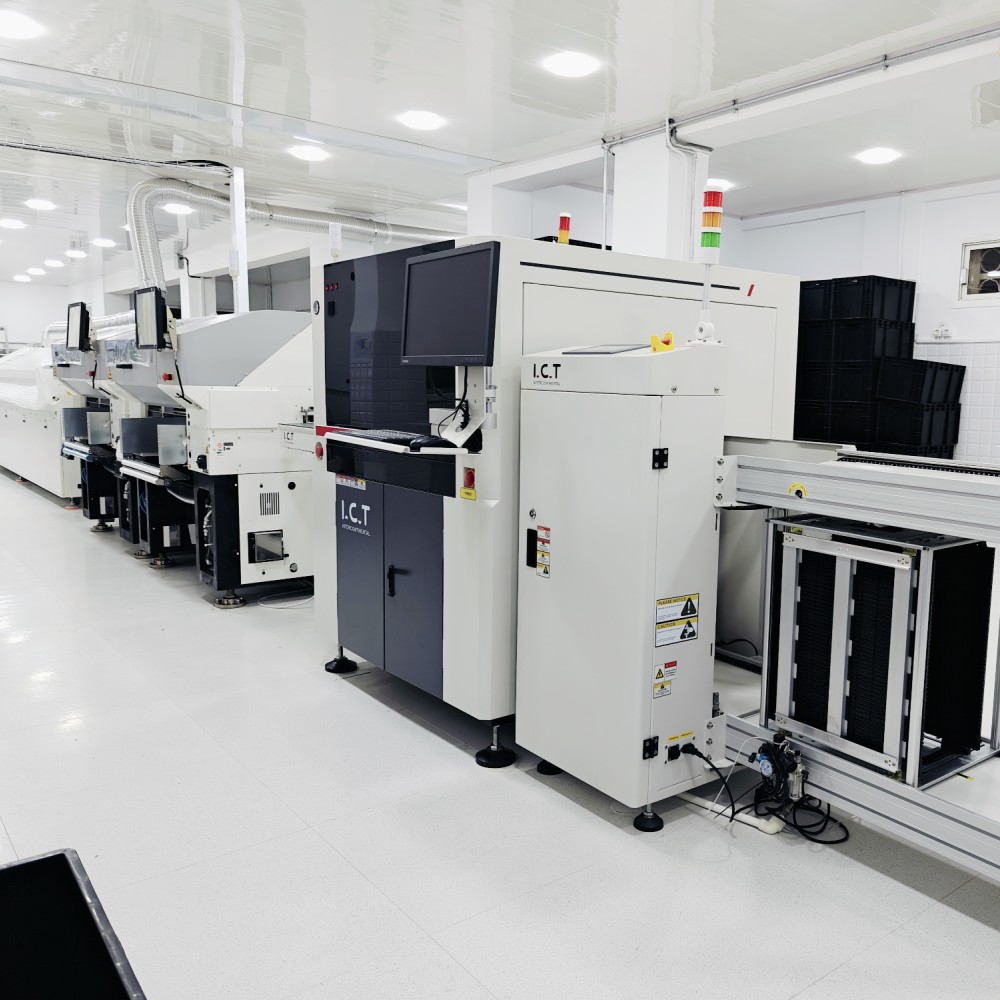

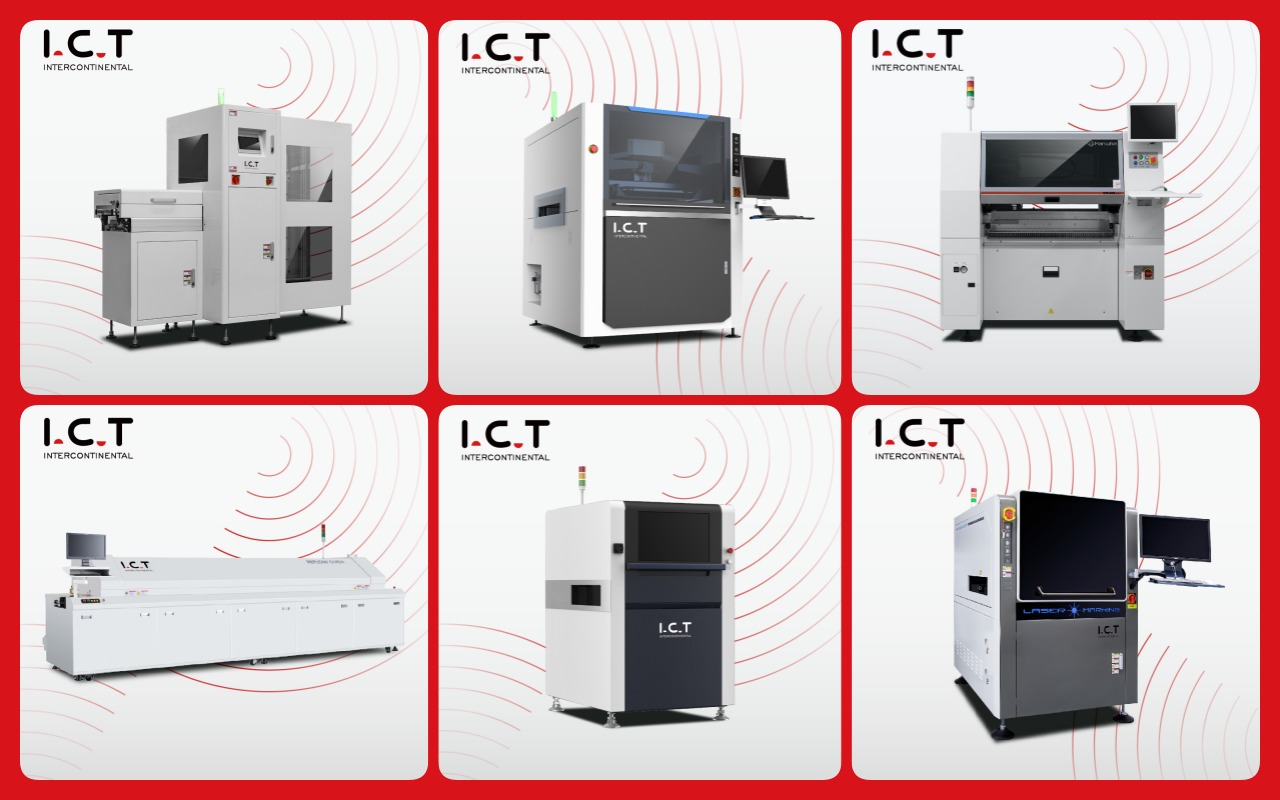

| SMT Elenco delle apparecchiature di linea
La nostra linea di produzione PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/stampante a getto d'inchiostro |

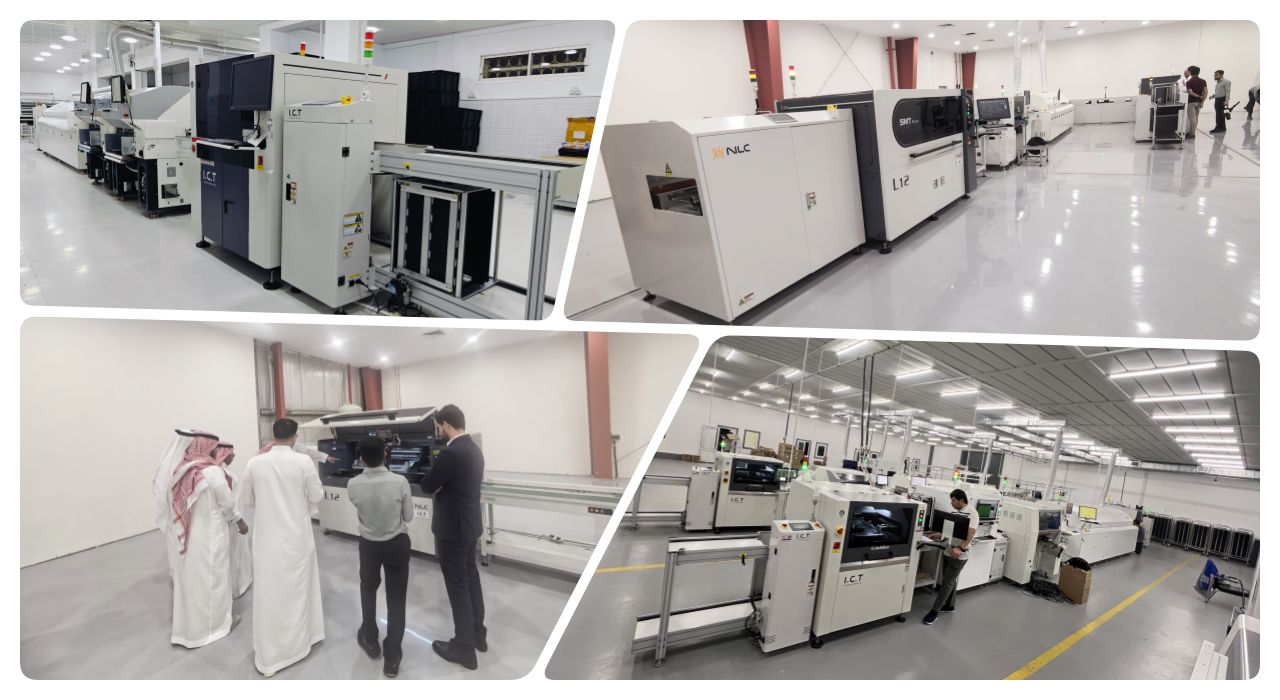

| Video sul successo dei clienti

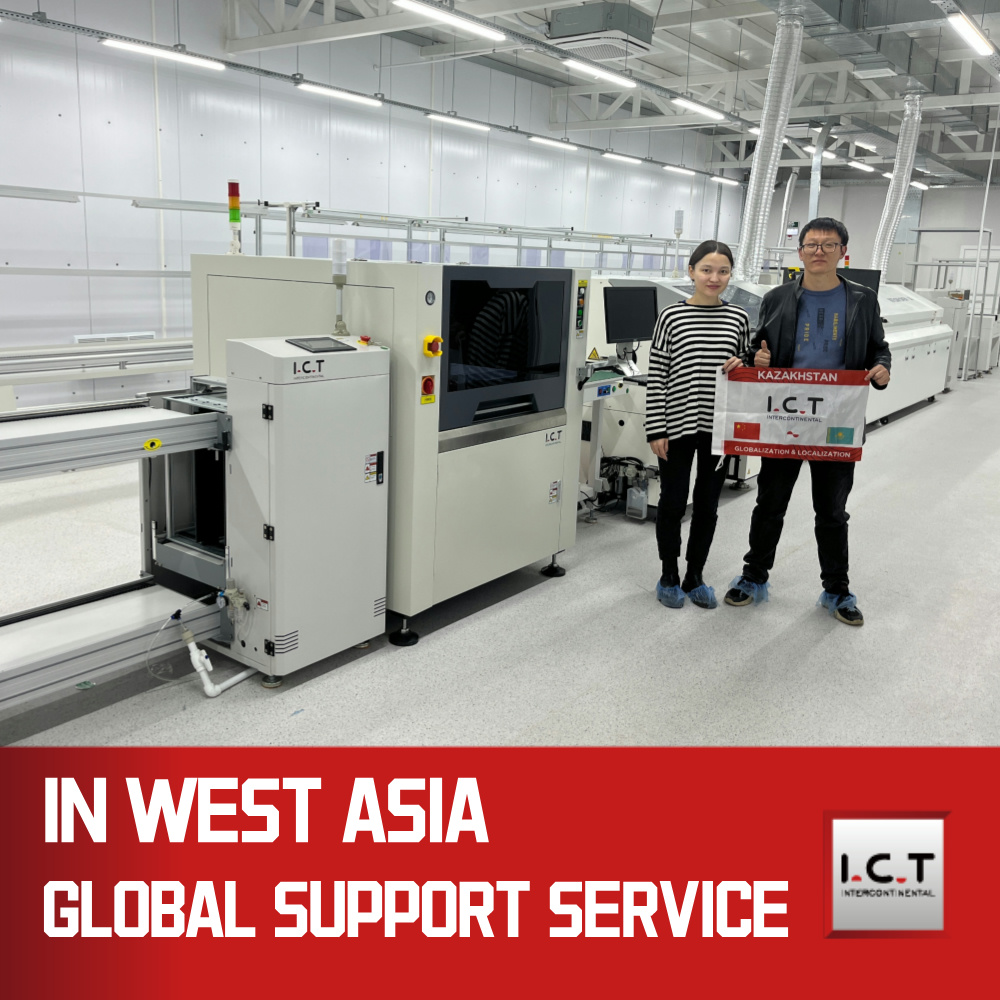

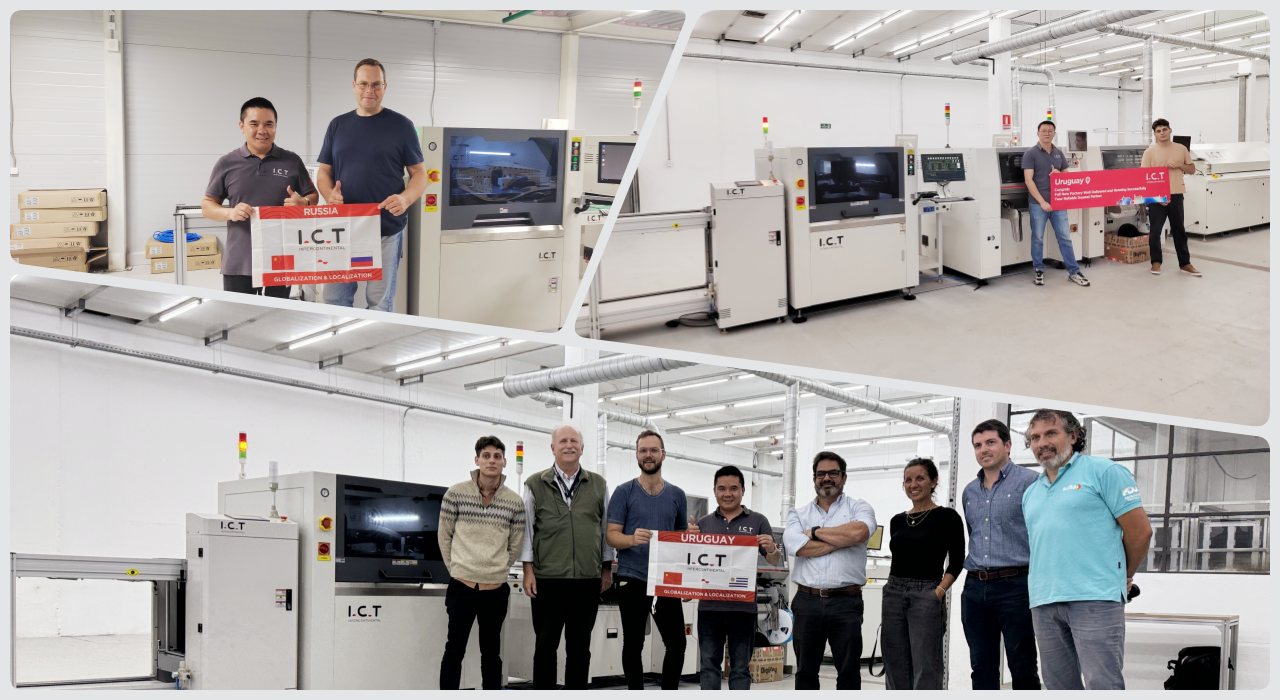

Come cliente europeo, siamo entusiasti delle linee di produzione SMT e DIP di I.C.T. Il nostro video mostra l'intera linea SMT, compreso il caricatore, il pulitore, la stampante per stencil SMT, la macchina per il posizionamento JUKI, il trasportatore, il forno di rifusione, il dispositivo di raffreddamento, il buffer, AOI e lo scaricatore NG/OK. La linea DIP è dotata di nastro trasportatore, saldatura ad onda, scaricatore, flipper e tester ICT. Ogni macchina funziona senza intoppi, aumentando la nostra produzione di elettronica avanzata. Gli ingegneri di I.C.T hanno fornito un supporto eccellente, garantendo un'integrazione e un funzionamento perfetti.
| Servizio e Formazione
I.C.T offre assistenza e formazione completi per la stampante SMT stampino. Il nostro team fornisce installazione, manutenzione e supporto per garantire il perfetto funzionamento delle vostre apparecchiature. I programmi di formazione insegnano agli operatori come utilizzare la macchina in modo efficiente, coprendo i processi di calibrazione e pulizia. Con i centri di assistenza globali, forniamo risposte rapide e supporto a lungo termine, aiutandoti a massimizzare la produzione e ridurre i costi.
| Recensioni dei clienti
I nostri clienti adorano gli ingegneri di I.C.T per il loro supporto qualificato e la rapida risoluzione dei problemi. Lodano la stampante SMT stampino per la sua elevata precisione e affidabilità. Anche l'imballaggio robusto e i metodi di trasporto sicuri ricevono un punteggio elevato. I clienti apprezzano la nostra rapida risposta ai problemi, garantendo linee di produzione fluide.
| La nostra certificazione
I.C.T detiene prestigiose certificazioni come CE, RoHS, ISO9001 e brevetti. Questi certificati dimostrano il nostro impegno per la qualità e la sicurezza nella produzione della stampante SMT stampino. Garantiscono ai clienti prodotti affidabili ed ecologici che soddisfano gli standard globali.
| Chi siamo e la fabbrica

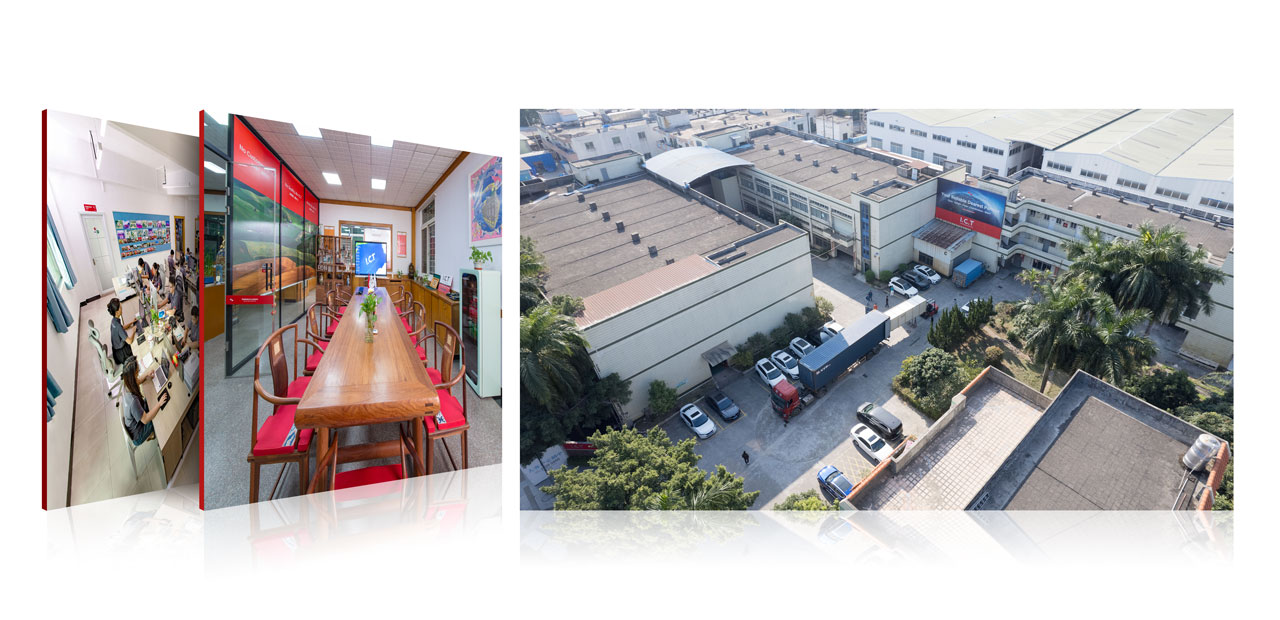

I.C.T è un'azienda leader con i propri team di ricerca, sviluppo e produzione. Con oltre 89 dipendenti e una rapida crescita, serviamo più di 1600 clienti in 72 paesi. La nostra fabbrica presenta rigorosi processi di test e un forte sistema di gestione della qualità. Con sede a Dongguan, in Cina, copriamo 12.000 m² e forniamo stampanti SMT stampino di alta qualità in tutto il mondo.
