LCO-350
I.C.T
| Quantità: | |
|---|---|
| I.C.T PCB Macchina da taglio laser
L’industria dei semiconduttori funziona con tolleranze ristrette. Le schede arrivano in cornici a clip. La macchina da taglio laser PCB li prende direttamente dal caricatore. Due laser tagliano contemporaneamente. Separano i pannelli senza toccare il materiale. Il sistema legge ogni punto di contrassegno e si adatta a qualsiasi spostamento. Le tavole buone vengono spostate sui vassoi. I rottami cadono. Le fabbriche in Malesia hanno avviato questa linea l'anno scorso dopo che gli ingegneri hanno terminato i controlli finali. Il processo rimane costante dal primo pannello all'ultimo vassoio. Lo spessore rimane inferiore a 1,5 mm. La velocità è di duecento millimetri al secondo. La precisione rimane entro più o meno 0,025 mm. Gli operatori guardano lo schermo e mantengono la linea libera. Nessuno sta ad aspettare. L'intero flusso si adatta a qualsiasi layout di produzione completo. Questa è la macchina che mantiene alta la produzione dei semiconduttori e bassi i difetti.
| Caratteristiche principali in dettaglio
La macchina da taglio laser PCB funziona con due laser verdi da 35 W che tagliano a oltre duecento millimetri al secondo. La precisione di posizionamento raggiunge più o meno 0,005 mm mentre la doppia piattaforma mantiene il carico su un lato mentre l'altro taglia. Il sistema CCD con luce a tre colori trova ogni punto ottico e calcola automaticamente l'espansione. Legge i codici QR fino a diciannove cifre e invia i dati al MES senza ritardi. L'aspirazione e la rimozione della polvere tramite laser mantengono l'area pulita. Le porte di sicurezza si bloccano durante il funzionamento e il materiale antistatico copre ogni superficie entro trenta centimetri. Il caricatore memorizza più fotogrammi e alimenta le schede una per una o insieme. L'unità di posizionamento esegue la scansione delle dimensioni e del codice, quindi impila i vassoi pieni mentre richiede quelli vuoti. Gli apparecchi personalizzati corrispondono esattamente a ciascun prodotto. L'intera configurazione soddisfa le rigide regole di pulizia dei semiconduttori e funziona senza manodopera aggiuntiva.
| Specifica
| Articolo | LCO-350 |
| Tipo laser | Laser verde |
| Potenza del laser | 35 W |
| Gamma di piattaforme | Tavolo doppio 300*300mm |
| Adattarsi allo spessore del prodotto (mm) | MASSIMO 1,5 mm |
| Velocità massima della piattaforma | 1000 m/s |
| Velocità di taglio massima (mm/s) | ≥200 mm |
| Precisione di posizionamento | ±0,005 mm |
| Ripetibilità | ±0,005 mm |
| Precisione di taglio | ± 0,025 mm |
| Energia | CA220V/50Hz, 3KW |
| Peso | 3200KG |
| Dimensions | L1600*L1300*A1800mm |
| Attrezzatura complementare della linea di semiconduttori
Le fabbriche di semiconduttori necessitano di più di una macchina. La macchina da taglio laser PCB funziona al meglio con il caricatore avanzato che memorizza i fotogrammi e alimenta automaticamente i pannelli. I servomotori controllano ogni ascensore in modo che dimensioni diverse funzionino senza commutazione. Dopo il taglio, la macchina per il posizionamento automatico di PCBA/IC scansiona ogni tavola e posiziona solo le parti buone nei vassoi mentre i pezzi NG vengono messi da parte. La macchina da taglio laser offline PCB è pronta per lotti più piccoli o prototipi speciali. Le stazioni Trasportatore SMT e AOI collegano tutto in un'unica linea fluida. I.C.T fornisce il set completo in modo che le fabbriche evitino di mescolare i marchi. Il caricatore, il taglierino in linea e l'unità di posizionamento condividono la stessa altezza e lo stesso standard di comunicazione. Gli ingegneri abbinano ogni pezzo al layout esistente del cliente. Il risultato è una linea che va dal pannello grezzo al vassoio finito senza spazi vuoti o manipolazioni aggiuntive.
| Video sul successo dei clienti

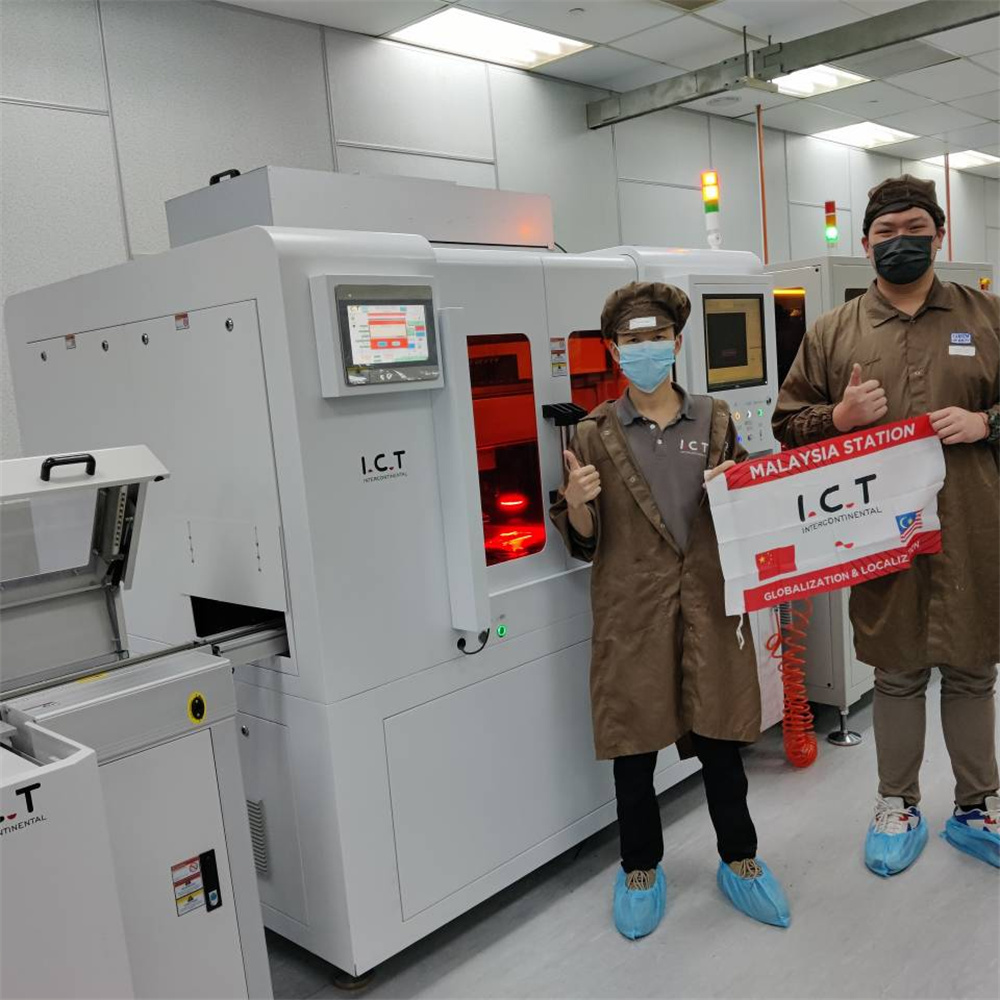

L'anno scorso uno stabilimento di semiconduttori in Malesia necessitava di una separazione dei pannelli più rapida. I.C.T ha consegnato la linea completa che includeva il caricatore, la macchina da taglio laser PCB e l'unità di posizionamento. Gli ingegneri arrivarono in volo e rimasero finché ogni stazione non funzionò esattamente come previsto. Hanno eseguito il debug dei doppi laser e addestrato la squadra sul sistema di visione. Gli operatori hanno imparato come caricare i frame e leggere i dati MES. Le prime tavole si sono spostate dal caricatore al taglio al vassoio senza fermarsi. I bordi sono rimasti lisci. I difetti sono caduti subito. La linea ha raggiunto fin dall'inizio gli obiettivi giornalieri. I manager hanno visto aumentare la produzione e diminuire le ore di lavoro. Hanno detto agli ingegneri che l'attrezzatura si adattava perfettamente al loro processo. L'intera installazione ha richiesto solo pochi giorni dall'arrivo delle casse. Oggi lo stabilimento gestisce con sicurezza tre turni. Il successo è arrivato da un'attenta pianificazione e dal paziente supporto in loco.
| Assistenza e supporto alla formazione
I.C.T crea soluzioni di fabbrica complete che durano. Le nostre squadre arrivano con la macchina da taglio laser PCB e rimangono finché l'intera linea non funziona senza problemi. Venti ingegneri viaggiano in qualsiasi parte del mondo per gestire l'installazione, il debug e la formazione completa degli operatori. Insegnano i controlli giornalieri, le regolazioni rapide e la manutenzione a lungo termine in modo che la linea rimanga produttiva anno dopo anno. Quando le fabbriche aggiungono nuovi prodotti, lo stesso team ritorna per ottimizzare il processo. Il supporto remoto risponde alle domande lo stesso giorno. Le revisioni regolari mantengono alti i rendimenti e bassi i tempi di inattività. Il servizio copre ogni macchina della linea, non solo una unità. I clienti ricevono manuali chiari, elenchi di pezzi di ricambio e percorsi di aggiornamento. Questo supporto completo consente agli stabilimenti di semiconduttori di concentrarsi sulla propria crescita invece che sulle preoccupazioni relative alle apparecchiature. L'obiettivo è un rendimento costante e zero sorprese per ogni partner che serviamo.
| Testimonianze dei clienti
I clienti di semiconduttori parlano chiaramente della loro esperienza con I.C.T. Gli ingegneri sono arrivati in Malesia pronti a lavorare e sono rimasti finché la linea non ha funzionato perfettamente. La formazione è stata chiara e paziente. La macchina da taglio laser PCB ha funzionato senza interruzioni una volta installata. I pannelli raggiungevano ogni volta i vassoi con bordi puliti. Molti manager hanno notato il robusto imballaggio che proteggeva ogni componente durante la spedizione. Quando appariva una domanda, la risposta arrivava lo stesso giorno. I team di fabbrica affermano che l’intera linea ora raggiunge gli obiettivi con meno manodopera. Apprezzano il supporto che copre l'intero processo dal caricamento al vassoio finale. I commenti ripetono lo stesso punto: l'attrezzatura funziona come promesso e le persone dietro mantengono la parola data. Questa fiducia è cresciuta nel corso di mesi di attività quotidiana costante su più turni.
| Certificazioni e standard
I.C.T soddisfa tutti gli standard richiesti dalle fabbriche di semiconduttori. La macchina da taglio laser PCB è dotata del marchio CE per un funzionamento sicuro in Europa. La conformità RoHS garantisce che i materiali rispettino l'ambiente. La certificazione ISO9001 copre l'intero processo di progettazione e produzione dall'inizio alla fine. Numerosi brevetti proteggono il sistema a doppio laser, il software di visione e la gestione automatica dei vassoi. Audit indipendenti confermano che ogni dettaglio rimane aggiornato. I clienti ricevono la serie completa di documenti con ogni spedizione. Queste certificazioni supportano l'importazione regolare e l'uso a lungo termine in qualsiasi paese. Lo stesso sistema di qualità si applica al caricatore, alla macchina di posizionamento e a ogni altra unità della linea. Le fabbriche sanno che le apparecchiature che ricevono hanno superato tutti i test richiesti. Questo livello di prova dà completa fiducia nella produzione giornaliera.
| Informazioni su I.C.T azienda e fabbrica
I.C.T opera come partner completo nella produzione di componenti elettronici con oltre venticinque anni di esperienza. Lo stabilimento di dodicimila metri quadrati a Dongguan gestisce la propria ricerca, produzione e test rigorosi. Ottantanove membri del team, tra cui venti ingegneri professionisti, lavorano insieme ogni giorno. Abbiamo servito oltre milleseicento clienti in settantadue paesi e il numero cresce ogni anno. Ogni PCB macchina da taglio laser supera più controlli prima di lasciare il cancello. L'azienda aiuta le fabbriche a pianificare, installare, addestrare e migliorare linee complete dal primo disegno alla produzione completa. Il nostro team di sviluppo e il nostro sistema di qualità mantengono le soluzioni aggiornate. I clienti ricevono un partner affidabile per l'intero processo. L’attenzione rimane sul successo a lungo termine. Questo approccio consente ai produttori di semiconduttori di costruire o aggiornare i propri impianti con sicurezza e risultati costanti.
