NPM-VF |Macchina per l'inserimento di componenti a forma dispari Panasonic

introduzione

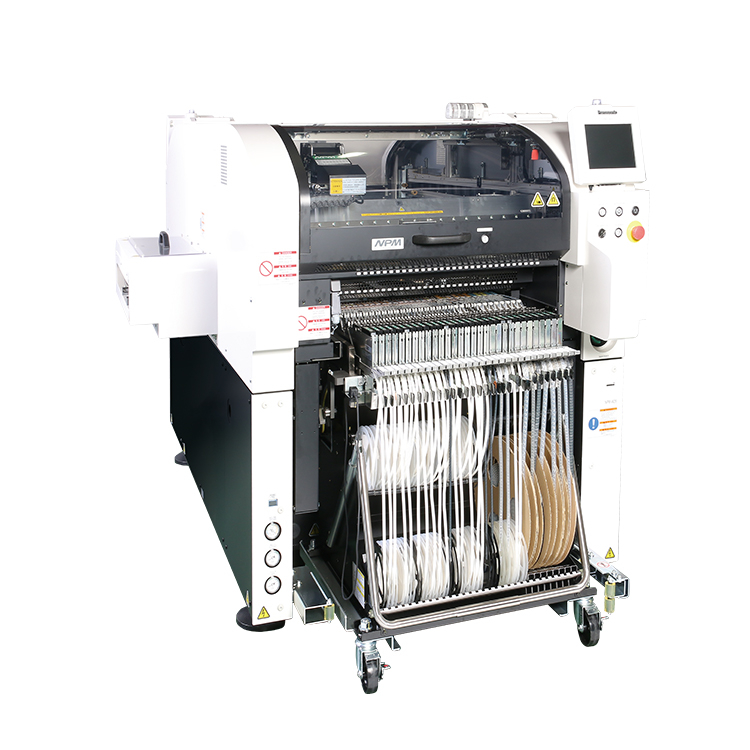

Macchina pick-and-place Panasonic-NPM-D3A

Panasonic ha progettato la soluzione NPM-VF a forma dispari per far fronte ai crescenti costi di manodopera globali e alla complessità dell'assemblaggio manuale.La nuova piattaforma, basata sulla pluripremiata piattaforma NPM, introduce diverse soluzioni innovative per ridurre i requisiti di manodopera e i costi, aumentando al tempo stesso la produttività, migliorando la versatilità e contribuendo a garantire inserimenti di componenti a foro passante e di forma dispari di qualità.

L'automazione della forma dispari richiede più del semplice posizionamento, quindi l'NPM-VF integra un clinch attivo, sottobordo, che attraversa l'area della popolazione.Adottato dalla pionieristica tecnologia a foro passante di Panasonic, il sistema di clinch attivo può fissare vari diametri di piombo a foro passante a rotazioni multiple.Tuttavia, quando non è necessario, la chiusura funge anche da supporto localizzato della scheda per i componenti a scatto/a pressione.Panasonic sta semplificando l'assemblaggio manuale e con forme strane con una soluzione che aiuta a ridurre i costi di manodopera, migliorare la qualità e ridurre al minimo i problemi legati alle risorse.

Macchina per l'inserimento di componenti a forma dispari Panasonic

Body Chuck per la presa di dispositivi di grandi dimensioni dalla forma insolita senza superficie di presa (ad es. trasformatori di potenza)
Lead Chuck per la presa di dispositivi con foro passante radiale (es. condensatori elettrolitici)
Ugello oscillante per l'inserimento di dispositivi a foro passante orientati nella confezione in modo diverso dall'orientamento di inserimento
Riduce i costi di manodopera, semplifica l'assemblaggio complesso e aumenta la qualità della produzione
Adatta le tecnologie a foro passante come la clinciatura attiva, il taglio del piombo e l'alimentazione delle parti frutto di oltre 50 anni di innovazione a foro passante di Panasonic

ID modello	NPM-VF
Modello numero:	NM-EJR9A: standard Trasportatore SMT
PCB Dimensioni (mm)	L 50 x P 50 ~ L 510 x P 460
PCB Dimensioni (mm)	Standard Trasportatore SMT: L 50 x P 50 ~ L 510 x P 460 Incudine Trasportatore SMT (Opzione): L 50 x P 50 ~ L 460 x P 400
Massimo.PCB Massa *	Standard Trasportatore SMT e incudine Trasportatore SMT: fino a 3 kg [*1]
PCB Spessore	Standard Trasportatore SMT e incudine Trasportatore SMT: 0,3 ~ 8 mm
PCB Flusso	Standard Trasportatore SMT e incudine Trasportatore SMT: Sinistra ← Destra / Sinistra → Destra (la direzione del flusso è selezionabile)
Direzione di inserimento	Standard Trasportatore SMT e incudine Trasportatore SMT: 360º (± 180º) *Unità di 1 grado
Forza di spinta di inserimento	Standard Trasportatore SMT e Incudine Trasportatore SMT: fino a 100 N
PCB Orario di scambio	Standard Trasportatore SMT: 4,5 s Incudine Trasportatore SMT (Opzione): 5,5 s
Componenti applicabili	Standard Trasportatore SMT e incudine Trasportatore SMT: max.dimensioni: L 130 mm × L 35 mm × H 60 mm • L 150 mm × L 38 mm × H 29 mm Capacità max.massa componente: 200 g
Fonte elettrica	AC trifase 200, 220, 380, 400, 420, 480 V 2,7kVA
Sorgente pneumatica	0,5 ~ 0,8 MPa, 200 l/min (ANR)
Dimensioni (mm)	L 1.866 x P 2.332 x A 1.554 (Solo corpo principale) L 2.166 x P 2.332 x A 1.554 (Quando è collegato il convogliatore di estensione a valle) Nota: escluso il monitor, la torre di segnalazione e la copertura della ventola a soffitto.
Massa	2.590 kg (Solo per il corpo principale: varia a seconda della configurazione delle opzioni)

*Valori come la velocità massima possono variare a seconda delle condizioni operative.*Contatta I.C.T per i dettagli.[*1]: PCB massa dopo l'inserimento (inclusa la massa del trasportatore)

FAQ:

D: Cos'è una macchina per l'inserimento di componenti?

Una macchina per l'inserimento di componenti, nota anche come macchina per l'inserimento o inseritore di componenti, è un'apparecchiatura utilizzata nella produzione elettronica.È progettato per automatizzare il processo di inserimento di componenti elettronici nei fori preforati (fori passanti) su un circuito stampato (PCB).Questi componenti possono includere componenti con conduttori radiali come condensatori, resistori, diodi e connettori.A differenza della tecnologia a montaggio superficiale (SMT), che posiziona i componenti sulla superficie del PCB, le macchine per l'inserimento vengono utilizzate per i componenti a foro passante.

D: Qual è la funzione di una macchina per l'inserimento?

La funzione principale di una macchina per l'inserimento è automatizzare e accelerare l'inserimento di componenti elettronici a foro passante in un PCB.Questo processo comporta:

Identificazione del componente corretto da un alimentatore o caricatore.
Orientare e allineare correttamente il componente.
Inserimento dei cavi o dei pin del componente nei fori corrispondenti sul PCB.
Fissaggio del componente in posizione, in genere tramite saldatura o clinciatura.

Automatizzando questo processo, le macchine di inserimento migliorano significativamente l'efficienza produttiva e la precisione nell'assemblaggio dei circuiti elettronici.Sono comunemente utilizzati in applicazioni in cui i componenti a foro passante sono preferiti o richiesti per specifici progetti elettronici o standard di settore.
