Σ-F8S
Yamaha
| Quantità: | |
|---|---|

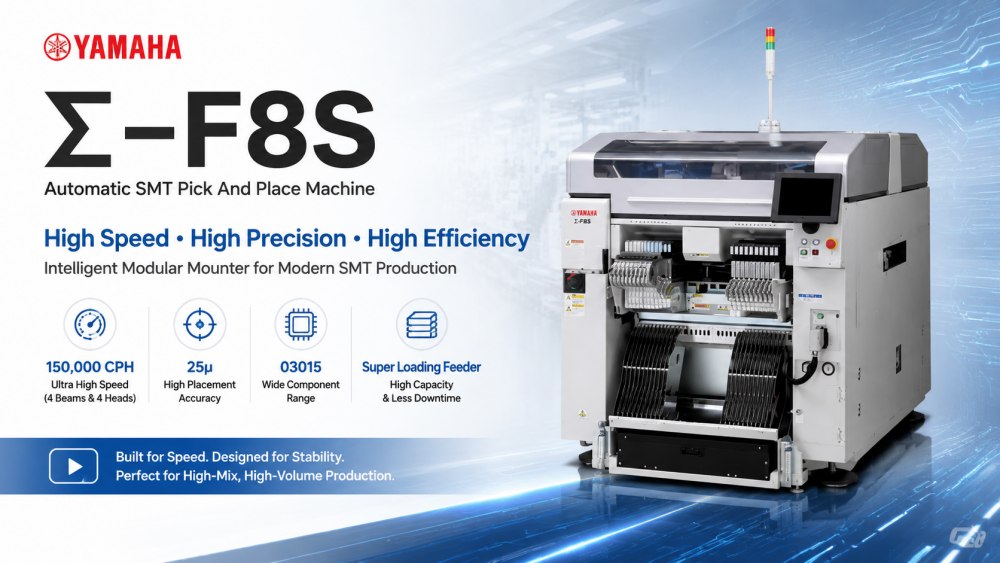

Yamaha Σ-F8S è progettato per la moderna produzione elettronica che richiede velocità, precisione e stabilità allo stesso tempo. Si tratta di un sistema pick and place modulare SMT progettato per gestire assemblaggi PCB ad alta densità con prestazioni costanti. La macchina è progettata per supportare ambienti di produzione altamente diversificati mantenendo al tempo stesso un'elevata produttività.
Grazie al controllo del movimento avanzato e all'architettura dell'alimentatore ottimizzata, Σ-F8S è in grado di supportare layout di componenti complessi e rapidi cambi di produzione. È ampiamente utilizzato nell'elettronica di consumo, nelle schede di controllo automobilistiche, nella produzione di LED e nell'elettronica industriale. Il sistema aiuta i produttori a ridurre i colli di bottiglia nella produzione e a migliorare l’efficienza complessiva della fabbrica.
Il Σ-F8S è progettato per fornire una velocità di posizionamento estremamente elevata mantenendo una precisione stabile. La sua struttura multi-raggio e il sistema di controllo del movimento ottimizzato garantiscono un funzionamento regolare anche in caso di produzione a carico elevato. Ciò consente ai produttori di aumentare significativamente la produzione senza sacrificare la qualità, soprattutto in ambienti SMT ad alto volume.
La macchina utilizza un sistema di testa rotante ad azionamento diretto per migliorare la velocità di risposta e la precisione di posizionamento. Ciò riduce la perdita meccanica e migliora la stabilità a lungo termine. Riduce inoltre al minimo le vibrazioni durante il funzionamento, garantendo una precisione costante durante la manipolazione di componenti piccoli e sensibili come chip 0201 e circuiti integrati a passo fine.
Σ-F8S integra un sistema di alimentazione intelligente che supporta la fornitura di componenti ad alta capacità. Riduce l'intervento manuale e migliora la capacità di produzione continua. Il sistema è progettato per ridurre al minimo i tempi di fermo dell'alimentatore, consentendo cambi di materiale più fluidi e una migliore pianificazione della produzione per la produzione ad alto mix.
La struttura della macchina è ottimizzata per il funzionamento continuo. Anche durante lunghi cicli di produzione, mantiene precisione di posizionamento e ripetibilità stabili. Ciò lo rende adatto alle fabbriche che richiedono una produzione di massa 24 ore su 24, 7 giorni su 7, con interruzioni minime e risultati di qualità costante.
La testa rotante ad azionamento diretto 'soluzione a una testa' produce un'elevata precisione ad alte velocità.
La velocità più elevata della sua categoria! Produce 150.000 CPH con 4 raggi e 4 teste.
Tempi di inattività per manutenzione notevolmente ridotti grazie ai portaugelli intercambiabili e ai motori di azionamento lineare.
L'alimentatore a super caricamento innova totalmente la fornitura dei componenti eliminando i tempi di inattività per il rifornimento dell'alimentatore.
| Specifica
| 项目 | 规格参数 |
|---|---|
| Modello | Sigma Σ-F8S |
| PCB applicabile (corsia singola) | Da L330 × W250mm a L50 × W50mm (Opzione: Da L381 × W510mm a L50 × W50mm) |
| PCB applicabile (doppia corsia) | Da L330 × L250 mm a L50 × L50 mm |
| Testa/Componenti applicabili (testina ad alta velocità) | 0201 CHIP a 4,3 × 3,4 mm, altezza 2,0 mm o inferiore |
| Testa/Componenti applicabili (Testa multiuso) | 03015 CHIP fino a 33 mm quadrati, altezza 12,7 mm o meno |
| Capacità di montaggio | Testina ad alta velocità × 4 specifiche: 150.000 CPH (doppia corsia)136.000 CPH (corsia singola)Testina ad alta velocità:0201/03015: ±25μm (3σ) (140.000 CPH)0402/0603: ±36μm (3σ) (150.000 CPH) |
| Numero di tipi di componenti | Massimo. 80 tipi (conversione per alimentatore nastro da 8 mm) |
| Alimentazione elettrica | AC trifase 200V ±10% 50/60Hz |
| Fonte di rifornimento d'aria | da 0,45 a 0,69 MPa (da 4,6 a 7 kgf/cm²) |
| Dimensione esterna | L1.280 × P2.240 × H1.450 mm (escluse sporgenze) |
| Peso | ca. 1.940 chilogrammi |
| SMT Elenco delle apparecchiature di linea
I.C.T fornisce soluzioni di fabbrica complete SMT tra cui pianificazione della linea, progettazione del layout, installazione, debug e formazione degli operatori. Ciò aiuta i clienti a creare un sistema di produzione stabile, scalabile e altamente automatizzato adatto alle esigenze globali di produzione di componenti elettronici.
| Video sul successo dei clienti
I.C.T ha consegnato con successo una linea di produzione completa SMT a un cliente in Kazakistan per la produzione di alimentatori. La linea di produzione comprendeva un caricatore SMT, una stampante automatica per pasta saldante, una macchina per il posizionamento di SMT, un forno di rifusione, un sistema di trasporto SMT e un'attrezzatura di ispezione offline AOI.
I nostri ingegneri Andy e Billy sono stati inviati presso la fabbrica del cliente per l'installazione e la formazione. Hanno supportato la configurazione della macchina, la calibrazione del processo e la guida dell'operatore per garantire un avvio regolare della produzione. Dopo la messa in servizio, il cliente ha ottenuto con successo una produzione di massa stabile e ha confermato prestazioni affidabili sull'intera linea SMT.
| Assistenza e supporto alla formazione
I.C.T fornisce supporto completo per le linee di produzione SMT, tra cui installazione, assistenza alla programmazione, formazione degli operatori e guida tecnica remota. Il nostro team di ingegneri supporta i clienti durante le fasi di accelerazione della produzione e di funzionamento continuo.
Forniamo inoltre SMT ottimizzazione dei processi, pianificazione del layout di fabbrica e consulenza per il miglioramento dell'efficienza. La formazione è progettata per aiutare gli operatori a comprendere rapidamente il funzionamento, la manutenzione e la risoluzione dei problemi della macchina, garantendo una capacità di produzione stabile a lungo termine.
| Feedback dei clienti
I clienti riconoscono costantemente la stabilità e l'efficienza dei sistemi Yamaha SMT integrati da I.C.T. Evidenziano un supporto di installazione agevole, una guida tecnica chiara e una risposta rapida da parte degli ingegneri durante l'impostazione della produzione.
I clienti apprezzano anche l'imballaggio sicuro, le prestazioni stabili della macchina e l'affidabilità operativa a lungo termine. La combinazione di attrezzature avanzate e servizio professionale crea una forte fiducia e una cooperazione a lungo termine in tutto il mondo.
| Certificazioni e standard
Tutte le soluzioni SMT fornite da I.C.T soddisfano gli standard di produzione internazionali. I nostri sistemi sono certificati CE, RoHS, ISO9001 e numerosi brevetti industriali.
Queste certificazioni garantiscono la qualità stabile delle macchine, il funzionamento sicuro e la conformità ai requisiti globali di produzione di componenti elettronici, supportando i clienti in diversi mercati in tutto il mondo.
| Informazioni su I.C.T azienda e fabbrica
I.C.T è un fornitore professionale di soluzioni di fabbrica SMT con forti capacità in ricerca e sviluppo, produzione e assistenza tecnica globale. Supportiamo clienti in più di 80 paesi in diversi settori dell'elettronica.
La nostra fabbrica segue rigorosi standard di controllo qualità dall'approvvigionamento dei componenti al collaudo finale della macchina. Con una crescita e un'innovazione continue, serviamo oltre 1700 clienti in tutto il mondo, aiutandoli a costruire linee di produzione SMT efficienti, stabili e intelligenti per la moderna produzione elettronica.
