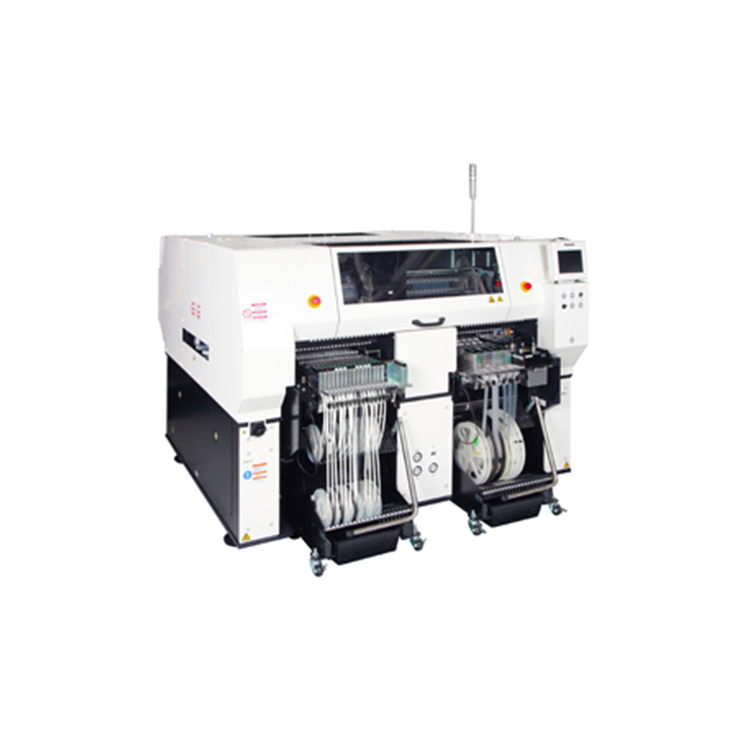

AM100 |Macchina Pick And Place automatica Panasonic SMT economica PCB

Panasonic AM100 Smt Macchina automatica economica per il prelievo e il posizionamento di PCB.
  • AM100

  • I.C.T

Stato di disponibilità:
Quantità:

Panasonic AM100 Smt Macchina automatica economica per il prelievo e il posizionamento di PCB

introduzione

Panasonic AM100

L'AM100 mantiene gli elevati standard di capacità, flessibilità e affidabilità che i clienti si aspettano da Panasonic in una soluzione SMT economicamente vantaggiosa, scalabile in modo incrementale e ad alto mix.È necessaria una sola macchina per avviare la produzione ed è facile aggiungere più unità e/o tecnologie man mano che le richieste cambiano.

Avrai la flessibilità di preparare il prodotto successivo mentre la produzione è in corso sull'AM100 per un cambio continuo e di utilizzare una varietà di configurazioni altamente flessibili e tipi di fornitura di componenti.La configurazione flessibile è ulteriormente migliorata nell'AM100 dalle funzionalità Feeder Anywhere e Nozzle Anywhere.È possibile elaborare schede di grandi dimensioni e sono inoltre disponibili funzionalità avanzate tra cui una telecamera per lo spessore dei componenti, lo scambio automatico dei pin di supporto, il rilevamento della deformazione PCB e la verifica del vassoio.

Macchina Pick and Place Panasonic PCB

  • Testa singola (raggio singolo) in grado di posizionare un'impressionante serie di componenti tra cui: da 0402 mm a 120x90x28 mm

  • In grado di posizionare connettori di grandi dimensioni, componenti dalla forma strana e tipi di imballaggio avanzati come PoP

  • Alimentatori intercambiabili, ugelli multifunzionali e mandrini con le serie CM e NPM

  • Produzione economica e di alta qualità

ID modello AM100
Modello numero: NM-EJM4D
PCB Dimensioni (mm) Da L 50 × P 50 a L 510 × P 460
Velocità di posizionamento 35.800 cph (0,1006 s/chip), 12.200 cph (0,295 s/QFP  12 mm o meno)
Precisione del posizionamento (Cpk1) ±40 µm/chip ±50 µm/QFP  12 mm o meno ±30 µm/QFP  12 mm oltre  32 mm o meno
Fornitura Componenti: Nastratura * (Nastro: nastro da 4/8 mm (bobina piccola)) Specifiche dell'alimentatore nastro: max.160 Specifiche dell'alimentatore a vassoio: max.120   [*1]
Fornitura componenti: Bastone * Specifiche dell'alimentatore nastro: max.40 Specifiche dell'alimentatore a vassoio: max.30 [*1]
Fornitura Componenti: Vassoio * Specifiche dell'alimentatore a vassoio: max.20   [*1] Impostazione manuale delle specifiche del vassoio: max.20   [*2]  (Opzione per la base alimentatore fissa)
Dimensioni dei componenti (mm) 0402  [*3]  a L 120 × P 90 oppure L 150 × P 25 (P=28  [*4])
PCB Orario di scambio 4,0 s (dove non è presente alcun componente di posizionamento sul lato posteriore)
Fonte elettrica Trifase CA 200 / 220 V ±10 V, CA 380 / 400 / 420 / 480 V ±20 V 2,0 kVA
Sorgente pneumatica Da min. 0,5 MPa a max. 0,8 MPa, 200 l/min (ANR)
Dimensioni (mm) * L 1.970 × P 2.019  [*5]  × H 1.500  [*6]

* Valori come la velocità massima possono variare a seconda delle condizioni operative.

* Contatta I.C.T per i dettagli.

FAQ:

D: Cos'è una macchina pick-and-place in PCB?

  • Nel campo dell'assemblaggio di PCB (circuiti stampati), una macchina pick-and-place è un dispositivo automatizzato progettato per il compito preciso di prelevare componenti elettronici e posizionarli accuratamente sui PCB superficie.Queste macchine sono un componente vitale del processo della tecnologia a montaggio superficiale (SMT), facilitando il posizionamento accurato di componenti come resistori, condensatori e circuiti integrati sul PCB.

D: Che marca di macchina pick-and-place è SMT?

  • Il termine 'SMT' (Surface Mount Technology) si riferisce al processo di produzione stesso e non è associato a una marca specifica di macchine pick-and-place.Diversi produttori affermati producono macchine pick-and-place per l'assemblaggio SMT.Alcuni marchi importanti in questo campo includono Yamaha, JUKI, Siemens, Panasonic, Mycronic e Assembleon (ora parte di Kulicke & Soffa).Questi produttori offrono una gamma di modelli di macchine pick-and-place, ciascuno con capacità e caratteristiche uniche.

D: Quanto sono precise le macchine pick-and-place?

  • La precisione delle macchine pick-and-place varia a seconda del modello e del produttore.Le moderne macchine pick-and-place sono progettate per fornire elevati livelli di precisione, generalmente compresi tra 20 e 50 micrometri (μm).Questa notevole accuratezza garantisce che i componenti siano posizionati con meticolosa precisione sui PCB, soddisfacendo i rigorosi standard di qualità richiesti dall'industria manifatturiera elettronica.

D: Qual è il ruolo di una macchina pick-and-place?

  • Il ruolo principale di una macchina pick-and-place nell'assemblaggio PCB è automatizzare e ottimizzare il processo di posizionamento accurato dei componenti elettronici, comunemente noti come dispositivi a montaggio superficiale (SMD), su un circuito stampato tavola (PCB).Queste macchine svolgono un ruolo fondamentale nel raggiungimento di un assemblaggio efficiente, rapido e coerente di circuiti elettronici.Sono fondamentali per garantire che i componenti siano posizionati esattamente secondo il progetto PCB, migliorando così l'efficienza produttiva e mantenendo un rigoroso controllo di qualità nella produzione di dispositivi elettronici.
