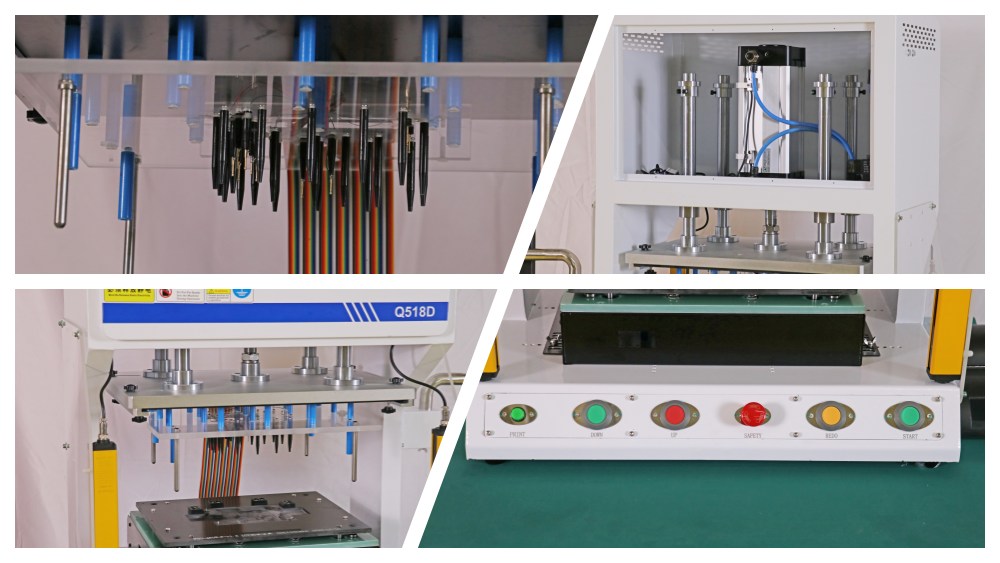

Test elettronici automobilistici Sistemi di test in-circuit offline

I sistemi di test in-circuit sono un'apparecchiatura di test automatica chiave che svolge un ruolo fondamentale nel processo di produzione dei prodotti elettronici e garantisce la qualità e l'affidabilità del prodotto.

Modello:
I.C.T-Q518D
marchio prodotto:
I.C.T
Codice Prodotto:
In-Circuit Test Systems

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Test elettronici automobilistici Sistemi di test in-circuit offline

Panoramica

Sistemi di test in-circuit

Realizza il tuo PCB con alta qualità

ITester CT (test in-circuit) è un'apparecchiatura di test automatica utilizzata nel processo di fabbricazione di prodotti elettronici.È ampiamente utilizzato nelle linee di produzione PCB (circuiti stampati) per rilevare se la saldatura, la connessione e l'installazione dei componenti sul circuito sono conformi alle specifiche.

Caratteristiche dei sistemi di test in-circuit:

Dotato di tecnologia EC Jet Test
Progettazione della scheda switch CMOS + replay
Vera tecnologia di test a banda larga
Interfaccia win7 umanizzata, funzionamento semplice e facile da usare
Visualizzazione potente della scheda
Tecnologia di test a cinque fili, è possibile testare fino a quattro componenti terminali
Debug automatico del programma di test ATPD
Migliora i report di analisi statistica e monitora efficacemente la qualità della produzione

Specifiche:

Modello	I.C.T-Q518D
PCB Dimensioni	500 mm x 380 mm (STANDARD)
Punti di prova	256 punti Standard (1024 punti sono opzionali)
Cambia carta	128/vaso
Punti isolati	10/carrello
La velocità di prova	0,5 secondi/1024 punti (aperto/corto) 2ms ~ 40ms/passo(componente)
Campo di prova	Resistenza 0,1 Ω ~ 40 M Ω La precisione è 0,05 Ω~ 100 M Ω (2 fili) ± 1% - 5% (quattro fili) 0,05 Ω. Capacità 1pf ~ 40MF precisione ± 2%-5%. Induttanza 1uh ~ 50h, precisione 2% - 5%. Diodi 0,1 ~ 6 V precisione ± 1%-3%. Diodo di tensione stabilizzato 0,1 ~ 15 V precisione ± 1%-3%. Misura della tensione di saturazione VCE ai tre terminali del valore β del transistor. Test a tre terminali del transistor ad effetto di campo VDS, CD, RD (acceso). Accoppiatore ottico e relè, con quattro terminali per testare la tensione o la resistenza di conduzione.
Alimentazione elettrica	CA:100~240,50/60HZ,3Kw
Dimensione (millimetro)	8308301600
Peso	Circa: 170 kg
