Gli assemblaggi PCB ad alta densità e la miniaturizzazione estrema dei componenti fino alle dimensioni metriche 01005 e 0201 non lasciano alcun margine di errore in fabbrica. I rigorosi standard di conformità nei settori automobilistico, aerospaziale e medico hanno trasformato la produzione senza difetti da un vantaggio competitivo in un rigoroso requisito di base. I produttori lottano costantemente per bilanciare la velocità di ispezione con la precisione assoluta. Mantenere il takt time della linea mantiene le quote di produzione nei tempi previsti, ma eliminare i tassi di fuga e ridurre al minimo le false chiamate che creano colli di bottiglia nelle stazioni di rilavorazione manuale è altrettanto vitale per la resa complessiva.

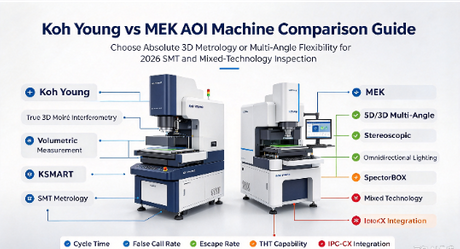

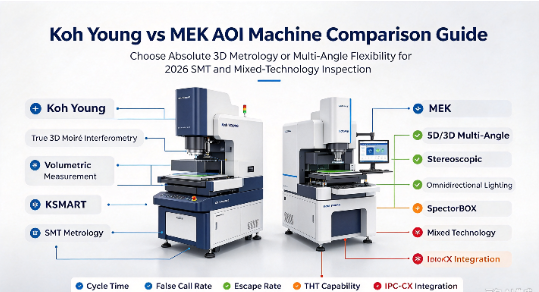

La valutazione del sistema ottimale di ispezione ottica automatizzata (AOI) richiede di andare ben oltre le affermazioni di base delle schede tecniche. Gli ingegneri di produzione devono analizzare le realtà tecniche, i vincoli di ingombro fisico e le effettive capacità di produzione. Questa analisi analizza i compromessi di produzione tra due leader del settore. Comprendere le sfumature dell'implementazione di una macchina Koh Young vs MEK AOI fornisce la chiarezza necessaria per ottimizzare le linee della tecnologia a montaggio superficiale (SMT) per il 2026 e oltre.
Misurazione e ispezione: Koh Young si affida alla reale profilometria 3D (interferometria Moiré) per la misurazione assoluta, rendendola lo standard di riferimento per linee SMT complesse e ad alta affidabilità.
Versatilità vs. specializzazione: MEK offre sistemi 5D/3D altamente flessibili con un"eccezionale illuminazione multiangolo, offrendo un forte vantaggio nelle schede a tecnologia mista (SMT e THT).
Realtà della produttività: mentre MEK fornisce spesso un"acquisizione di immagini grezze più rapida, il filtraggio dei difetti basato sull"intelligenza artificiale di Koh Young riduce drasticamente i tempi di revisione manuale secondaria, spesso con conseguente maggiore produttività effettiva della linea.
Abbinamento del modello di punta: la valutazione spesso si riduce alla serie Zenith di Koh Young (ad esempio, Zenith 2, Zenith Alpha) rispetto ai sistemi modulari ISO-Spector e SpectorBOX di MEK.
Costo/prestazioni: MEK presenta in genere un CapEx iniziale inferiore e un"implementazione più rapida per ambienti ad alto mix/basso volume (HMLV), mentre l"investimento iniziale più elevato di Koh Young è compensato da una protezione del rendimento superiore in ambienti ad alto volume/basso mix (HVLM) o applicazioni mission-critical.
Sommario
I tradizionali sistemi 2D AOI ispezionano solo gli assi X e Y, quindi potrebbero non rilevare difetti legati all"altezza e essere influenzati dai colori PCB o dai componenti riflettenti. Il vero 3D AOI aggiunge la misurazione dell"asse Z per rilevare conduttori sollevati, problemi di complanarità e difetti del volume di saldatura. Fornisce misurazioni più accurate per assiemi PCB complessi e ad alta densità.

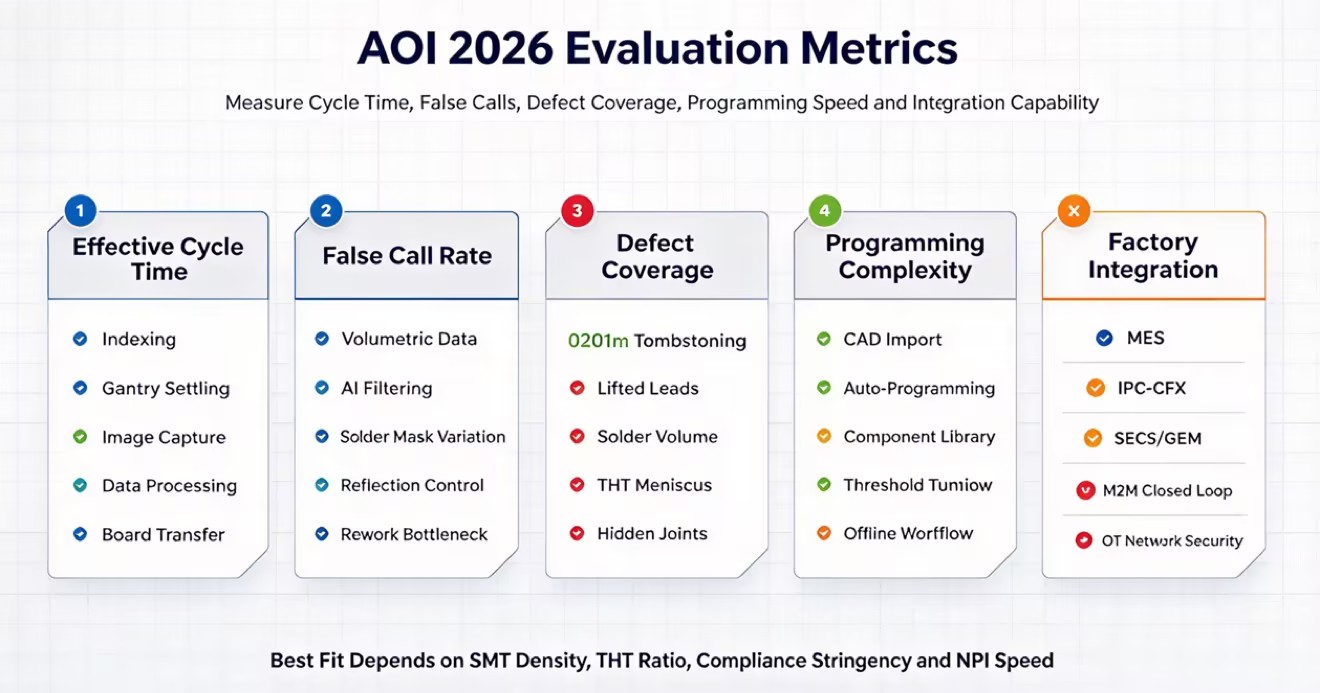

La velocità di AOI dipende da qualcosa di più del tempo di scansione della fotocamera. Il caricamento della scheda, il bloccaggio, il movimento del portale, l"acquisizione di immagini, l"elaborazione dei dati e il trasferimento della scheda influiscono tutti sul tempo di ciclo totale. Le false chiamate possono anche rallentare la produzione perché gli operatori devono rivederle manualmente. Un buon sistema AOI dovrebbe bilanciare un"ispezione rapida con bassi tassi di chiamate false.
I moderni sistemi AOI utilizzano l"intelligenza artificiale per rilevare difetti e identificare i cambiamenti di processo prima che causino problemi di qualità. Tracciando i cambiamenti nella posizione dei componenti, nel volume di saldatura e nell’altezza dell’asse Z, l’intelligenza artificiale può avvisare gli operatori quando la produzione inizia a diminuire. Edge AI può elaborare questi dati rapidamente e aiutare le fabbriche a migliorare il controllo di qualità senza rallentare la linea di produzione.
Koh Young utilizza la tecnologia Moiré multidirezionale per ispezionare i componenti PCB da diverse angolazioni, riducendo le ombre causate da componenti alti. Crea dati 3D per misurare l"altezza, l"area e il volume dei componenti e dei giunti di saldatura. Ciò aiuta a rilevare piccoli difetti su PCB densi e supporta l"ispezione basata sugli standard IPC.
La serie Koh Young Zenith comprende Zenith 2, Zenith Alpha e Zenith UHS per diverse esigenze di ispezione. Le risoluzioni ottiche vanno da 15 µm a 10 µm, con l"opzione da 10 µm progettata per piccoli componenti metrici 0201 e micro-BGA. Le telecamere ad alta risoluzione e i sistemi a portale rigido aiutano inoltre a mantenere un"ispezione 3D stabile ad alte velocità.
L'integrazione del software è un elemento di differenziazione principale per qualsiasi macchina Koh Young AOI . L'ecosistema software KSMART fornisce un hub centralizzato per la gestione della qualità a livello di fabbrica. Lo strumento Koh Young Auto Programming (KAP) basato sull'intelligenza artificiale riduce drasticamente il tempo necessario per impostare nuovi profili della scheda. KAP riconosce automaticamente i componenti dai dati CAD e applica i parametri di ispezione corretti sulla base di un ampio database centralizzato.
Inoltre, la connettività Machine-to-Machine (M2M) consente al sistema di fornire dati di misurazione in tempo reale ai sistemi di ispezione della pasta saldante (SPI) e alle macchine Pick-and-Place. Questa comunicazione a circuito chiuso corregge automaticamente gli offset di posizionamento e incolla al volo le deviazioni del volume. Se il AOI rileva uno spostamento di posizionamento coerente, invia un comando di offset direttamente al montatore, correggendo il problema senza intervento umano.
I sistemi Koh Young prosperano nei settori manifatturieri a tolleranza zero. Le capacità di misurazione assolute li rendono la scelta migliore per l"elettronica automobilistica, dove il guasto dei componenti può portare a problemi di sicurezza catastrofici. Gli appaltatori del settore aerospaziale e della difesa si affidano a questa tecnologia per soddisfare i severi requisiti di documentazione normativa.
I produttori di dispositivi medici utilizzano la metrologia ad alta risoluzione per garantire che gli impianti e i monitor critici per la vita funzionino perfettamente. Inoltre, le strutture mobili PCBA ad altissima densità traggono vantaggio dalla capacità del sistema di ispezionare componenti microscopici assemblati strettamente insieme senza interferenze d"ombra. Quando è richiesta la certezza assoluta, la vera metrologia 3D fornisce i dati oggettivi necessari.
MEK utilizza l"imaging 5D/3D e l"illuminazione multiangolo per un"ispezione flessibile PCB. Il suo sistema a 9 telecamere combina una telecamera superiore con otto telecamere laterali per ispezionare giunti di saldatura nascosti, componenti alti, conduttori a J e ali di gabbiano. Questo design aiuta a rilevare i difetti che le telecamere top-down standard potrebbero non rilevare.
MEK ISO-Spector M1A combina ispezione 3D, intelligenza artificiale ed elaborazione delle immagini ad alta velocità. Lo SpectorBOX offre un"ispezione flessibile dall"alto verso il basso o dal basso verso l"alto per linee di saldatura ad onda e selettive. L"elevato spazio libero sull"asse Z supporta anche schede con condensatori di grandi dimensioni, dissipatori di calore e altri componenti alti.
MEK può ispezionare sia gli assiemi SMT che THT, rendendolo adatto per schede a tecnologia mista. L"ispezione dal basso verso l"alto aiuta a rilevare saldature insufficienti, ponti, difetti dei fori di spillo e altri problemi sui pin saldati ad onda. La sua illuminazione flessibile migliora anche l"ispezione attorno a componenti THT di grandi dimensioni.
MEK è particolarmente adatto per la produzione ad alto mix e a basso volume in cui i design e i tipi di componenti di PCB cambiano frequentemente. Il suo sistema di ispezione flessibile è in grado di gestire SMT, THT, pannelli in rame pesante e componenti di diverse dimensioni. Ciò lo rende utile per i produttori a contratto e la produzione di elettronica industriale.
MEK utilizza fotocamere ad alta velocità per acquisire rapidamente immagini 2D/3D, offrendo così un vantaggio in termini di velocità di scansione grezza. Koh Young elabora set di dati 3D più grandi da proiezioni Moiré, ma la più recente GPU e la tecnologia Edge AI hanno migliorato la velocità di elaborazione. Entrambi i sistemi possono supportare l"ispezione efficiente di assiemi PCB complessi.
Koh Young è eccellente nell"ispezione SMT perché la sua misurazione 3D è in grado di rilevare piccoli difetti come la rimozione definitiva di 0201 e problemi di volume della saldatura. MEK funziona bene con THT e componenti alti perché le sue telecamere laterali possono ispezionare connettori, giunti di saldatura e aree nascoste dalle telecamere dall"alto verso il basso.
Koh Young utilizza misurazioni 3D di altezza e volume per identificare i difetti e ridurre le false chiamate. MEK utilizza algoritmi AI per separare i difetti reali dalle differenze visive causate da PCB colori o componenti riflettenti. Entrambi i sistemi mirano a ridurre le false chiamate e ad impedire che le schede difettose superino l"ispezione.
Koh Young utilizza il software KAP per creare programmi di ispezione da dati CAD e impostare automaticamente i parametri di ispezione. MEK utilizza una libreria di componenti personalizzabile che offre agli ingegneri un maggiore controllo sulle impostazioni di illuminazione e ispezione. Entrambi i sistemi supportano l"integrazione MES tramite gli standard SECS/GEM e IPC-CFX.
Sia Koh Young che MEK forniscono supporto tecnico globale e servizi di ricambi. Koh Young utilizza centri di supporto regionali e diagnostica remota, mentre MEK lavora attraverso distributori regionali e partner di integrazione. Gli acquirenti dovrebbero confrontare i tempi di risposta dei tecnici locali, la disponibilità dei pezzi di ricambio e gli accordi sul livello di servizio (SLA) prima dell"acquisto.
Dimensione della valutazione | Ko Young | MEK (Marantz) | Impatto operativo |
|---|---|---|---|
Tecnologia di base | Vera interferometria Moiré 3D | Stereoscopico multiangolo 5D/3D | Determina la misurazione assoluta rispetto alla capacità di ispezione visiva. |
SMT Cattura dei difetti | Eccezionale (Microcomponenti) | Forte | Fondamentale per dispositivi mobili e medici ad alta densità PCBA. |
THT / Componenti alti | Moderato (limitazioni ombra) | Eccezionale (sistema a 9 telecamere) | Determina le prestazioni su schede industriali e a tecnologia mista. |
Falso tasso di chiamata | Vicino allo zero (dati volumetrici) | Basso (filtrato AI) | Influisce direttamente sul collo di bottiglia della rilavorazione manuale e sulla produttività effettiva. |
Metodo di programmazione | Autoprogrammazione AI (KAP) | Basato su libreria personalizzabile | Influisce sulla velocità NPI (introduzione di nuovi prodotti) e sulla formazione degli operatori. |
Gioco dell"asse Z | Autorizzazione standard SMT | Opzioni di gioco elevato | Determina la capacità di ispezionare schede con enormi dissipatori di calore o relè. |
La decisione concettuale fondamentale si riduce alla scelta tra il rigido controllo del processo e l’agile adattabilità. Utilizzare la tecnologia Koh Young significa impegnarsi nella metrologia assoluta. Si tratta della decisione di misurare ogni dimensione fisica di una scheda per garantire la conformità agli spietati standard di settore. Questo rigido controllo è necessario per ambienti in cui un singolo difetto è inaccettabile, come la produzione aerospaziale o medica.
Al contrario, implementare la tecnologia MEK significa dare priorità alla flessibilità. Si tratta di una decisione di costruire un processo di ispezione altamente adattabile in grado di gestire mix di prodotti imprevedibili, componenti pesanti THT e diversi layout di schede. I produttori devono allineare la scelta delle macchine direttamente alla realtà produttiva dominante. Una struttura ad alto volume che utilizza schede identiche per smartphone necessita di una rigorosa standardizzazione, mentre un produttore a contratto che realizza cinquanta prodotti diversi a settimana necessita di capacità di produzione agili.
Nessuna delle due macchine è universalmente superiore in tutti gli ambienti di produzione. La scelta ottimale dipende interamente dalla complessità specifica della scheda, dal rapporto tra i componenti SMT e THT e dalla rigidità dei requisiti di conformità del settore. Scegli Koh Young se la tua struttura produce schede SMT mission-critical ad alta densità in cui la misurazione 3D assoluta e il controllo del processo a circuito chiuso sono obbligatori per soddisfare gli standard automobilistici o medici. Scegli MEK se gestisci un impianto di produzione a contratto ad alto mix che si occupa di diversi tipi di schede, componenti pesanti THT e richiedi un sistema altamente versatile in grado di effettuare rapidi cambi.
Compila un batch di prova dei tuoi assemblaggi PCB più complessi e soggetti a difetti da utilizzare come standard di riferimento.
Pianifica dimostrazioni dal vivo con entrambi i fornitori per eseguire le tue schede di riferimento e registrare il tempo di programmazione effettivo richiesto.
Misura il tasso di false chiamate e il tasso di fuga durante il test dal vivo per calcolare il vero rendimento effettivo per il tuo specifico mix di prodotti.
Controlla lo spazio della tua fabbrica e l"infrastruttura di rete per garantire la compatibilità con l"ingombro fisico e i requisiti di integrazione MES della macchina selezionata.
R: Koh Young utilizza l"interferometria Moiré multidirezionale per acquisire misurazioni volumetriche 3D assolute di ogni componente e giunto di saldatura. MEK impiega versatili sistemi di telecamere stereoscopiche multiangolo 5D/3D, che eccellono nell"ispezione di geometrie complesse e giunti nascosti utilizzando l"illuminazione omnidirezionale.
R: MEK generalmente offre prestazioni migliori per le applicazioni THT. I loro sistemi offrono opzioni di ispezione dal basso verso l"alto, modularità per linee di saldatura a onda e telecamere laterali multiangolo ad alta distanza che ispezionano componenti alti e connettori industriali pesanti senza interferenze d"ombra.
R: Sì. Entrambi i marchi supportano pienamente i moderni standard di integrazione di fabbrica, inclusi i protocolli IPC-CFX e SECS/GEM. Facilitano la comunicazione continua da macchina a macchina, consentendo al AOI di fornire dati in tempo reale all"ispezione della pasta saldante e alle apparecchiature di prelievo e posizionamento.
R: Sì. Sebbene utilizzino l"imaging stereoscopico anziché la metrologia Moiré assoluta, i loro algoritmi avanzati e le telecamere top-down ad alta risoluzione rilevano accuratamente micro-difetti, lapidi e ponti su gruppi di montaggio superficiale densamente assemblati.
R: Koh Young riduce al minimo le false chiamate affidandosi a misurazioni volumetriche rigorose e oggettive anziché all"interpretazione visiva. MEK riduce le false chiamate utilizzando algoritmi di filtraggio avanzati che imparano a distinguere tra difetti strutturali effettivi e anomalie visive innocue come la variazione dei colori della maschera di saldatura.
