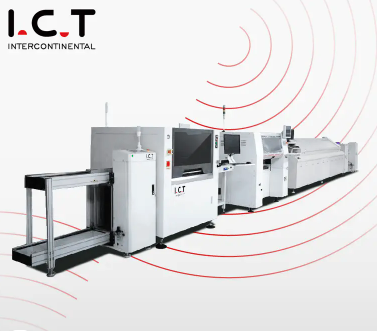

Ti chiedi perché la tua resa SMT è bassa e come ridurre la rielaborazione? Non sei solo. Molti produttori affrontano sfide nel raggiungimento di alti tassi di resa a causa di difetti comuni come il ponte di saldatura, la tomba e la saldatura insufficiente. In questo blog, esploreremo le cause alla radice di questi problemi e forniremo suggerimenti pratici per migliorare il tuo processo SMT. Che tu sia un professionista esperto o un nuovo sul campo, unisciti a noi mentre ci immergiamo in soluzioni che possono aiutarti a aumentare la resa e ridurre al minimo la rielaborazione.
Sapere come funzionano i tassi di resa e rielaborazione di SMT aiutano i team a ridurre i costi e migliorare la stabilità dell'output.
SMT resa, spesso chiamata First Pass Rescent (FPY), mostra la percentuale di ispezioni di passaggio delle schede per la prima volta. Misura quante assemblee vanno avanti senza rielaborare. L'alto FPY indica un processo stabile e controllato. I segnalati bassi FPY segnali ricorrenti nella stampa di pasta di saldatura, posizionamento o reflow.
Cedere strettamente legami con la rielaborazione, lo scarto e la produzione di produzione. Una resa bassa aumenta la rielaborazione, che consuma manodopera e materiali. Alti tassi di rilavoro lenti la produzione, creando colli di bottiglia che riducono l'efficienza della produttività e della fabbrica. Difetti eccessivi possono portare a rottami se la rielaborazione fallisce, aumentando i costi dei rifiuti.
La bassa resa aumenta il lavoro per la rielaborazione e ulteriori ispezioni. Ogni ciclo di rielaborazione significa che gli operatori trascorrono del tempo a fissare le schede invece di produrre di nuove. Aumenta le esigenze di ispezione per verificare le unità riparate, aggiungendo alle ore di lavoro. I rifiuti di materiale aumentano quando le schede necessitano di parti di sostituzione, saldatura o flusso durante la rielaborazione. La rielaborazione frequente può danneggiare PCB s, trasformandoli in rottami, portando a componenti sprecati e tempo di elaborazione.
Il basso rendimento influisce inoltre anche i tempi di consegna e la consegna dei clienti. La produzione rallenta mentre le linee gestiscono la rielaborazione, ritardando l'output. I clienti in attesa della consegna possono affrontare tempi di consegna più lunghi, rischiando gli ordini persi e danneggiano la reputazione della fabbrica.
| Fattore effetto | dell'azione |
|---|---|
| Lavoro | Aumento della rielaborazione e delle ispezioni |
| Materiale | Più rottami, rifiuti di materiale più elevato |
| Tempi di consegna | Tempi di consegna più lunghi ai clienti |
I problemi di pasta di saldatura sono una causa comune di basso rendimento in SMT. La saldatura insufficiente può portare a connessioni scadenti. Il ponte di saldatura avviene quando la saldatura scorre tra cuscinetti ravvicinati. La palla di saldatura è quando si formano piccole palline di saldatura sul PCB. Questi difetti derivano spesso da una progettazione di stencil impropria, utilizzando il tipo di pasta errata o parametri di stampa errati.
L'accuratezza del posizionamento dei componenti è cruciale. Il disallineamento si verifica quando i componenti non vengono posizionati correttamente sui pad. Tombston si verifica quando un'estremità di un componente si solleva dal pad. L'inclinazione è quando i componenti non sono allineati correttamente. Questi problemi sono spesso dovuti all'accuratezza della macchina del pick-and-place o delle variazioni nella confezione dei componenti.
La resa di impatto di saldatura a ripristino. Le articolazioni di saldature fredde si verificano quando la saldatura non si scioglie completamente. I vuoti sono spazi vuoti all'interno dell'articolazione della saldatura. I difetti di head-in-pillow (HIP) si verificano quando la saldatura non bagna completamente il componente. Questi problemi sono generalmente causati da profili di reflow errati, PCB warpage o ossidazione dei componenti.
Povera PCB e la qualità dei componenti può ridurre la resa. Warped PCB s rende difficile formare buone connessioni di saldatura. L'ossidazione o la contaminazione dei componenti possono impedire una saldatura adeguata. I dispositivi sensibili all'umidità (MSD) possono anche influire sulla qualità di saldatura se non gestiti correttamente.
L'ispezione e i test possono avere un impatto sulla resa. Falsi positivi nell'ispezione ottica automatizzata (AOI) possono portare a una rilavorazione inutile. I difetti non rilevati potrebbero causare guasti sul campo. Ispezioni e test accurati sono fondamentali per ridurre la rielaborazione e migliorare la resa.
La qualità del materiale è un fattore chiave nella resa SMT. PCB La finitura superficiale influisce sulla saldabilità. Le cattive condizioni di stoccaggio possono degradare i materiali. Anche la qualità dei componenti è importante. I componenti di bassa qualità hanno maggiori probabilità di causare difetti. Ad esempio, i componenti ossidati potrebbero non saldare correttamente. I dispositivi sensibili all'umidità (MSD) richiedono un'archiviazione controllata per prevenire la deformazione. L'ispezione di materiali in arrivo per i difetti può catturare problemi in anticipo, riducendo il rischio di difetti durante la produzione.
Impostazioni del processo Impatto resa. I parametri di stampa devono essere precisi. La velocità di posizionamento influisce sulla precisione dei componenti. Impostazioni del profilo di ripristino determinare la qualità dell'articolazione della saldatura. Le impostazioni errate possono portare a difetti come giunti di saldatura fredda o ponte di saldatura. Ad esempio, una velocità di posizionamento troppo veloce può causare un disallineamento, mentre un profilo di reflow improprio può comportare una saldatura insufficiente. Mingering di questi parametri in base ai requisiti specifici di PCB e i componenti possono migliorare significativamente la resa.
I problemi di attrezzatura possono ridurre il rendimento. La calibrazione garantisce che le macchine funzionino correttamente. La manutenzione regolare previene i guasti. L'attrezzatura disallineata o usurata può causare difetti. Ad esempio, una macchina pick-and-place calibrata in modo improprio può smarrire i componenti. Il controllo e la regolazione regolarmente delle attrezzature garantisce prestazioni coerenti. L'uso di strumenti avanzati come i sistemi di ispezione della pasta di saldatura (SPI) può aiutare a catturare problemi all'inizio del processo, riducendo la probabilità che i difetti raggiungano le fasi successive.
L'errore umano è un altro fattore. Gli operatori possono commettere errori durante la gestione. La rielaborazione può introdurre nuovi difetti. La formazione adeguata e le procedure chiare riducono gli errori. Ad esempio, la gestione dei componenti con cura previene i danni. Le linee guida chiare sulle procedure di rilavorazione possono ridurre al minimo l'introduzione di nuovi difetti. L'implementazione di tecniche a prova di errori, come l'uso di maschere o infissi, può anche aiutare a ridurre gli errori dell'operatore.
Affrontando queste cause alla radice, i produttori possono migliorare la resa SMT e ridurre la rielaborazione. Ogni fattore svolge un ruolo cruciale nel garantire la produzione di alta qualità, dalla gestione dei materiali all'ottimizzazione del processo e alla manutenzione delle attrezzature.
Per aumentare il rendimento SMT, iniziare con la stampa in pasta di saldatura. La scelta del giusto spessore dello stencil e del design dell'apertura è cruciale per una precisa deposizione di saldature. Ad esempio, potrebbe essere necessario uno stencil più spesso per componenti più grandi, mentre uno più sottile funziona meglio per parti di tiri fini. Il controllo della viscosità della pasta garantisce un flusso costante e le condizioni di stoccaggio adeguate impediscono l'asciugatura della pasta o la contaminazione. L'uso dei sistemi di ispezione della pasta di saldatura (SPI) può catturare i difetti in anticipo, risparmiando tempo e riducendo la rielaborazione. SPI i sistemi forniscono un feedback in tempo reale, consentendo di regolare il processo di stampa al volo.
L'accuratezza del posizionamento dei componenti è la chiave per ridurre i difetti. Calibrare regolarmente macchine pick-and-place per garantire che operino all'interno della tolleranza. Utilizzare i sistemi di allineamento della visione per ridurre al minimo il posizionamento errato, in particolare per i componenti piccoli o complessi. Lavorare a stretto contatto con i fornitori per gestire la qualità dell'imballaggio dei componenti garantisce che le parti si adattino bene al PCB. Ad esempio, i componenti con dimensioni coerenti e imballaggi di alta qualità hanno meno probabilità di spostarsi durante il posizionamento.
I profili di riflusso necessitano di un'attenta regolazione per garantire una saldatura costante. Imposta i profili in base al tipo di pasta di saldatura e alla densità dei componenti. Ad esempio, una pasta con un punto di fusione più elevato potrebbe richiedere un profilo diverso da uno con un punto di fusione inferiore. Monitorare strettamente le zone del forno e le velocità del trasportatore per garantire il riscaldamento uniforme attraverso il PCB. L'uso di termocoppie per la profilazione termica in tempo reale durante la produzione aiuta a identificare e correggere punti caldi o freddi nel forno, garantendo una saldatura costante.
Le strategie di ispezione devono bilanciare la sensibilità e l'accuratezza per ridurre i falsi positivi e catturare difetti reali. Regola le impostazioni di ispezione ottica automatizzata (AOI) per ridurre i falsi positivi, il che può portare a rilassati inutili. Utilizzare l'ispezione a raggi X per componenti complessi come BGA S e QFNS, dove sono comuni giunti di saldatura nascosti. La manutenzione regolare delle attrezzature mantiene gli strumenti di ispezione accurati e affidabili, garantendo che i difetti vengano catturati in anticipo e in modo coerente.
La movimentazione e lo stoccaggio del materiale hanno un impatto significativo sulla resa. Conservare i dispositivi sensibili all'umidità (MSD) in ambienti controllati per prevenire danni dall'umidità. Ispezionare in arrivo PCB S e componenti per l'ossidazione o la guerra, che può influire sulla saldabilità e il posizionamento dei componenti. Lo stoccaggio e l'ispezione adeguati assicurano che i materiali siano pronti per la produzione, riducendo difetti e rielaborazioni. Ad esempio, la memorizzazione di PCB s in un ambiente secco e fresco impedisce la deformazione, mentre l'ispezione di componenti all'arrivo può catturare l'ossidazione in anticipo.
Concentrandosi su queste aree, è possibile ridurre significativamente la rielaborazione di SMT e migliorare la resa complessiva. Ogni passo, dall'ottimizzazione della stampa di pasta di saldatura all'implementazione di strategie di ispezione efficaci, svolge un ruolo cruciale nel garantire una produzione di alta qualità.
| di categoria | a basso rendimento |
|---|---|
| Ottimizza la stampa di pasta di saldatura | Scegli lo spessore dello stencil corretto - Usa SPI per il rilevamento dei difetti precoci |
| Migliorare l'accuratezza del posizionamento dei componenti | Calibrare regolarmente macchine : utilizzare i sistemi di allineamento della visione |
| Perfezionare i profili di reflow | Imposta i profili in base al tipo di pasta - Monitorare le zone del forno |
| Implementare strategie di ispezione efficaci | Regola AOI Sensibilità - Usa i raggi X per componenti complessi |
| Materiale e controlli di stoccaggio | Conservare gli MSD correttamente : ispezionare i materiali in arrivo |
Statistical Process Control (SPC) è un potente strumento per mantenere la stabilità del processo SMT. Monitorando continuamente le metriche chiave come il volume della pasta di saldatura, l'allineamento dello stencil e l'accuratezza del posizionamento dei componenti, SPC aiuta a identificare presto le variazioni. L'impostazione dei limiti di controllo consente di rilevare deviazioni prima di portare a difetti. I grafici SPC forniscono approfondimenti visivi sulle tendenze del processo, consentendo regolamenti proattivi per mantenere la linea di produzione in esecuzione senza intoppi e in modo coerente.
L'analisi della tendenza della resa è essenziale per identificare i modelli di difetti ricorrenti. Tracciando la resa nel tempo, è possibile individuare se i difetti sono in aumento o diminuendo. Questa analisi aiuta a individuare i problemi più comuni, permettendoti di concentrare i tuoi sforzi di miglioramento in cui sono più necessari. Ad esempio, se si nota un aumento costante dei difetti di ponte di saldatura, è possibile studiare i parametri di stampa in pasta di stencil o in pasta di saldatura per affrontare la causa principale.
I sistemi di esecuzione della produzione (MES) offrono monitoraggio in tempo reale dei dati sui difetti e sulla rielaborazione. Questi sistemi acquisiscono informazioni come si verificano sulla linea di produzione, consentendo risposte rapide ai problemi emergenti. MES può integrarsi con altri strumenti come SPC per fornire una visione completa del processo di produzione. I dati in tempo reale consentono di prendere decisioni informate, ottimizzare i flussi di lavoro e ridurre i tempi di inattività. Sfruttando MES, è possibile migliorare l'efficienza e la resa della produzione complessivi.
Un produttore di elettronica leader è stato alle prese con problemi di tomba, in cui i componenti hanno sollevato i cuscinetti durante la saldatura di riferimento. Questo difetto era particolarmente diffuso in piccoli componenti passivi. Il team ha deciso di indagare sul profilo di riflusso, regolando i tassi di rampa della temperatura e le temperature di picco. Mingermente a sintonizzazione questi parametri, sono stati in grado di ridurre l'80%di tombe. Ciò non solo ha migliorato la resa, ma ha anche migliorato l'affidabilità del prodotto finale. Il successo è stato attribuito a un migliore controllo termico, garantendo un riscaldamento uniforme attraverso il PCB.
Un altro produttore ha affrontato problemi di ponte di saldatura persistenti, specialmente in PCB s. Il team ha capito che il loro design dello stencil non era ottimale per il rilascio di pasta di saldatura. Hanno rivisto le dimensioni e le forme di apertura dello stencil, garantendo un migliore allineamento con i pad PCB. Questa semplice modifica ha portato a una riduzione del 75% dei difetti di ponte di saldatura. Il miglioramento del design dello stencil ha consentito una deposizione di pasta di saldatura più precisa, riducendo al minimo il rischio di saldatura e riducendo significativamente la rielaborazione.
Un terzo esempio coinvolge una fabbrica che ha lottato con incidenti di saldatura insufficienti, portando a scarsi collegamenti elettrici. Il team ha implementato i sistemi di ispezione della pasta di saldatura (SPI) per monitorare il processo di stampa in pasta di saldatura. Analizzando i dati SPI, hanno identificato le incoerenze nei parametri di stampa, come l'allineamento dello stencil e la viscosità incolla. La regolazione di questi parametri in base al feedback SPI ha ridotto i difetti di saldatura insufficienti del 90%. La fabbrica ha anche introdotto controlli di manutenzione regolari per l'apparecchiatura di stampa, migliorando ulteriormente la coerenza del processo.
Questi casi studio illustrano come gli interventi mirati possano migliorare significativamente la resa SMT. Che si tratti di ottimizzare i profili di reflow, migliorare i progetti di stencil o sfruttare i dati SPI, queste strategie possono fare una differenza sostanziale nel ridurre i difetti e la rielaborazione. Concentrandosi su queste aree, i produttori possono ottenere rese più elevate e prodotti più affidabili.
Buoni SMT Gli obiettivi di rendimento variano. La produzione ad alta mix mira a una resa del 95% a causa di frequenti variazioni di configurazione. La produzione ad alto volume mira al 98% o superiore poiché i processi sono più stabili. La definizione di obiettivi realistici aiuta a gestire le aspettative e concentrarsi sul miglioramento continuo.
Controlla regolarmente i profili di riflusso. I controlli quotidiani sono ideali per la produzione ad alto volume per catturare problemi in anticipo. Per una produzione ad alta mix, verificare i profili con ogni modifica di configurazione. Il monitoraggio coerente garantisce una saldatura ottimale e riduce i difetti.
AOI aiuta ma non sempre riduce la rielaborazione. Dipende dalla calibrazione e dalle impostazioni. Il troppo sensibile AOI può contrassegnare falsi difetti, aumentando la rielaborazione. AOI correttamente sintonizzato riduce i falsi positivi e cattura problemi reali, migliorando il rendimento.
Tombstoning in 0402 componenti è comune. Regolare i profili di riflusso per garantire un riscaldamento uniforme. Utilizzare il flusso con alta tensione superficiale per trattenere i componenti. Anche un corretto design dello stencil aiuta. Femente la messa a punto questi fattori riduce la tomba e migliora la resa.
Comprendere e migliorare il rendimento SMT è cruciale per ridurre i costi e aumentare l'efficienza. Dall'ottimizzazione della stampa di pasta di saldatura ai profili di riflusso della messa a punto, ogni passaggio svolge un ruolo vitale nel ridurre al minimo la rielaborazione e massimizzare l'output.
Sfruttando gli strumenti giusti, l'analisi dei dati e la guida di esperti da aziende come Dongguan ICT Technology Co., Ltd. , è possibile identificare e affrontare le cause della radice a basso rendimento. Che tu abbia a che fare con problemi materiali, parametri di processo o calibrazione delle apparecchiature, l'adozione di un approccio proattivo porterà a miglioramenti significativi nella produzione SMT.
