| I.C.T Macchina serigrafica completamente automatica SMT PCB
La macchina serigrafica I.C.T completamente automatica SMT PCB è una stampante automatica per stencil smt ad alta precisione progettata per il moderno assemblaggio di componenti elettronici. Risolve i problemi di incollaggio manuale con automazione completa, ottenendo un ciclo rapido di 7 secondi e la massima ripetibilità. Questa macchina da stampa per circuiti stampati smt supporta la stampa con colla e controlla i costi attraverso processi efficienti. Integrato con Industria 4.0 e MES, tiene traccia dei dati in tempo reale provenienti dalle macchine per ridurre i tempi di ciclo e migliorare la produzione. Ideale per i settori dell'elettronica di consumo, automobilistico e LED, gestisce PCB da 50x50 mm a 900x600 mm. La calibrazione automatica, la pressione regolabile e la pulizia dello stencil garantiscono la qualità. L'esperienza di fabbrica completa di I.C.T rende questa macchina serigrafica SMT PCB completamente automatica facile da configurare e utilizzare in sicurezza.
| Caratteristica
La macchina serigrafica SMT PCB completamente automatica utilizza una spatola a ponte ad arco con due motori passo-passo per una pressione stabile. Le doppie guide di scorrimento mantengono il movimento preciso prima e dopo la stampa. Il feedback in tempo reale regola automaticamente la pressione per una perfetta formazione della pasta. La precisione di posizionamento raggiunge ±0,01 mm, con stampa a ±0,025 mm. Il sistema di visione con luci coassiali rileva segni su vari PCB come stagno o rame placcato. La separazione programmabile controlla la velocità e la distanza per più metodi. Questa configurazione supporta tirature elevate in applicazioni di macchine da stampa per circuiti stampati smt, riducendo i difetti e garantendo ogni volta depositi uniformi.
Il trasporto automatico in questa stampante per stencil smt utilizza una cinghia unica per evitare PCB problemi di blocco. Gli azionamenti del motore raggiungono una velocità precisa fino a 1500 mm/s, con direzioni flessibili: sinistra-destra o destra-sinistra. I morsetti laterali e l'aspirazione tengono saldamente i pannelli per un contatto uniforme con lo stencil. La piattaforma si regola su tre assi con motori diretti per un allineamento rapido e di alta precisione. Perni e blocchi magnetici gestiscono la deformazione inferiore all'1%. Lo standard SMEMA consente una facile connessione alla linea. Questo sistema gestisce spessori da 0,4 mm a 6 mm, mantenendo i flussi della macchina serigrafica SMT PCB completamente automatici affidabili e rapidi.
Le opzioni di pulizia includono pulizia a secco, a umido e con aspirapolvere, oltre a quella manuale se necessario. Il sistema di spruzzatura pulisce uniformemente dall'alto verso il basso, controllato da un software per risparmiare materiali. Il CCD separato e le parti di pulizia facilitano l'accesso, con un potente scarico per un'aspirazione efficace. Il controllo opzionale dello stencil utilizza la luce per individuare i fori sporchi e si pulisce automaticamente. Ciò impedisce l'accumulo di pasta nella macchina serigrafica SMT PCB completamente automatica, mantenendo la qualità su lunghe tirature. Il design a bassa manutenzione con parti importate riduce i tempi di inattività delle linee trafficate.
| Specifica
| Modello | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Dimensione del telaio (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB size (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50~ 510*510 |
| Direzione del trasporto | A sinistra a destra; A destra; Sinistra; A destra | ||
| Sistema di supporto | Blocco a pin magnetico/tabella verso l'alto regolato/supporto | ||
| Sistema di bloccaggio | Bloccaggio laterale (ugello del vuoto, pressione Z retrattile per l'automazione è opzionale) | ||
| Testina della stampante | Due testine di stampa motorizzate indipendenti | ||
| Tipo di racla | Acciaio inossidabile (standard), plastica | ||
| Sistema di pulizia | Asciutto, bagnato, aspirapolvere | ||
| Ispezione | Ispezione 2D (standard) | ||
| Alimentazione elettrica | CA:220±10%,50/60HZ,3Kw | ||
| Metodo di controllo | Controllo PC | ||
| Dimensione (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modello | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Dimensione del telaio (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB size (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensione (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea

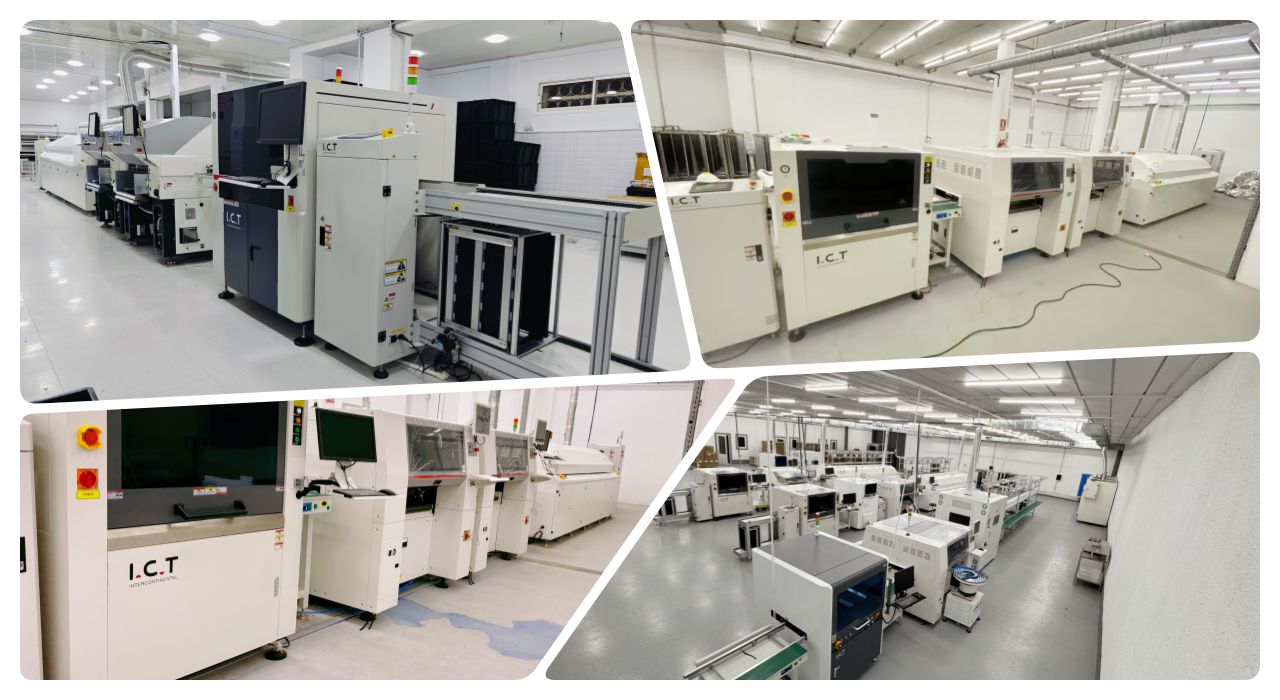

La nostra linea di produzione PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/stampante a getto d'inchiostro |
| Video di un caso di successo del cliente
Nel 2025, I.C.T ha consegnato con successo una linea di produzione completa SMT e una linea DIP a una società ODM in Arabia Saudita. Due ingegneri tecnici esperti si sono recati nella sede del Medio Oriente per fornire supporto completo per l'installazione e la formazione. Il video mostra il team che configura la macchina serigrafica SMT PCB completamente automatica insieme ad altre apparecchiature, garantendo un'integrazione perfetta. Hanno guidato il personale locale attraverso il funzionamento, la risoluzione dei problemi e la manutenzione, coprendo tutto, dal caricamento della pasta ai cicli di pulizia. Questo servizio pratico ha aiutato il cliente ad avviare rapidamente la produzione, ottenendo rendimenti elevati nell'assemblaggio di dispositivi elettronici di consumo. L'esperienza degli ingegneri ha risolto le sfide di configurazione in loco, creando fiducia e consentendo alla fabbrica di rispettare scadenze ravvicinate. L'impegno globale di I.C.T ha trasformato un progetto complesso in un successo senza intoppi, dimostrando la nostra dedizione ai partner esteri.
| Assistenza e supporto alla formazione
I.C.T fornisce servizi end-to-end per la tua macchina serigrafica SMT PCB completamente automatica, a partire dall'analisi e dalla pianificazione della domanda. L'installazione in loco da parte di esperti garantisce un avvio rapido, come nel nostro progetto saudita. La formazione include operazioni pratiche, ottimizzazione e sicurezza per il tuo team. Offriamo assistenza remota 24 ore su 24, 7 giorni su 7 e risposta rapida ai problemi, oltre ad aggiornamenti come la fornitura di incolla automatico o collegamenti SPI. Con 8 uffici globali, il supporto localizzato ti raggiunge ovunque. I programmi di manutenzione prolungano la vita della macchina utilizzando componenti di qualità. Questo approccio completo riduce al minimo i rischi, riduce i costi e aiuta a costruire da zero fabbriche efficienti.
| Recensioni dei clienti
'I nostri ingegneri hanno elogiato le soluzioni rapide in loco di I.C.T durante la formazione in Medio Oriente.' – Responsabile ODM saudita. 'La stampante smt stencil automatica offre stampe impeccabili, aumentando la velocità della nostra linea.' – Cliente automobilistico, Europa. 'Imballaggio sicuro, attrezzatura protetta durante spedizioni lunghe: nessun danno.' – LED Produttore, Asia. 'Le risposte rapide alle domande ci hanno permesso di rispettare i tempi: ottimi partner.' – Azienda di elettronica, USA. I clienti apprezzano i nostri ingegneri qualificati, le macchine affidabili, il trasporto accurato e il supporto rapido.
| Certificazioni e standard
I.C.T è certificato CE, RoHS e ISO9001 per soddisfare gli standard di sicurezza ed ecologici per la macchina serigrafica completamente automatica SMT PCB. I brevetti coprono tecnologie chiave come i sistemi di pulizia e di trasporto. Marchi importati come Panasonic garantiscono bassi guasti. Rigorosi test di fabbrica garantiscono le prestazioni. Questi marchi danno fiducia in apparecchiature durevoli e conformi.
| Informazioni sull'azienda I.C.T e sulla nostra fabbrica SMT
Fondata nel 2012, I.C.T opera da oltre 25 anni nel settore dell'elettronica, con 89 dipendenti e 20 ingegneri in strutture di Dongguan di 12.000 m². Serviamo oltre 1600 clienti in 72 paesi tramite 8 uffici. La ricerca e sviluppo interna e la produzione forniscono soluzioni SMT complete, crescendo rapidamente attraverso rigorosi sistemi di qualità. Ci concentriamo sull'integrità, sulla condivisione aperta e sull'integrazione dell'Industria 4.0. Ciò supporta prodotti affidabili come la nostra macchina da stampa per circuiti stampati smt, con un servizio localizzato globale per il tuo successo.
