I.C.T-6561
I.C.T
| Quantità: | |
|---|---|
| SMT Introduzione alla stampante stampino completamente automatica
La stampante SMT completamente automatica stampino di I.C.T è la scelta migliore per il moderno assemblaggio di PCB. Questa macchina offre alta precisione e velocità, con un ciclo di stampa di 7 secondi e una precisione di ±0,025 mm. Automatizza l'applicazione della pasta saldante, riducendo gli errori manuali e gli sprechi e migliorando al tempo stesso la qualità. Progettato per settori come l'elettronica di consumo, LED e quello automobilistico, è dotato di calibrazione automatica PCB, pressione della spatola regolabile e pulizia dello stencil. I.C.T integra i sistemi Industria 4.0 e MES per soluzioni di fabbrica intelligente. Grazie al funzionamento semplice su Windows 10 e ai materiali durevoli delle migliori marche, garantisce affidabilità a lungo termine. Questa stampante aiuta le fabbriche ad aumentare la produttività e a soddisfare le diverse esigenze con prestazioni efficienti e stabili.
| Caratteristica
La stampante PCB offre un'elevata precisione con una precisione di posizionamento ripetuto di ±0,01 mm e una precisione di stampa di ±0,025 mm. Ciò garantisce che ogni strato di pasta saldante venga applicato perfettamente, riducendo gli errori nell'assemblaggio di PCB. Il sistema di visione avanzato utilizza una luce anulare uniforme e sorgenti luminose coassiali per identificare vari tipi di PCB, tra cui stagnatura e FPC. Questa precisione è ideale per i PCB a passo fine, rendendolo adatto per i LED e per l'elettronica automobilistica dove la qualità è fondamentale.
Con un ciclo di stampa di 7 secondi, questa stampante accelera notevolmente le linee di produzione. Le impostazioni di cambio rapido della linea consentono regolazioni rapide, riducendo al minimo i tempi di inattività. Questa funzionalità è perfetta per le fabbriche che necessitano di gestire ordini di grandi dimensioni in modo efficiente. Il sistema di controllo automatico regola la velocità e la distanza di separazione, garantendo risultati coerenti. Questa velocità, combinata con l'elevata ripetibilità, aiuta a rispettare scadenze ravvicinate mantenendo un risultato di altissima qualità.
La stampante include un sistema di pulizia automatico con opzioni a secco, a umido e ad aspirazione. Questa funzione rimuove la pasta saldante da entrambi i lati dello stencil, garantendo sempre stampe pulite. L'esclusivo sistema di spruzzatura utilizza un software per controllare l'uso di alcol e carta, risparmiando materiali. Questa automazione riduce lo sforzo manuale e mantiene una stampa di alta qualità, rendendola una scelta conveniente per ambienti di produzione impegnativi.
| Specifica
| Modello | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Dimensione del telaio (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB size (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50~ 510*510 |
| Direzione del trasporto | A sinistra a destra; A destra; Sinistra; A destra | ||
| Sistema di supporto | Blocco a pin magnetico/tabella verso l'alto regolato/supporto | ||
| Sistema di bloccaggio | Bloccaggio laterale (ugello del vuoto, pressione Z retrattile per l'automazione è opzionale) | ||
| Testina della stampante | Due testine di stampa motorizzate indipendenti | ||
| Tipo di racla | Acciaio inossidabile (standard), plastica | ||
| Sistema di pulizia | Asciutto, bagnato, aspirapolvere | ||
| Ispezione | Ispezione 2D (standard) | ||
| Alimentazione elettrica | CA:220±10%,50/60HZ,3Kw | ||
| Metodo di controllo | Controllo PC | ||
| Dimensione (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modello | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Dimensione del telaio (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB size (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensione (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.

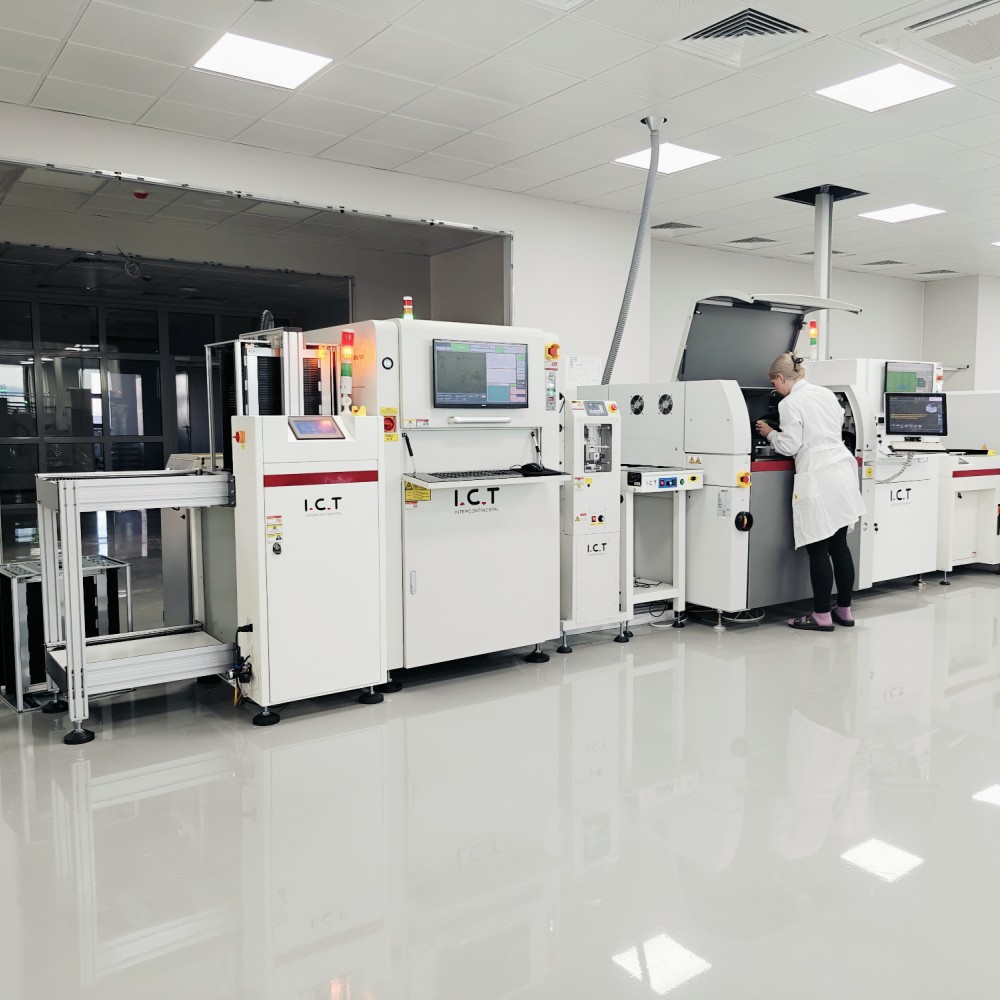

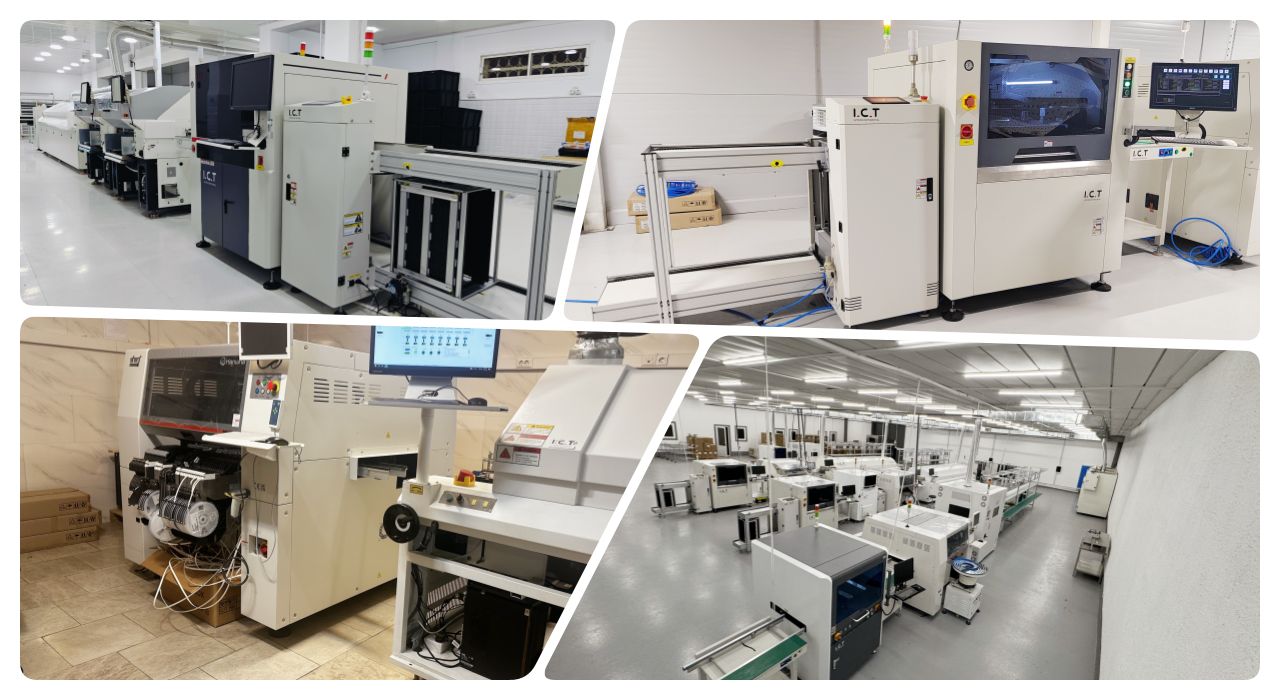

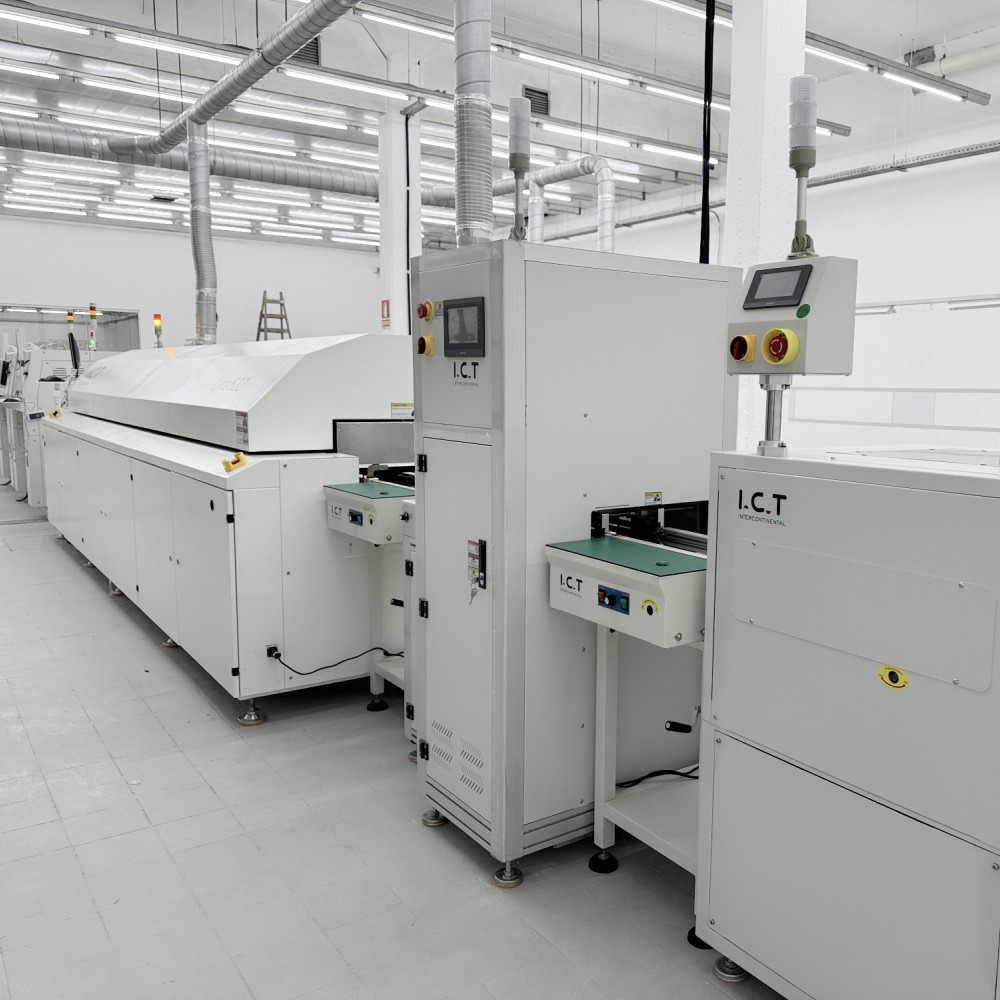

| SMT Elenco delle apparecchiature di linea
La nostra linea di produzione PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/ stampante a getto d'inchiostro |
| Video sul successo dei clienti
Nel 2025, gli ingegneri di I.C.T hanno visitato una fabbrica cliente che produceva illuminazione domestica LED per fornire servizi di installazione e formazione. Il cliente aveva bisogno di una linea SMT completamente automatica con 13 macchine, per un totale di 29 metri, ma disponeva di uno spazio limitato di 21 metri di lunghezza e 5 metri di larghezza. I.C.T ha progettato un layout a forma di U, adattando la linea a 16 metri di lunghezza e 2,7 metri di larghezza. Dopo due giorni di installazione e debug, seguiti da sei giorni di formazione e supporto tecnico, il progetto è stato consegnato con successo. Questa soluzione ha risposto in modo efficace alle esigenze di spazio e di produzione del cliente.
| Assistenza e supporto alla formazione
| Recensioni dei clienti
| Certificazioni e standard
I.C.T detiene le migliori certificazioni come CE, RoHS e ISO9001, garantendo sicurezza e qualità. Abbiamo anche brevetti per i nostri design innovativi. Questi certificati dimostrano il nostro impegno verso standard elevati e prestazioni affidabili in ogni stampante PCB.
| Informazioni sull'azienda I.C.T e sulla nostra fabbrica
I.C.T è un fornitore leader di soluzioni elettroniche con oltre 25 anni di esperienza. Gestiamo ricerca, sviluppo e produzione con un ampio team, in rapida crescita per servire oltre 1600 clienti in 72 paesi. La nostra fabbrica prevede test rigorosi e un solido sistema di gestione della qualità. Con sede a Dongguan, in Cina, offriamo soluzioni globali con tecnologia avanzata e prodotti affidabili.
