YSM40R
I.C.T
| Quantità: | |
|---|---|
| Assemblaggio efficiente ad alta velocità PCB

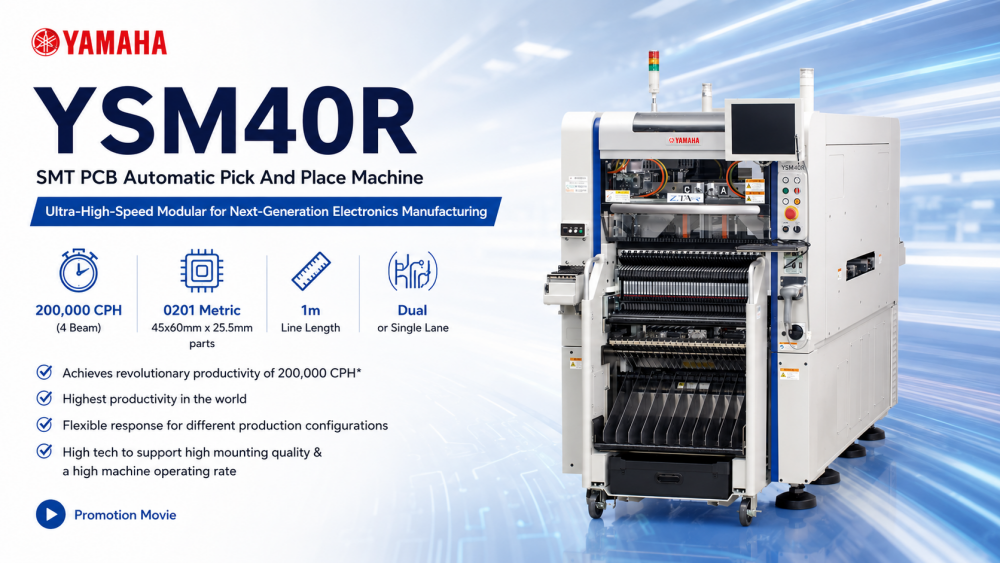

YSM40R è una macchina pick and place Yamaha SMT ad alte prestazioni progettata per un assemblaggio rapido e preciso sulle moderne linee di produzione SMT. Progettato per gestire schede a doppia o singola corsia, il sistema supporta componenti da chip 0201 ultra-piccoli a parti più grandi. Con un ingombro compatto e sistemi di alimentazione avanzati, YSM40R offre produzione ininterrotta, elevata precisione di posizionamento ed eccezionale flessibilità, rendendolo una soluzione ideale per i produttori di elettronica che mirano a efficienza e risultati di alta qualità.
| Caratteristiche del prodotto
1. Posizionamento ad altissima velocità

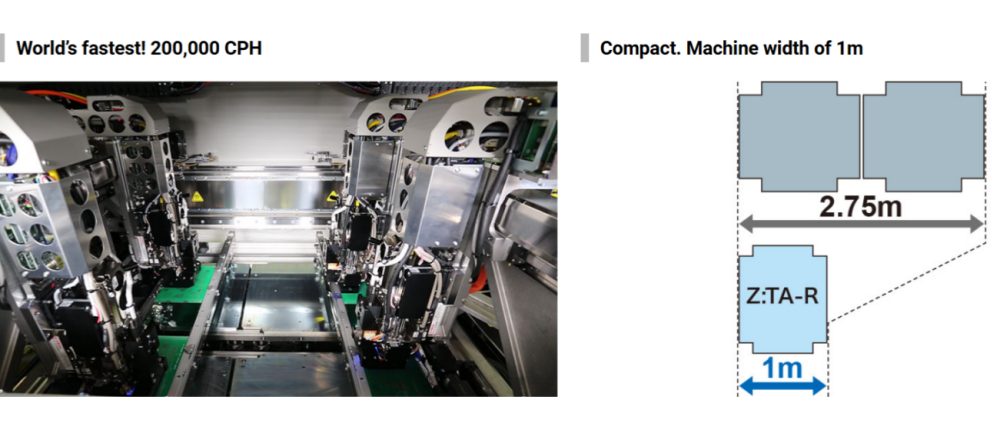

YSM40R raggiunge fino a 200.000 CPH utilizzando una configurazione a 4 raggi. La sua testa rotante avanzata garantisce un rapido prelievo e posizionamento dei componenti, riducendo i tempi di produzione mantenendo un'elevata precisione. Questa velocità è ideale per la produzione di componenti elettronici in grandi volumi e per operazioni di linea flessibili.
2. Gestione flessibile dei componenti
Supportando componenti dai chip metrici 0201 ai connettori più grandi, YSM40R è in grado di accogliere componenti di diverse dimensioni e tipologie. La macchina consente il funzionamento a corsia singola o doppia, adattandosi a una varietà di dimensioni e richieste di produzione di PCB, garantendo cambi formato minimi ed elevata efficienza.
3. Sistema di alimentazione innovativo
L'alimentatore a super caricamento consente la fornitura continua di componenti con tempi di inattività minimi. In combinazione con le opzioni dell'alimentatore modulare e del dispositivo di alimentazione, gli operatori possono riconfigurare rapidamente le impostazioni per diversi formati di produzione, massimizzando la flessibilità e mantenendo un funzionamento regolare.
| Specifica
| Modello | Spec. a 4 raggi e 4 teste . (YSM40R-4) | Spec. a 2 raggi e 2 teste. (YSM40R-2) |
| PCB applicabile | Da L700×L460 mm a L50×L50 mm | |
| Velocità | 200.000 CPH (quando si utilizza la testina RS) | 58.000 CPH (quando si utilizza la testa MU) |
| Componenti applicabili | Da 0201* a □6,5 mm (altezza 2,0 mm o inferiore) *opzione Da 03015 a 45×60 m (altezza 15 mm o meno) | Da 0402 a 45×100 mm (altezza 15 mm o meno) Da 0603 a 45×100 mm (altezza 25,5 mm o inferiore) |
| Precisione di montaggio | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Numero di tipi di componenti * Conversione del nastro con larghezza 8 mm | Massimo. 80 alimentatori con testate RS Massimo. 88 alimentatori con testate MU Massimo. 84 alimentatori con teste RS x 2 + MU x 2 | 92 alimentatori con testate MU o FL |
| Alimentazione elettrica | CA trifase 200/208/220/240/380/400/416 V +/-10% | |
| Fonte di alimentazione dell'aria | 0,45 MPa o più, allo stato pulito e asciutto | |
| Dimensione esterna | L1.000×L2.100×A1.550 mm | |
| Peso | ca. 2.100 chilogrammi | |
* Le specifiche e l'aspetto sono soggetti a modifiche senza preavviso.
| SMT Elenco delle apparecchiature di linea
Il Σ-G5SⅡ è comunemente integrato in una linea di produzione completa SMT che comprende stampante per pasta saldante, sistema di ispezione SPI, forno di rifusione, macchina di ispezione AOI e apparecchiature di movimentazione PCB. I.C.T fornisce una linea completa di integrazione che copre SMT, DIP, rivestimenti e soluzioni di automazione di fabbrica intelligente per aiutare i clienti a costruire sistemi di produzione elettronica efficienti e scalabili in tutto il mondo.
I.C.T fornisce anche un'ampia gamma di macchine pick and place Yamaha SMT, inclusi i modelli Σ-F8S e Σ-G5SⅡ. Questi sistemi offrono velocità, configurazioni della testa e opzioni di gestione dei componenti variabili, consentendo ai produttori di elettronica di selezionare la soluzione ideale per la produzione di piccoli, medi o grandi volumi. Tutte le macchine si integrano perfettamente con le linee SMT complete, garantendo qualità costante ed efficienza produttiva su tutti i modelli.
| Video sul successo dei clienti
In Kazakistan, I.C.T ha consegnato con successo una linea completa SMT per la produzione di alimentatori, comprendente caricatore SMT, stampante completamente automatica, forno di rifusione, trasportatore e AOI offline. Gli ingegneri di I.C.T hanno fornito installazione e formazione in loco, garantendo che la linea raggiungesse prestazioni ottimali. Il cliente ha elogiato la qualità e il supporto dell'attrezzatura: 'Tutte le macchine provengono dalla Cina I.C.T. Buona qualità e prezzo. Grazie Andy e Billy per aver costruito questa linea e per averci addestrato all'uso di queste macchine.'
| Assistenza e supporto alla formazione
I.C.T fornisce servizi completi tra cui installazione, formazione tecnica e supporto continuo per tutte le linee SMT. I nostri ingegneri guidano gli operatori attraverso il funzionamento della macchina, l'impostazione della produzione e la risoluzione dei problemi. La formazione è adattata al flusso di lavoro di produzione di ciascun cliente, garantendo prestazioni ottimali e un'integrazione fluida all'interno dei processi di fabbrica esistenti. Offriamo supporto continuo remoto e in loco per mantenere la stabilità e l'efficienza della produzione.
| Elogio del cliente
I clienti lodano costantemente I.C.T per il supporto rapido e professionale, le macchine di qualità e la consegna sicura. Gli ingegneri sono riconosciuti per la loro formazione pratica, mentre l'attrezzatura riceve elogi per l'affidabilità e la facilità d'uso. Il nostro servizio reattivo garantisce che i problemi vengano risolti rapidamente, aiutando le fabbriche a mantenere una produzione continua e risultati di alta qualità.
| La nostra certificazione
Le macchine I.C.T SMT sono certificate CE, RoHS, ISO9001 e includono numerosi brevetti per tecnologie innovative. Il nostro sistema di gestione della qualità garantisce che tutte le apparecchiature soddisfino gli standard ambientali e di sicurezza globali, fornendo ai clienti soluzioni di produzione affidabili, conformi e ad alte prestazioni.
| Informazioni su I.C.T e Fabbrica
