I.C.T-310P
I.C.T
Inline Label Sticker
| Quantità: | |
|---|---|

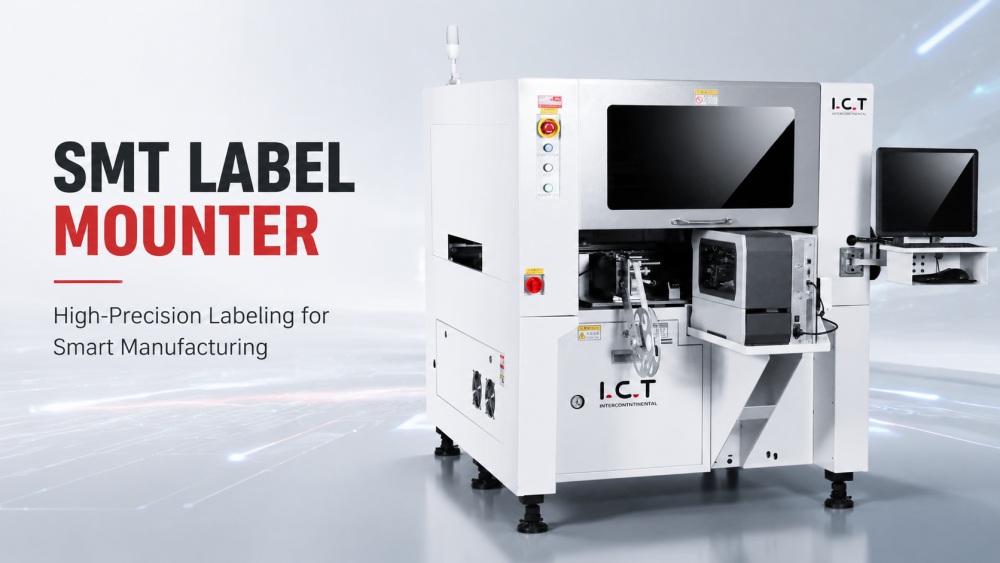

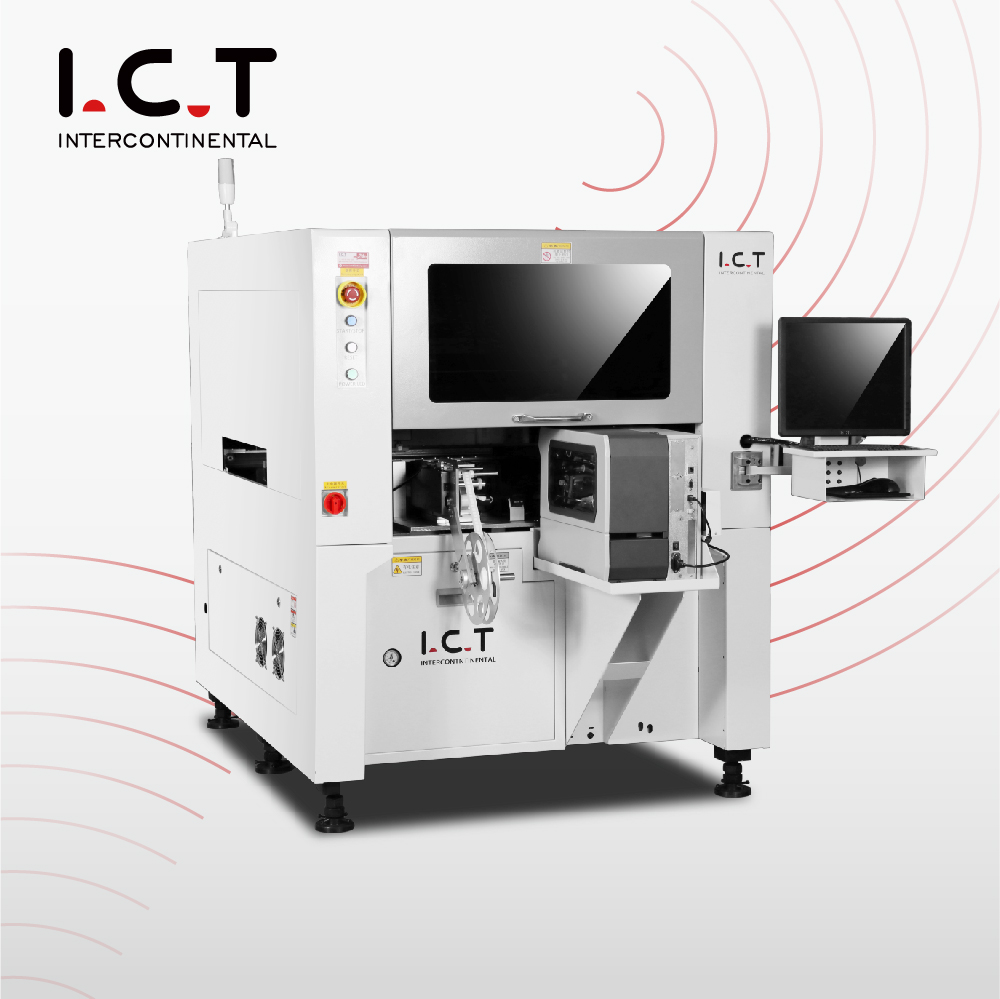

| SMT Panoramica del montatore di etichette
Il SMT Label Mounter posiziona in modo efficiente le etichette su PCB di varie dimensioni e tipi. Progettato per linee di assemblaggio PCB ad alto volume, supporta più materiali e spessori di etichette. La macchina è dotata di doppie teste di posizionamento, rilevamento del vuoto indipendente e stampa di codici a barre opzionale. I.C.T fornisce supporto tecnico completo, garantendo installazione e funzionamento senza problemi negli ambienti di produzione SMT. Le sue capacità di progettazione e integrazione di precisione consentono una connessione perfetta con i sistemi MES, migliorando la tracciabilità e l'efficienza produttiva nella produzione PCB.
| Funzionalità di SMT Montatore di etichette

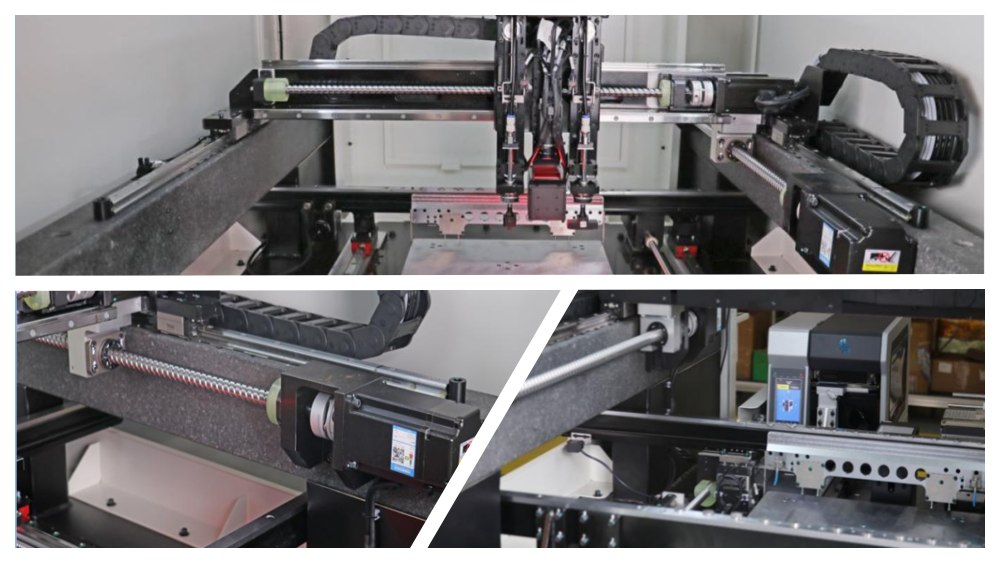

Il telaio integrato in acciaio e la base in marmo garantiscono stabilità strutturale. Le viti a ricircolo di sfere e le guide lineari garantiscono un'elevata precisione, mentre i servomotori importati offrono movimenti rapidi e posizionamenti ripetibili. La sospensione del ponte ad arco migliora le prestazioni di carico, supportando il funzionamento ad alta velocità e a lungo termine senza deviazioni meccaniche.

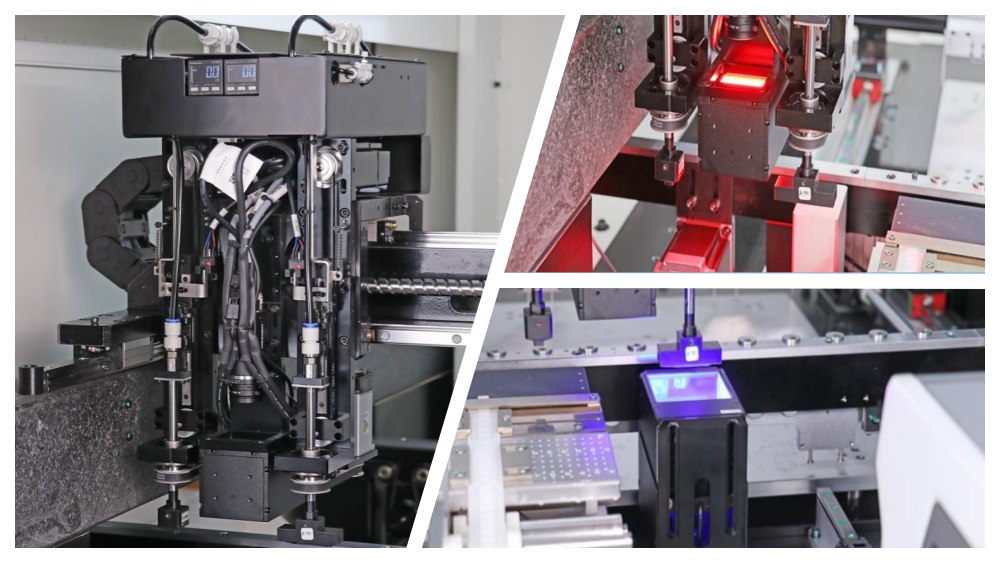

Le doppie teste di montaggio si sollevano, si abbassano e ruotano di 360° in modo indipendente. Le spline delle sfere importate e il posizionamento visivo con telecamere volanti e fisse garantiscono una precisione costante. Le luci rosse e blu migliorano il rilevamento delle etichette. Questa configurazione consente il posizionamento preciso delle etichette su vari componenti e altezze PCB, riducendo al minimo gli errori e aumentando la produttività.

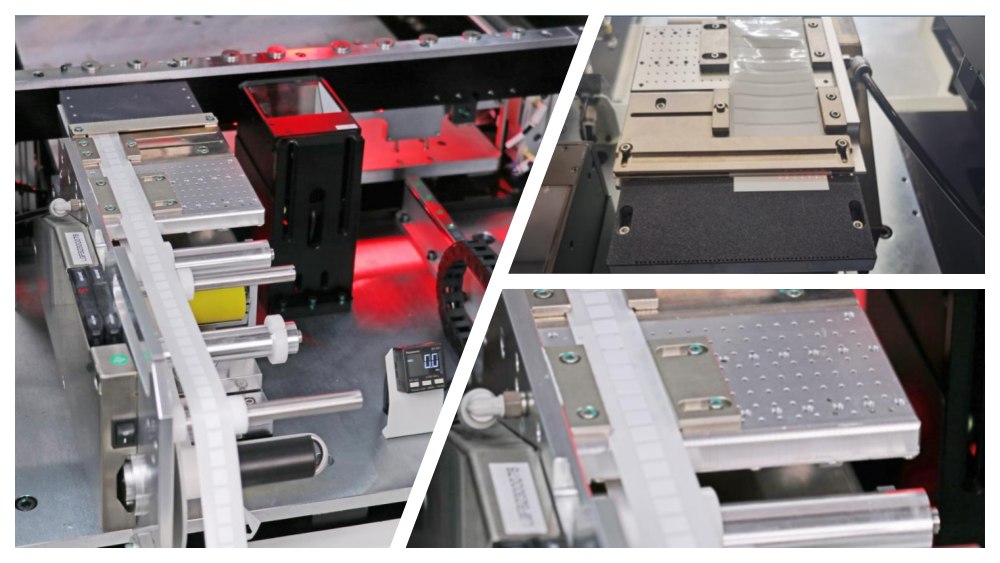

Due alimentatori elettrici intelligenti gestiscono un'ampia gamma di dimensioni di etichette, da 1,8×2,0 mm a 100×40 mm. I tappetini antiscivolo prevengono gli sprechi, mentre i sensori ottici garantiscono la corretta consegna delle etichette. Regolazioni speciali si adattano a materiali complessi o fragili, mantenendo l'efficienza produttiva e riducendo i tempi di inattività per il ricaricamento dell'alimentatore.

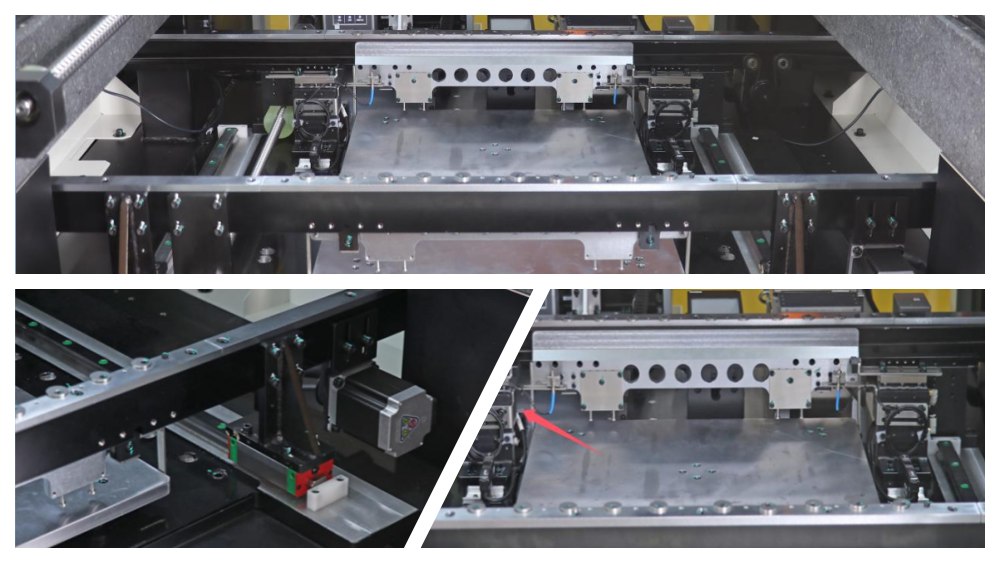

La velocità del trasportatore è regolabile e consente una direzione flessibile PCB. Bloccaggi pneumatici e sensori ottici garantiscono posizioni di arresto precise. Una vite a ricircolo di sfere e una guida di scorrimento sincronizzate mantengono il parallelismo dei binari, prevenendo gli inceppamenti PCB e consentendo una produzione continua e regolare nelle linee SMT.
| Specifiche del forno a riflusso
| No. | Articolo | I.C.T-310 | I.C.T-310D | I.C.T-310L |
|---|---|---|---|---|
| 1 | PCB dimensione | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | PCB spessore | 1–6 mm | 1–6 mm | 1–6 mm |
| 3 | Posizione dell'alimentatore | 2 | 4 | 2 |
| 4 | Larghezza dell'alimentatore | 105 mm | 105 mm | 105 mm |
| 5 | Velocità di montaggio | 2500 pz/ora | 4000 pz/h | 1300 pz/h |
| 6 | Dimensioni dell'etichetta | Alimentatore di etichette: 2×2 ~ 100×40 mm (Stampante di codici a barre opzionale: 13×13 ~ 100×40 mm) | Stesso | Stesso |
| 7 | Spessore dell'etichetta | 0,05–0,3 mm | 0,05–0,3 mm | 0,05–0,3 mm |
| 8 | Precisione dell'etichettatura | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| 9 | Angolo di etichettatura | 360° | 360° | 360° |
| 10 | Ugello | 2 | 2 | 2 |
| 11 | Vuoto dell'ugello | Pompa a vuoto | Pompa a vuoto | Pompa a vuoto |
| 12 | PCB altezza di sicurezza | Superiore: <25 mm; Fondo: <25 mm | Superiore: <25 mm; Fondo: <25 mm | Superiore: <25 mm; Fondo: <25 mm |
| 13 | Altezza di trasferimento | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Precisione di posizionamento | ± 0,025 mm | ± 0,025 mm | ± 0,025 mm |
| 15 | Precisione ripetuta | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Momento di montaggio | Massimo 3Kg | Massimo 3Kg | Massimo 3Kg |
| 17 | Metodo di posizionamento | CCD + contrassegno | CCD + contrassegno | CCD + contrassegno |
| 18 | Trasportatore SMT velocità | 50 ~ 600 mm/min | 50 ~ 600 mm/min | 50 ~ 600 mm/min |
| 19 | Metodo di stripping | Rilevazione fibra ottica + controllo software | Stesso | Stesso |
| 20 | Rilevamento dell'aspirazione | Test del vuoto, test di caduta standard | Stesso | Stesso |
| 21 | Larghezza della rotaia | Regolazione automatica | Regolazione automatica | Regolazione automatica |
| 22 | Modalità di controllo | PC + scheda di controllo industriale | PC + scheda di controllo industriale | PC + scheda di controllo industriale |
| 23 | Interfaccia MES | Prenota l'interfaccia di rete | Prenota l'interfaccia di rete | Prenota l'interfaccia di rete |
| 24 | Energia | CA 220 V/50 Hz, 1 KVA | CA 220 V/50 Hz, 1,5 KVA | CA 220 V/50 Hz, 1,5 KVA |
| 25 | Dimensione | L1096×L1130×A1426mm | L1074×L1590×A1440mm | L1250×L1610×A1530mm |
| 26 | Peso | 800Kg | 1300Kg | 1400Kg |
| 27 | Pressione atmosferica | 0,5–0,6 MPa | 0,5–0,6 MPa | 0,5–0,6 MPa |
| SMT Elenco delle apparecchiature di linea
I.C.T fornisce soluzioni SMT complete, tra cui caricatori PCB, stampanti per stencil, macchine pick-and-place, SPI, AOI, forni di rifusione Lyra e sistemi di movimentazione PCB. Il montatore di etichette SMT si integra perfettamente, migliorando la tracciabilità e l'efficienza dell'etichettatura. Le nostre soluzioni supportano assemblaggi PCB complessi per computer, SSD e moduli di memoria, garantendo risultati di alta qualità in ambienti di produzione ad alto volume.
| Video sul successo dei clienti
Gli ingegneri di I.C.T hanno consegnato e messo in servizio una linea completa SMT e DIP in un'importante fabbrica di elettronica in Uzbekistan. La struttura produce schede madri per computer, SSD e prodotti di memoria. Dalla configurazione iniziale al test, I.C.T ha fornito supporto tecnico, programmazione e risoluzione dei problemi in loco. Il cliente ha elogiato la risposta rapida, l'affidabilità delle apparecchiature e il servizio professionale di I.C.T. La linea SMT comprendeva stampanti a stencil I.C.T-5151, quattro macchine SMT, forni a rifusione Lyra, sistemi di movimentazione SPI, AOI e PCB. La linea DIP prevedeva l'inserimento manuale, l'inserimento personalizzato JUKI, la saldatura ad onda Acrab350 e l'integrazione del trasportatore.
| Formazione e supporto professionale
I.C.T offre installazione, calibrazione e formazione in loco per i montatori di etichette SMT. I nostri ingegneri garantiscono una messa in servizio regolare e forniscono indicazioni operative ai team di fabbrica. Il supporto tecnico copre l'integrazione, la manutenzione e la risoluzione dei problemi del MES. I servizi di risposta rapida e la documentazione dettagliata aiutano i clienti a mantenere tempi di attività elevati, ridurre al minimo i rischi di produzione e garantire un'etichettatura accurata per tutti i tipi di PCB.
| Elogio del cliente
I clienti elogiano costantemente gli ingegneri di I.C.T per la professionalità, la reattività e la guida chiara. La precisione e l'affidabilità del montatore di etichette SMT sono molto apprezzate, così come l'imballaggio sicuro e la consegna puntuale. I clienti evidenziano la rapida risoluzione dei problemi, la facile integrazione e il contributo complessivo al regolare funzionamento della linea SMT, confermando la fiducia nelle soluzioni I.C.T e nell'eccellenza del servizio.
| La nostra certificazione
I prodotti I.C.T soddisfano gli standard CE, RoHS e ISO9001. Il montatore di etichette SMT include anche funzionalità brevettate per un'etichettatura affidabile. La conformità garantisce sicurezza, protezione ambientale e produzione di alta qualità. I clienti possono fare affidamento su macchine completamente certificate per le operazioni di assemblaggio critiche di PCB, supportate dal rigoroso sistema di gestione della qualità di I.C.T.
| Chi siamo e la fabbrica
I.C.T progetta, produce e fornisce apparecchiature avanzate SMT in tutto il mondo. Con un team in crescita e decenni di esperienza, serviamo centinaia di clienti in più paesi. La nostra fabbrica mantiene rigorose procedure di ispezione, garantendo che ogni prodotto soddisfi standard di alta qualità. Dalla ricerca e sviluppo alla produzione e al supporto tecnico, I.C.T fornisce soluzioni end-to-end, integrando attrezzature, formazione e servizio post-vendita per linee di assemblaggio PCB efficienti e affidabili.
