| SMT SPI macchina per l'ispezione della pasta di saldatura
La macchina per l'ispezione della pasta saldante SMT SPI di I.C.T è progettata per migliorare la qualità dell'assemblaggio del circuito stampato rilevando i difetti nell'applicazione della pasta saldante nelle prime fasi del processo. Questa apparecchiatura avanzata utilizza la tecnologia di imaging 3D per misurare volume, altezza, area e forma dei depositi di saldatura con elevata precisione, prevenendo problemi come pasta o ponti insufficienti che potrebbero portare a costose rilavorazioni o guasti. Ideale per la produzione di componenti elettronici in grandi volumi, supporta dimensioni PCB fino a 450x500 mm e si integra facilmente nelle linee SMT per un funzionamento senza interruzioni. Con oltre 25 anni di esperienza, I.C.T garantisce che questa macchina soddisfi gli standard globali, aiutando i clienti a ottenere una produzione efficiente, ridurre gli sprechi e mantenere vantaggi competitivi in settori come i semiconduttori e PCBA. Scegliendo la nostra macchina per l'ispezione della pasta saldante SMT SPI, i produttori possono ottimizzare i propri flussi di lavoro dall'analisi della domanda alla regolazione finale.
| Caratteristica

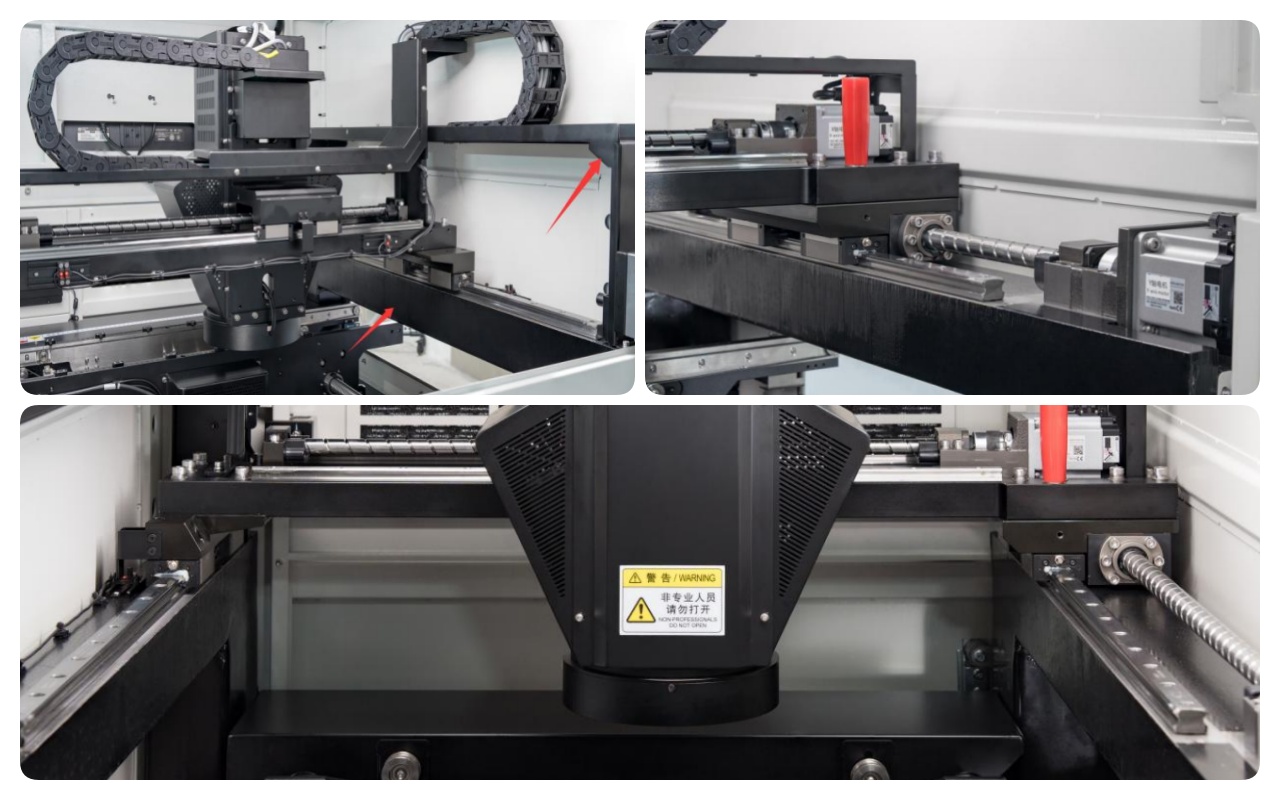

Il sistema di piattaforma della macchina per l'ispezione della pasta saldante SMT SPI presenta un telaio robusto costruito con materiali di alta qualità per garantire stabilità durante le operazioni ad alta velocità. Questo design riduce al minimo le vibrazioni e mantiene la precisione dell'allineamento, fondamentale per risultati di ispezione coerenti. Supporta vari spessori e dimensioni di PCB, rendendolo versatile per diverse esigenze di produzione. Il team di ingegneri di I.C.T ha ottimizzato questo sistema per gestire ambienti impegnativi, fornendo affidabilità a lungo termine e bassi costi di manutenzione. Gli utenti beneficiano di una configurazione rapida e di una facile integrazione nelle linee esistenti, aumentando la produttività complessiva senza compromettere la sicurezza o le prestazioni.

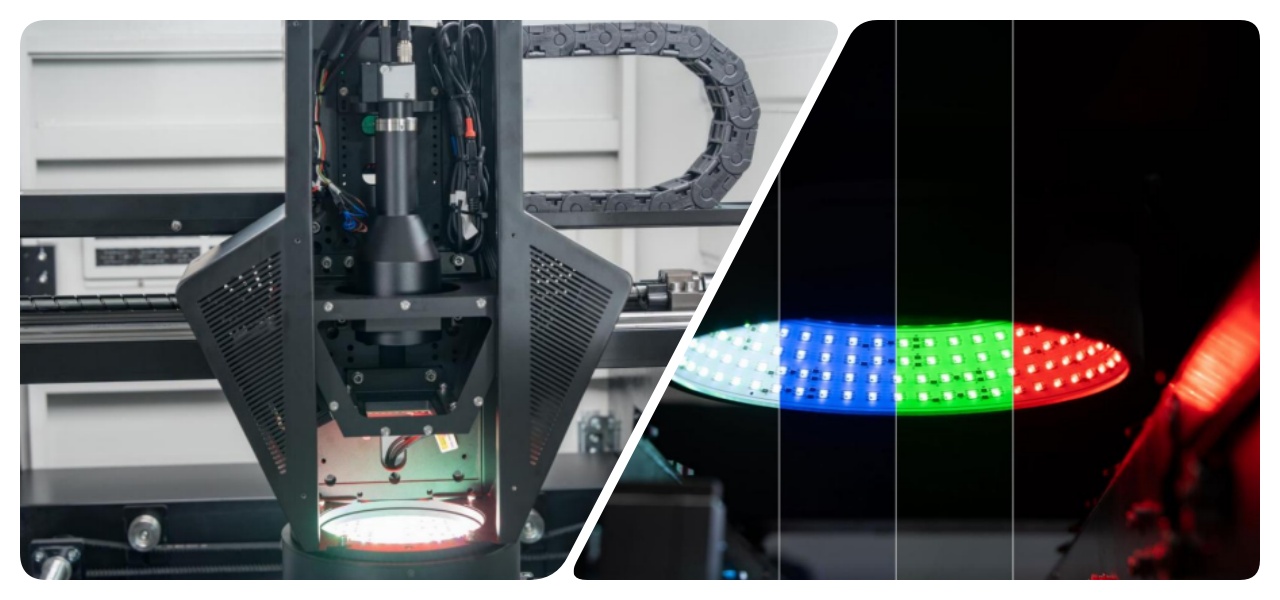

Dotato di una fotocamera ad alta risoluzione e di una tecnologia di proiezione 3D, il sistema di visione della macchina per l'ispezione della pasta saldante SMT SPI cattura immagini dettagliate dei depositi di pasta saldante. Analizza parametri come volume e altezza in tempo reale, identificando i difetti con precisione a livello di micron. Questo sistema si adatta alle diverse condizioni di illuminazione e ai layout complessi della scheda, garantendo una copertura completa. I.C.T incorpora algoritmi intelligenti che riducono i falsi positivi, consentendo agli operatori di concentrarsi su problemi reali. Di conseguenza, i produttori riscontrano tassi di rendimento migliorati e una produttività più rapida, allineandosi alle richieste del settore di prodotti privi di difetti.

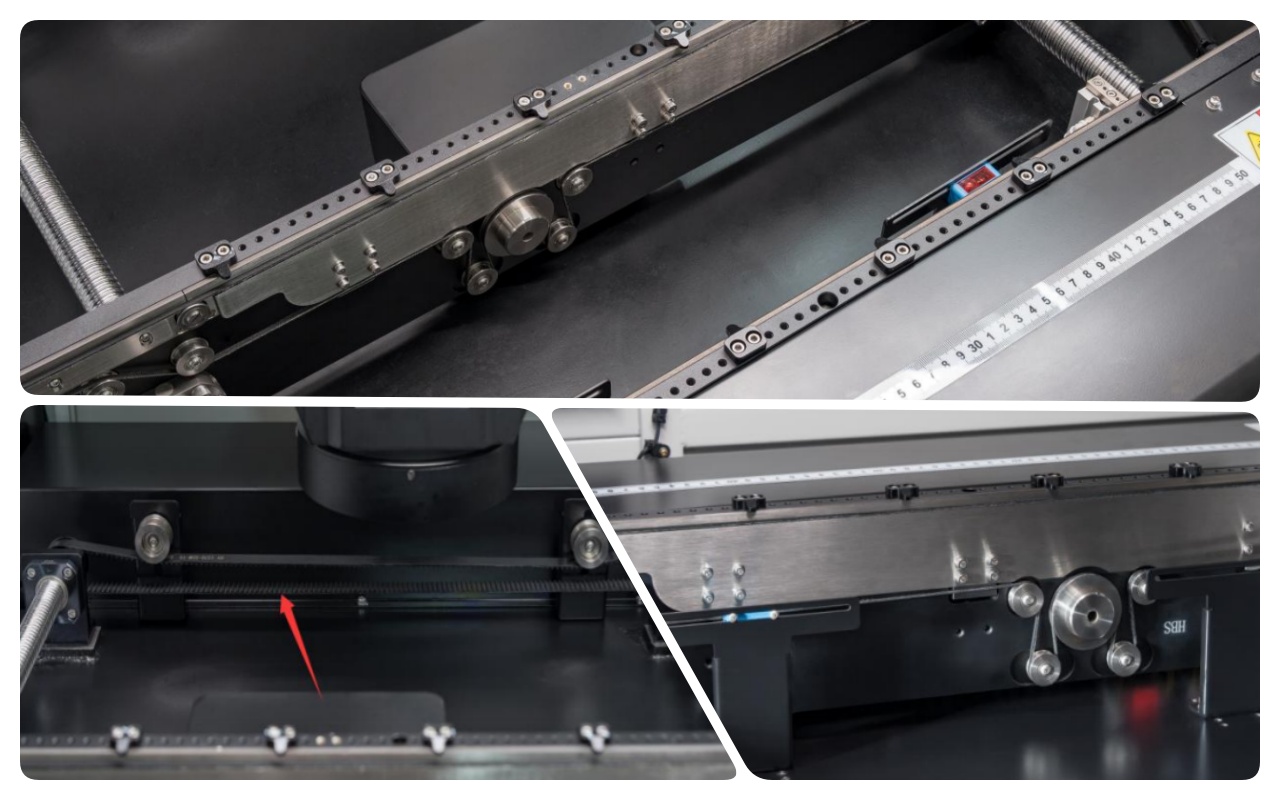

Il sistema di trasporto facilita la movimentazione fluida del PCB attraverso nastri trasportatori automatizzati che si adattano automaticamente alle diverse dimensioni dei pannelli. Garantisce un posizionamento preciso per le ispezioni senza intervento manuale, riducendo gli errori di movimentazione e i tempi di ciclo. Costruito con componenti durevoli, questo sistema supporta opzioni a doppia guida per una maggiore efficienza in ambienti di produzione impegnativi. L'attenzione di I.C.T al design intuitivo significa tempi di inattività minimi durante le transizioni, aiutando i clienti a mantenere operazioni continue. Questa funzionalità è fondamentale per aumentare la produzione mantenendo i costi sotto controllo.
| Specifiche del forno a riflusso
| Modello | I.C.T-S510 | I.C.T-S510D | I.C.T-S1200 |
| PCB dimensione | 60*50~510*510mm | Binario doppio 50*60~510*310mm 50*60~510*580 Rai singolo | 80*80~1200*500 mm |
| PCB Spessore | 0,5 ~ 5,0 mm | ||
| PCB peso | ≤5,0 kg | ||
| Trasportatore SMT Regolazione | Manuale/automatico | ||
| Tipo di misura | Altezza, Area, Volume, Offset, Ponte, Forma (stampa mancante, stagno insufficiente, stagno eccessivo, ponti, offset, forme errate, contaminazione superficiale) | ||
| Incolla altezza | 0 ~ 550um | ||
| Passo minimo del pad | ≥100um | ||
| Principio di misura | Luce bianca 3D PSLM PMP (Modulazione spaziale programmabile della luce, Profilometria a misurazione di fase) | ||
| Quantità della testa di ispezione | 1 | ||
| Pixel della fotocamera | 5M, (10M/12M come opzione) | ||
| Velocità di rilevamento | 0,35 ~ 0,5 s/FOV | ||
| Orario del programma | 5 ~ 10 minuti | ||
| Tipo di dati | Gerber Data 274D/274X, Scansione PCB | ||
| Energia | AC220,50/60Hz,1KVA | ||
| Dimensione della macchina | L1015*P1195*A1495 mm | L1015*P1460*A1495 mm | L1840*P1450*A1495mm |
| Peso | 850kg | 950kg | 1500 kg |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea
La nostra linea di produzione PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Video sul successo dei clienti
I.C.T ha recentemente completato con successo l'installazione all'estero e il supporto al Factory Acceptance Test (FAT) per due linee di produzione SMT presso un produttore di dispositivi di bellezza nordamericano. Il progetto prevedeva l'implementazione di attrezzature avanzate, tra cui macchine per marcatura laser per l'identificazione precisa dei componenti, stampanti SMT abbinate alla nostra macchina per l'ispezione della pasta saldante SMT SPI per garantire un'applicazione impeccabile della pasta, macchine pick-and-place Panasonic per il montaggio dei componenti ad alta velocità, forni di rifusione Heller per saldature affidabili, sistemi di rilevamento AOI per controlli di qualità post-assemblaggio, trasportatori PCB per un flusso di materiale senza interruzioni, PCBA macchine per la pulizia per rimuovere i residui e riscaldatori automatici per la conservazione della pasta saldante per mantenere l'integrità del materiale. I nostri ingegneri hanno fornito formazione e ottimizzazione in loco, garantendo un'accettazione della produzione senza intoppi. Questo caso evidenzia l'impegno di I.C.T nel fornire soluzioni chiavi in mano che migliorano l'efficienza e la qualità del prodotto nei mercati globali.
| Formazione e supporto globali professionali
I.C.T offre servizi completi e programmi di formazione per supportare la tua macchina per l'ispezione della pasta saldante SMT SPI durante tutto il suo ciclo di vita. La nostra rete globale di centri di assistenza fornisce installazione, manutenzione e risoluzione dei problemi con tempi di risposta rapidi per ridurre al minimo i tempi di inattività. Ingegneri esperti conducono sessioni in loco o remote, riguardanti il funzionamento, la calibrazione e gli aggiornamenti software. La formazione comprende esercitazioni pratiche per sviluppare le competenze dell'operatore, garantendo un utilizzo sicuro ed efficiente. Forniamo inoltre supporto tecnico continuo, fornitura di pezzi di ricambio e consulenze per l'ottimizzazione dei processi. Questo approccio olistico aiuta i clienti a massimizzare le prestazioni delle apparecchiature, ad adattarsi ai cambiamenti di produzione e a raggiungere un successo a lungo termine nella produzione di componenti elettronici.
| Elogio del cliente
I clienti elogiano gli ingegneri di I.C.T per la loro competenza e dedizione durante le installazioni. Evidenziano le prestazioni superiori della nostra macchina per l'ispezione della pasta saldante SMT SPI nel rilevamento accurato dei difetti. Molti apprezzano il nostro imballaggio sicuro e i nostri metodi di trasporto efficienti che garantiscono che l'attrezzatura arrivi in perfette condizioni. Le risposte rapide a domande e problemi hanno creato una forte fiducia, con i clienti che hanno notato come il nostro supporto risolva i problemi in modo rapido ed efficace.
| La nostra certificazione
I.C.T detiene certificazioni chiave come CE per la conformità alla sicurezza, RoHS per gli standard ambientali e ISO9001 per la gestione della qualità. Possediamo inoltre numerosi brevetti per tecnologie innovative nella produzione elettronica. Queste credenziali dimostrano il nostro impegno verso standard elevati e miglioramento continuo. Garantiscono ai clienti che la nostra macchina per l'ispezione della pasta saldante SMT SPI soddisfa le normative globali, promuovendo affidabilità e sostenibilità nei processi di produzione.
| Chi siamo e la fabbrica
I.C.T è un fornitore leader di soluzioni per la produzione di componenti elettronici con i nostri impianti di ricerca e sviluppo e di produzione. Fondata nel 2012, impiega oltre 89 dipendenti, tra cui 20 ingegneri, su 12.000 metri quadrati. Il nostro capitale sociale di 30 milioni di dollari supporta una rapida crescita, servendo più di 1.600 clienti in 72 paesi. Con filiali in tutto il mondo, offriamo servizi completi dalla pianificazione all'ottimizzazione. I nostri stabilimenti sono caratterizzati da rigorosi flussi di lavoro di test e robusti sistemi di gestione della qualità per garantire l'eccellenza del prodotto.
