Usi AOI in PCB Manufacturing per assicurarsi che i circuiti stampati siano fatti bene e funzionino bene. AOI sta per l'ispezione ottica automatica. Utilizza telecamere speciali e programmi per computer per trovare problemi durante i controlli. Gli studi mostrano che AOI possono ridurre gli errori in PCB realizzando fino al 40%. Può anche trovare problemi più del 95% delle volte. Questo ti aiuta a ottenere schede migliori, hai bisogno di meno correzioni e finire il lavoro più veloce. La macchina I.C.T SMT AOI , come la macchina di ispezione AOI , è un vero esempio. Mostra come AOI aiuta a rendere le schede migliori e accelera il lavoro sulla linea.
· AOI Utilizza telecamere e software per trovare problemi sui circuiti stampati rapidamente. Aiuta a catturare gli errori in anticipo.
· Rende migliore la qualità trovando cose come parti mancanti, giunti di saldatura cattive e danni superficiali. È giusto più del 95% delle volte.
· L'uso di AOI consente di risparmiare denaro riducendo i costi di rielaborazione, rifiuti e manodopera. Spesso paga da solo in 14-18 mesi.
· AOI rende la produzione più veloce controllando centinaia o migliaia di schede ogni ora. Questo è molto più veloce del controllo a mano.
· Seguire regole come IPC-A-610 con AOI crea fiducia. Si assicura anche che le schede siano sempre di alta qualità.
· Advanced AOI ha funzionalità come imaging 3D e apprendimento automatico. Questi aiutano a trovare più problemi e gestiscono nuove sfide.
· AOI funziona meglio se utilizzato con altri test come i test a raggi X e in circuito. Questo dà un controllo completo della tavola.
· Fare una manutenzione regolare, avere regole di ispezione chiare e gli operatori di formazione fanno funzionare meglio AOI e dare risultati migliori.
Utilizzi AOI nella produzione di PCB per controllare i problemi . AOI sta per l'ispezione ottica automatizzata. Questa tecnologia utilizza telecamere e luci speciali per scattare foto chiare dei circuiti stampati. Il sistema utilizza quindi programmi per computer per cercare errori confrontando le immagini con un esempio perfetto, chiamato una 'Golden Board. ' AOI I sistemi possono individuare parti mancanti, componenti fuori posto e problemi di saldatura. Alcune macchine AOI avanzate, come I.C.T-Ai-5146 , usano le telecamere di apprendimento profondo e ad alta risoluzione per trovare anche piccoli difetti. Queste macchine possono anche utilizzare l'imaging 3D per verificare l'altezza dei giunti e dei componenti di saldatura , assicurandosi che tutto sia nel posto giusto.
Ecco i passaggi principali AOI segue nella produzione di PCB:
1. La macchina AOI brilla di luci speciali sul tabellone.
2. Le telecamere scattano foto di alta qualità della superficie della tavola.
3. Il sistema utilizza il software per confrontare queste immagini con una scheda perfetta.
4. Trova e segna qualsiasi difetto, come parti mancanti o giunti di saldatura cattive.
5. La macchina registra i difetti e crea un rapporto per te.
AOI Nella produzione di PCB ti aiuta a prendere problemi in anticipo , quindi puoi risolverli prima che le schede passino al passaggio successivo.
Usi AOI per assicurarti che le tue schede soddisfino gli standard di qualità. L'obiettivo principale è trovare difetti che potrebbero causare il fallimento della scheda. AOI può individuare problemi come troppi o troppo piccoli saldature, ponti di saldatura e parti mancanti o storte . Controlla anche graffi, macchie e altri problemi di superficie. Quando AOI trova un difetto, registra le informazioni e può persino rimuovere la cattiva scheda dalla linea. Questo ti aiuta a tenere traccia dei problemi comuni e migliorare il processo.
AOI nella produzione di PCB fornisce subito un feedback. Puoi correggere rapidamente gli errori ed evitare di fare di nuovo lo stesso errore. Questo mantiene le tue schede affidabili e aiuta a proteggere la reputazione della tua azienda. AOI supporta anche la produzione di massa assicurandosi che ogni scheda soddisfi lo stesso standard elevato. Puoi fidarti che le tue schede funzioneranno come previsto quando usi AOI.
Surface Mount Technology (SMT) è un modo popolare per costruire circuiti. AOI svolge un ruolo importante nell'assemblea SMT. Utilizzi AOI per verificare che ogni piccola parte sia nel punto giusto e che i giunti di saldatura siano forti . AOI può trovare componenti mancanti, ruotati o fuori luogo. Controlla anche problemi di saldatura come giunti freddi o ponti. Alcuni sistemi AOI, come I.C.T- AI-5146 , usano imaging 3D e algoritmi intelligenti per ispezionare le schede in modo rapido e preciso.
AOI nella produzione di PCB ti aiuta a catturare errori durante l'assembly SMT. Ottieni un feedback in tempo reale, in modo da poter risolvere immediatamente i problemi. Ciò riduce gli sprechi e risparmia denaro. AOI ti aiuta anche a far funzionare la tua linea di produzione senza intoppi. Quando si utilizza un test di ispezione ottica automatizzata, ti assicuri che le schede siano costruite proprio per la prima volta.
Suggerimento: usare AOI nella tua catena di montaggio SMT può aumentare la qualità del prodotto e ridurre i costi.
Vuoi che i tuoi circuiti stampati funzionino bene. L'ispezione ottica automatica è uno strumento forte per il controllo della qualità. Questa tecnologia utilizza telecamere ad alta risoluzione e software intelligenti . Controlla ogni scheda e la confronta con una perfetta. AOI può trovare anche piccoli problemi. Puoi vedere problemi come parti mancanti, ponti di saldatura o parti che non si trovano immediatamente nel posto giusto.
· AOI Utilizza telecamere e programmi per computer per guardare le schede.
· Trova problemi come errori di polarità, cortocircuiti aperti o cortocircuiti e parti mancanti o sbagliate.
· L'automazione toglie gli errori che le persone potrebbero fare e continua a controllare lo stesso per ogni tavola.
· AOI può controllare migliaia di parti ogni minuto, molto più veloce delle persone.
· Trovare problemi presto impedisce loro di diffondersi, quindi hai meno sprechi e meno fissazioni da fare.
I vecchi modi di controllare le schede usano le persone. Le persone possono stancarsi e perdere piccoli problemi. AOI ti dà controlli di qualità costante e ti aiuta a raggiungere standard elevati per ogni scheda. Ottieni anche rapporti dettagliati , quindi puoi vedere dove accadono i problemi e migliorano le cose. Questo ti aiuta a creare fiducia con i tuoi clienti e mantenere il tuo buon nome.
L'ispezione ottica automatica ti aiuta a risparmiare denaro in molti modi. Quando trovi problemi in anticipo, spendi meno per fissare e sprecare. AOI I sistemi riducono i costi del lavoro perché le macchine funzionano più velocemente e meglio delle persone. Hai anche meno tavole da fissare o buttare via.
Aspetto di risparmio sui costi | Risparmio / impatto segnalato | Spiegazione / contesto |
Richiesta risparmio del lavoro | $ 12.400 al mese | La resa del primo passaggio è salito dall'82% al 96% con AOI e il controllo del processo |
Risparmio dei costi di rielaborazione per gli ordini | $ 18.000+ su ordini di 1.000 unità | I tassi di rielaborazione sono scesi dall'8% all'1,2% usando AOI-Gate di qualità basate |
ROI TIME FRAME | 14-18 mesi | La maggior parte delle aziende di medie dimensioni riprendono i loro soldi in questo momento usando AOI |
Costo di ispezione per unità di riduzione | Da $ 0,15 a $ 0,04 per unità | L'automazione risparmia $ 1.100 ogni anno su 10.000 unità |
Aumento dell'utilizzo della produzione | 67% di aumento | 24/7 La produzione automatizzata produce più schede e tempi più veloci |
Vedi risparmio reali quando usi AOI. Il test di ispezione ottica automatizzata riduce il costo per ogni scheda e ti aiuta a recuperare i tuoi soldi in circa un anno e mezzo. Eviti anche grandi perdite trovando problemi prima che le schede lasci la fabbrica. Questo rende la tua attività più forte e ti aiuta a competere.
Oggi devi lavorare velocemente nella produzione di elettronica. AOI ti dà controlli rapidi e mantiene la tua linea in movimento. L'automazione ti consente di controllare più schede in meno tempo . Puoi controllare centinaia o migliaia di schede ogni ora.
Prima di AOI, è possibile controllare solo da 20 a 50 schede ogni ora . Con AOI, puoi controllare centinaia o migliaia. Il numero di problemi mancati diminuisce dell'85%. Il tuo rendimento di primo passaggio aumenta dal 92% al 98%. Il costo per riparare le schede diminuisce del 60%. Puoi recuperare i tuoi soldi in un minimo di otto mesi.
L'ispezione ottica automatica funziona bene con altre macchine. Mantieni alta la tua qualità, anche quando lavori più velocemente. I nuovi sistemi AOI usano l'intelligenza artificiale per individuare rapidamente parti e problemi, in modo da passare meno tempo a impostare e più tempo a fare buone schede. Questo ti aiuta a soddisfare le esigenze dei clienti e consegnare in tempo.
Suggerimento: quando si utilizza AOI, ricevi controlli più veloci, qualità migliore e costi inferiori. Questo ti aiuta a stare avanti in elettronica.
Quando si crea elettronica, devi seguire regole rigorose. Queste regole aiutano i tuoi prodotti a soddisfare standard elevati. IPC-A-610 è una delle regole più importanti. Le persone di tutto il mondo usano questo standard per la qualità del montaggio elettronico. Ti dice cosa controllare sui circuiti stampati. IPC-A-610 fornisce regole chiare per la copertura e lo spessore del rivestimento. Dice anche che non dovrebbero esserci difetti. Utilizzi un'ispezione ottica automatica per aiutare a seguire queste regole ogni volta.
I sistemi di ispezione ottica automatica cercano problemi sulle schede. Questi sistemi controllano lo spessore del rivestimento in molti luoghi. Cercano inoltre il sovrad e assicurano che il rivestimento non tocchi connettori o punti di prova. AOI ti aiuta a dimostrare le tue schede a soddisfare le regole IPC-A-610. Questo è buono per la garanzia della qualità. Ti aiuta anche a trovare e risolvere i problemi se accadono.
Il gruppo IPC funziona per migliorare la tecnologia AOI. IPC supporta l'uso dell'intelligenza artificiale nei sistemi AOI . Questo rende i controlli più veloci e più corretti. Un nuovo white paper IPC spiega come l'IA può aiutare a trovare difetti e mantenere alta la qualità. IPC non ha ancora nuove regole AOI. Ma sta lavorando su una serie di regole per l'utilizzo dell'IA nelle ispezioni.
Ecco alcuni modi in cui gli standard del settore ti aiutano:
· Ottieni regole chiare per ciò che rende una scheda di alta qualità.
· Usi AOI per controllare ogni scheda allo stesso modo, ogni volta.
· Mantieni buoni record per la garanzia e la tracciabilità della qualità.
· Rimani aggiornato con nuove tecnologie, come AI nei sistemi AOI.
Nota: quando segui regole come IPC-A-610, si creano fiducia con i clienti. Ti mostri che ti preoccupi della qualità e utilizzi gli strumenti migliori per i controlli.
Gli standard del settore ti aiutano a realizzare prodotti migliori. Quando si utilizza ispezione ottica automatica e segui queste regole, le schede sono sicure, affidabili e pronte per il mercato.
Quando sai come funziona un sistema AOI, vedi perché è importante nella produzione di PCB. Il processo AOI utilizza sia hardware che software per trovare problemi in fretta e bene. Diamo un'occhiata alle parti e ai passaggi principali.
Le telecamere sono la parte più importante di ogni sistema AOI. Scattano chiaramente le foto dei circuiti stampati. Alcuni sistemi hanno una fotocamera, ma altri usano di più per le viste 3D. Le telecamere possono spostarsi per ottenere la vista migliore. Le buone lenti e un'attenta movimento aiutano le telecamere a vedere cose minuscole. Ad esempio, I.C.T- AI-5146 ha una fotocamera da 12 milioni di pixel per individuare piccoli difetti.
L'illuminazione è molto importante in AOI. Le luci speciali brillano da lati diversi e in colori diversi. Questo aiuta le telecamere a vedere tutte le parti del tabellone. Potresti usare l'illuminazione superiore, lato o coassiale per mostrare cose diverse. Luci multicolor LED, come RGB e White , ti aiutano a vedere problemi con saldatura o parti. Una buona illuminazione che puoi cambiare ti dà immagini chiare ogni volta.
Il software in un sistema AOI funziona molto. Funziona le telecamere e le luci, quindi controlla le foto. Il software utilizza programmi intelligenti per confrontare ciò che vede con una scheda perfetta. Alcuni sistemi utilizzano corrispondenza su pattern, ricerca di funzionalità o persino apprendimento automatico . I.C.T- AI-5146 utilizza una rete neurale convoluzionale per trovare molti tipi di difetti. Il software parla anche con altre macchine e ti aiuta a guardare e migliorare il tuo lavoro.
Suggerimento: un buon software rende il tuo sistema AOI più intelligente e ti aiuta a fidarti dei risultati.
Inizi il processo AOI scattando foto del PCB. Le telecamere scattano foto con luci diverse. Questo passaggio è rapido e corretto. Le immagini chiare mostrano ogni dettaglio, dalle piccole giunti di saldatura a parti minuscole.
Dopo aver scattato foto, il software inizia il suo lavoro. Controlla le nuove immagini da dati salvati o file di progettazione. Il software cerca modifiche che potrebbero significare un problema. Puoi trovare parti mancanti, ponti di saldatura o graffi. Alcuni sistemi usano l'apprendimento automatico per migliorare nel trovare problemi nel tempo. Il software mette i difetti in gruppi , in modo da poter vedere cosa è andato storto.
Quando il software trova un problema, lo scrive. Il sistema può contrassegnare la scheda, rifiutarla o inviarla per un altro sguardo. Ottieni rapporti che mostrano dove e quali sono i problemi. Questi rapporti ti aiutano a sistemare le cose e migliorare il tuo lavoro. I.C.T-AI-5146 può persino inviare dati al sistema di esecuzione di produzione per aggiornamenti in tempo reale.
Nota: i rapporti di AOI ti aiutano a vedere i modelli e fermare i problemi futuri.
Scegliere l'illuminazione giusta è molto importante in AOI. Controlli diversi richiedono luci diverse. Ecco una rapida occhiata ai tipi comuni:
AOI tipo | Approccio di illuminazione e imaging | Scenario di ispezione | Vantaggi |
2d AOI | Imaging top-down con illuminazione standard | Early SMT ispezioni di linea per problemi di superficie come errata applicazione della pasta di saldatura, errori di polarità, parti mancanti | Economico, veloce, adatto a ispezioni più semplici |
3d AOI | Camere di luce strutturata e multi-angolo con illuminazione a più angoli | Rileva altezza dei componenti, volume, coplanarità; Identifica saldatura insufficiente, spille sollevate, warpage | Misurazione precisa della profondità, migliore rilevamento dei difetti per strutture complesse |
Spesso usi più di un tipo di illuminazione per i migliori risultati. L' illuminazione è utile per controllare la superficie. L'illuminazione laterale ti aiuta a vedere l'altezza e individua i problemi 3D. Luci coassiali e anelli portano via le ombre e mostrano giunti saldature. M La buona illuminazione ti dà immagini chiare e ti aiuta a trovare più problemi.
Callout: l'illuminazione giusta nel tuo sistema AOI ti aiuta a riscontrare più problemi e a creare schede migliori.
L'ispezione ottica automatica, o AOI , è molto importante per trovare problemi negli assiemi di PCB. Usi AOI per individuare molti tipi di guasti. Questo aiuta le tue schede a rimanere al sicuro e a funzionare bene. Ecco i principali tipi di difetti AOI.
I problemi di saldatura sono comuni negli assiemi di PCB. Questi problemi possono far smettere di funzionare o diventare meno forti. AOI ti aiuta a trovare questi problemi in anticipo.
Un ponte di saldatura accade quando la saldatura si unisce a due pad che non dovrebbero toccare. Questo crea un corto circuito e può rompere la tavola. AOI usa telecamere affilate e luci speciali per vedere queste piccole connessioni. Puoi trovare ponti di saldatura prima che causino grossi problemi.
Saldatura insufficiente significa che non c'è abbastanza saldatura su un giunto. Questo può fare un punto debole o anche un circuito aperto. AOI controlla ogni giunto e cerca la giusta quantità di saldatura. Se c'è troppo poco, AOI lo segna come un problema. Puoi risolverlo prima che la tavola lasci la tua fabbrica.
Altri problemi di saldatura AOI possono trovare sono:
· PASSO SOLORE : i cuscinetti si allontanano dalla tavola, spesso da troppi calore o scuotimento.
· Cettere e schizzi: piccoli pezzi di terra di saldatura dove non dovrebbero e causare cortometraggi.
· Articoli affondati: questi sembrano pressati e potrebbero non connettersi bene.
· Tombstoning: le parti si alzano su un'estremità e rompono la connessione.
· Shadowing: la saldatura non tocca completamente la parte, quindi il contatto è scarso.
· Giunti a saldatura fredda : sembrano opachi o ruvidi e non si attaccano bene.
AOI ti aiuta anche a trovare problemi con dove vengono messe le parti. Se una parte è nel posto sbagliato o mancante, il consiglio potrebbe non funzionare.
Le parti disallineate non si trovano proprio sui loro cuscinetti. AOI scansiona la scheda e controlla il punto di ogni parte contro il design. Se una parte si muove troppo lontano, AOI lo segna. Puoi impostare regole strette, anche piccoli di 0,02 mm , per catturare piccole mosse. AOI trova anche parti girate nel modo sbagliato.
Le parti mancanti sono difficili da vedere per occhio, ma AOI le trova velocemente. AOI controlla ogni punto in cui una parte dovrebbe essere. Se trova un cuscinetto vuoto, lo segna come un problema. AOI può anche trovare parti tombe e parti sbagliate controllando la scheda contro il design.
I problemi di superficie possono danneggiare la tua tavola o farlo smettere di funzionare. AOI controlla per questi usando sia immagini 2D che 3D.
I graffi e i graffi possono rompere le linee di rame o mostrare strati all'interno. AOI li trova cercando linee o segni che non dovrebbero essere lì. Anche piccoli graffi possono causare circuiti aperti o altri guasti.
Le macchie, come il flusso rimanente o le macchie chimiche, possono causare ruggine o pantaloncini. AOI usa luci speciali per vedere questi segni. Puoi pulire le macchie prima che causino problemi.
Ecco una tabella che mostra alcuni problemi di superficie AOI può trovare:
Tipo di difetto di superficie | Descrizione |
Bridges di saldatura | Connessioni indesiderate che causano pantaloncini |
Pinchi e vuoti | Piccoli fori in giunti di saldatura o strati di metallo |
Crepetta per capelli | Sottili rotture in linee o giunti di saldatura |
Particelle estranee | Polvere, fibre o sporco che possono causare ruggine o pantaloncini |
Graffi e abrasioni | Danni ai percorsi metallici |
Rame spurio | Piccoli pezzi di rame da cattiva incisione |
AOI è uno strumento forte per trovare e risolvere i problemi negli assiemi di PCB. Puoi fidarti di AOI per catturare molti tipi di fallimenti, dai problemi di saldatura ai problemi di superficie. Questo fa funzionare bene le tue schede e i tuoi clienti.
Ti basi su AOI per recuperare molti problemi nella produzione PCB, ma questa tecnologia ha ancora alcuni limiti. Conoscere questi limiti ti aiuta a capire quando potresti aver bisogno di ulteriori controlli o strumenti.
· AOI i sistemi dipendono da immagini di alta qualità . Se l'illuminazione non è perfetta o se le parti hanno colori o trame insoliti, il sistema potrebbe perdere un difetto o contrassegnare una buona tavola come cattiva.
· AOI funziona meglio per i problemi di superficie. Non può vedere all'interno del tabellone. I difetti del sottosuolo, come crepe o vuoti nascosti, necessitano di altri strumenti come l'ispezione a raggi X.
· È possibile notare che i sistemi 2D AOI non possono misurare l'altezza delle parti o della saldatura. Inoltre, non possono verificare se tutti i pin toccano la scheda allo stesso livello. Questo può portare a più falsi allarmi.
· 3D AOI i sistemi possono misurare l'altezza e il volume, ma costano di più e funzionano più lentamente. Hanno anche problemi con parti, ombre o colori che controllano molto alti.
· AOI I sistemi necessitano di aggiornamenti e ricalibrazioni regolari. Quando si modifica il tuo design PCB, devi passare il tempo ad aggiornare il software e le impostazioni.
· Hai bisogno di lavoratori qualificati per mantenere bene i sistemi AOI. La manutenzione e la formazione aggiungono ai tuoi costi.
· A volte, hai bisogno di più di un sistema di ispezione per trovare ogni tipo di difetto. Questo rende il tuo processo più complesso e può aumentare le spese.
Ecco una tabella che mostra alcuni limiti di sistema AOI comuni :
AOI Tipo di sistema | Limitazioni |
2d AOI | Non può controllare l'altezza o il volume; più falsi allarmi |
3d AOI | Costo più elevato; velocità più lenta; Impossibile controllare le funzionalità solo 2D; limite di altezza (~ 5 mm); problemi ombra; Nessun controllo del colore |
AOI I sistemi utilizzano metodi diversi per individuare problemi. Alcuni confrontano la tua scheda con un campione perfetto, mentre altri usano regole o un mix di entrambi. I sistemi ibridi possono essere potenti, ma costano di più e possono rallentare la tua linea . A causa di questi limiti, AOI non può sempre catturare ogni fallimento da solo. Potrebbe essere necessario utilizzare AOI con altri strumenti di ispezione per assicurarsi che le schede siano sicure e affidabili.
Nota: la comprensione dei limiti di AOI ti aiuta a scegliere il giusto mix di strumenti di ispezione per le tue esigenze.
Vedi molte nuove funzionalità nei sistemi AOI di oggi. Queste funzionalità ti aiutano a trovare più problemi e semplificano il tuo lavoro. Ecco alcuni dei più importanti:
· AOI dual-lati ti consente di controllare entrambi i lati di una tavola contemporaneamente. Non è necessario capovolgere la scheda, quindi risparmiate e mantieni forte il tuo processo di ispezione.
· I sistemi a doppia fotocamera catturano immagini da diversi angoli. Questo evita problemi di luce e ti aiuta a lavorare più velocemente su linee trafficate.
· Le telecamere ad alta velocità, a volte fino a 100 fotogrammi al secondo , ti danno immagini chiare anche quando le tavole si muovono rapidamente.
· La programmazione flessibile consente di utilizzare i dati CAD o una scheda d'oro per impostare l'ispezione. Puoi cambiare i programmi rapidamente quando crei nuovi prodotti.
· L'illuminazione intelligente utilizza colori e angoli diversi. Questo ti aiuta a vedere tutte le parti della tavola, anche se alcune parti sono alte o a forma di stranamente.

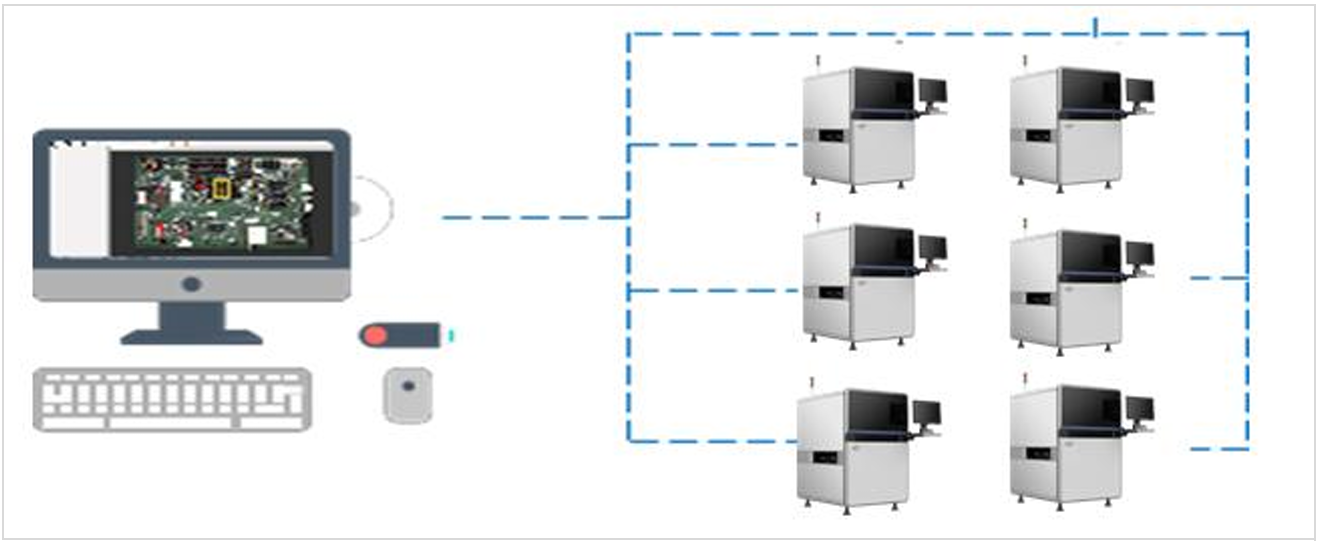

· AOI I sistemi ora si collegano alle reti MES e Industry 4.0. È possibile tracciare le schede in tempo reale e utilizzare i dati per migliorare il processo.
· Registri di ispezione dettagliati ti aiutano a tracciare i problemi e fare scelte migliori per la tua fabbrica.
Suggerimento: funzionalità AOI avanzate ti aiutano a catturare più difetti, lavorare più velocemente e mantenere alta la qualità.
L'apprendimento automatico cambia il modo in cui si utilizza AOI. In passato, dovevi stabilire regole per ogni difetto. Ora, l'apprendimento profondo, in particolare le reti neurali convoluzionali (CNN) , consente al sistema di imparare dalle immagini. La macchina AOI guarda molte immagini e trova modelli da sola. Ciò significa che può individuare problemi difficili da vedere e nuovi tipi di difetti.
Non è necessario dedicare tutto il tempo a insegnare al sistema. L'AOI impara e migliora mentre lo usi. Può gestire prodotti diversi e cambiare tipi di difetti. Alcuni sistemi utilizzano dati sia etichettati che senza etichetta, quindi continuano a migliorare anche con meno formazione. Questo rende la tua ispezione più veloce e più accurata.
Nota: con l'apprendimento automatico, i sistemi AOI si adattano alle tue esigenze e ti aiutano a tenere il passo con nuove sfide nella produzione.
La macchina di ispezione I.C.T- Ai-5146 SMT online AOI ti mostra ciò che AOI moderno può fare. Questa macchina utilizza una fotocamera da 12 megapixel e una lente telecentrica per immagini nitide e chiare. Controlla piccole parti, anche fino a 01005 chip e funziona con molte dimensioni della scheda.
Caratteristica | I.C.T- Specifica Ai-5146 |
Telecamera | Fotocamera industriale digitale intelligente da 12 MP |
Illuminazione | Programmabile RGB + White LED |
Velocità di ispezione | 0,23 secondi per campo visivo |
Algoritmi | CNN, contrasto di colore, OCR, corrispondenza del modello |
PCB intervallo di dimensioni | 50x50 mm a 730x460 mm |
Compensazione della guerra | ± 3,0 mm |
Integrazione MES | SÌ |
Ottieni un'ispezione rapida e stabile con questo sistema AOI . L'algoritmo della CNN trova molti tipi di difetti, come parti mancanti, ponti di saldatura e segni sbagliati. La macchina si collega al tuo MES, in modo da poter tracciare le schede e migliorare il processo. Puoi anche programmarlo offline o online, rendendo facile cambiare per nuovi posti di lavoro. I.C.T- AI-5146 ti aiuta a aumentare la resa, abbassare la velocità di difetto e mantenere la linea di produzione in funzione senza intoppi.
L'ispezione manuale significa che le persone guardano alle assi con gli occhi. In questo modo è semplice, ma ha molti problemi. Le persone possono perdere piccoli difetti perché gli occhi non sono perfetti. Gli ispettori si stancano e perdono la concentrazione dopo un po '. Questo rende gli errori più probabili. AOI, che sta per l'ispezione ottica automatizzata, funziona molto più velocemente delle persone. AOI non si stanca o perde la concentrazione. Usa telecamere e computer per trovare piccoli problemi che le persone potrebbero non vedere.
Ecco una tabella che mostra come AOI e l'ispezione manuale sono diverse :
Aspetto | AOI (ispezione ottica automatica) | Ispezione manuale |
Velocità/efficienza | Ispeziona migliaia di componenti rapidamente senza affaticamento; Ideale per la produzione ad alto volume | Più lento a causa del ritmo umano; Gli ispettori si stancano nel tempo, riducendo la velocità e potenzialmente mancanti difetti |
Precisione | Alta precisione e coerenza; rileva difetti molto piccoli in modo affidabile; > Tasso di precisione del 99% | Incline all'errore e alla variabilità umana; precisione stimata del 95%; colpito dalla fatica e dall'intervallo di attenzione |
Escape del difetto | Riduce i tassi di fuga dei difetti fino al 90% | Escape di difetto più elevato a causa di incoerenza |
Coerenza | Risultati coerenti dovuti a criteri programmati | Risultati variabili a seconda delle condizioni dell'ispettore |
Flessibilità | Meno flessibile, segue le regole programmate | Flessibile, può catturare difetti complessi o inaspettati |
Idoneità | Meglio per la produzione su larga scala e alto volume | Meglio per le esigenze di ispezione specializzate o mutevoli |
AOI controlla le schede molto più velocemente e trova più problemi delle persone. AOI può finire di controllare una tavola in un minuto o due . L'ispezione manuale può richiedere fino a un'ora per lo stesso lavoro. AOI trova anche difetti molto piccoli, come piccoli ponti di saldatura, che le persone potrebbero perdere. Quando usi AOI, è meno probabile che perdesse un problema. Ciò significa che risparmi tempo e denaro perché non devi correggere molti errori in seguito.
Suggerimento: AOI dà sempre gli stessi risultati, ma l'ispezione manuale può cambiare se qualcuno è stanco o non presta attenzione.
L'ispezione a raggi X ti consente di guardare all'interno dei circuiti. Lo usi per trovare problemi nascosti che AOI non possono vedere. Ad esempio, l'ispezione a raggi X può individuare i vuoti sotto array di griglia a sfera o giunti di saldatura che non sono in superficie. Questo è importante per le schede con molte parti nascoste.
Ma l'ispezione a raggi X è più lenta e costa più di AOI. Hai bisogno di macchine speciali e formazione per usarlo. AOI funziona più velocemente ed è migliore per controllare molte schede. AOI cerca problemi che puoi vedere, come parti mancanti o saldatura cattiva. L'ispezione a raggi X trova problemi all'interno della scheda, come problemi di saldatura nascosta o problemi negli strati.
Ecco alcune cose da ricordare sull'ispezione a raggi X e AOI:
· L'ispezione a raggi X trova problemi nascosti che AOI non possono vedere, come i vuoti sotto BGA s.
· AOI è bravo a trovare problemi che puoi vedere, come parti sbagliate o saldatura cattiva.
· L'ispezione a raggi X è più lenta e costa di più da utilizzare.
· AOI è più veloce ed economico, quindi è meglio per la maggior parte delle fabbriche.
· AOI non può guardare all'interno della scheda, ma l'ispezione a raggi X può.
· Molte fabbriche usano sia l'ispezione AOI che per ottenere i migliori risultati.
Nota: utilizzare l'ispezione a raggi X quando è necessario trovare problemi nascosti, ma utilizzare AOI per controlli di superficie rapidi e affidabili.
Test in circuito, o ICT , controlla se la scheda funziona correttamente. Le ICT utilizza sonde per toccare la scheda e inviare segnali attraverso i circuiti. Questo test trova problemi come parti mancanti, cortocircuiti, circuiti aperti e giunti di saldatura cattive misurando la tensione e la corrente.
AOI e le TIC fanno diversi lavori. AOI usa le telecamere per cercare problemi che puoi vedere , come parti fuori posto o saldatura cattiva. AOI non accende la scheda né verifica se funziona. Le ICT testano la funzione elettrica della scheda. Può trovare problemi che AOI non possono, come una resistenza con il valore sbagliato o una parte rotta all'interno di un chip.
Ottieni i migliori risultati quando usi sia AOI che ICT. AOI Trova presto problemi di superficie, mentre le TIC controllano se la scheda funziona prima di spedirlo. AOI ti aiuta a risolvere i problemi prima di finire di costruire la scheda. Le ICT si assicurano che il consiglio funzioni come dovrebbe.
Callout: AOI controlla come appare la scheda e le ICT controlla come funziona . L'uso di entrambi ti aiuta a creare le migliori schede.
L'ispezione ottica automatica è un ottimo modo per controllare i circuiti stampati. AOI ti offre molti vantaggi che ti aiutano a fare prodotti migliori e risparmiare denaro.
· AOI Controlla le schede rapidamente e fornisce risultati costanti. Può guardare centinaia di tavole ogni ora. Questa velocità ti aiuta a tenere il passo con grandi ordini e finire in tempo.
· AOI trova problemi che le persone potrebbero non vedere. Funziona bene a bordo con molte piccole parti. Le persone possono perdere piccoli errori, ma AOI usa telecamere e programmi intelligenti per catturarli.
· AOI trova la maggior parte dei problemi di superficie. La maggior parte dei sistemi individua oltre il 95% di questi difetti . Puoi catturare parti mancanti, ponti di saldatura e pezzi storti prima che le assi lasciassero la fabbrica.
· AOI riduce gli errori delle persone. Le persone si stancano o perdono la concentrazione, ma AOI controlla sempre allo stesso modo. Questo rende i tuoi controlli di qualità più affidabili.
· AOI ti consente di risparmiare denaro nel tempo . All'inizio può costare di più, ma hai bisogno di meno lavoratori per i test. Spendi anche meno errori di correzione in seguito.
· AOI funziona a diversi passaggi nel processo SMT . Puoi usarlo per controllare la pasta di saldatura, prima del riscaldamento e dopo il riscaldamento. Ciò significa che puoi trovare problemi in anticipo e spesso.
Il software · AOI è semplice da usare. Molte macchine hanno menu facili e passaggi chiari. Puoi insegnare rapidamente i nuovi lavoratori, quindi trascorrono più tempo a testare.
· AOI costa meno di alcuni altri strumenti, come l'ispezione a raggi X. Le macchine a raggi X costano di più per acquistare e utilizzare. AOI ti dà buoni risultati senza costare troppo.
· AOI funziona con molte dimensioni e forme della scheda. Il sistema può cambiare per soddisfare le tue esigenze, quindi è buono per molti tipi di elettronica.
Suggerimento: AOI ti dà rapporti dettagliati per aiutarti a migliorare il processo. Puoi vedere dove accadono di più e apportare modifiche per risolverli.
L'uso di AOI rende il test più veloce, più corretto e più stabile. Spendi anche meno soldi e fai prodotti migliori. AOI ti dà ciò che devi fare bene nella produzione di elettronica oggi.
Quando inizi a conoscere AOI nella produzione PCB, vedrai molte nuove parole. Conoscere queste parole importanti ti aiuta a capire come funziona AOI e perché è necessario.
· AOI (ispezione ottica automatica) : questo è un modo per utilizzare telecamere e luci per controllare i circuiti stampati per problemi. AOI trova cose come parti mancanti, parti errate o giunti di saldatura.
· Difetti rilevati : AOI possono trovare molti problemi. Questi includono graffi, macchie, circuiti aperti, cortocircuiti, saldatura troppo o troppo poco, componenti mancanti o sbagliati ed errori di polarità.
· Metodo della scheda d'oro : si utilizza una scheda perfetta come guida. Il sistema AOI controlla ogni nuova scheda contro questa scheda d'oro per trovare differenze.
· Programmazione basata su algoritmo: si imposta la macchina AOI con i dati dal prodotto. Il sistema utilizza queste informazioni per sapere cosa cercare durante l'ispezione.
· Matching modello: il sistema AOI controlla la tua scheda confrontandola con un'immagine o un modello salvato di una buona scheda.
· Matching pattern: il sistema cerca motivi nelle immagini per trovare problemi. Può individuare cose che non corrispondono al modello giusto.
· Accuratezza posizionale: questo significa quanto bene il sistema AOI può trovare piccole mosse o turni in parti sulla scheda. L'elevata precisione è importante per le parti minuscole.
· Illuminazione programmabile: AOI Le macchine usano luci speciali che puoi cambiare. Questo aiuta le telecamere a vedere meglio i problemi, anche a bordo con colori o forme diverse.
· Software ABILE DI RETE: il sistema AOI può salvare e condividere i dati di ispezione. Puoi guardare i rapporti e tenere traccia dei problemi nel tempo.
· Oggetti di ispezione multipla: AOI controlla sia le schede e le schede vuote con parti su di esse. Cerca molti tipi di problemi, dai graffi di superficie alle parti mancanti.
· Flessibilità: è possibile utilizzare AOI a diversi passaggi quando si effettuano le schede. Questo ti consente di risolvere immediatamente i problemi e cambiare il processo se necessario.
Suggerimento: AOI è molto importante per la produzione PCB di oggi. L'ispezione manuale non può tenere il passo con la velocità e la complessità delle schede moderne. AOI ti aiuta a trovare problemi in anticipo , risparmiare denaro e fare prodotti migliori.
Imparando queste parole, ti sentirai più sicuro quando usi i sistemi AOI. Capirai anche i rapporti e parlerai con il tuo team dei risultati di ispezione.
A partire da AOI in PCB la produzione può sembrare schiacciante, ma puoi semplificare il processo seguendo alcuni suggerimenti comprovati. Questi passaggi ti aiutano a ottenere il massimo dal tuo sistema AOI e migliora la qualità della tua scheda.
1. Imposta criteri di ispezione chiari
È necessario definire ciò che conta come un difetto prima di iniziare. Usa standard del settore come IPC-A-610 e ascolta le esigenze dei tuoi clienti. Le regole chiare aiutano il tuo sistema AOI a trovare ogni volta i problemi giusti.
2. Usa l'illuminazione e l'ingrandimento adeguati
La buona illuminazione aiuta il sistema AOI a vedere ogni dettaglio. Se esegui controlli manuali, usa gli ingiganti e le luci intense. Questo rende più facile individuare piccoli problemi.
3. Levarge AOI Per controlli veloci e coerenti
AOI i sistemi funzionano rapidamente e non si stancano. Usali per controllare ogni scheda per parti mancanti, saldatura cattiva o posizionamento errato. Ottieni gli stessi risultati ogni volta.
4. Calibrare e mantenere regolarmente apparecchiature
AOI Le macchine necessitano di cure regolari. Pulisci le telecamere e controlla spesso le luci. La calibrazione mantiene il sistema accurato e affidabile.
5. Impostazioni di ispezione perfezionati
regola le impostazioni del sistema AOI per abbinare le schede. Modificare i limiti di sensibilità e difetti se necessario. Questo ti aiuta a catturare problemi reali ed evitare falsi allarmi.
6. Utilizzare più angoli e condizioni di illuminazione
Prova diversi angoli della fotocamera e colori chiari. Questo aiuta il tuo sistema AOI a trovare difetti nascosti e riduce gli errori.
7. Aggiornare le librerie di difetti spesso
aggiungono nuovi esempi di difetti alla libreria del sistema. Questo aiuta la macchina AOI a imparare e individuare nuovi problemi più velocemente.
8. Allenare i tuoi operatori
insegna al tuo team come utilizzare il sistema AOI. Mostra loro come leggere i rapporti e risolvere i problemi comuni. La formazione in corso mantiene tutti acuti.
9. Ispeziona in diverse fasi
non attendere fino alla fine per controllare le schede. Usa AOI in diversi punti: prima dell'assemblaggio, durante la produzione e dopo aver terminato. I primi controlli prendono problemi prima.
10. Mantieni i buoni record
scrivi le regole di ispezione, i risultati dei test e tutti i problemi che trovi. I buoni record ti aiutano a tenere traccia delle tendenze e migliorare il processo.
11. Cerca sempre modi per migliorare
lo studio dei dati dei difetti e rivedere le fasi di ispezione. Rimani aggiornato con la nuova tecnologia AOI, come AI e 3D Systems. Il miglioramento mantiene le tue schede di alta qualità.
Suggerimento: inizia semplice e costruisci le tue abilità nel tempo. Ogni passaggio che fai con AOI rende le tue schede migliori e il tuo processo più forte.
Giochi un ruolo chiave per assicurarti che le tue schede soddisfino standard di alta qualità. AOI ti aiuta a individuare i problemi in anticipo e mantiene la linea di produzione in funzione senza intoppi. Risparmia denaro e migliora la qualità con assegni rapidi e accurati. Prova soluzioni avanzate AOI come I.C.T- AI-5146 per aumentare i risultati. Inizia a saperne di più sui sistemi AOI o parla con un esperto per portare una qualità migliore alla tua produzione PCB.
AOI sta per l'ispezione ottica automatizzata. Utilizzi AOI per controllare i circuiti stampati per difetti utilizzando fotocamere e software intelligenti.
AOI funziona più velocemente e trova più problemi delle persone. Ottieni risultati più accurati e riduci gli errori. AOI ti aiuta a mantenere le tue schede di alta qualità.
AOI trova la maggior parte dei difetti di superficie, come parti mancanti o saldatura cattiva. Hai bisogno di altri strumenti, come la radiografia, per trovare problemi nascosti all'interno della scheda.
Dovresti calibrare regolarmente la tua La maggior parte delle fabbriche lo fa una volta alla settimana o dopo qualsiasi grande cambiamento nella produzione. macchina AOI .
2d AOI controlla la superficie della scheda. 3d AOI misura l'altezza e il volume, quindi puoi trovare più tipi di difetti, come lead sollevati o saldatura extra.
SÌ! È possibile utilizzare AOI dopo la stampa in pasta di saldatura, dopo aver posizionato parti e dopo la saldatura. Questo ti aiuta a prendere problemi in anticipo.
La maggior parte delle macchine AOI, come I.C.T- Ai-5146, supportano molte dimensioni della scheda. È possibile ispezionare le schede piccole e grandi regolando le impostazioni.
AOI Trova i difetti in anticipo. Risolvi i problemi prima che le schede lasci la fabbrica. Ciò riduce i rifiuti, risparmia tempo e riduce i costi di riparazione.
Suggerimento: se hai altre domande su AOI, chiedi al tuo fornitore di apparecchiature o controlla il manuale della macchina.
