I.C.T-W2
I.C.T
| Quantità: | |
|---|---|
| Saldatrice a doppia onda senza piombo serie W
La saldatrice a doppia onda senza piombo serie W di I.C.T è un prodotto maturo, perfezionato attraverso approfonditi test di mercato e apprezzato dai clienti in tutto il mondo. Questa attrezzatura per saldatura a doppia onda DIP eccelle con la sua tecnologia a doppia onda, offrendo una saldatura precisa per PCB complessi mantenendo prestazioni di riscaldamento e controllo della temperatura superiori.
Con una dimensione massima PCB di 400 mm, una capacità del piatto di saldatura di 180 kg e un'altezza di trasmissione di 750±20 mm, è ideale per la saldatura DIP a doppia onda senza piombo. Il suo design a risparmio energetico riduce i costi ed è conforme agli standard CE, CCC e UL. I.C.T fornisce installazione, manutenzione e formazione globali, garantendo prestazioni ottimali per la tua linea di produzione.
| Caratteristica
Dotato di ugelli Japan Kuroda, questo sistema di saldatura DIP a doppia onda senza piombo offre un'atomizzazione regolabile per una spruzzatura uniforme e affidabile. Il controllo PLC consente una gestione precisa del tempo di spruzzatura, della velocità e del flusso FLUX, con impostazioni digitali per flusso e larghezza che possono essere registrate. Questo sistema riduce al minimo gli sprechi e supporta operazioni ecocompatibili.
La saldatrice a doppia onda è dotata di un esclusivo sistema a doppia onda, che consente una saldatura precisa per componenti a foro passante e a montaggio superficiale. Questo design garantisce giunti di alta qualità su PCB complessi, rendendolo una scelta eccellente per le applicazioni con macchine di saldatura per immersione. Le onde regolabili si adattano a varie dimensioni di tavole, migliorando la versatilità e l'efficienza nella produzione.
La sicurezza ha la priorità grazie alla protezione da sovratemperatura di terze parti e a più livelli di sicurezza, garantendo un funzionamento sicuro dell'attrezzatura per saldatura a doppia onda DIP. Il design del riscaldamento orizzontale previene le interferenze tra le zone, fornendo una curva di temperatura stabile, fondamentale per i gruppi elettronici sensibili.
| Elenco delle apparecchiature della linea DIP
| Modello | W4 | W3 | W2 |
| Dimensione: (millimetro) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (chilogrammo) | Circa 1500 kg | Circa 1200 kg | Circa 790 kg |
| Alimentazione elettrica | 3P5W,380/220 V 50 Hz | 3P5W,380/220 V 50 Hz | 3P5W,380/220 V 50 Hz |
| Potenza di avvio | 32 kW | 24 kW | 16 kW |
| Potenza operativa | 12 kW | 9 kW | 7 kW |
| Sistema di controllo | Plc | ||
| Sistema di spruzzatura | |||
| Metodo di trasmissione | Motore passo-passo | ||
| Pressione di spruzzo | 0,25 MPa--0,4 MPa | ||
| flusso di lux | 10--100 ml/min | ||
| Diametro di scarico | Φ200mm | ||
| Capacità di scarico | 25 m3/min | ||
| Sistema di preriscaldamento | |||
| Modalità di preriscaldamento | Aria calda | ||
| Modalità di controllo | PID+SSR | ||
| Zona di preriscaldamento | 4 | 3 | 2 |
| Lunghezza di preriscaldamento | 1800mm | 1600 mm | 1200 mm |
| Temp. di preriscaldamento | (Temperatura ambiente) -250°C | ||
| Tempo di riscaldamento (minuto) | Circa 15 minuti (impostazione 150°C) | ||
| Trasportatore SMT Sistema | |||
| PCB Dimensioni: LxL (mm) | Minimo:80x60mm; Massimo: 400x300 mm | ||
| Trasportatore SMT velocità | 0-2000 (mm/min) | ||
| Trasportatore SMT altezza | 750+/-20 (mm) | ||
| Dito | Artiglio a doppio gancio (standard) | ||
| Trasportatore SMT controllo della larghezza | Manualmente | ||
| Trasportatore SMT Angolo | 4~7 gradi | ||
| Sistema di saldatura | |||
| Stile del vaso di saldatura | Azionamento meccanico del motore | ||
| Materiale del piatto di saldatura | Titanio completo (FT standard) | ||
| Temperatura del piatto di saldatura | 300 ° C. | ||
| Capacità del piatto saldante | 350 kg senza piombo | 300 kg senza piombo | Senza piombo 250 kg |
| Altro | |||
| Sistema di pulizia delle dita | Spazzola | ||
| Elenco delle apparecchiature della linea DIP

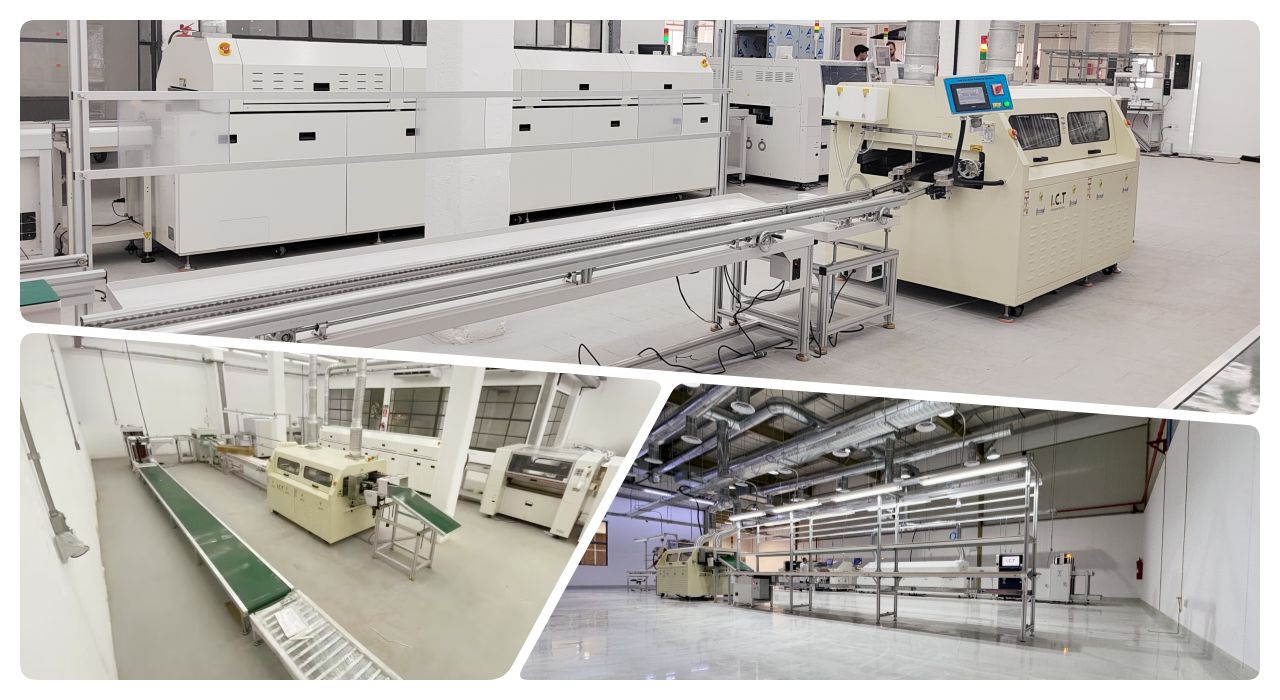

La nostra linea di produzione DIP offre strumenti avanzati per un assemblaggio PCB efficiente e preciso. La linea DIP completamente automatizzata comprende una linea di inserimento DIP per il posizionamento accurato dei componenti, un caricatore a onde per un'entrata fluida PCB, uno scaricatore a onde per un'uscita sicura e una linea di nastri di assemblaggio per i controlli finali. Questa linea di produzione DIP PCB di alta qualità garantisce un funzionamento stabile, un inserimento affidabile di THT e un assemblaggio conveniente, soddisfacendo le diverse esigenze del settore. Con design modulari e supporto globale da parte di I.C.T, aumenta la produttività per le attività a foro passante.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. | |
Controlla la qualità delle saldature interne e i difetti nascosti nei componenti THT. | |
Verifica le prestazioni elettriche e la connettività del PCB assemblato. | |
Trasporta PCB senza problemi attraverso la linea DIP per un assemblaggio e un'ispezione efficienti. |
| Video sul successo dei clienti
Nel 2024, due ingegneri di I.C.T si sono recati in Uruguay per assistere un produttore di contatori intelligenti, come mostrato in un video con feedback positivo da parte dei clienti. Il video mostra le attrezzature tra cui caricatori di schede, macchine di posizionamento 471 e 481, Lyra622, AOI, trasportatori angolari, saldatrice a doppia onda W2, stazioni di giunzione, linee di nastri per telai di materiale, linee a rulli e banchi di lavoro bullseye. I clienti hanno elogiato l'esperienza degli ingegneri e le prestazioni affidabili della macchina, notando una migliore efficienza produttiva per i contatori intelligenti.
| Servizi di esperti e formazione
I.C.T offre servizi estesi e formazione per la saldatrice a doppia onda, tra cui installazione, manutenzione e guida operativa. La nostra rete globale di ingegneri, presente in 72 paesi, fornisce supporto in loco e formazione personalizzata per massimizzare l'efficienza. Con 25 anni di esperienza e un team di 20 ingegneri, forniamo aggiornamenti tecnici e ottimizzazioni dei processi. Con sede nella nostra struttura di Dongguan di 12.000 m², garantiamo un'assistenza tempestiva, rendendo I.C.T un partner affidabile per le esigenze di saldatura DIP a doppia onda senza piombo.
| Testimonianze dei clienti
I clienti apprezzano molto gli ingegneri di I.C.T per le loro capacità professionali e le risposte rapide, soprattutto durante il supporto all'estero in Uruguay. La saldatrice a doppia onda è elogiata per la sua qualità ed efficienza di saldatura costanti, una risorsa fondamentale per le attività della saldatrice per immersione. Il nostro imballaggio robusto garantisce una consegna sicura, mentre la nostra rapida risposta ai problemi tecnici, spesso risolti in poche ore, ottiene un punteggio elevato. I clienti apprezzano le nostre soluzioni innovative e vedono I.C.T come un partner fidato nella produzione elettronica globale.
| Certificazioni di qualità
La saldatrice a doppia onda di I.C.T detiene CE, RoHS, ISO9001 e numerosi brevetti, riflettendo la conformità agli standard globali di sicurezza e qualità. Queste certificazioni, convalidate nel nostro stabilimento avanzato di 12.000 m², garantiscono l'affidabilità delle apparecchiature di saldatura a doppia onda DIP. Le nostre tecnologie brevettate migliorano la durata e le prestazioni, offrendo ai clienti la sicurezza di scegliere I.C.T per le loro esigenze di produzione.
| Informazioni su I.C.T azienda e fabbrica
I.C.T è leader nella produzione di componenti elettronici con ricerca e sviluppo e produzione interni e impiega un ampio team cresciuto rapidamente in 25 anni. Servendo oltre 1.600 clienti in 72 paesi, il nostro parco industriale di 12.000 m² a Dongguan presenta un rigoroso controllo di qualità e un solido sistema di gestione, producendo unità di saldatura a doppia onda di alto livello. Con otto filiali e un fondo registrato di 30 milioni di dollari, forniamo soluzioni innovative a livello globale. Il nostro impegno per l'eccellenza supporta i clienti dalla configurazione all'ottimizzazione, rendendo I.C.T un nome affidabile nel settore.
