I.C.T-SS540
I.C.T
| Quantità: | |
|---|---|
| Panoramica della macchina per saldatura selettiva a onde
Costruita da zero nel nostro campus di Dongguan, la saldatrice a onda selettiva I.C.T è il processo di saldatura a onda selettiva standard di riferimento per le fabbriche che richiedono flessibilità e volume. Il PCB rimane perfettamente immobile mentre un portale in alluminio pressofuso ultraleggero, alimentato da servo Panasonic e guide di precisione, fornisce flusso e saldatura esattamente dove necessario. Il riscaldamento in linea dell'azoto produce giunti luminosi come uno specchio e quasi nessuno spreco. Gli operatori programmano ogni dettaglio (percorsi, temperature, volume di spruzzo, altezza delle onde) su un grande touchscreen Windows e salvano infiniti lavori per cambi istantanei. La calibrazione automatica dell'onda, il CCD in tempo reale, la valvola a getto tedesca e il vaso in titanio rendono questa saldatrice a onda selettiva una vera macchina da profitto 24 ore su 24, 7 giorni su 7.
| Elenco delle apparecchiature della linea DIP
La valvola tedesca a getto ad alta frequenza spara micro-punti di flusso a basso contenuto di solidi (<10%) ripetibili fino a 0,02 mm. Il serbatoio pressurizzato e il flussometro digitale mantengono la pressione stabile anche quando è quasi vuoto. I residui cadono in un vassoio estraibile per una pulizia di due secondi. La pneumatica giapponese SMC e gli indicatori anteriori rendono indolori i controlli giornalieri. Una pompa automatica garantisce un'erogazione costante. Questo sistema di flusso di precisione attiva perfettamente ogni pad sulla saldatrice a onda selettiva.
L'IR inferiore completamente regolabile è standard; convezione dell'aria calda superiore o IR extra opzionale. Il layout a griglia aperta e lo spesso isolamento ad alta temperatura diffondono il calore in modo uniforme su tutta la linea. I riscaldatori premium e i motori plug-in funzionano silenziosamente e senza attrezzi per anni. Le schede escono perfettamente attivate e prive di deformazioni, pronte per giunzioni impeccabili nel processo di saldatura ad onda selettiva.
La pompa elettromagnetica tedesca e il vaso in titanio generano una mini onda stabile come la roccia che non va mai alla deriva o perde. Imposta il flusso di N2, la temperatura di saldatura, l'altezza dell'onda e la calibrazione automatica direttamente dal touchscreen. L'azoto in linea fornisce filetti lucenti e praticamente senza bava. L'altezza dei monitor laser, gli ugelli autopulenti e 900 ore di video vengono archiviate per la tracciabilità. Questo è il cuore indistruttibile di ogni saldatrice ad onda selettiva.
Il trasportatore a rulli a tre sezioni più morsetti laterali/superiori pneumatici tengono fermi pannelli fino a 20 kg. Le guide resistenti e i servi ad alta precisione spostano PCB senza problemi da una stazione all'altra. I gruppi spessi o bifacciali si puliscono facilmente. Costruito per un servizio continuo su qualsiasi linea di processo di saldatura a onda selettiva.
Il PLC certificato CE, il cablaggio Cat-6 e la connettività MES completa garantiscono una risposta rapidissima e un'affidabilità a prova di proiettile. Procedure guidate guidate, modifiche basate su immagini, rilevamento automatico degli ugelli e menu multilingue riducono i tempi di formazione. La diagnostica remota consente alla saldatrice a onda selettiva di guadagnare 24 ore su 24.
L'ampio touchscreen a colori, le guide passo passo, l'anteprima live del CCD con un solo tocco e gli avvisi vocali semplificano le operazioni. Passa istantaneamente tra inglese, cinese, giapponese o russo. Le torri luminose personalizzate e gli aggiornamenti Wi-Fi tengono tutti informati senza alzarsi dalla sala.
| Specifica
| Saldatura ad onde selettiva in linea | ||||
| Modello | I.C.T SS540 | I.C.T SS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulare in linea | Spray + Preriscaldamento e Saldatura | Spruzzo + Preriscaldamento + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura + Saldatura |
| Sistema di saldatura | ||||
| Quantità di ugelli | 1 | 1 | 2 | 3 |
| Quantità del piatto di saldatura | 1 set | 1 set | 2 insieme | 3 insieme |
| Doppio piatto (opzione) | N / A | Opzione | Opzione | Opzione |
| Potenza del piatto di saldatura | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema di flusso | ||||
| Serbatoio di stoccaggio del flusso | 1L | 1L | 2L | 2L |
| Supporto di flusso | Allarme di flusso, automatico | |||
| Ugello di spruzzo | Germania Jet Valve (spruzzatura a punti e in linea) 1 set | |||
| Dimensione dell'ugello spray | 130um (opzione 180um, 210um) | |||
| Velocità di spruzzatura | 0 ~ 20mm/s | |||
| Velocità di movimento dell'ugello di spruzzatura | 0 ~ 400mm/s | |||
| Sistema di preriscaldamento | ||||
| Modalità di preriscaldamento | Aria calda e ir | Aria calda e ir | Aria calda e ir | Aria calda e ir |
| Area di preriscaldamento | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zona di preriscaldamento | Aria calda superiore: 2, IR inferiore: 1 | |||
| Potenza preriscaldamento inferiore | Max. 12 kW | |||
| Massima potenza di preriscaldamento | Max. 6 kW | |||
| Tempo di riscaldamento | Circa 15 minuti (impostazione 150 ℃) | |||
| Modalità di controllo | PC+PLC | |||
| Sistema di trasporto | ||||
| PCB Dimensioni (con dispositivo) | 120*60~500*500mm | |||
| PCB Sostituzione | In linea | |||
| PCB Massima liquidazione | 120mm | |||
| Altezza del trasporto | 900 ± 20 mm | |||
| Larghezza del trasporto | 60 ~ 500mm | |||
| Dimensioni: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Peso | Circa: 800 kg | Circa: 1200 kg | Circa: 1300 kg | Circa: 1500 kg |

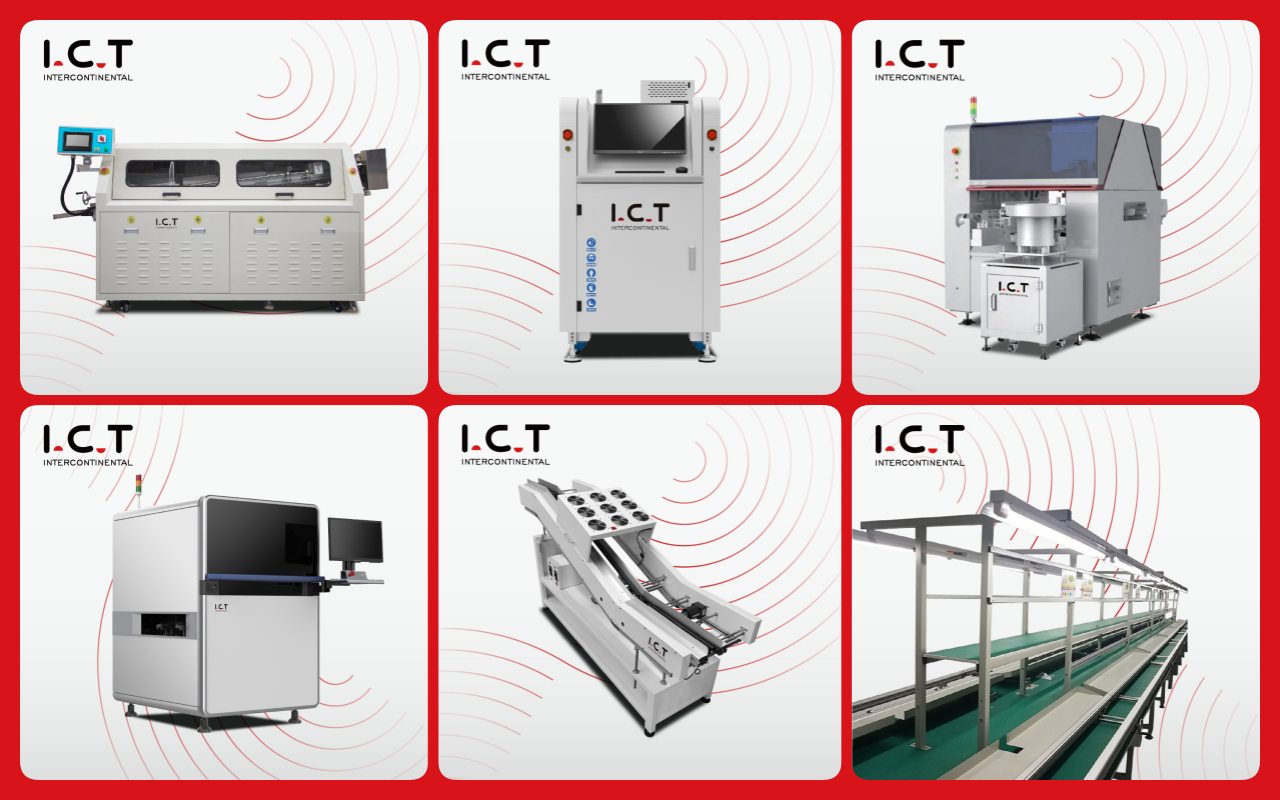

| Elenco delle apparecchiature della linea DIP
Abbina la tua saldatrice a onda selettiva alla linea DIP completamente automatica di I.C.T: il front-end perfetto per la produzione high-mix THT. Il pacchetto chiavi in mano include un inseritore DIP ad alta velocità per un posizionamento estremamente accurato dei componenti, un caricatore di onde compatibile con SMEMA che alimenta le schede senza problemi nel processo di saldatura a onda selettiva, uno scaricatore di onde delicato che cattura i PCB finiti senza stress e un nastro di assemblaggio tamponato per l'ispezione finale e il ritocco. Tutti i moduli sono certificati CE, costruiti internamente e progettati per cambi rapidissimi. Con hub globali per i pezzi di ricambio e supporto in loco in 72 paesi, I.C.T mantiene l'intero flusso del foro passante, dall'inserimento alla saldatura selettiva, in esecuzione con la massima efficienza e costi minimi.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
| Post-ondata in linea AOI | Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. |

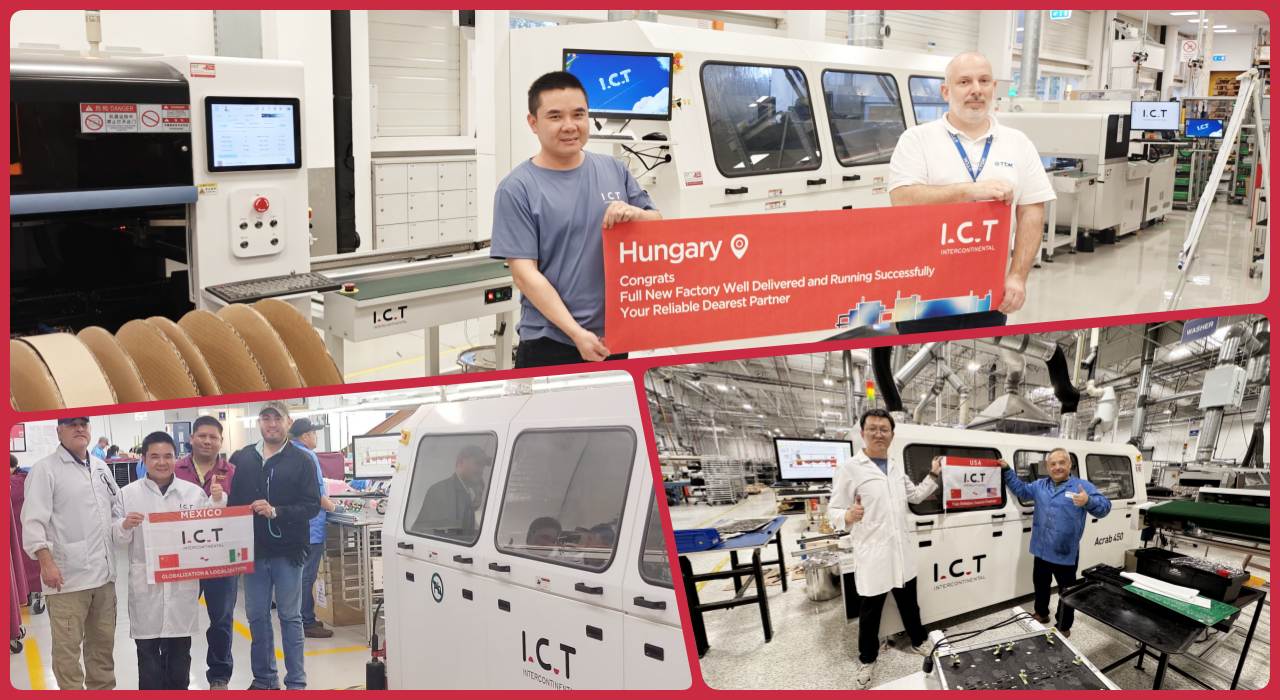

| Video sul successo dei clienti
All'inizio del 2025 un importante fornitore vietnamita di un marchio di fotocamere è arrivato per l'accettazione finale della sua nuova saldatrice a onda selettiva. I nostri ingegneri hanno caricato le schede di produzione reali, hanno eseguito cicli completi mentre il cliente osservava la formazione di giunti THT perfetti dal vivo sul CCD, quindi hanno formato il team per due giorni sulla programmazione, la cura quotidiana e la risoluzione dei problemi. Sono partiti pronti al 100% a raggiungere il volume nel momento in cui è arrivata la cassa: un altro esempio della vera partnership globale di I.C.T.

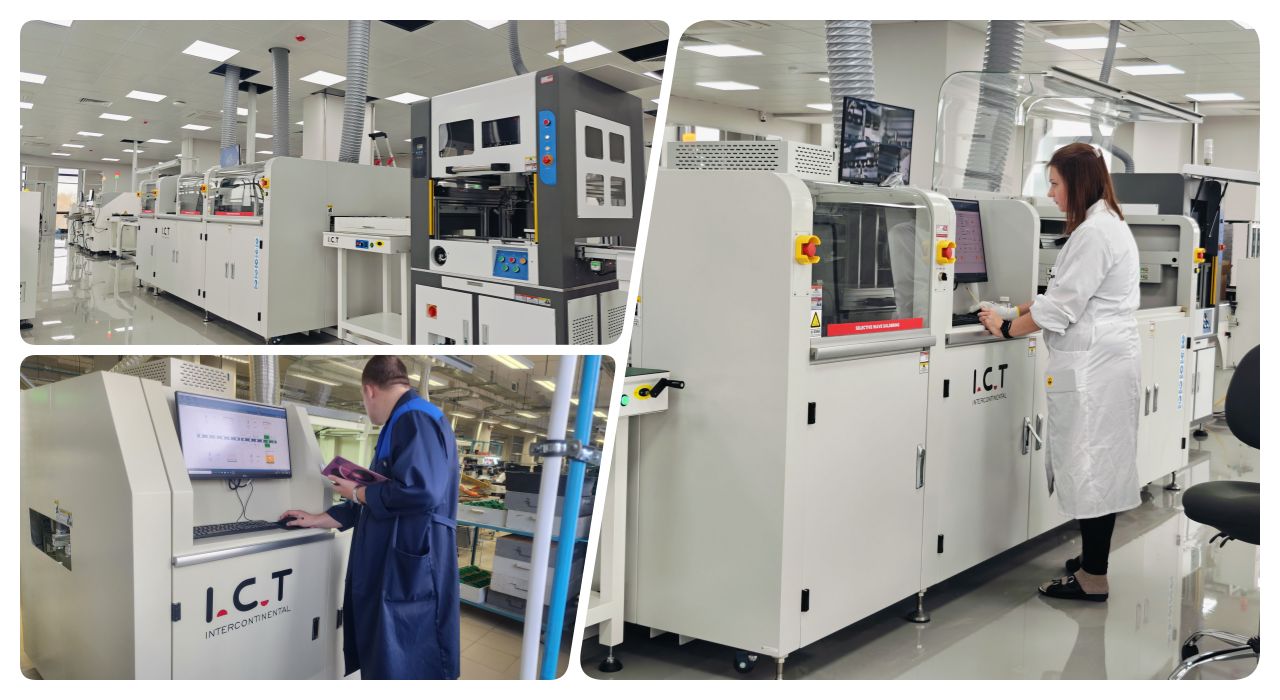

| Servizio professionale e formazione
Dall'accettazione in fabbrica e dall'imballaggio all'installazione, all'avvio e al supporto a vita, ti offriamo copertura in tutto il mondo. Venti ingegneri senior e team locali in 72 paesi offrono formazione in loco o remota ogni volta che ne hai bisogno. Magazzini di pezzi di ricambio in tre continenti e hotline attive 24 ore su 24, 7 giorni su 7, mantengono il vostro processo di saldatura a onda selettiva al massimo dei tempi di attività per decenni.
| Elogio del cliente
I clienti continuano a dirci che i nostri ingegneri sono pazienti, attenti e hanno veramente a cuore il loro successo. Amano la precisione millimetrica del flusso, l'onda stabile come la roccia e la velocità con cui la saldatrice a onda selettiva si ripaga con rendimenti più elevati e zero rilavorazioni. Le casse per l'esportazione arrivano impeccabili e le riparazioni remote nello stesso giorno hanno trasformato i nuovi acquirenti in partner per tutta la vita in tutto il mondo.
| Certificazioni di settore
Ogni saldatrice a onda selettiva viene fornita con certificazione di sicurezza CE, conformità RoHS, sistema di qualità ISO9001 e numerosi brevetti su valvole a getto, pompe e calibrazione laser. Questi marchi di fiducia a livello globale dimostrano che stai ottenendo una tecnologia sicura, ecologica e testata sul campo su cui puoi fare affidamento ovunque.
| Informazioni su I.C.T azienda e fabbrica
Dal 2012 siamo cresciuti fino a diventare un campus all'avanguardia di 12.000 m² con 89 membri del team, 20 ingegneri dedicati e 8 filiali globali. Tutto (ricerca e sviluppo, fabbricazione, assemblaggio e test di rodaggio) avviene internamente. Serviamo oltre 1.600 stabilimenti in 72 paesi con soluzioni complete chiavi in mano SMT e THT e ogni macchina per saldatura a onda selettiva esce supportata da ispezioni rigorose e sistemi di qualità comprovati.
