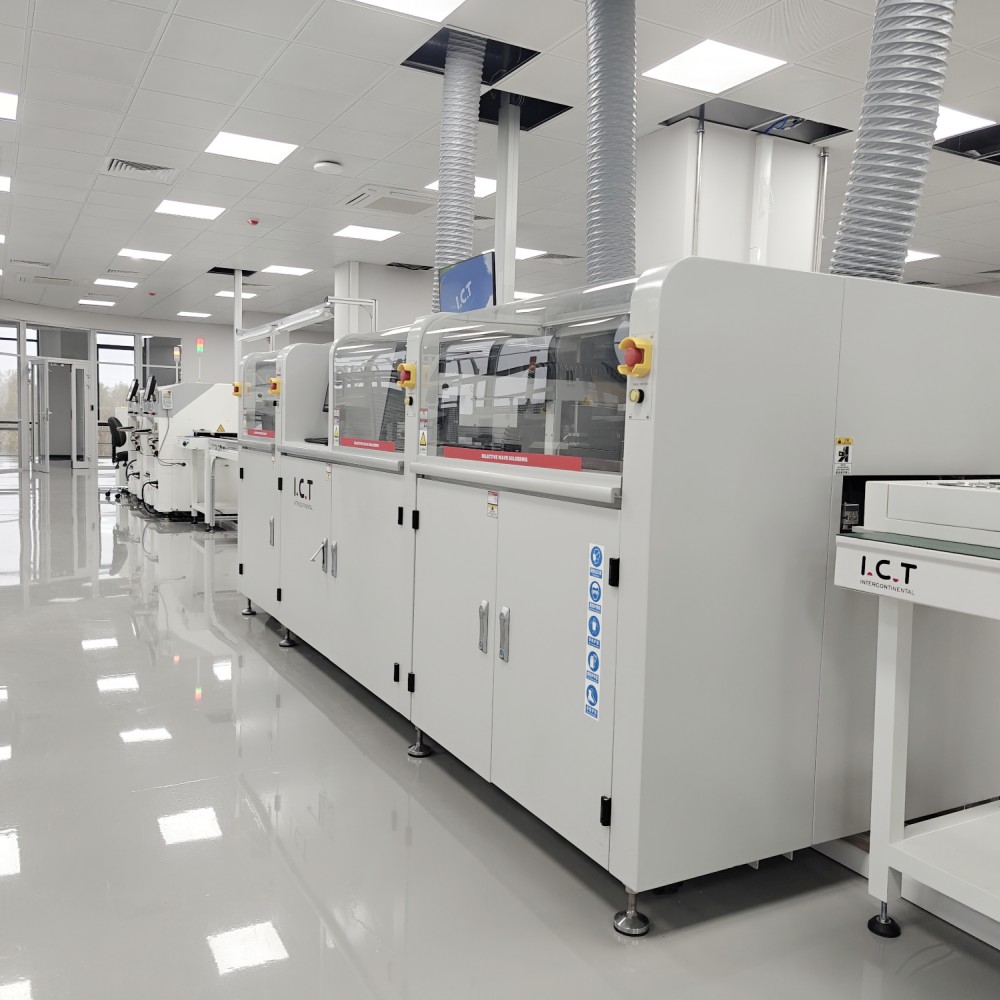

I.C.T-SS330
I.C.T
| Quantità: | |
|---|---|
| Saldatura ad onde selettiva off-line
Costruita da zero nel nostro stabilimento di Dongguan, la saldatrice a onda selettiva offline I.C.T è la saldatrice a onda selettiva PCB perfetta quando hai bisogno della massima flessibilità senza impegnare un'intera linea SMT. Il PCB non si muove mai: solo il portale superleggero in alluminio pressofuso scivola sui servo e sulle guide lineari Panasonic per fornire flusso e saldatura esattamente al posto giusto. Il riscaldamento in linea con azoto produce filetti lucenti e pieni quasi senza sprechi. Gli operatori programmano tutto (percorsi, temperature, volume di spruzzo, altezza delle onde) su un touchscreen Windows pulito e salvano infiniti lavori per cambi istantanei. La calibrazione automatica dell'onda, il CCD live, la valvola a getto tedesca e il vaso in titanio consentono a questa saldatrice a onda selettiva offline di pompare schede perfette 24 ore su 24, 7 giorni su 7.
| Elenco delle apparecchiature della linea DIP
Una valvola a impulsi tedesca ad alta frequenza spara micropunti di flusso a basso contenuto di solidi (inferiore al 10%) con una precisione di 0,02 mm. Il serbatoio pressurizzato e il flussometro digitale mantengono la pressione costante anche quando il serbatoio è quasi vuoto. I residui vengono depositati in un vassoio estraibile per una pulizia di due secondi. La pneumatica giapponese SMC e gli indicatori montati frontalmente rendono i controlli giornalieri un gioco da ragazzi. Una pompa di estrazione automatica garantisce un'erogazione costante. Questo sistema di flusso intelligente attiva perfettamente ogni pad sulla saldatrice a onda selettiva off-line.
L'IR inferiore standard è completamente regolabile; convezione dell'aria calda superiore o IR extra opzionale. Il design a griglia aperta e l'isolamento in cotone ad alta temperatura forniscono un calore uniforme su tutta la tavola. Riscaldatori e motori plug-in delle migliori marche significano zero strumenti per la manutenzione e anni di funzionamento silenzioso. I PCB escono perfettamente attivati con il flusso e senza stress, pronti per giunzioni impeccabili sulla saldatrice a onda selettiva PCB.
La pompa elettromagnetica tedesca e il piatto saldante in titanio creano una mini onda ultra stabile che non va mai alla deriva. Controlla la temperatura N2, la temperatura di saldatura, l'altezza dell'onda e la calibrazione automatica direttamente dal touchscreen. L'azoto in linea produce filetti brillanti e con bava quasi nulla. L'altezza dei monitor laser, la pulizia automatica degli ugelli e 900 ore di video vengono salvate per la tracciabilità. Questo è il cuore che rende inarrestabile la Saldatrice Off-line ad Onda Selettiva.
Il trasportatore a rulli a tre sezioni più morsetti laterali e superiori pneumatici tengono fermi pannelli fino a 20 kg. Le robuste rotaie e i servi ad alta precisione spostano PCB senza problemi da una stazione all'altra. Assemblaggi bifacciali o spessi trasparenti con spazio libero. Costruito per un servizio continuo su qualsiasi configurazione di saldatrici a onda selettiva PCB.
Il PLC conforme CE, il cablaggio Cat-6 e la connettività completa Industry 4.0 offrono velocità straordinaria e affidabilità solida. Procedure guidate guidate, correzioni delle coordinate basate su immagini, rilevamento automatico degli ugelli e menu multilingue riducono quasi a zero i tempi di formazione. Il collegamento MES e la diagnostica remota consentono alla saldatrice a onda selettiva offline di guadagnare 24 ore su 24.
L'ampio touchscreen a colori, le guide passo passo, l'anteprima CCD con un solo tocco e gli avvisi vocali rendono il funzionamento della macchina estremamente semplice. Passa istantaneamente tra inglese, cinese, giapponese o russo. Le torrette luminose personalizzate e gli aggiornamenti Wi-Fi tengono tutti informati senza allontanarsi dalla fila.
| Specifica
| Saldatura ad onde selettiva in linea | ||||
| Modello | I.C.T SS540 | I.C.T SS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulare in linea | Spray + Preriscaldamento e Saldatura | Spruzzo + Preriscaldamento + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura + Saldatura |
| Sistema di saldatura | ||||
| Quantità di ugelli | 1 | 1 | 2 | 3 |
| Quantità del piatto di saldatura | 1 set | 1 set | 2 insieme | 3 insieme |
| Doppio piatto (opzione) | N / A | Opzione | Opzione | Opzione |
| Potenza del piatto di saldatura | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema di flusso | ||||
| Serbatoio di stoccaggio del flusso | 1L | 1L | 2L | 2L |
| Supporto di flusso | Allarme di flusso, automatico | |||
| Ugello di spruzzo | Germania Jet Valve (spruzzatura a punti e in linea) 1 set | |||
| Dimensione dell'ugello spray | 130um (opzione 180um, 210um) | |||
| Velocità di spruzzatura | 0 ~ 20mm/s | |||
| Velocità di movimento dell'ugello di spruzzatura | 0 ~ 400mm/s | |||
| Sistema di preriscaldamento | ||||
| Modalità di preriscaldamento | Aria calda e ir | Aria calda e ir | Aria calda e ir | Aria calda e ir |
| Area di preriscaldamento | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zona di preriscaldamento | Aria calda superiore: 2, IR inferiore: 1 | |||
| Potenza preriscaldamento inferiore | Max. 12 kW | |||
| Massima potenza di preriscaldamento | Max. 6 kW | |||
| Tempo di riscaldamento | Circa 15 minuti (impostazione 150 ℃) | |||
| Modalità di controllo | PC+PLC | |||
| Sistema di trasporto | ||||
| PCB Dimensioni (con dispositivo) | 120*60~500*500mm | |||
| PCB Sostituzione | In linea | |||
| PCB Massima liquidazione | 120mm | |||
| Altezza del trasporto | 900 ± 20 mm | |||
| Larghezza del trasporto | 60 ~ 500mm | |||
| Dimensioni: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Peso | Circa: 800 kg | Circa: 1200 kg | Circa: 1300 kg | Circa: 1500 kg |
| Elenco delle apparecchiature della linea DIP
La nostra linea di produzione DIP offre strumenti avanzati per un assemblaggio PCB efficiente e preciso. La linea DIP completamente automatizzata comprende una linea di inserimento DIP per il posizionamento accurato dei componenti, un caricatore a onde per un'entrata fluida PCB, uno scaricatore a onde per un'uscita sicura e una linea di nastri di assemblaggio per i controlli finali. Questa linea di produzione DIP PCB di alta qualità garantisce un funzionamento stabile, un inserimento affidabile di THT e un assemblaggio conveniente, soddisfacendo le diverse esigenze del settore. Con design modulari e supporto globale da parte di I.C.T, aumenta la produttività per le attività a foro passante.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
| Post-ondata in linea AOI | Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. |
| Video sul successo dei clienti
All'inizio del 2025, un importante fornitore vietnamita di marchi di fotocamere è arrivato per l'accettazione finale della sua nuova saldatrice a onda selettiva offline. I nostri ingegneri hanno caricato le loro schede di produzione reali, hanno eseguito cicli completi mentre il cliente osservava la formazione di giunti THT perfetti dal vivo sul CCD, quindi hanno trascorso due giorni addestrando i loro tecnici sulla programmazione, sulla manutenzione quotidiana e sulla rapida risoluzione dei problemi. Se ne sono andati completamente fiduciosi e pronti a raggiungere il volume non appena è arrivata la cassa: la classica partnership globale I.C.T in azione.
| Servizio professionale e formazione
Copriamo l'intero percorso: accettazione in fabbrica, trasporto marittimo, installazione, avvio e supporto a vita. Venti ingegneri senior e team locali in 72 paesi offrono formazione in loco o remota ogni volta che ne hai bisogno. Magazzini di pezzi di ricambio in tre continenti e una risposta reale 24 ore su 24, 7 giorni su 7, mantengono la tua saldatrice a onda selettiva PCB al massimo dei tempi di attività per decenni.
| Elogio del cliente
I clienti continuano a dirci che i nostri ingegneri sono pazienti, attenti e si preoccupano davvero del loro successo. Amano i punti di flusso precisi, l'onda stabile come la roccia e la velocità con cui la saldatrice a onda selettiva offline si ripaga da sola con rendimenti più elevati e zero rilavorazioni. Le casse per l'esportazione si presentano impeccabili e le riparazioni remote in giornata hanno trasformato i nuovi acquirenti in partner per tutta la vita in tutto il mondo.
| Certificazioni di settore
Ogni saldatrice a onda selettiva offline è dotata di marchio di sicurezza CE, conformità RoHS, sistema di qualità ISO9001 e numerosi brevetti su valvole a getto, pompe e calibrazione laser. Questi timbri rispettati a livello globale dimostrano che stai ottenendo una tecnologia sicura, ecologica e testata sul campo di cui puoi fidarti ovunque sul pianeta.
| Informazioni su I.C.T azienda e fabbrica
Dal 2012 siamo cresciuti fino a diventare un campus all'avanguardia di 12.000 m² con 89 membri del team, 20 ingegneri dedicati e 8 filiali estere. Tutto (ricerca e sviluppo, lamiera, lavorazione, assemblaggio e test di rodaggio) avviene sotto lo stesso tetto. Serviamo già oltre 1.600 stabilimenti in 72 paesi con soluzioni complete chiavi in mano SMT e THT e ogni macchina per saldatura a onda selettiva off-line viene spedita supportata da ispezioni rigorose e sistemi di qualità comprovati.
