Scegliere la macchina AOI giusta nel 2026 non è mai stata così difficile: ogni marchio afferma che è 'alimentata dall'intelligenza artificiale' 'con funzionalità 3D' e 'intelligente per la fabbrica', ma le vere differenze sono spesso sepolte sotto le parole d'ordine del marketing. Questo è esattamente il motivo per cui abbiamo creato questa guida. Se stai confrontando più opzioni AOI e senti che la familiare stanchezza decisionale si fa sentire, questo articolo taglia il rumore con una prospettiva chiara, neutra e affiancata. Il nostro obiettivo è semplice: evidenziare ciò che realmente distingue i migliori sistemi AOI di oggi in modo da poter scegliere quello che si adatta alla tua linea di produzione, non solo quello che suona meglio sulla carta.
Tuttavia, selezionare la macchina AOI giusta non significa semplicemente scegliere la marca più famosa. Diversi produttori hanno requisiti diversi a seconda di:
PCB complessità
Volume di produzione
Tipi di componenti
Standard di qualità
Configurazione della linea SMT
Bilancio degli investimenti
Alcuni produttori potrebbero richiedere sistemi 3D avanzati AOI per l'elettronica automobilistica, medica o aerospaziale, mentre altri potrebbero preferire soluzioni AOI flessibili ed economiche per la produzione EMS generale.
Questa guida presenta diverse macchine AOI rappresentative utilizzate nell'assemblaggio SMT e spiega i fattori chiave che i produttori dovrebbero considerare quando selezionano un sistema di ispezione AOI.
AOI (Automated Optical Inspection) è un sistema di ispezione automatico PCB utilizzato per rilevare difetti durante il processo di produzione SMT.
Una macchina AOI utilizza telecamere ad alta risoluzione, sistemi di illuminazione controllati e software di ispezione per confrontare l'assemblaggio effettivo di PCB con standard di ispezione predefiniti.
A differenza dell'ispezione manuale, AOI fornisce:
Maggiore velocità di ispezione
Maggiore coerenza di ispezione
Riduzione degli errori umani
Migliore tracciabilità della produzione
Controllo di qualità migliorato
In una tipica linea di produzione SMT, AOI viene solitamente installato dopo il forno di rifusione per ispezionare i PCB assemblati prima che passino al processo di produzione successivo.
I difetti comuni rilevati da AOI includono:
Componenti mancanti
Componenti sbagliati
Polarità errata
Spostamento dei componenti
Ponti di saldatura
Saldatura insufficiente
Saldatura in eccesso
Danni ai componenti
Gli assemblaggi PCB moderni spesso includono:
Componenti 0201 e 01005
BGA pacchetti
Componenti QFN
Circuiti integrati a passo fine
Disegni PCB ad alta densità
Questi componenti rendono sempre più difficile l'ispezione manuale.
Un sistema AOI efficace aiuta i produttori a:
Migliorare la qualità della produzione
AOI rileva tempestivamente i difetti di assemblaggio, riducendo i costi di rilavorazione e impedendo che i prodotti difettosi raggiungano i clienti.
Aumentare l’efficienza produttiva
L'ispezione automatica consente ai produttori di ispezionare rapidamente centinaia di schede senza rallentare la produzione.
Sostieni la produzione intelligente
I moderni sistemi AOI possono connettersi con MES e sistemi di gestione della produzione per migliorare la tracciabilità e il controllo dei processi.
Un sistema 2D AOI analizza le immagini bidimensionali catturate dalle telecamere.
Vantaggi:
Costi di investimento inferiori
Programmazione delle ispezioni più rapida
Adatto per gruppi PCB standard
Funzionamento e manutenzione facili
Applicazioni tipiche:
Elettronica di consumo
LED prodotti
Produzione EMS generale
Elettronica industriale
Il 2D AOI rimane una scelta pratica per molti produttori che necessitano di un rilevamento affidabile dei difetti senza richiedere misurazioni tridimensionali avanzate.
Un sistema 3D AOI aggiunge funzionalità di misurazione dell'altezza e analisi tridimensionale.
Può ispezionare non solo l'aspetto dei componenti ma anche:
Altezza di saldatura
Volume di saldatura
Complanarità dei componenti
Difetti tridimensionali
Vantaggi:
Maggiore capacità di ispezione
Meglio per assiemi PCB complessi
Adatto per applicazioni ad alta affidabilità
Elettronica automobilistica
Elettronica medica
Elettronica aerospaziale
Prodotti industriali di fascia alta
I seguenti sistemi AOI rappresentano soluzioni ampiamente utilizzate nella produzione elettronica. Il confronto si basa sulla capacità tecnologica, sulla gamma di applicazioni e sull'idoneità per diversi ambienti di produzione SMT piuttosto che su una classificazione rigorosa.
| Marca | Modello/Serie | Tecnologia di ispezione | Applicazioni adatte | Caratteristiche principali ： |
I.C.T | AI-5146 AOI | Ispezione AOI assistita dall'intelligenza artificiale | EMS, elettronica industriale, produzione generale SMT | Soluzione flessibile con investimenti competitivi |
Omron | Serie VT | 3d AOI | Elettronica automobilistica e ad alta affidabilità | Capacità di ispezione avanzata |
Ko Young | Serie Zenit | 3D AOI + analisi IA | Automotive, elettronica medica | Analisi intelligente dei processi |
Mirtec | Serie MV | 3d AOI | Produzione PCB ad alto mix | Prestazioni di ispezione flessibili |
Saki | Serie 3D AOI | Ispezione 3D | Assemblaggio di precisione PCB | Qualità di ispezione stabile |
Fondata: 1975
Vendita calda Modello: Saki 3Di‑LS2
PCB Dimensioni: 510 × 510 mm
Dimensioni macchina: L1150 × P1400 × A1500 mm
Sito web: www.sakicorp.com

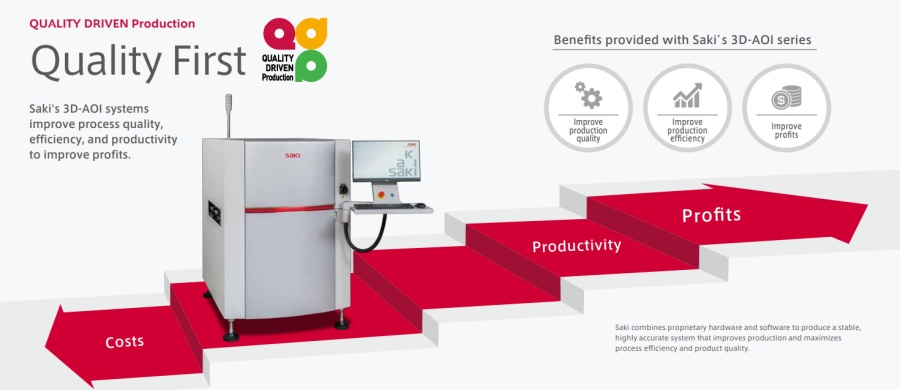

L'apparecchiatura Saki 3Di‑LS2 AOI è progettata per la produzione ad alto volume e varietà SMT, combinando una rapida ispezione 2D/3D con un robusto rilevamento dei difetti. Ampiamente utilizzato nel settore automobilistico, nell'elettronica medica, nei dispositivi di consumo e nel controllo industriale, bilancia precisione e produttività per i produttori che cercano una garanzia di qualità affidabile. Il design modulare di Saki consente una facile integrazione nelle linee esistenti, rendendolo una scelta versatile per i fornitori di servizi di emergenza sanitaria e gli OEM che desiderano ridurre al minimo le rilavorazioni e massimizzare la resa.
3Di‑LS2 Ispezione 3D per assemblaggi PCB densi
Riconoscimento dei difetti basato sull'intelligenza artificiale per ridurre al minimo le chiamate false
Ispezione ad alta velocità per produzioni ad alto mix
Analisi avanzate per l'ottimizzazione dei processi
Ingombro compatto per linee con spazio limitato
Affidabile per applicazioni mediche, automobilistiche e industriali
Professionisti | Contro |
L'IA controlla errori più bassi da parte delle persone | La macchina è pesante, circa 900 kg |
Puoi cambiare luci e telecamere | La prima configurazione potrebbe richiedere del tempo |
Controlla sia SMT che parti del buco attraverso | Occupa molto spazio |
Controlli 3D veloci e buoni | |
I grandi produttori di auto si fidano |
L'apparecchiatura Saki 3Di-LS2 AOI è ampiamente disponibile in Nord America, Europa e Asia, inclusi paesi come Stati Uniti, Germania, Regno Unito, Giappone, Corea del Sud, Tailandia e India. Saki lavora direttamente con distributori e partner di assistenza in tutto il mondo, garantendo ai clienti un facile accesso alle macchine e un supporto tecnico affidabile.
Essendo un sistema di fascia medio-alta ad alte prestazioni AOI, 3Di-LS2 eccelle sia nell'ispezione 2D che 3D, rendendolo adatto per la produzione ad alto mix e ad alto volume SMT. La sua forza risiede nel rilevamento rapido e accurato dei difetti e nelle funzionalità 3D avanzate, che offrono un'ispezione superiore per i dispositivi automobilistici, elettronici medicali, di controllo industriale e di consumo. Nel crescente mercato dell'elettronica di consumo intelligente, prodotti come i dispositivi elettronici per il massaggio delle spalle richiedono una qualità di assemblaggio PCB affidabile per garantire sicurezza, prestazioni ed esperienza dell'utente. Le apparecchiature Saki AOI aiutano i produttori a mantenere standard di ispezione precisi per questi PCB complessi e densamente popolati.
I produttori preferiscono le apparecchiature Saki AOI quando la precisione e l'affidabilità del processo sono fondamentali, in particolare per i prodotti elettronici avanzati che richiedono una qualità costante, inclusi gadget sanitari, dispositivi per il benessere intelligente e altre applicazioni di elettronica di consumo.
Fondazione: 2002
Modello di vendita calda: ICT‑5146
PCB Dimensioni: 460 × 460 mm
Dimensioni macchina: L1100 × P1300 × A1450 mm
Sito web: www.smtfactory.com
Utilizza la CNN di deep learning per l'identificazione automatica di componenti e giunti di saldatura.
Raggiunge un basso numero di falsi allarmi con GR&R inferiore al 10% ed elevata stabilità.
Gestisce efficacemente scenari complessi come deviazioni e parti irregolari.
Ispeziona a 0,23 secondi per FOV con calcolo in tempo reale.
Supporta schede miste, materiali e molteplici modalità di produzione in modo flessibile.
Consente la gestione remota e l'integrazione MES per un tracciamento efficiente dei dati.
Professionisti | Contro |
L'intelligenza artificiale riduce i falsi allarmi rispetto ai sistemi tradizionali. | Il 2D non ha l'altezza del 3D. |
La velocità corrisponde a quella di Koh Young Zenith. | PCB dimensione limitata 510x460mm. |
La gestione remota supera quella locale. | |
Modalità miste flessibili superiori. |
La macchina I.C.T AI-5146 AOI è disponibile a livello globale, con presenza negli Stati Uniti, Germania, Regno Unito, Corea del Sud, Giappone, Tailandia, Malesia, India, Vietnam e Sud America. I clienti alla ricerca di soluzioni AOI affidabili possono acquistare direttamente da I.C.T o tramite distributori locali fidati, garantendo sia accessibilità che supporto reattivo.
Posizionato come opzione di fascia medio-alta, l'AI-5146 offre prestazioni superiori rispetto ai modelli entry-level AOI come la modalità offline I.C.T‑V8 , pur rimanendo più conveniente rispetto ai sistemi 3D premium come l' AI-5133D . Questo equilibrio lo rende ideale per le aziende EMS e gli OEM di piccole e grandi dimensioni in tutti i settori, tra cui l'elettronica di consumo, l'automotive, l'illuminazione LED e il controllo industriale. I produttori preferiscono l'AI-5146 per le sue capacità di ispezione ad alta velocità e il rilevamento affidabile dei difetti, fornendo una garanzia di qualità costante per le moderne linee di produzione SMT.
Fondazione: 1991
Vendita calda Modello: MV‑7L
PCB Dimensioni: 460 × 510 mm
Dimensioni macchina: L1200 × P1350 × A1500 mm
Sito web: www.mirtec.com

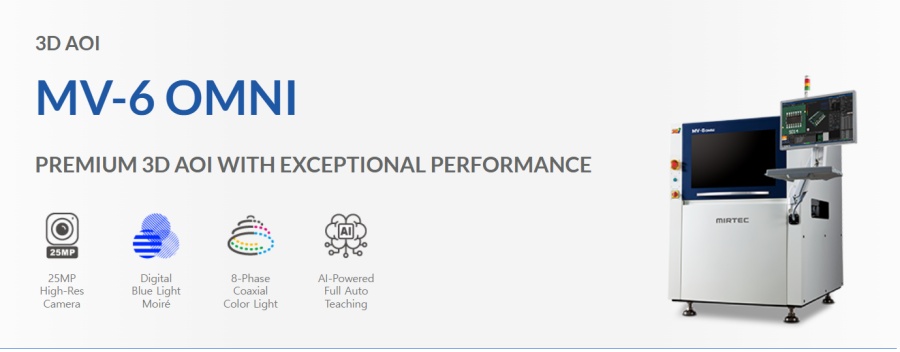

Il Mirtec MV-6 OMNI è uno dei migliori strumenti di ispezione 3D AOI PCB per l'elettronica. Utilizza immagini nitide e controlli 3D con la speciale tecnologia OMNI-VISION®. Agli esperti piace questa macchina e ha vinto premi . I produttori lo scelgono per i suoi controlli rigorosi e un migliore controllo di qualità.
V-INSPECT Ispezione 3D per schede complesse
Elevata produttività e funzionamento stabile
Gestisce PCB grandi e densamente popolati
Classificazione e reportistica avanzata dei difetti
Supporta la tracciabilità e la conformità
Ottimizzato per i settori automobilistico, LED e ad alta affidabilità
Professionisti | Contro |
Controlla in 3D e 2D con immagini nitide | La macchina è pesante (950 kg) |
Trova problemi in fretta e bene | Ha bisogno di una configurazione qualificata per alcuni strumenti |
Puoi sistemare le cose senza fermarti | Può essere troppo grande per alcune linee |
Conosciuto per nuove idee ed essere fermi | |
Si adatta a molte dimensioni del tabellone |
La macchina MIRTEC MV-7L AOI è disponibile a livello globale, con una forte presenza negli Stati Uniti, Germania, Regno Unito, Giappone, Corea del Sud, Tailandia, Malesia e India. MIRTEC collabora con distributori autorizzati per fornire un supporto completo e garantire che gli acquirenti abbiano accesso diretto sia alle macchine che alle reti di assistenza.
Posizionato come opzione premium AOI, l'MV-7L offre eccezionale velocità di ispezione, precisione 3D e adattabilità su un'ampia gamma di dimensioni e tipi di componenti PCB. È particolarmente adatto per fornitori di servizi di emergenza sanitaria, OEM e produttori di elettronica ad alta tecnologia, compresi i settori automobilistico, LED, automazione industriale ed elettronica per la casa intelligente. Per i prodotti di consumo come un ventilatore da soffitto con presa leggera , un assemblaggio PCB affidabile e un'ispezione precisa dei componenti sono essenziali per garantire un funzionamento stabile, sicurezza e prestazioni a lungo termine. La tecnologia avanzata AOI di MIRTEC aiuta i produttori a rilevare tempestivamente i difetti e a mantenere una qualità costante durante la produzione di volumi elevati SMT.
La sua combinazione di elevata produttività e analisi dettagliata dei difetti rende l'MV-7L la scelta preferita per le aziende che danno priorità alla qualità e all'efficienza in ambienti complessi di produzione elettronica.
Fondata: 1983
Vendita calda Modello: Zenith‑KSMART 3D
PCB Dimensioni: 510 × 510 mm
Dimensioni macchina: L1250 × P1450 × A1550 mm
Sito web: www.kohyoung.com

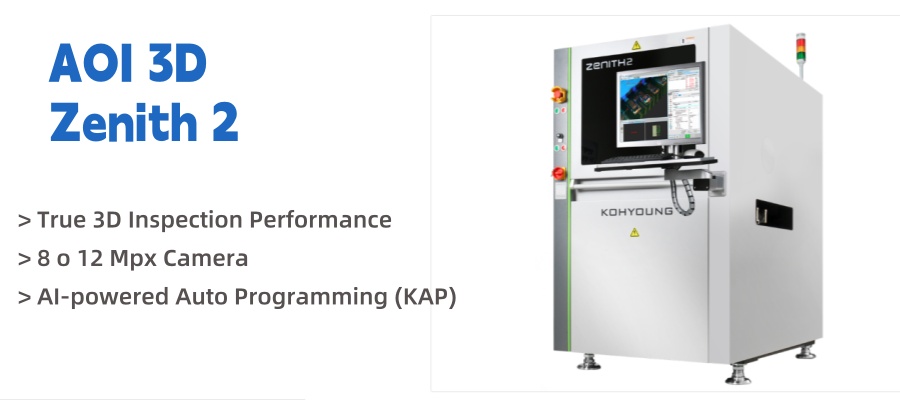

Il Koh Young Zenith 2 è una macchina eccezionale per il controllo delle schede SMT. Utilizza la speciale tecnologia True 3D per creare forme 3D esatte di ciascun PCB. La macchina di prova AOI misura quanto sono alti, larghi e piatti i giunti e le parti di saldatura. Zenith 2 controlla le schede utilizzando le regole IPC-A-610, apprezzate ovunque per l'elettronica. Il sistema è dotato di programmazione automatica basata sull'intelligenza artificiale, quindi la configurazione è rapida e semplice. Zenith 2 si collega al sistema di fabbrica intelligente KSMART. Ciò consente di condividere immediatamente i dati e risolvere rapidamente i problemi. Se utilizzato con il KPO Mounter, crea un sistema a circuito chiuso. Ciò aiuta a posizionare meglio le parti e fa funzionare la linea più velocemente.
Ispezione Zenith‑3D con algoritmi AI
Integrazione perfetta del sistema MES e di fabbrica
Flessibilità PCB ad alto mix per una produzione variabile
Produttività costante e rilavorazione minima
Analisi dettagliata dei difetti per schede complesse
Ideale per linee automobilistiche e industriali ad alta affidabilità
Professionisti | Contro |
I migliori veri controlli 3D nel settore | All'inizio costa di più |
Setup veloce, AI significa meno aspettare | Alcune funzionalità hanno bisogno di formazione per usare bene |
Il fissaggio a circuito chiuso rende le cose più corrette | Ha bisogno di più spazio in alcune fabbriche |
Prevede che l'assistenza deve fermare i guasti a sorpresa | |
Segue molto bene le regole IPC |
Koh Young Zenith‑KSMART 3D AOI è disponibile nei principali mercati globali, tra cui Stati Uniti, Germania, Regno Unito, Giappone, Corea del Sud, Tailandia, Vietnam e India. Koh Young offre sia vendite dirette che partnership con distributori fidati per garantire una consegna affidabile delle macchine e un supporto post-vendita in tutto il mondo.
Questo sistema di ispezione ottica automatizzato di fascia alta si distingue per l'ispezione 3D avanzata, il riconoscimento dei difetti basato sull'intelligenza artificiale e la perfetta integrazione MES, che lo rendono ideale per settori altamente diversificati e ad alta affidabilità come l'elettronica automobilistica, i dispositivi medici e l'elettronica di consumo, compresi prodotti come una cintura lombare riscaldata che richiedono un assemblaggio PCB affidabile e un controllo di qualità coerente. I produttori scelgono le macchine Koh Young AOI per il rilevamento preciso dei difetti, una produttività costante e tassi di rilavorazione ridotti, supportando linee complesse SMT in cui la qualità è fondamentale.
Fondata: 1933
Vendita calda Modello: VT‑S530
PCB Dimensioni: 500 × 500 mm
Dimensioni macchina: L1300 × P1500 × A1600 mm
Sito Web: www.automation.omron.com

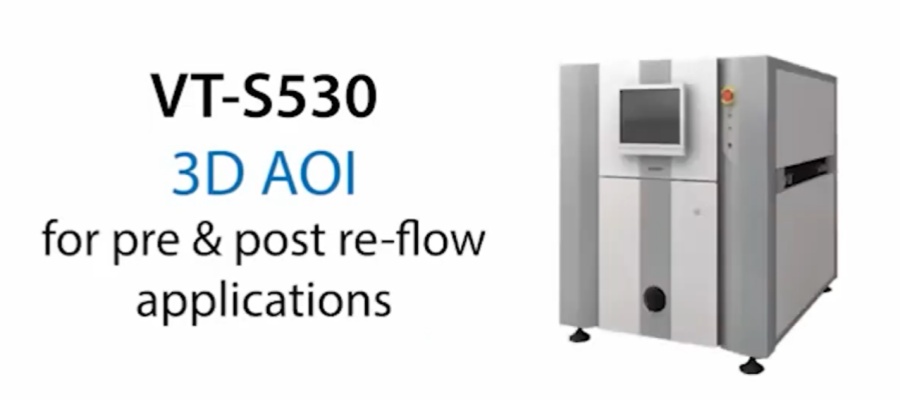

Omron VT-S530 fornisce controlli 3D-AOI completi per le linee SMT. Questa macchina utilizza fotocamere intelligenti e combina Phase Shift con la tecnologia della forma 3D Color Highlight™. Il VT-S530 garantisce un'elevata resa al primo passaggio, nessun problema mancato e pochissimi scarti errati. Controlla le schede prima e dopo la saldatura. Può lavorare con una o due linee e controlla PCB molto grandi fino a 510x680 mm. Il sistema segue le regole IPC e controlla anche le parti più piccole di 01005. La speciale tecnologia 3D-SJI COMBO di Omron garantisce che ogni scheda venga controllata correttamente.
OMNI-VISION® Controlli 3D per schede complesse
Analisi dei difetti assistita dall'intelligenza artificiale con feedback in tempo reale
Scansione 2D/3D ultraveloce per linee ad alto volume
Gestisce assiemi PCB densi e complessi
Estremamente robusto con tempi di inattività minimi
Controllo qualità integrato per produzioni mission-critical
Professionisti | Contro |
Full 3D-AOI con Smart 3D-Sji Tech | Costa più che semplice AOI |
Controlla grandi e piccoli PCB s, anche 01005 parti | Ha bisogno di più spazio sulla linea |
L'uso a due righe rende più prodotti | Alcune funzionalità hanno bisogno di formazione |
Guarda la linea e aiuta subito a risolvere i problemi | |
Facile da usare e ha un forte supporto |
La macchina di ispezione Omron VT‑S530 PCB è ampiamente utilizzata negli Stati Uniti, Germania, Regno Unito, Giappone, Corea del Sud, Tailandia, Malesia, India e Sud America. Omron supporta gli acquirenti tramite vendite dirette e reti di distributori globali, fornendo un facile accesso e un'assistenza tecnica affidabile ovunque si trovi la produzione.
Essendo una macchina di ispezione PCB di alto livello, VT‑S530 combina ispezione ad alta velocità, gestione versatile di PCB e analisi AI avanzata per fornire un rilevamento preciso dei difetti per schede SMT complesse. È preferito dagli OEM e dai fornitori di EMS nei settori automobilistico, dell'elettronica di consumo, del controllo industriale e dei settori LED, soprattutto dove un'elevata produttività e una qualità costante sono fondamentali. Le macchine Omron sono particolarmente apprezzate per le prestazioni robuste, i tempi di inattività minimi e il forte supporto globale, che le rendono una scelta sicura per linee di produzione su larga scala o mission-critical.
AOI è una parte importante dell'intero processo di produzione di SMT.
Una tipica linea di produzione SMT include:
PCB Loader → Stampante per pasta saldante → SPI Ispezione → Macchina Pick and Place → Forno di rifusione
→ AOI Ispezione → PCB Scaricatore
SPI si concentra sulla qualità della pasta saldante prima del posizionamento, mentre AOI verifica il posizionamento dei componenti e la qualità della saldatura dopo la rifusione.
Insieme, SPI e AOI creano un sistema di ispezione più forte per migliorare la qualità della produzione di SMT.
Riconoscimento dei difetti basato sull'intelligenza artificiale
L'intelligenza artificiale sta diventando sempre più importante nei sistemi AOI.
La tecnologia AI aiuta:
Riduci i falsi allarmi
Migliorare la classificazione dei difetti
Ridurre i tempi di programmazione
Integrazione della fabbrica intelligente
Altri sistemi AOI si stanno connettendo con:
Piattaforme MES
Sistemi di tracciabilità
Database di produzione
Ciò consente ai produttori di raccogliere dati di produzione e migliorare le decisioni di produzione.
Man mano che i progetti PCB diventano più piccoli e complessi, i sistemi AOI devono supportare:
Componenti in miniatura
Maggiore densità di posizionamento
Giunti di saldatura più complessi
AOI significa ispezione ottica automatizzata. Questo utilizza telecamere e software per controllare i circuiti stampati. Cerca problemi mentre le schede vengono realizzate.
3d AOI controlla quanto sono alte e modellate e giunti di saldatura. 2d AOI scatta solo immagini piatte. 3d AOI trova più problemi e controlla meglio.
Le fabbriche utilizzano l'intelligenza artificiale nelle apparecchiature AOI per individuare meglio i problemi. L’intelligenza artificiale impara dai vecchi controlli e genera meno falsi allarmi. Ciò aiuta a migliorare i prodotti e a risparmiare tempo.
La maggior parte delle macchine di ispezione AOI PCB può controllare molti tipi di PCB. Funzionano con pannelli singoli, doppi e multistrato. Alcune macchine sono migliori per tavole grandi o spesse.
I produttori dicono di pulire le macchine di ispezione AOI ogni giorno e di controllarle ogni mese. Un professionista dovrebbe guardarli una volta all'anno. Una manutenzione regolare mantiene le macchine AOI funzionanti bene.
Mes significa produzione di esecuzione. AOI le macchine con MES possono condividere immediatamente i dati di controllo. Questo aiuta a tenere traccia dei problemi e migliora l'intera linea.
Le nuove apparecchiature AOI sono dotate di software semplice e intelligenza artificiale per facilitare la configurazione. La maggior parte dei lavoratori può avviare nuovi controlli rapidamente, in genere in meno di 30 minuti.
Le fabbriche spesso recuperano i loro soldi in uno o due anni. AOI MACCHINE Abbassa gli errori, tagli i costi di fissaggio e accelerano il lavoro. Questo risparmia un sacco di soldi nel tempo.
