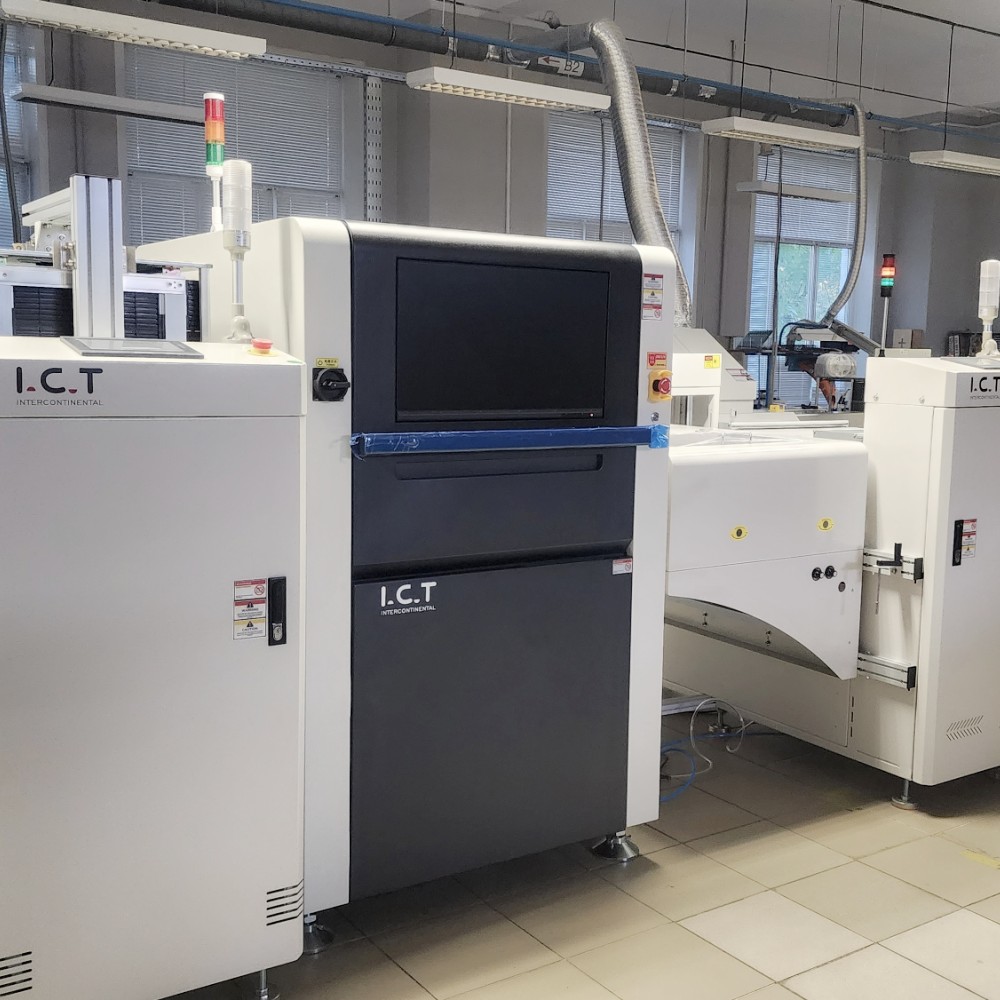

Offline AOI V8 Introduzione:
Per SMT ispezione in linea pre-riflusso e post-riflusso.
Piattaforma in granito, migliora notevolmente la precisione e la stabilità della macchina.
Sorgente luminosa programmabile RGB+W LED.
Obiettivo telecentrico con ingrandimento costante e risposta a bassa distorsione ad alta componente.
Caratteristiche:
1. Funzione di raccolta e memorizzazione automatica del LOG, funzione di avviso/allarme NG, programmazione e debugging remoto.
2. Capacità di ispezione: insufficiente, corto, foro inclinato, perno di copertura della saldatura, contaminazione, disallineamento, parte mancante, inclinato, cartellone pubblicitario, montaggio
sul lato, capovolgimento, parte errata, danneggiata, galleggiante, polarità, pseudo saldatura, saldatura vuota, colla eccessiva, ecc.
3. Perfect SPC raccoglie le informazioni NG offline e genera automaticamente tutti i tipi di tabelle di produzione.
4. Funzione matura del centro di controllo, interfaccia software chiara.
5. Buona stabilità (GR&R＜10% ＠6 Sigma, CPK＞1,33 (precisione di deviazione del test inferiore a ±0,25 mm.
6. Movimento della telecamera e fissaggio del trasportatore durante il test.
7. PCB compensazione della deformazione: calibrazione totale della compensazione del segno, compensazione del telaio della posizione del componente.
Piattaforma e telaio in granito
Garantire la stabilità dell'apparecchiatura e la coerenza del programma di condivisione tra le macchine
Telecamera industriale+Obiettivo telecentrico
L'ispezione dei giunti di saldatura ad alto contenuto non viene influenzata poiché non vi è alcun effetto ombra nell'intero campo visivo.
Intera posizione di assistenza FOV
Elevata capacità di rilevamento su componenti del pad non esposti (BGA, ecc.) o componenti parzialmente schermati
| Modello | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u(38,4*28,8mm) |
| Telecamera | Telecamera industriale digitale intelligente da 5 M pixel |
| Lente | Obiettivo telecentrico |
| Leggero | Anello a 4 colori LED luce, RGB+W |
| Elemento di ispezione | Test dei componenti, test di saldatura |
| Mini componente | 03015chip, IC passo 0,3 e forma speciale |
| Sistema operativo | Windows 7 |
| PCB Dimensioni | 50*50~430*330mm | 50*50~650*510mm |
| PCB Spessore | 0,3 ~ 6,0 mm |
| PCB Deformazione | ±3,0 mm |
| PCB Peso | Massimo: 10 kg |
| PCB Altezza | Superiore: 25-60 mm, inferiore: 25-80 mm regolabile |
| Driver X/Y | Servoazionamento AC, precisione di ripetizione 0,01 mm |
| piattaforma | Granito |
| Energia | AC220 50/60 Hz, 2,5 A |
| Comunicazione | SMEMA |
| Peso | 500Kg | 600Kg |
| Dimensione | 880*1170*1350mm (esclusa la luce) | 1080*1470*1370mm (esclusa la luce) |
