YRM20
Yamaha
| Quantità: | |
|---|---|
| Pick & Place SMT avanzato ad alta velocità

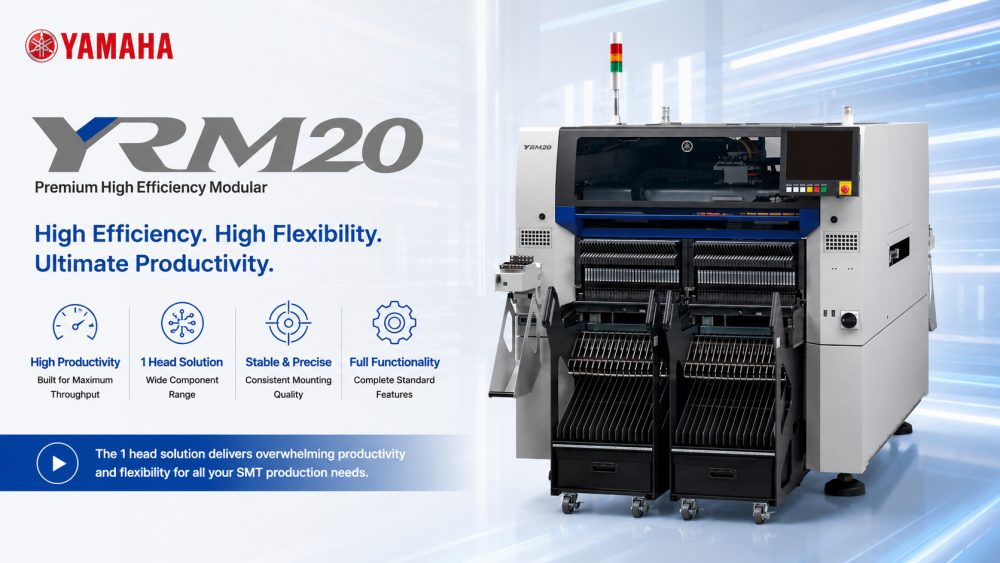

La Yamaha YRM20 è una macchina pick and place SMT completamente automatica costruita per la moderna produzione elettronica. Grazie al funzionamento a doppia corsia, alle opzioni di testa flessibili e alle funzionalità ad alta velocità, è in grado di gestire un'ampia gamma di componenti SMD dai chip 0201 fino ai connettori più grandi. Il suo design modulare e i sensori intelligenti integrati consentono un montaggio di alta precisione mantenendo un'eccezionale efficienza produttiva. YRM20 è ideale per i produttori che cercano una soluzione affidabile, veloce e versatile per linee di assemblaggio PCB compatte o su larga scala.
| Caratteristiche del prodotto
Funzionamento a doppia corsia ad alta velocità
YRM20 funziona con opzioni a doppia corsia, consentendo il posizionamento simultaneo dei componenti su due schede per una produttività ottimizzata. Le configurazioni multi-testa ad alta velocità consentono una produttività di 200.000 CPH, garantendo un completamento rapido anche per schede complesse pur mantenendo una precisione di posizionamento precisa.
Movimentazione versatile dei componenti
Dotata di tecnologia multitesta flessibile e sistemi di prelievo avanzati, la macchina accoglie componenti dallo 0201 ai connettori più grandi. Le telecamere intelligenti integrate e la visione laterale verificano il posizionamento in tempo reale, riducendo gli errori e garantendo un assemblaggio di qualità.
Strumenti di produttività ottimizzati
Gli alimentatori a caricamento rapido riducono al minimo i tempi di inattività durante il rifornimento dei componenti. Le larghezze delle corsie regolabili e l'architettura modulare garantiscono adattabilità a varie dimensioni e formati di produzione di PCB, supportando il funzionamento continuo e rapidi cambi.
| Specifica
| Modello | Macchina seleziona e posiziona YRM20 | |
| Testa rotativa RM per uso generale ad alta velocità | Testa IN LINEA HM | |
| Ugelli (per 1 unità principale) | 18 | 10 |
| Componenti applicabili | da 0201 a L12 x L12 mm, altezza 6,5 mm o inferiore | da 0201 a L55 x L100 mm, altezza 15 mm o meno |
| Capacità di montaggio (durante la modalità di produzione elevata) | 115.000 CPH | 98.000 CPH |
| Precisione di montaggio (durante la modalità ad alta precisione) | Durante l'uso in condizioni ottimali interne: ±0,025 mm Cpk≧1,0 | |
| Numero di tipi di componenti | Scambio carrello alimentatore: max. 128 tipi = 32 alimentatori x 4 (conversione per alimentatore per nastro da 8 mm) | |
| PCB dimensioni | Specifiche a doppio stadio 1PCB trasporto: L810 x L510 mm a L50 x L50 mm 2PCB trasporto: L380 x L510 mm a L50 x L50 mm | |
| Alimentazione elettrica | CA trifase 200/208/220/240/380/400/416 V +/-10% 50/60 Hz | |
| Fonte di alimentazione dell'aria | 0,45 MPa o più, allo stato pulito e asciutto | |
| dimensione esterna (escluse proiezioni) | L1374 x L1948 x A1445 mm | |
| Peso | ca. 2.250 kg (solo unità principale) | |
*Le specifiche e l'aspetto sono soggetti a modifiche senza preavviso.
* Contatta I.C.T per maggiori dettagli.
| SMT Elenco delle apparecchiature di linea
Il Σ-G5SⅡ è comunemente integrato in una linea di produzione completa SMT che comprende stampante per pasta saldante, sistema di ispezione SPI, forno di rifusione, macchina di ispezione AOI e apparecchiature di movimentazione PCB. I.C.T fornisce una linea completa di integrazione che copre SMT, DIP, rivestimenti e soluzioni di automazione di fabbrica intelligente per aiutare i clienti a costruire sistemi di produzione elettronica efficienti e scalabili in tutto il mondo.
I.C.T fornisce anche una gamma di macchine SMT complementari, inclusi i modelli pick and place delle serie YSM, YRM e Σ. Queste macchine possono essere integrate per costruire linee di assemblaggio complete ad alta velocità, garantendo una produzione senza interruzioni dal caricamento della scheda all'ispezione finale, offrendo una soluzione automatizzata su vasta scala per diverse applicazioni PCB.
| Video sul successo dei clienti
I.C.T ha consegnato con successo una linea SMT completamente automatica in Kazakistan per un produttore di elettronica di potenza. I nostri ingegneri hanno fornito installazione, formazione e supporto tecnico in loco. La linea comprende una gamma completa di macchine SMT: caricatore SMT, stampante completamente automatica, forno di rifusione, trasportatore SMT e macchina offline AOI. Il sistema ha ottenuto un assemblaggio PCB efficiente e di alta qualità mentre il cliente ha acquisito competenze operative.
| Assistenza e supporto alla formazione
I.C.T fornisce supporto end-to-end per l'installazione e la formazione YRM20. I nostri ingegneri guidano i clienti attraverso la configurazione, il funzionamento e la manutenzione della macchina, garantendo che le linee di produzione raggiungano l'efficienza ottimale. La guida remota e i servizi di risposta rapida garantiscono tempi di inattività minimi, aiutando le fabbriche a mantenere operazioni continue e di alta qualità.
| Elogio del cliente
'Tutte le macchine provengono dalla Cina I.C.T. Buona qualità e prezzo. Grazie Andy e Billy per aver costruito questa linea e averci addestrato all'uso di queste macchine.' I nostri clienti apprezzano costantemente la nostra competenza ingegneristica, la spedizione efficiente e la risposta rapida, che garantiscono un avvio regolare e la sicurezza della produzione.
| La nostra certificazione
YRM20 è certificato CE, RoHS, ISO9001 e numerosi brevetti. I.C.T garantisce il rigoroso rispetto degli standard globali di sicurezza e qualità, fornendo apparecchiature affidabili, sicure e pienamente conformi ai produttori di elettronica internazionali.
