La macchina Pick And Place SMD garantisce un assemblaggio elettronico rapido e accurato per le fabbriche moderne.
UN. L'alta velocità raggiunge fino a 100.000 parti all'ora.
B. Gestisce piccoli componenti dalla dimensione 0201.
C. Supporta fino a 112 alimentatori per flessibilità.
D. Le dimensioni compatte consentono di risparmiare spazio prezioso.
e. La visione avanzata garantisce un posizionamento preciso.
F. I.C.T fornisce soluzioni a linea completa.
G. Un servizio affidabile mantiene la produzione in funzione.
RS-1XL
JUKI
| Quantità: | |
|---|---|

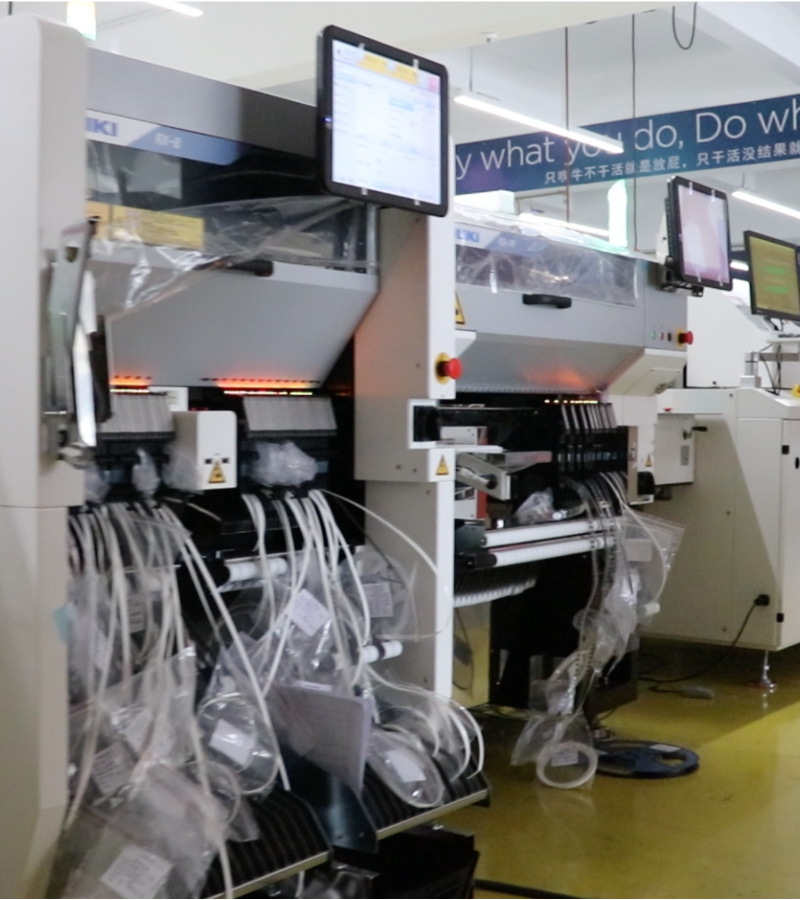

| Macchina di posizionamento intelligente ad alta velocità Juki
La serie di macchine Pick And Place SMD di Juki offre soluzioni intelligenti e modulari per una produzione SMT efficiente. Queste macchine posizionano i componenti a montaggio superficiale in modo rapido e preciso sui PCB. Supportano un'ampia gamma di parti, dai trucioli piccoli a quelli più grandi, con elevata precisione. Il design compatto si adatta bene a qualsiasi linea e le funzionalità intelligenti semplificano la configurazione. Gli utenti possono combinare modelli per ottenere i migliori risultati in produzioni miste o di grandi volumi. I.C.T supporta l'intero processo, dalla pianificazione all'assistenza continua, garantendo risultati affidabili per componenti elettronici come i componenti automobilistici.
| Caratteristiche del modello di macchina Pick and Place JUKI
Caratteristiche della serie RS-1R / RS-1XL
RS-1R e RS-1XL forniscono un posizionamento flessibile e ad alta velocità per varie esigenze. L'RS-1R raggiunge 47.000 CPH con una precisione di ±35μm. Gestisce pannelli fino a 650×370 mm singoli o più grandi con doppio bloccaggio. L'RS-1XL supporta pannelli più larghi fino a 560 mm, ideali per pannelli più grandi come i LED. Entrambi utilizzano la visione intelligente e la testa Takumi per il posizionamento dinamico. Fino a 112 alimentatori consentono cambi rapidi. Le dimensioni compatte e il design modulare li rendono facili da combinare in linee per produzioni miste.
Caratteristiche della serie RX-7R / RX-8
RX-7R e RX-8 si concentrano sulla velocità ultraelevata con un ingombro ridotto. L'RX-7R eroga 75.000 CPH con testine parallele, gestendo con precisione minuscoli chip 03015. La sua larghezza di 998 mm consente di risparmiare spazio supportando la doppia corsia. La RX-8 arriva a 100.000 CPH utilizzando l'innovativa testa P20 per la massima produttività per area. L'illuminazione coassiale avanzata migliora la visione delle parti di piccole dimensioni. Entrambi integrano il monitoraggio intelligente e il posizionamento a basso impatto, perfetti per l'assemblaggio di piccoli componenti in grandi volumi come i dispositivi mobili.
| Specifica
| Parametro | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Velocità di posizionamento (CPH ottimale) | 47.000 | 42.000 | 75.000 | 100.000 |
| Dimensione massima della scheda (mm) | 650×370 (singolo/doppio) | 650×560 | 510 × 450 (corsia singola) | 510×450 (circa) |
| Dimensione minima della scheda (mm) | 50×50 | 50×50 | 50×50 | 50×50 |
| Altezza componente (max mm) | 25 | 25 | 3-10,5 (a seconda della testa) | 3 |
| Componente più piccolo | 0201 (metrico) | 0201 (metrico) | 03015 (metrico) | 0201 (circa 0,4×0,2 mm) |
| Componente più grande (mm) | 74 quadrati / 150×50 | 74 quadrati / 150×50 | 25 quadrati | 5 quadrati |
| Ingressi alimentatore (max) | 112 | 112 | 76 | 56 (circa) |
| Precisione del posizionamento | ±35μm (Cpk ≥1) | ±35μm (Cpk ≥1) | ±40μm (circa) | Alta precisione (visione) |
| Larghezza macchina (mm) | 1.500 (circa) | 2.109 | 998 | 998 |
| Tipo di testa | Testa in linea Takumi | Testa in linea Takumi | Teste rotanti parallele (P16S) | Testa rotante P20 |
| SMT Elenco delle apparecchiature di linea
I.C.T realizza una vera linea di produzione PCBA di alta qualità. Il caricatore a vuoto consegna la tavola pulita. La stampante automatica ha inserito la pasta correttamente. Pick And Place SMD Chip impostato dalla macchina vero. Molte zone si saldano a riflusso in modo duro. Buono AOI trova tutto cattivo. La linea resta tesa. Rendimento elevato. Costo basso. Nessun gioco. Rendi la luce sanitaria per l'auto per il duro lavoro. La tavola è pronta nel mondo reale. Torniamo pieni.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser/montatore di etichette/ stampante a getto d'inchiostro |
| SMT pulizia | Utilizzato per pulire PCB, stampini, dispositivi, ugelli, ecc. |
| Macchina per fresatura laser PCB | Taglia il PCBA nel prodotto finale |
| Video sul successo dei clienti
Nel video, un cliente soddisfatto condivide la sua esperienza con le nostre linee di produzione complete SMT e DIP per prodotti di alimentazione automobilistica. Sottolineano il funzionamento regolare della linea SMT, a partire dal caricatore, dal pulitore, dalla stampante e dalla macchina Juki Smart Placement ad alta velocità che posiziona i componenti in modo rapido e preciso. Continua attraverso trasportatori, forno di rifusione, buffer di raffreddamento, ispezione AOI e scaricatori. La linea DIP comprende saldatura a onda, flipper, test ICT e connessioni per un assemblaggio affidabile a foro passante. Il cliente elogia il modo in cui ogni macchina funziona perfettamente insieme, con filmati chiari che mostrano un flusso efficiente delle schede e prestazioni precise delle apparecchiature, con conseguente risultato di alta qualità e tempi di fermo ridotti.
| Assistenza e supporto alla formazione
I.C.T offre assistenza completa e formazione per la macchina Pick And Place SMD. I nostri ingegneri gestiscono l'installazione e la configurazione in loco. Forniamo una formazione chiara su funzionamento, programmazione e manutenzione. L'aiuto remoto risolve rapidamente i problemi. I piani in corso mantengono le macchine alle migliori prestazioni. Guidiamo anche l'ottimizzazione e gli aggiornamenti della linea. Con centri in tutto il mondo, il supporto raggiunge rapidamente i clienti, garantendo un funzionamento regolare e tempi di attività elevati.
| Feedback dei clienti
I clienti elogiano i nostri ingegneri per l'aiuto competente e tempestivo con la configurazione e le correzioni. A loro piacciono le ottime prestazioni della macchina Pick And Place SMD, la sua velocità e affidabilità. Molti notano l'imballaggio sicuro e accurato durante la spedizione. Le risposte rapide alle domande creano una buona fiducia. Nel complesso, gli utenti apprezzano le attrezzature di qualità e l'ottimo supporto che migliorano la produzione.
| Certificazioni e standard
La nostra macchina Pick And Place SMD soddisfa standard come CE per la sicurezza, RoHS per i materiali ecologici e ISO9001 per il controllo di qualità. Deteniamo anche numerosi brevetti su tecnologie chiave. Questi marchi dimostrano la nostra attenzione verso prodotti sicuri, affidabili e avanzati che seguono le regole globali.
| Informazioni su I.C.T azienda e fabbrica
I.C.T investe nella propria ricerca e sviluppo per strumenti SMT migliori. Produciamo in grandi stabilimenti con severi controlli in ogni fase. L'azienda cresce rapidamente con molti dipendenti e uffici in tutto il mondo. Serviamo oltre 1600 clienti in più di 72 paesi con soluzioni elettroniche complete. I nostri sistemi di qualità garantiscono che ogni macchina Pick And Place SMD sia robusta e funzioni bene.
