Nel mondo ad alto rischio delle infrastrutture 5G e della gestione termica all’avanguardia, i limiti dei forni a rifusione standard sono evidenti. Questi sistemi convenzionali spesso faticano a fornire risultati coerenti, in particolare quando hanno il compito di gestire dissipatori di calore grandi e pesanti che possono pesare fino a 10 kg o i delicati componenti in miniatura presenti nei moduli RF.
Noi di I.C.T abbiamo riconosciuto queste sfide e progettato soluzioni di saldatura a riflusso completamente personalizzate, progettate per affrontarle direttamente.
Grazie al riscaldamento multizona progettato con precisione, al robusto nastro di trasporto a rete pura e ai profili meticolosamente ottimizzati, i nostri sistemi garantiscono una distribuzione uniforme della temperatura, giunti di saldatura affidabili e una migliore resa produttiva. Che si tratti delle massicce esigenze dei dissipatori di calore per impieghi gravosi o della sensibilità richiesta per gli assemblaggi 5G, le nostre soluzioni offrono prestazioni e affidabilità senza pari.

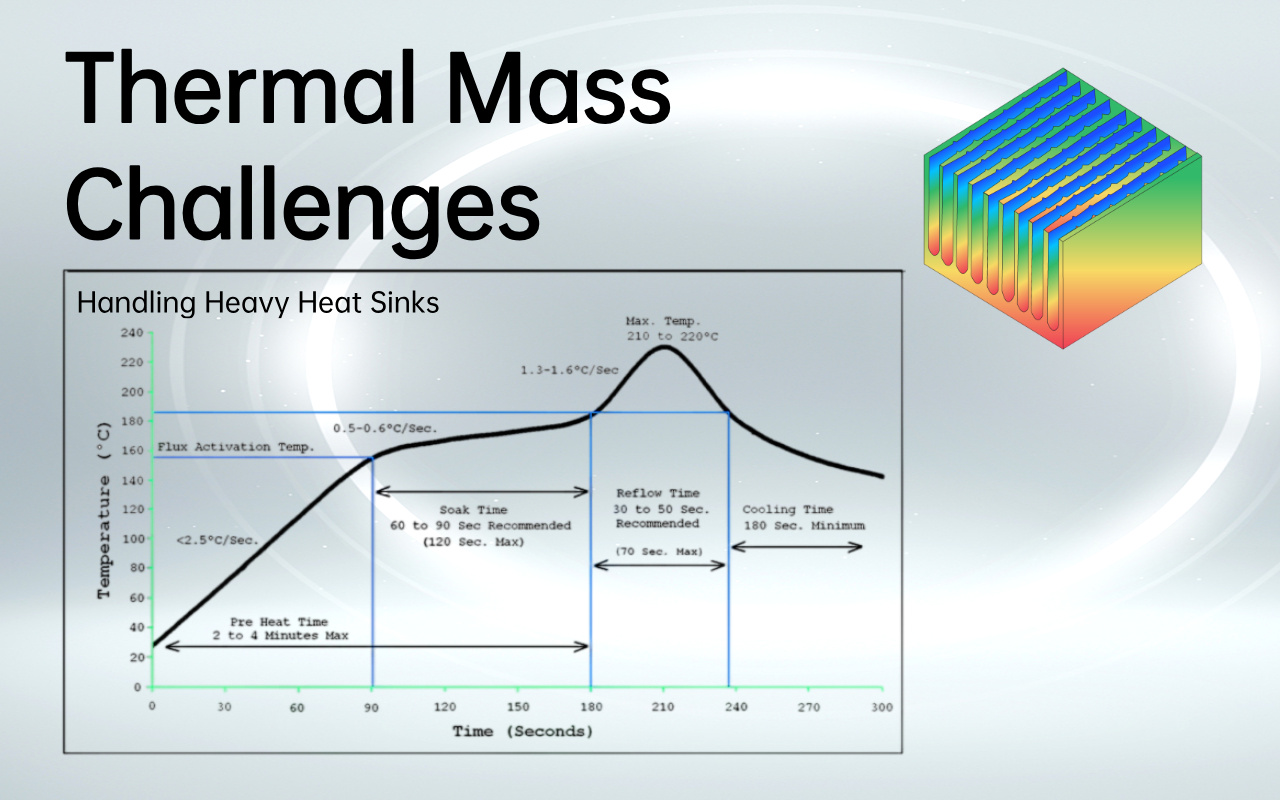

I dissipatori di calore essenziali per le stazioni base 5G non sono semplici componenti: sono strutture immense e pesanti, che spesso fanno pendere la bilancia a 10 kg o più. Realizzati con fitte schiere di alette e solide basi in alluminio o rame, questi giganti termici sono progettati per dissipare l'immenso calore generato da sistemi avanzati.
Tuttavia, questa elevata massa termica rappresenta una sfida significativa durante il processo di saldatura a rifusione. I forni a rifusione convenzionali faticano a riscaldare uniformemente strutture così pesanti.
Il risultato? Un ritardo frustrante nell'aumento della temperatura, che causa un riscaldamento non uniforme in tutto il gruppo.
In alcune aree il calore potrebbe non essere sufficiente per un corretto riflusso, mentre in altre si rischia il surriscaldamento, con conseguenti giunti freddi in una sezione e calore eccessivo in un'altra.
Questo squilibrio non solo compromette l'integrità dei giunti di saldatura, ma indebolisce anche le prestazioni meccaniche e termiche dell'intero assieme, annullando sostanzialmente lo scopo del dissipatore di calore stesso.
I tradizionali sistemi di trasporto che spostano i prodotti attraverso forni di rifusione, in genere trasportatori su rotaia (catena a perni), offrono solo un supporto minimo, afferrando i bordi del prodotto o dell'attrezzatura. Sebbene questa configurazione possa funzionare per componenti leggeri, il peso sostanziale di un dissipatore di calore da 10 kg crea un problema diverso.
Nel corso del tempo, l'enorme peso e lo stress derivante dall'espansione termica possono causare la piegatura o la deformazione delle guide, con conseguente disallineamento del prodotto. Questo disallineamento aumenta il rischio di danneggiare il gruppo stesso, oltre a compromettere il delicato equilibrio necessario per un corretto riflusso.
Inoltre, il supporto solo sui bordi aumenta significativamente le possibilità di cedimento al centro del dissipatore di calore durante la fase ad alta temperatura. Ciò, a sua volta, potrebbe portare a un riscaldamento incoerente, mettendo ulteriormente a repentaglio il processo di saldatura e le prestazioni complessive del componente.
L’evoluzione della tecnologia 5G ha inaugurato un’era di moduli RF sempre più compatti e complessi, dotati di componenti ad alta frequenza sensibili alle variazioni di temperatura quanto alla manipolazione fisica. I forni a rifusione standard, in particolare quelli con meno zone di riscaldamento, faticano a mantenere la stretta uniformità della temperatura richiesta per questi elementi miniaturizzati e ad alta potenza.
Idealmente, le fluttuazioni di temperatura dovrebbero essere mantenute entro un intervallo ristretto di ±1–2°C; tuttavia, la maggior parte dei forni tradizionali non sono all’altezza in questo senso. Di conseguenza, le deviazioni della temperatura portano a una serie di problemi, tra cui la deformazione dei componenti, vuoti di saldatura o il mancato riflusso completo dei giunti.
A lungo termine, queste incoerenze di temperatura compromettono l’affidabilità e le prestazioni dei componenti 5G in condizioni di funzionamento ad alta potenza, il che può portare a costose riparazioni, tempi di inattività o addirittura al guasto completo del sistema. In questo settore altamente esigente, dove precisione e affidabilità sono fondamentali, tali problemi sono inaccettabili.
La notevole massa termica dei grandi dissipatori di calore richiede un processo di riscaldamento preciso ed prolungato per garantire una distribuzione uniforme della temperatura. I sistemi di riflusso tradizionali spesso non sono all’altezza, in quanto non sono in grado di sopportare gli enormi carichi termici di questi componenti. Per ottenere un riscaldamento uniforme in tutto l'insieme, consigliamo forni a rifusione dotati di almeno 10 zone di riscaldamento, anche se nei casi più impegnativi sono necessarie da 12 a 24 zone.
Questa configurazione multizona consente una rampa di temperatura graduale e controllata che elimina i punti caldi e le aree fredde, garantendo che i dissipatori di calore, che spesso pesano fino a 10 kg, raggiungano una temperatura costante ovunque. Gestendo attentamente le fasi di immersione e rifusione, garantiamo che lo stress termico sia ridotto al minimo e che i giunti di saldatura raggiungano prestazioni meccaniche e termiche ottimali.
In contrasto con le robuste esigenze dei dissipatori di calore, i componenti 5G presentano una serie di sfide diverse, in particolare la loro sensibilità alle variazioni di temperatura. Questi elementi miniaturizzati ad alta frequenza richiedono un controllo estremamente preciso della temperatura per evitare shock termici e garantire affidabilità a lungo termine.
I nostri sistemi di riflusso personalizzati incorporano il controllo PID zona per zona, combinato con il feedback della termocoppia in tempo reale, per personalizzare le velocità di aumento, le temperature di picco e i tempi di permanenza per ciascuna sezione del gruppo. Ciò ci consente di proteggere i delicati die e le interconnessioni ad alta frequenza dal surriscaldamento, ottenendo allo stesso tempo una bagnatura completa della saldatura su tutta la linea. Attraverso questo controllo ottimizzato, garantiamo che i moduli RF 5G mantengano la loro integrità strutturale e le prestazioni, anche in condizioni operative ad alta potenza.
Sia i grandi dissipatori di calore in alluminio che le complesse schede 5G beneficiano in modo significativo delle atmosfere controllate per ridurre al minimo l'ossidazione sui giunti di saldatura. La presenza di ossigeno nell'ambiente di riflusso può portare all'ossidazione, compromettendo la qualità e la longevità dei giunti di saldatura. Per risolvere questo problema, integriamo atmosfere di azoto nei nostri forni di rifusione, garantendo un ambiente controllato e a basso contenuto di ossigeno che riduce l'ossidazione senza un consumo eccessivo di azoto.
I nostri sistemi incorporano camere sigillate e analizzatori di ossigeno per mantenere bassi livelli di parti per milione (PPM) di ossigeno, migliorando l'estetica delle articolazioni e la resistenza alla corrosione. Questo approccio non solo migliora la qualità estetica dei giunti di saldatura, ma contribuisce anche alla durata e all'affidabilità a lungo termine del prodotto finito, che si tratti di un dissipatore di calore o di un modulo 5G ad alta precisione.

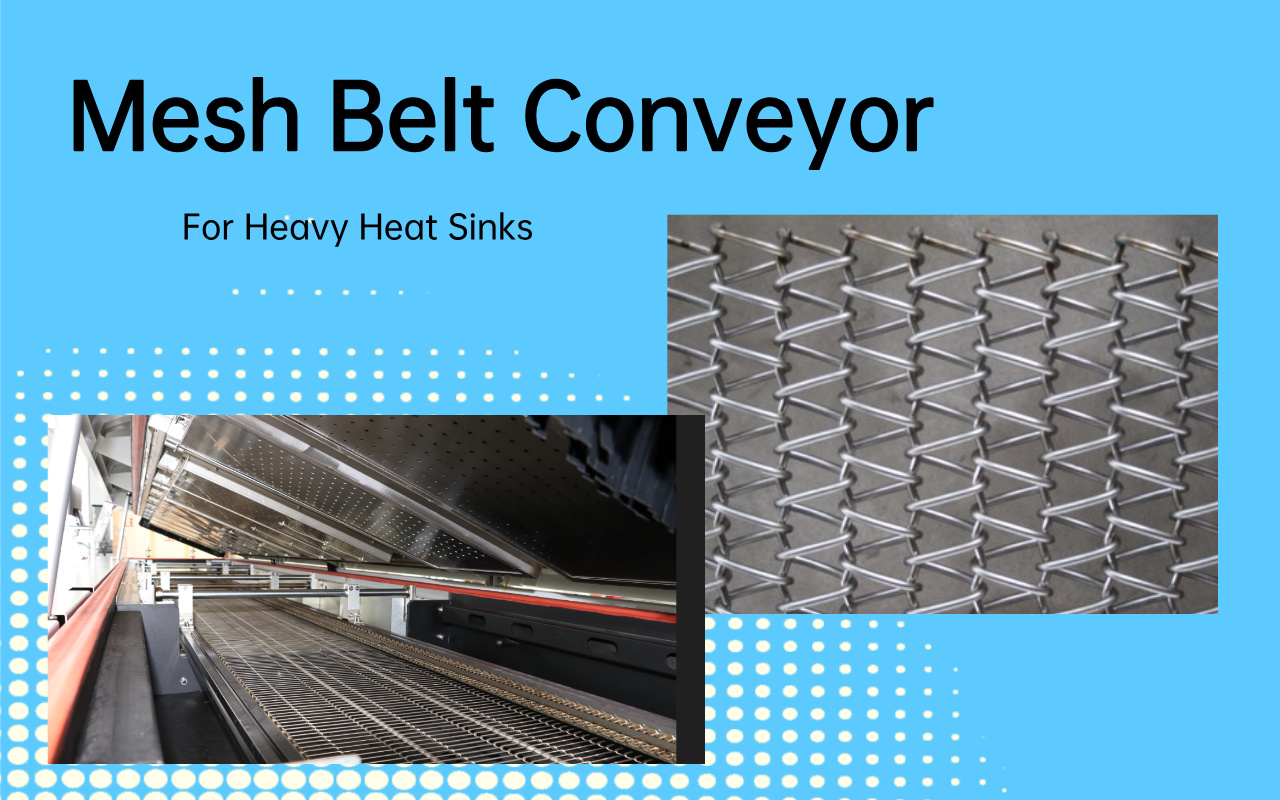

I tradizionali sistemi di trasporto ferroviario, sebbene ampiamente utilizzati, sono spesso inadatti alle esigenze di saldatura pesante dei dissipatori di calore. Questi sistemi ferroviari forniscono un supporto minimo e sono vulnerabili alla deformazione sotto il peso di componenti grandi e pesanti come quelli presenti nelle stazioni base 5G. Al contrario, abbiamo sostituito questi trasportatori standard con un nastro rinforzato in pura maglia di acciaio inossidabile, progettato specificamente per fornire supporto su tutta la superficie.
Questo nastro a rete personalizzato distribuisce uniformemente il carico dei dissipatori di calore superiori a 10 kg, garantendo che rimangano stabili durante tutto il processo di rifusione. Il design robusto previene cedimenti o deformazioni, anche durante la lavorazione simultanea di più assemblaggi pesanti, e garantisce un transito regolare e affidabile attraverso ogni zona di temperatura. Con questa innovazione eliminiamo il rischio di disallineamento, garantendo che i dissipatori di calore siano perfettamente allineati per prestazioni di saldatura ottimali.
I motori dei trasportatori standard, se sottoposti a carichi pesanti e continui, spesso si bloccano o si usurano prematuramente, causando ritardi nella produzione e tempi di fermo delle apparecchiature. Per superare questa sfida, i nostri sistemi personalizzati incorporano motori di azionamento sovradimensionati e a coppia elevata abbinati a riduttori aggiornati. Questi motori ad alta potenza sono progettati per gestire il peso impegnativo di grandi dissipatori di calore mantenendo velocità e coppia costanti.
Con velocità regolabili che vanno da 300 a 2000 mm/min, il nostro sistema garantisce un trasporto preciso, fluido e affidabile. Questa configurazione per impieghi gravosi riduce al minimo le vibrazioni che potrebbero danneggiare la pasta saldante o disallineare il prodotto, garantendo in definitiva che il processo di saldatura rimanga indisturbato e che il risultato finale soddisfi i più elevati standard di qualità.
Per ottenere un riscaldamento uniforme su grandi dissipatori di calore non bastano semplici trasportatori potenti: è necessaria una configurazione avanzata del forno di rifusione. Integrando 10 o più zone controllate in modo indipendente (sia superiore che inferiore), i nostri sistemi creano un profilo termico a gradini che aumenta gradualmente la temperatura del gruppo dissipatore di calore. Questa fase di assorbimento prolungata consente una migliore equalizzazione del calore su tutta la massa, garantendo che l'intero dissipatore di calore raggiunga contemporaneamente la temperatura di riflusso ideale.
Questa rampa di temperatura attenta e controllata riduce i difetti comuni come vuoti o bagnatura insufficiente, che sono particolarmente problematici su grandi superfici come i dissipatori di calore. Fornendo un controllo preciso su ogni fase del processo termico, i nostri sistemi multizona garantiscono la massima qualità e affidabilità nei giunti di saldatura, anche per componenti di grandi dimensioni e termicamente esigenti.
I moduli 5G, cruciali per la spina dorsale della comunicazione wireless di prossima generazione, presentano una miriade di minuscoli componenti, come condensatori, filtri e dispositivi MMIC, ciascuno con la propria sensibilità alla temperatura. Queste parti miniaturizzate e ad alta frequenza richiedono un controllo della temperatura eccezionalmente preciso durante il processo di saldatura. I forni a rifusione standard, con i loro profili di temperatura più ampi, semplicemente non possono soddisfare i severi requisiti dei componenti 5G.
Per risolvere questo problema, personalizziamo i nostri profili di riflusso zona per zona, adattando le velocità di rampa della temperatura, generalmente impostate su un valore superficiale di 1–2°C/s, per garantire che ciascun componente raggiunga il suo punto liquidus senza surriscaldare le aree sensibili adiacenti. Questo approccio ottimizzato garantisce l'integrità di ciascun componente, dal condensatore più piccolo all'elemento RF più intricato, salvaguardandone le prestazioni per tutta la vita del modulo 5G.
Negli assemblaggi di prodotti 5G, anche il minimo errore termico può portare a danni irreversibili ai sensibili componenti RF che guidano le prestazioni del sistema. Temperature eccessive o esposizioni prolungate possono causare il degrado dei materiali, come delaminazione o degassamento, che incidono direttamente sull'affidabilità e sulla funzionalità dei dispositivi RF. Per mitigare questo rischio, nei nostri forni a rifusione utilizziamo una combinazione attentamente bilanciata di convezione ad aria forzata e dispositivi di supporto centrale opzionali.
Questo approccio garantisce una distribuzione uniforme del calore mantenendo allo stesso tempo uno stretto controllo della temperatura, soprattutto attorno ai componenti più delicati. I dispositivi di supporto centrale impediscono qualsiasi deformazione o spostamento che potrebbe portare a un disallineamento, mentre il sistema di convezione garantisce un flusso termico costante, preservando l'integrità dei componenti RF durante il processo di riflusso. Questa attenzione ai dettagli garantisce che i moduli 5G siano saldati alla perfezione, evitando danni termici e garantendo i più alti standard di prestazioni.
I componenti utilizzati nelle infrastrutture 5G, in particolare quelli nelle stazioni base, devono resistere ad anni di rigoroso servizio. Nel corso del tempo, questi dispositivi saranno sottoposti a cicli termici, vibrazioni e livelli di umidità variabili, che possono contribuire a guasti prematuri se non affrontati adeguatamente durante il processo di produzione. Per garantire affidabilità a lungo termine, ci concentriamo sulla realizzazione di giunti saldati robusti in grado di resistere a queste condizioni difficili.
Il nostro preciso controllo del profilo durante il riflusso, combinato con la lavorazione assistita da azoto, riduce al minimo la crescita di composti intermetallici e riduce la formazione di vuoti nei giunti di saldatura, due fattori comuni che contribuiscono al degrado della qualità della saldatura nel tempo. Ciò si traduce in un tempo medio tra i guasti (MTBF) più elevato e in un aumento significativo della durabilità e dell’affidabilità complessive dell’infrastruttura 5G. Utilizzando soluzioni di rifusione avanzate, garantiamo che ciascun componente non solo sia operativo dal momento in cui viene saldato, ma continui anche a funzionare in modo ottimale nel corso dei molti anni di servizio impegnativo.

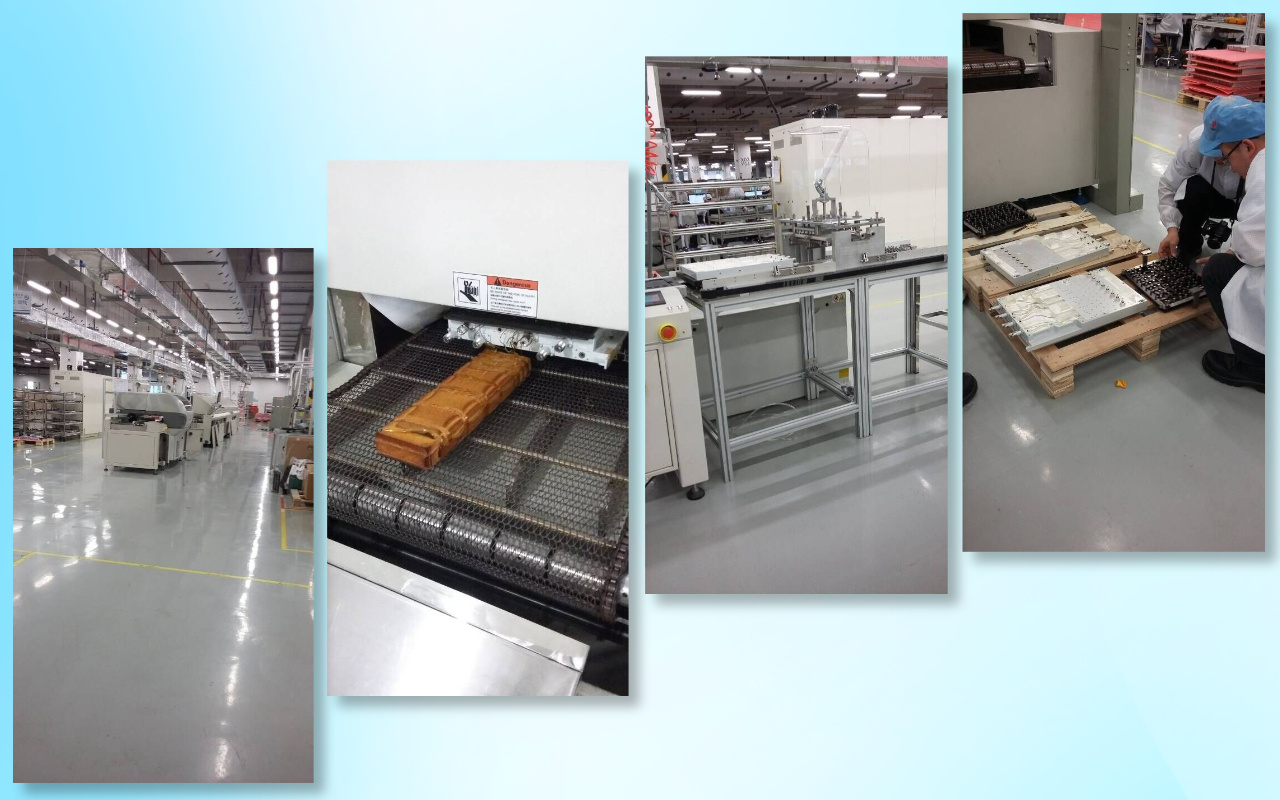

In collaborazione con Huawei, abbiamo sviluppato un forno di rifusione personalizzato a 24 zone progettato specificamente per la produzione di dissipatori di calore per stazioni base 5G. La sfida principale era ottenere una distribuzione uniforme della temperatura su dissipatori di calore grandi e pesanti, ciascuno dei quali pesava fino a 10 kg.
Integrando più zone di riscaldamento, abbiamo creato un profilo termico ultra-graduale che ha garantito una temperatura precisa e uniforme durante l'intero processo di riflusso. Ciò ha consentito l'eliminazione dei punti freddi e il mantenimento di un elevato livello di uniformità della temperatura durante le fasi di immersione e di riflusso. Il risultato è stato un miglioramento della qualità e della stabilità dei giunti di saldatura, soddisfacendo i severi requisiti termici delle applicazioni 5G di Huawei.

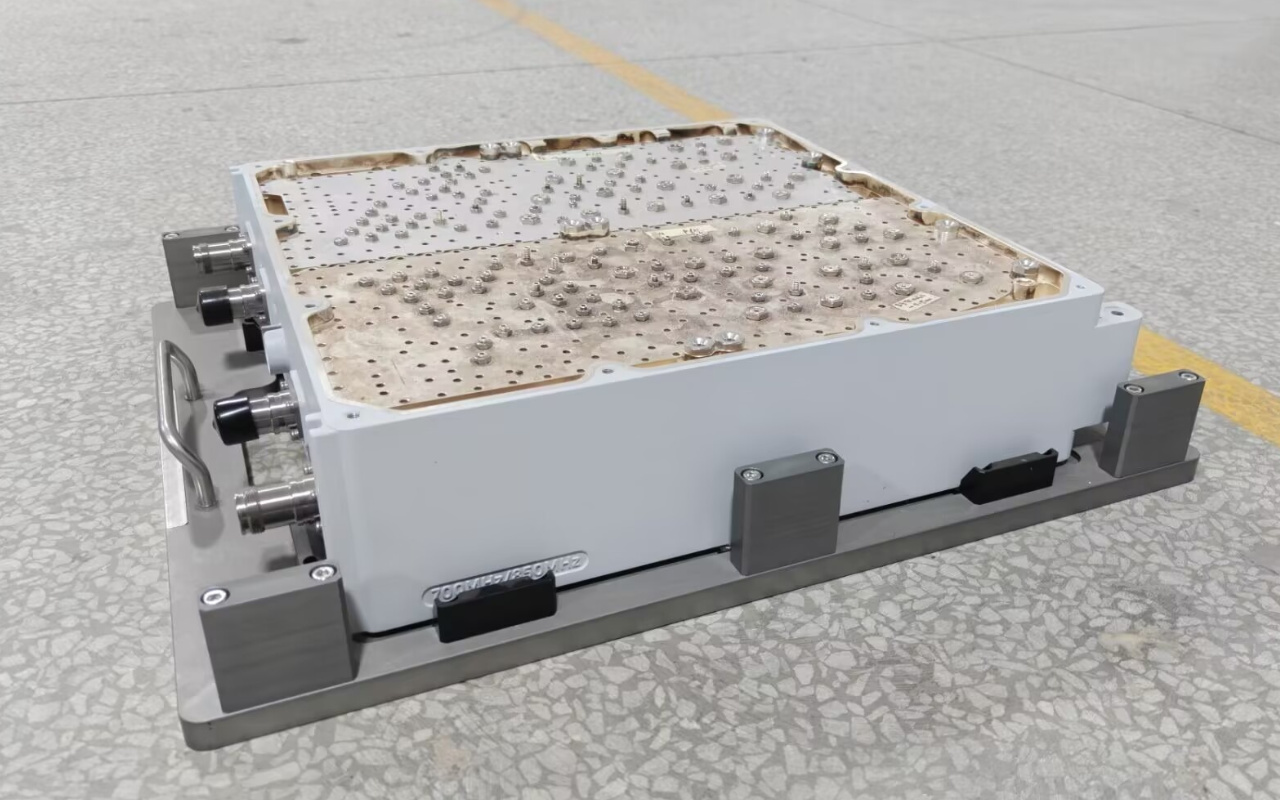

Per un altro progetto di stazione base 5G, abbiamo lavorato con un cliente specializzato in filtri a cavità metallica utilizzati per filtrare i segnali indesiderati e selezionare bande di frequenza specifiche. Questi filtri metallici, del peso di oltre 13 kg, presentavano sfide uniche a causa delle loro dimensioni e del loro peso.
Per affrontare queste sfide, abbiamo progettato un forno di rifusione personalizzato con un sistema multizona in grado di gestire componenti metallici di grandi dimensioni garantendo al tempo stesso un controllo preciso della temperatura. Questa soluzione ha impedito la deformazione e ha garantito una corretta saldatura a riflusso per tutti i componenti, preservando l'integrità del filtro metallico.
I risultati di questa collaborazione sono stati evidenti nella maggiore affidabilità dei giunti di saldatura e nelle prestazioni complessive dei filtri a cavità metallica. Il riscaldamento graduale e controllato ha garantito condizioni ottimali sia per la struttura metallica pesante che per i componenti delicati, contribuendo a migliorare la qualità e l’affidabilità del prodotto per l’infrastruttura 5G.

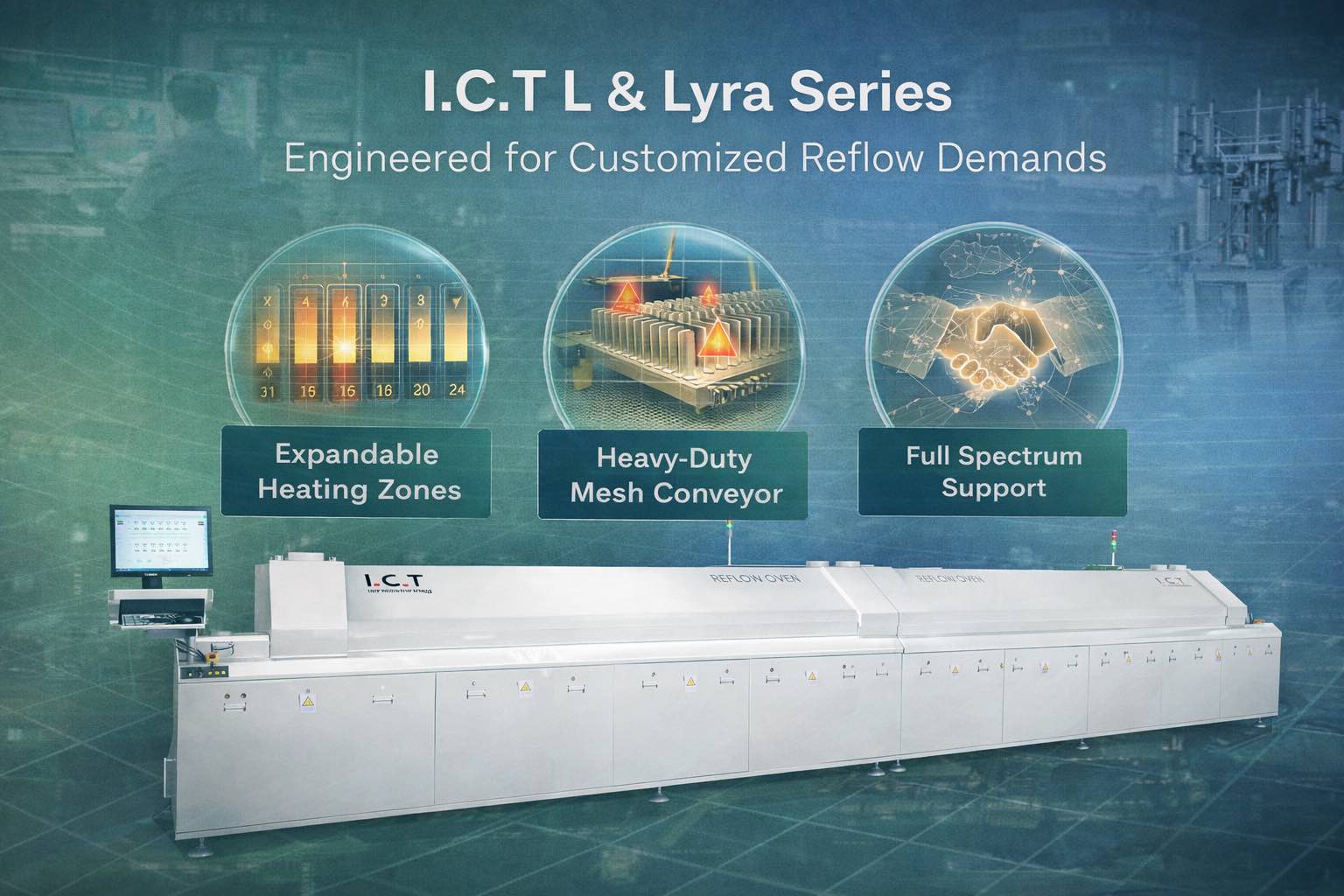

La serie L I.C.T inizia con 8–12 zone e può essere estesa a oltre 24 zone secondo necessità. Questa flessibilità, combinata con un software avanzato, consente agli ingegneri di archiviare e ottimizzare i profili per diverse varianti di prodotto, garantendo un controllo termico preciso per varie applicazioni, dai grandi dissipatori di calore ai delicati componenti 5G.
Ogni forno della Serie L è dotato di un nastro in rete rinforzata e di un sistema di azionamento ad alta potenza, progettato per gestire carichi continui di oltre 10 kg. Questa configurazione durevole garantisce un funzionamento affidabile, prevenendo cedimenti e mantenendo un trasporto stabile, anche con componenti pesanti.
Forniamo un servizio end-to-end, inclusa la simulazione termica, lo sviluppo del profilo, l'installazione in loco e la formazione degli operatori. Il nostro supporto garantisce un rapido avvio e prestazioni costanti, rendendo la Serie L una soluzione efficiente a lungo termine per le vostre esigenze di produzione.
Per i dissipatori di calore pesanti, estendiamo le fasi di preriscaldamento e immersione (tipicamente 120–180 secondi) per garantire che l'intera massa si stabilizzi prima del riflusso. Successivamente viene applicata una rampa controllata fino ad una temperatura di picco di 245–260°C. Questo processo graduale consente al dissipatore di calore di ottenere una distribuzione uniforme della temperatura senza stress termico. Molteplici termocoppie posizionate sul dissipatore di calore confermano l'uniformità della temperatura, garantendo giunti di saldatura della massima qualità prima che il prodotto venga rilasciato per la produzione.
Quando ottimizziamo i profili per i gruppi di dissipatori di calore di precisione, diamo priorità a una rampa poco profonda (1–1,5°C/s) e a un tempo di liquidus breve (60–90 secondi) per prevenire shock termici ai componenti delicati. Inoltre, applichiamo un raffreddamento controllato per formare una struttura a grana fine nei giunti di saldatura, garantendo affidabilità e prestazioni a lungo termine. Le regolazioni precise delle curve di temperatura consentono una saldatura ottimale senza compromettere l'integrità del materiale del dissipatore di calore.
I forni standard hanno solitamente 6-8 zone e trasportatori su rotaia ottimizzati per PCB leggeri. Un dissipatore di calore da 10 kg ha un'enorme inerzia termica, quindi zone insufficienti causano grandi gradienti di temperatura: alcune aree non raggiungono mai il riflusso mentre altre si surriscaldano. Inoltre, le guide si deformano sotto il peso, disallineando il prodotto e rischiando di danneggiarlo. I forni personalizzati risolvono questo problema con oltre 10 zone per un riscaldamento graduale e uniforme e nastri in rete a supporto completo che trasportano carichi pesanti senza piegarsi.
Per i dissipatori di calore della stazione base di classe 5G da 5–10 kg consigliamo un minimo di 10–12 zone, con 24 zone ideali per i requisiti di uniformità più esigenti. Le zone aggiuntive consentono un tempo di assorbimento prolungato per equalizzare la temperatura su basi spesse e alette dense, prevenendo vuoti e garantendo che ogni interfaccia di saldatura sia completamente bagnata. Un numero inferiore di zone impone rampe aggressive che creano punti caldi/freddi e aumentano il rischio di difetti.
Le cinghie in pura rete forniscono il 100% di supporto inferiore, distribuendo il peso in modo uniforme e prevenendo cedimenti o deformazioni di gruppi pesanti durante il riscaldamento. Le guide fanno presa solo sui bordi, quindi i carichi pesanti piegano la guida o causano un abbassamento del centro, con conseguente disallineamento e potenziali danni alla tavola/al forno. I nastri in rete semplificano inoltre la pulizia e consentono la lavorazione di elementi deformati o irregolari comuni nella produzione di dissipatori di calore.
Sì, i moderni forni personalizzati sono dotati di memorizzazione di ricette per decine di profili, impostazioni del trasportatore a cambio rapido e monitoraggio in tempo reale. Gli operatori selezionano il profilo appropriato (dissipatore di calore pesante rispetto a modulo 5G di precisione) sull'HMI, mentre il controllo di zona indipendente e la capacità di azoto garantiscono la ripetibilità tra tutti i tipi di prodotto senza compromettere la qualità o la produttività.
