I.C.T-Q588A I Tester ICT online

Il tester ICT è un'apparecchiatura di test automatica chiave che svolge un ruolo fondamentale nel processo di produzione dei prodotti elettronici e garantisce la qualità e l'affidabilità del prodotto.

Modello:
I.C.T-Q588A
marchio prodotto:
I.C.T
Codice Prodotto:
On-line ICT Tester

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

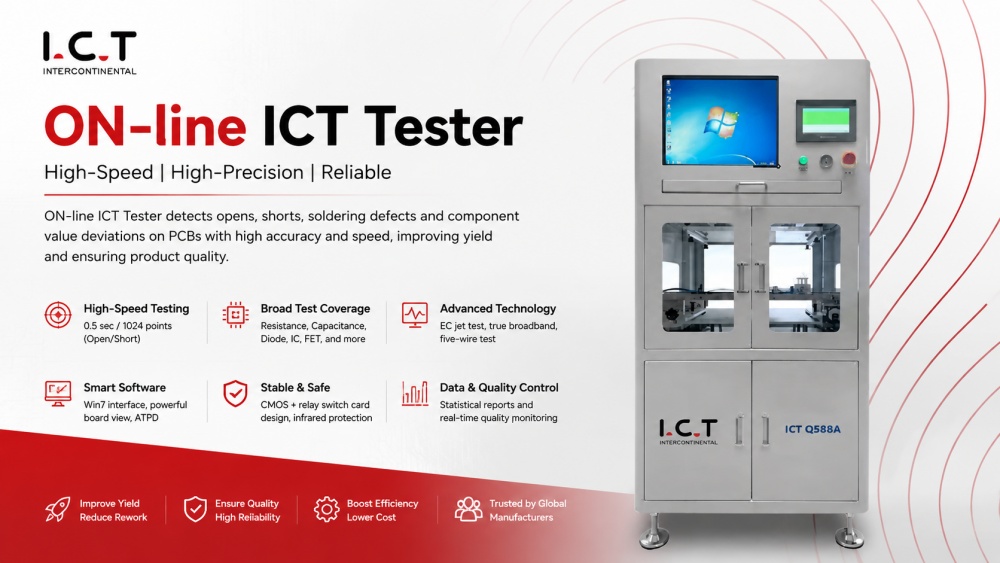

Tester ICT ON-line I.C.T-Q588A

Panoramica

Tester ICT ON-line I.C.T-Q588A

I punti di test del layout PCB vengono contattati dalla sonda di test per rilevare il circuito aperto, il cortocircuito e la saldatura delle parti, che possono essere suddivisi in test di circuito aperto, test di cortocircuito, test di resistenza, test di capacità , test diodi, test triodo, test FET, test pin IC e altre installazioni mancanti ed errate, deviazione del valore dei parametri, saldatura continua del giunto di saldatura Cortocircuito aperto del circuito e altri guasti e uscita della condizione di guasto

Caratteristiche del tester ICT online:

Dotato di tecnologia EC Jet Test
Progettazione della scheda switch CMOS + replay
Vera tecnologia di test a banda larga
Interfaccia win7 umanizzata, funzionamento semplice e facile da usare
Visualizzazione potente della scheda
Tecnologia di test a cinque fili, è possibile testare fino a quattro componenti terminali
Debug automatico del programma di test ATPD
Migliora i report di analisi statistica e monitora efficacemente la qualità della produzione

Specifiche:

Modello	I.C.T-Q588A
PCB Dimensioni	500 mm x 350 mm (STANDARD)
Punti di prova	256 punti Standard (1024 punti sono opzionali)
Cambia carta	128/vaso
Punti isolati	10 passaggi per ogni test, possono imparare automaticamente a isolarsi
La velocità di prova	0,5 secondi/1024 punti (aperto/corto) 2ms ~ 40ms/passo (test dei componenti)
Campo di prova	Resistenza: 0,05 Ω~ 100 M Ω (2 fili) ± 1% - 5% (quattro fili) ± 10 m Ω.Capacità 1pf ~ 40MF ± 2%-5%. Induttanza 1uH ~ 50H, ± 2% - 5%. Diodi 0,1 ~ 9 V ± 1%-3%. Diodo Zener: 0,1 ~ 15 V ± 1%-3%. Transistor: misurazione della tensione di saturazione VCE su tre terminali del valore β del transistor. FET: test a tre terminali del transistor ad effetto di campo VDS, CD, RD (acceso). Accoppiatore ottico e interruttore automatico: quattro terminali per testare la tensione o la resistenza di conduzione.
Funzionalità opzionali in primo piano	Micro-resistore (tipo a quattro fili): minimo 50 mΩ (a quattro fili) ±10 mΩ Modalità DR: può misurare la perdita parallela diretta di diodi o circuiti integrati e la saldatura a vuoto Funzione chiave: il programma viene sospeso durante il test della chiave e la qualità della chiave viene controllata manualmente. Timbro automatico: testare l'attrezzatura per la timbratura automatica PASS o Fail Posizionamento del monitor: orientamento del posizionamento del monitor (shunt PASS o Fail) Multi-press: sistema di stampa multipla o doppia Monitoraggio della velocità di trasmissione: quando la velocità di trasmissione è Funzione grafica: Visualizzazione scheda e produzione automatica di visualizzazioni scheda Funzione multi-scheda: espansione automatica del pannello, selezione del sottopannello e rilevamento automatico
Alimentazione elettrica	CA: 220 V, 50/60 Hz, 3 kW
Dimensione (millimetro)	10007501600 Può essere personalizzato come richiesto
Peso	Circa: 350 kg
