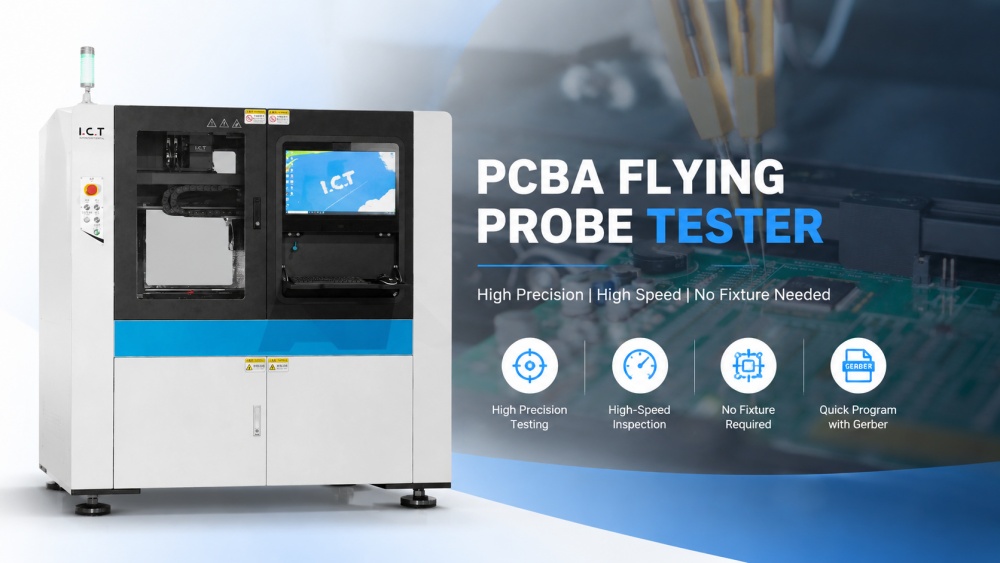

PCBA Tester per sonde volanti
Introduzione:
I.C.T Il tester a sonde mobili A40 è un sistema di ispezione a sonde mobili che utilizza una combinazione di sonde mobili indipendenti ad alta velocità per analizzare i difetti di fabbricazione del prodotto sui circuiti stampati assemblati.
Il sistema combina l'esperienza nel campo dell'azionamento e della tecnologia di posizionamento e ispezione con sonde mobili ad alta precisione.L'apparecchiatura non solo raggiunge un rilevamento ad alta precisione e ad alta velocità, ma ha anche una migliore copertura di rilevamento.

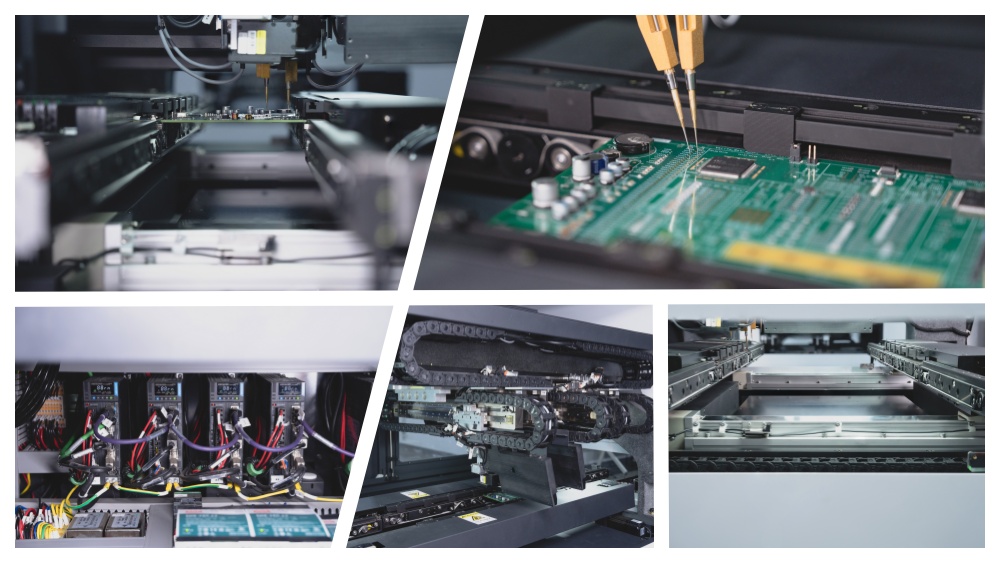

PCBA Tester per sonde volanti:
1. In base alle esigenze di test del prodotto, è possibile aggiungere vari test funzionali del circuito per il rilevamento dell'accensione del PCBA in prova;
2. Il test sul retro può essere personalizzato e può condurre test di conduzione e isolamento specifici per pin sul connettore;
3. La ricerca e lo sviluppo approfonditi di software per soddisfare le esigenze speciali dei clienti possono fornire elaborazione di big data, collegamento con MES, database dinamico e condivisione di interfacce API;
4. Il software è semplice e intuitivo, supporta l'importazione di file di progettazione CAD, genera automaticamente file e dati di test ed è facile da programmare;
5. Rispetto ai tradizionali test su letto d'aghi, i test con sonde mobili presentano maggiore flessibilità e un'elevata copertura del contenuto del test;
6. Nessun dispositivo richiesto, può essere testato direttamente o compatibile con il test del dispositivo;
7. La nuova tecnologia con ago verso il basso per atterraggio morbido può ridurre al minimo le tracce prodotte quando si contatta il PCBA senza influire sulla velocità;
8. Sonda di pressione regolabile, massima compatibilità con diversi componenti e PCBA.
Principale test del tester per sonde volanti PCBA:
Test in-circuit - ICT: senza alimentazione sull'UUT, i componenti e le connessioni sulla scheda vengono misurati uno per uno tramite il segnale elettrico che passa attraverso le sonde volanti.Confrontare i risultati del test con il modello di campione standard.Il modello di esempio proviene dal file di progettazione CAD importato o dall'apprendimento automatico di una 'tavola dorata'.
Segnale di test: in base all'applicazione dell'UUT e alle diverse caratteristiche del dispositivo, è possibile scegliere di applicare un segnale CC o un segnale CA di frequenza diversa.
Test di tensione statica - Vnod: con l'alimentazione dell'UUT, è possibile misurare a turno la tensione su ciascun punto del circuito.Questa modalità di test è particolarmente adatta per la riparazione di schede usate.
Specifiche del tester per sonde volanti SMT PCBA:
| Numero di sonde volanti superiori | 4 |
| Numero di sonde di assistenza fisse magnetiche | 2 |
| Numero di supporti magnetici fissi | 4 |
| minimoDimensioni dell'UUT | 35 mm |
| Massimo.Dimensioni dell'UUT | 610*480 mm |
| Componente più alto sull'UUT | 50 mm |
| X/Y massimovelocità | 1000mm/s |
| Risoluzione dell'asse XYZ | 1μm |
| Dimensione minima del componente | imperiale 0201 (0,6*0,3 mm), Opzione: 01005 |
| Intervallo della forza di contatto della sonda | 70 g~230 g |
| Tocco morbido della sonda | SÌ |
| Dimensione | L1760*P1610*A1500mm |
| Peso | 1.450 kg |
* I.C.T continua a lavorare su qualità e prestazioni, le specifiche e l'aspetto possono essere aggiornati senza particolare preavviso.
